Messingist ussiratas
  • Messingist ussiratasMessingist ussiratas
  • Messingist ussiratasMessingist ussiratas

Messingist ussiratas

Raydafon on Hiinas asuv OEM-i tootja ja tarnija messingist tigurataste jaoks tiguülekannete jaoks masinaehituses, metallurgiaseadmetes, meditsiiniseadmetes, laevaehituses ja automatiseeritud laonduses. Standardtootmises kasutatakse ZCuSn10Pb1 tinapronksi, kõvadus HB≥80, kulumiskindlus umbes 30% kõrgem kui tavaline messing. Hammasratast töödeldakse viie täppisetapi kaudu – valamine, töötlemata treimine, peentreimine, hoobimine ja lihvimine –, saavutades sobiva ussiga hambapinna kareduse Ra≤1,6 μm ja sidumisviga alla 0,05 mm. Jõuülekande efektiivsus on umbes 15% kõrgem kui riiklikul standardil ja isemäärduv jõudlus vähendab õlisõltuvust. Pidev 5000-tunnine töökatse näitab kulumiskiirust alla 0,01 mm 100 tunni kohta. Standardproov: moodul 0,5, 20 hammast, hammaste läbimõõt 11,2 mm, kõrgus 12 mm, välisläbimõõt 11 mm, ava 4 mm, kaal 16 g. Toetatud on kohandatud moodul, hammaste arv, välisläbimõõt 50 mm kuni 300 mm ja materjali klass. Tavatellimuste puhul on tarneaeg umbes 15 päeva. Kiire pakkumise saamiseks saatke joonis, materjali klass, kogus ja sihtsadam.
Hiina OEM-messingist tiguratta tootja

Inseneri-, meditsiini- ja laevaehitusseadmete tiguajamite messingist tiguratta tootja

Raydafon on Hiinas asuv messingist tigurataste tootja ja tarnija. See messingist tiguratas kasutab ZCuSn10Pb1 tinapronksi kõvadusega HB≥80 ja kulumiskindlusega umbes 30% kõrgem kui tavalisel messingil. Seda töödeldakse viie täppisetapi kaudu – valamine, töötlemata treimine, peentreimine, plaadistus ja lihvimine –, saavutades sobiva ussiga hambapinna kareduse Ra≤1,6 μm ja sidumisviga alla 0,05 mm. Edastamise efektiivsus on umbes 15% kõrgem riiklikust standardist ja 5000-tunnine pidev töökatse näitab kulumiskiirust alla 0,01 mm 100 tunni kohta. Rakenduste hulka kuuluvad ekskavaatori pööramine, kahveltõstuki tõstmine, valtspinkide valtsülekanne, CT-skanneri pöörlevad raamid, hambaravitoolide reguleerimine, tekikraana laotamine ja automatiseeritud laolaadurid. Toetatud on kohandatud moodul, hammaste arv ja välisläbimõõt vahemikus 50 mm kuni 300 mm. Pakkumise taotlemiseks saatke joonis, materjali klass, kogus ja sihtsadam.

HB≥80Kõvadus
Ra≤1,6 μmHamba pind
<0,05 mmVõrgustumisviga
+15%Tõhusus vs riiklik standard
15 päevaStandardne kohaletoimetamine

Materjali, täpsuse ja isemäärimise eelised

Raydafon toodab seda messingist tiguratast, kasutades ZCuSn10Pb1 tinapronksi. Võrreldes tavalise messingiga pakub see sulam suuremat kõvadust, paremat kulumiskindlust ja stabiilsemat jõudlust pideva koormuse korral. Viieastmeline tootmisprotsess kontrollib nii hamba geomeetriat kui ka pinnaviimistlust, mis on oluline tiguvõlliga sujuvaks haardumiseks.

1. samm – valamine

ZCuSn10Pb1 tinapronks valatakse stabiilse kõvaduse tagamiseks kontrollitud terastruktuuriga toorikuteks.

2. samm – kare ja peen treimine

Välisläbimõõt, ava, samm ja küljed pööratakse enne hammasratta lõikamist tolerantsuseni.

3. samm – Hobbing

Spiraalhamba profiil lõigatakse nii, et see sobiks tiguvõlliga, hamba numbrit ja moodulit juhitakse joonise järgi.

4. samm – lihvimine

Hamba pind lihvitakse kuni Ra≤1,6 μm ja ussiga ühendamise viga hoitakse alla 0,05 mm.

5. samm – ülevaatus ja pakkimine

Kontrollitakse kõvadust, mõõtmeid ja haardumist. Enne pakkimist kantakse roostevastane õli ja kaitseümbris.

Ostjate jaoks, kes hangivad seotud käigukasti ja käigukasti osi, vaadake täielikku teavetTäppisvarustuskategooria,Tigukäik ja tiguvõllleht jaDuplex Worm Gearlehel.

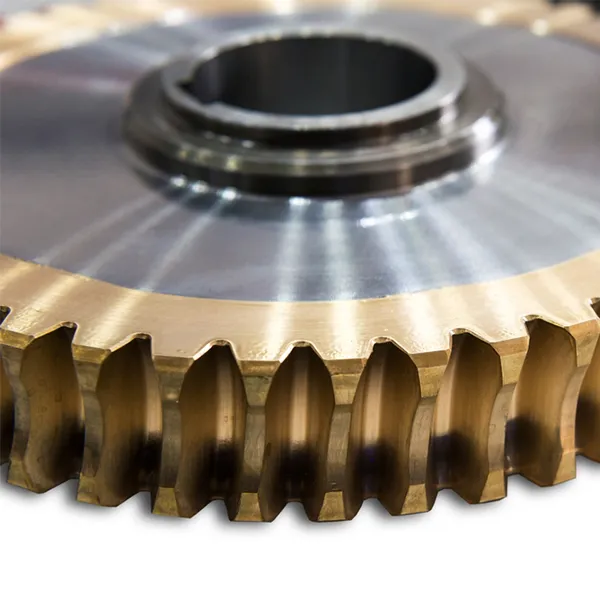

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 tinapronksist valmistatud messingist tiguratas

Standardsed spetsifikatsioonid ja mõõtmed

Allolevates tabelites on toodud standardnäidise spetsifikatsioonid, tiguratta suurus ja vastava tiguülekande võlli suurus. OEM-projektide puhul toetatakse kohandatud moodulit, hammaste arvu, välisläbimõõtu 50 mm kuni 300 mm, ava ja materjali klassi.

Standardsed spetsifikatsioonid

Üksus Väärtus
Materjal Messing (ZCuSn10Pb1 tinapronks)
Värv Kollane
Moodul 0.5
Kaal 16 g

Ussiratta suurus

Üksus Väärtus
Hambad 20
Hammaste läbimõõt 11,2 mm
Kõrgus 12 mm / 0,47 tolli
Välisläbimõõt 11 mm / 0,43 tolli
Ava läbimõõt 4 mm / 0,16 tolli
Sammu suurus 9 × 7 mm / 0,35 × 0,27 tolli (läbimõõt × kõrgus)
Üldine suurus 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 tolli (K × OD × ID)

Tiguülekande võlli suurus

Üksus Väärtus
Kõrgus 20 mm / 0,79 tolli
Välisläbimõõt 9,8 mm / 0,39 tolli
Sisemine läbimõõt 3,17 mm / 0,12 tolli
Suurus 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 tolli (K × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Standardse messingist tiguratta mõõtmete viide

Rakendused masinaehituses, meditsiiniseadmetes ja laevaehituses

Tehnilised masinad

Ekskavaatori pöördmehhanismid toetuvad sellele, et taluda suure koormuse pöördemomenti ja hoida pöördaluse sujuvat käivitumist ja seiskumist mudastel oludel. Tõstuki tõstesüsteemid kasutavad seda täpseks tõstmiseks 3-tonnise koormaga ilma raputamiseta.

Metallurgiaseadmed

Valtsimistehase valtsülekanne säilitab stabiilse töö 250 °C juures, toetades ühtlast terasplaadi paksust. Terasest tila kallutusseadmed kasutavad oma isemäärimisomadusi, et vältida sulaterase õliga saastumist.

Meditsiiniseadmed

CT-skanneri pöörlevad raamid töötavad selle messingist tigurattaga, mis toetab selget kujutist, alla 45 dB. Hambaravitooli seadistustega saavutatakse 0,5 mm täpsusega tõstmine ja langetamine.

Laevaehitus

Tekikraana tõmbemehhanismid peavad vastu soolapihustuskorrosioonile ega libise ka pärast 500 tundi soolapihustuskatset. Laeva roolisüsteemid tagavad täpse suunajuhtimise tuule ja lainetuse korral.

Automatiseeritud ladustamine

Virnastaja tõstesüsteemid sooritavad 20 toimingut minutis, positsioneerimisviga ei ületa 1 mm. Sorteerimisliini juhtimisseadmed saavad hakkama kiire suunamuutusega ilma pakkide ummistusteta.

Tekstiil ja pakend

Tekstiili- ja pakkimisseadmed saavad kasu stabiilsest jõuülekandest, isemäärimisest ja väiksemast energiatarbimisest pikkade pidevate vahetuste ajal.

Seotud ülekandekomponentide kohta vaadake üleKruvi hammasrataskategooria jaKaldkäigukastlehel.

Kvaliteeditõendid, testimine ja ekspordi tugi

Materjali ja kõvaduse rekordid

ZCuSn10Pb1 tinapronksklassi, kõvadusega HB≥80 ja kuumtöötlemise või valamise kirjeid saab pakkuda hulgiveoga.

Hammaste profiili ja mõõtude kontroll

Moodulit, hammaste arvu, hammaste läbimõõtu, välisläbimõõtu, ava ja astme mõõtmeid kontrollitakse vastavalt tellitud joonisele või näidisele.

Võrgustike ja müra kontroll

Iga partii puhul kontrollitakse sobiva ussiga alla 0,05 mm haardeviga, sujuvat pöörlemist ja madalat töömüra.

Ekspordi pakkimine

Hammasrattad on täis roostevastase õli ja kaitseümbrisega. Hulgitellimusi saab kaubaalustele panna ja rihmadega kinnitada mere-, õhu- või kiirvedudeks.

Kohandatud OEM-i tellimisprotsess

Samm 01 Saada taotluse üksikasjad

Esitage moodul, hammaste arv, välisläbimõõt, ava, astme suurus, materjali klass, kogus ja sihtport.

Samm 02 Joonis või näidisülevaade

Raydafon vaatab OEM-i joonise või füüsilise näidise üle ning kinnitab spetsifikatsiooni ja materjalivaliku.

Samm 03 Näidis ja kinnitus

Kohandatud projektide jaoks toodab Raydafon näidise ostja kinnituseks enne hulgitootmist.

Samm 04 Tootmine ja hinnapakkumine

Pärast heakskiitmist pakub Raydafon FOB Ningbo pakkumist, tootmisgraafikut ja pakkimise üksikasju.

Korduma kippuvad küsimused

Mis on messingist tiguratas?

Messingist tiguratas on tiguülekande ratta osa, mis haakub tiguvõlliga, et edastada liikumist ja pöördemomenti võlli 90° nurga all. Kasutatakse messingi ja pronksi sulameid, kuna need pakuvad karastatud terasest ussiga ühendamisel madalat hõõrdumist, head kulumiskindlust ja isemäärduvaid omadusi.

Millist materjali Raydafon kasutab?

Raydafoni standardtoodangus kasutatakse ZCuSn10Pb1 tinapronksi kõvadusega HB≥80 ja kulumiskindlusega umbes 30% kõrgem kui tavalisel messingil. Soovi korral saab kasutada ka teisi pronksi või messingi sorte, sõltuvalt koormusest, kiirusest ja keskkonnast.

Millist täpsust ja tõhusust on võimalik saavutada?

Hammasratast töödeldakse viie täppisetapi kaudu – valamine, töötlemata treimine, peentreimine, hoobimine ja lihvimine –, saavutades sobiva ussiga hambapinna kareduse Ra≤1,6 μm ja sidumisviga alla 0,05 mm. Edastamise efektiivsus on umbes 15% kõrgem riiklikust standardist ja 5000-tunnine pidev töökatse näitab kulumiskiirust alla 0,01 mm 100 tunni kohta.

Mis on standardvalimi suurus?

Standardproov: moodul 0,5, 20 hammast, hammaste läbimõõt 11,2 mm, kõrgus 12 mm, välisläbimõõt 11 mm, ava 4 mm, kaal 16 g. Sobiv tiguülekande võll: kõrgus 20 mm, välisläbimõõt 9,8 mm, siseläbimõõt 3,17 mm. Toetatud on kohandatud moodul, hammaste arv, välisläbimõõt 50-300 mm ja ava.

Millised on peamised rakendused?

Rakendused hõlmavad ekskavaatori pöördmehhanisme, kahveltõstukite tõstesüsteeme, valtspingi valtsülekandeid, terasest tila kallutusseadmeid, CT-skanneri pöörlevaid raame, hambaravitoolide reguleerimist, tekikraana reguleerimist, laeva juhtimissüsteeme, automatiseeritud lao virnastajaid ja sorteerimisliinide juhtimisseadmeid.

Millist teavet on hinnapakkumise tegemiseks vaja?

Saatke joonise või näidise üksikasjad, moodul, hammaste arv, välisläbimõõt, ava, materjali klass, kogus ja sihtport. Raydafon vastab FOB Ningbo pakkumise ja tarneajaga.

Mis on tarneaeg?

Tavatellimused tarnitakse umbes 15 päeva jooksul pärast tellimuse kinnitamist. Kohandatud või hulgitellimused sõltuvad joonistamise keerukusest ja kogusest. Raydafon pakub pärast joonise kinnitamist ajakohastatud ajakava.

Kas olete valmis hankima kohandatud messingist tigurattaid?

Saatke oma joonise või näidise üksikasjad, moodul, hammaste number, välisläbimõõt, ava, materjali klass, tellimuse kogus ja sihtport. Raydafon kinnitab spetsifikatsiooni, toodab vajadusel näidise ja esitab seejärel FOB Ningbo pakkumise koos tarneaja ja pakkimise üksikasjadega.
