Rõngas käik

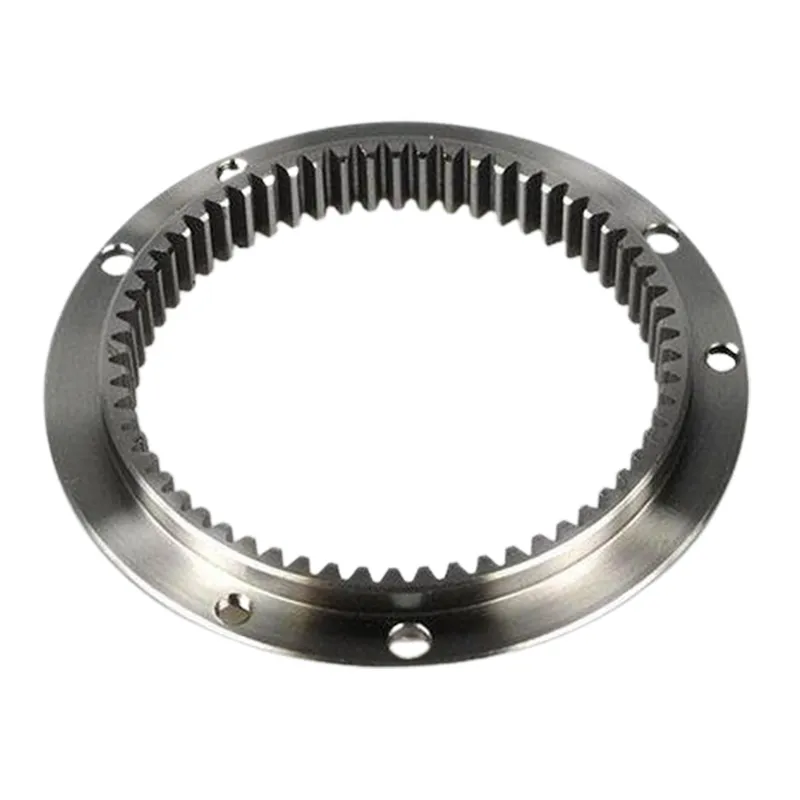

RaydafonRõngas käiki seeria sisaldab sisemisi hammasrattarõngaid, segmenteeritud hammasrattarõngaid, suure mooduliga raskeveokite hammasrattarõngaid ja muid tüüpe, mida kasutatakse laialdaselt pöördlaagrites, tuuleenergia pöördesüsteemides, masinate pöördlaudades, raskeveokite ülekandeseadmetes ja muudes valdkondades. Raydafon kui professionaalne tootja ja tehas Hiinas on teie esimene valik!

Kasutame põhimaterjalina ülitugevat legeerterast, mis on kombineeritud CNC-hammasrataste lihvimise, hammasrataste lihvimise ja muude töötlemisprotsessidega, et tagada hammaste pinnaviimistlus ja sidumistäpsus vastavad tööstusstandarditele. Suuremõõtmeliste Ring Gearide jaoks oleme varustatud spetsiaalse kuumtöötlusliiniga, mis võimaldab saavutada täisringi karburiseerimis- või induktsioonkustutustöötlust, et parandada väsimustugevust ja kulumiskindlust. Kõik tooted toodetakse täielikult meie oma tehastes ning peamised parameetrid, nagu sammuviga ja radiaalne väljajooks, tuvastatakse kolme koordinaadiga käiguprofiili mõõteriistade ja muude seadmete abil, et tagada sujuv kokkupanek ja töö ajal ebatavalise müra puudumine.

Praegu Raydafoni omaRõngas käiktooteid on laialdaselt kasutatud tornkraanates, kilpmasinates, automatiseeritud tööjaamades ja muudes seadmetes ning eksporditud Saksamaale, Brasiiliasse, Indiasse ja teistesse riikidesse. Stabiilse kvaliteedi ja õigeaegse tarnega oleme võitnud pikaajalise koostöö paljude seadmete tootjatega nii kodu- kui välismaal. Olenemata sellest, kas vajate proovipaigalduseks või hulgiostuks väikest partiid näidiseid, võib Raydafon pakkuda teie projektile kindlat tuge professionaalsete teenuste ja suurepäraste toodetega. Proovide või hinnapakkumiste saamiseks võtke meiega julgelt ühendust ning meie tehniline meeskond annab kiire vastuse ja valikuettepanekuid vastavalt teie joonistusnõuetele.

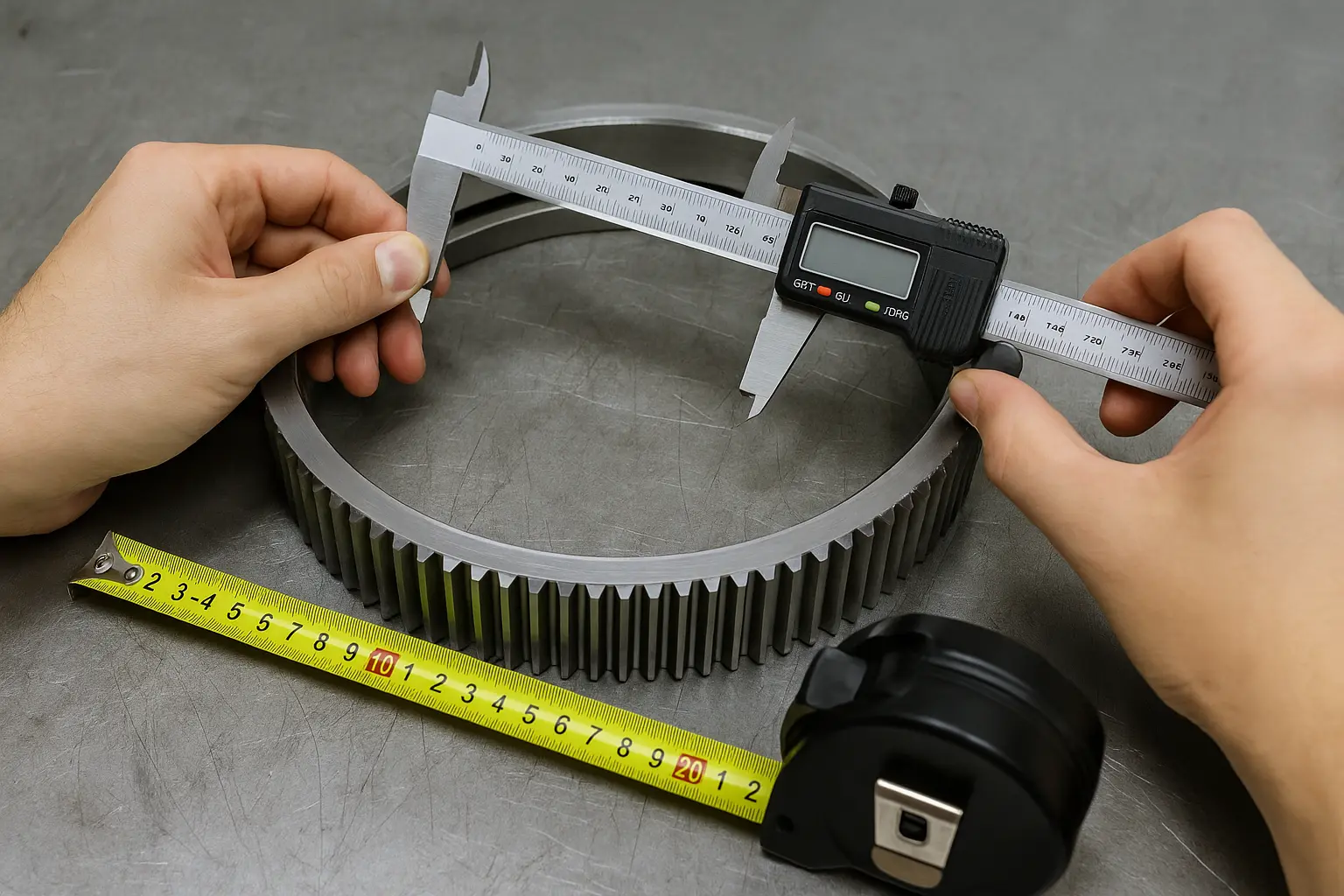

Kuidas mõõta rõngaste suurust

Paljud kliendid ei tea sageli, kust mõõtmist alustada, kui nad vahetavad või kohandavad Ring Geari (hammasrõngas). Tegelikult pole see töö keeruline. Niikaua kui valdate mõnda peamist suuruse parameetrit, saate kindlaks teha, kas see vastab seadmete vajadustele.

Kõigepealt vaadake välisläbimõõtu.

Mõõtke nihikuga kaugust hammasratta rõnga kõige välisservast kõige välimise servani, mis on niinimetatud "välisdiameeter". See väärtus määrab ruumi, mille hammasratta rõngas kogu struktuuris hõivab. See ei tohi olla liiga suur ega liiga väike ning see peab sobima teie originaalvarustuse asendiga.

Teine on sisemine läbimõõt.

See on hammasratta keskel oleva ümmarguse augu läbimõõt. Mõned kliendid nimetavad seda "võlli auguks". See suurus peab olema täielikult kooskõlas võlli või äärikuga teie seadme paigaldusasendis, vastasel juhul see ei sobi või on lahti.

Järgmine on hammaste arv.

Lihtsalt loe hambaid ükshaaval, see pole keeruline. See väärtus mõjutab käigukasti proportsionaalset suhet. Kui see ei vasta päikese- ja planetaarülekandele, ei tööta seade normaalselt.

Moodul on samuti kriitiline.

Moodul on iga hamba suurus, mis on seotud hammaste vahelise kaugusega. Seda saab arvutada järgmise valemi abil: moodul = välisläbimõõt ÷ (hammaste arv + 2). Kui te pole kindel, võite meile öelda hammaste arvu ja välisläbimõõdu ning me aitame teil arvutada.

Samuti on olemas hammaste laius ja hambanurk.

Mõned seadmed on müra ja koormuse suhtes tundlikud, seega tuleb arvestada hamba laiusega (hammaste paksusega) ja survenurgaga (hammaste kalle, üldjuhul 20 kraadi). Need mõjutavad sidumise sujuvust ja on seotud ka eluga.

Kuiringkäikmillel on kruviaugud, ärge unustage mõõta aukude vahekaugust ja keerme spetsifikatsioone.

Mõnel ringhammasrattal on kinnitamiseks kruviaugud. Mõõtke aukude suurus, arv ja paigutusring (PCD) ning saatke need meile, et saaksime kiiresti kindlaks teha, kas see on universaalne või vajab vormi muutmist.

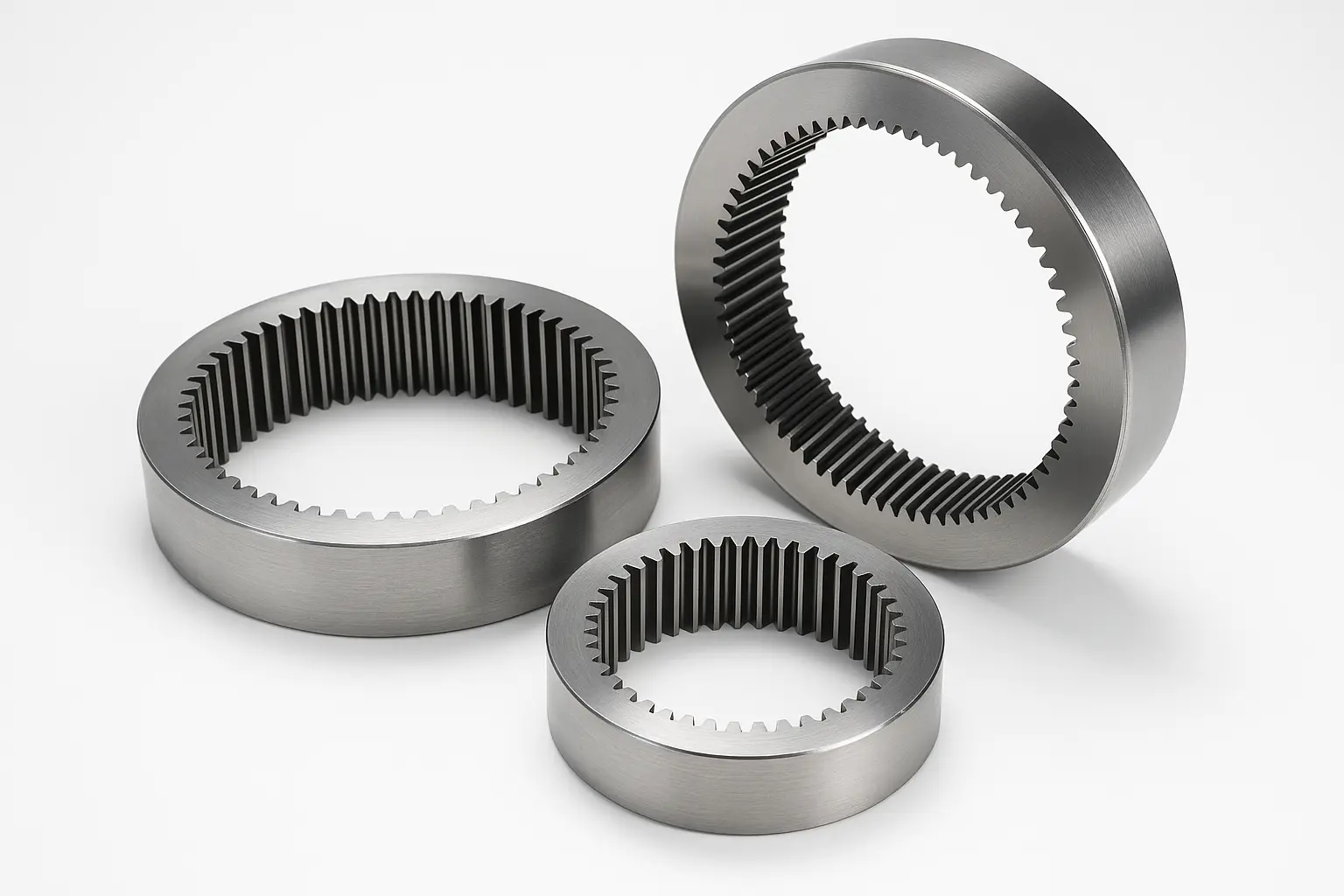

Miks valida Raydafon Ring Gear?

Raydafoni Ring Geari valimine tähendab sisuliselt usaldusväärse ja ülitäpse ülekandelahenduse valimist, mis talub pikaajalisi koormusteste. Raydafon on spetsialiseerunud erinevate täppisülekannete valmistamisele. Küpse tootmissüsteemi ja detailide äärmise kontrolliga ei ole meie rõngashammaste tooted mitte ainult stabiilse kvaliteediga, vaid neil on ka hea mitmekülgsus ja ühilduvus. Neid kasutatakse laialdaselt tuumaülekandestruktuurides, nagu tuuleenergia kiiruse suurendajad, planetaarsed reduktorid ja masinate ajamisüsteemid.

Meie Ring Gear on valmistatud karbureeritud legeerterasest, ülitugevast valuterasest või kohandatud roostevabast terasest materjalidest ning on täppis sepistatud ja kuumtöödeldud vastavalt kasutusstsenaariumile. Hamba pinna kõvadus võib ulatuda kuni HRC60-ni. Tehnoloogiliselt kasutame mitmeid täppistöötluslülisid, nagu CNC-plaat, hammasprofiili trimmimine ja rõngashammasratta siseläbimõõtu lappimine, ning hammasratta mõõtmiskeskust, et kontrollida täielikult peamisi mõõtmeid, nagu hamba suunaviga ja radiaalne väljajooks, tagamaks, et iga toode suudab planeedikanduri ja hammasratta võlliga saavutada kõrge sobivuse ja häireteta töö.

Raydafon on hästi teadlik, et erinevatel tööstusharudel on rõngashammaste toodetele erinevad nõuded, seega pakume mitmesuguseid spetsifikatsioone ja mittestandardseid kohandamisteenuseid. Alates suurte moodulitega raskeveokite hammasratastest kuni väikeste moodulitega ülitäpsete hammasratasteni saame nõudmisel toota ja näidiseid tarnida 10 tööpäeva jooksul pärast joonise kinnitamist. Samal ajal toetab meie Ring Gear ka sisemisi ja väliseid hammasrattakonstruktsioone, mis vastavad erinevate töötingimuste konstruktsiooninõuetele, nagu tuuleenergia pöördemehhanismid, automaatkäigukastid ja mehaanilised pöördseadmed.

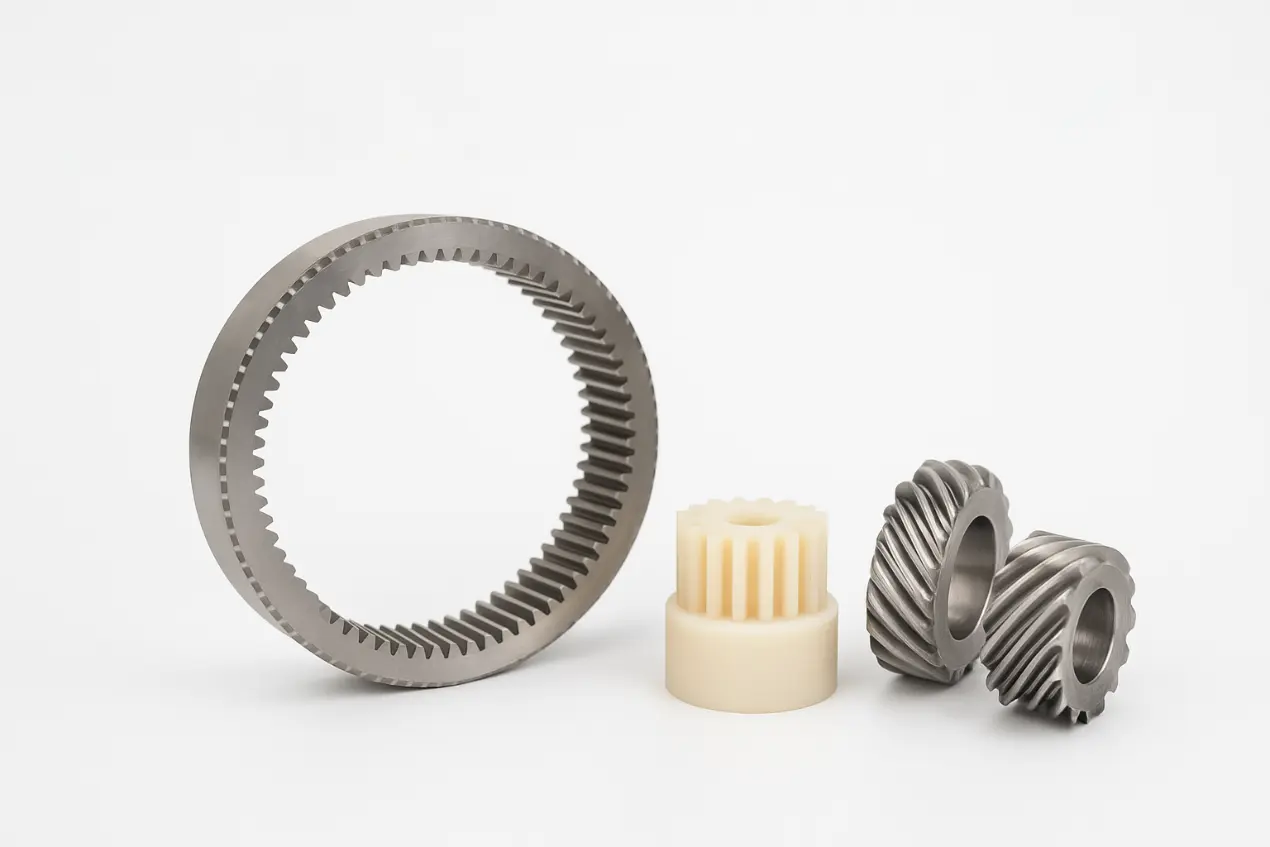

Raydafon mitte ainult ei tooda Ring Gear'i, vaid omab ka täielikku Precision Gear tootesari, sealhulgas plastist hammasrattaid, koonushammasrattaid, kruvihammasrattaid jne. Olgu see klient, kes otsib vaikset ja kerget kontorivarustust, või tööstusklient, kes vajab tugevat ja kulumiskindlat, saame pakkuda ühekordse lahenduse. Raydafoni valimine tähendab sellise tehnilise tootja valimist, kes tõesti mõistab käike, kontrollib kulusid ega tee järeleandmisi kvaliteedis. Kui teil on tehnilisi küsimusi hammasrataste rakendamise kohta või otsite ülitäpseid hammasrattaid, mis sobivad teatud seadmele, võtke julgelt ühendust meie tehnilise meeskonnaga. Raydafon pakub teie ülekandesüsteemile stabiilset ja usaldusväärset suletud ahelat.
