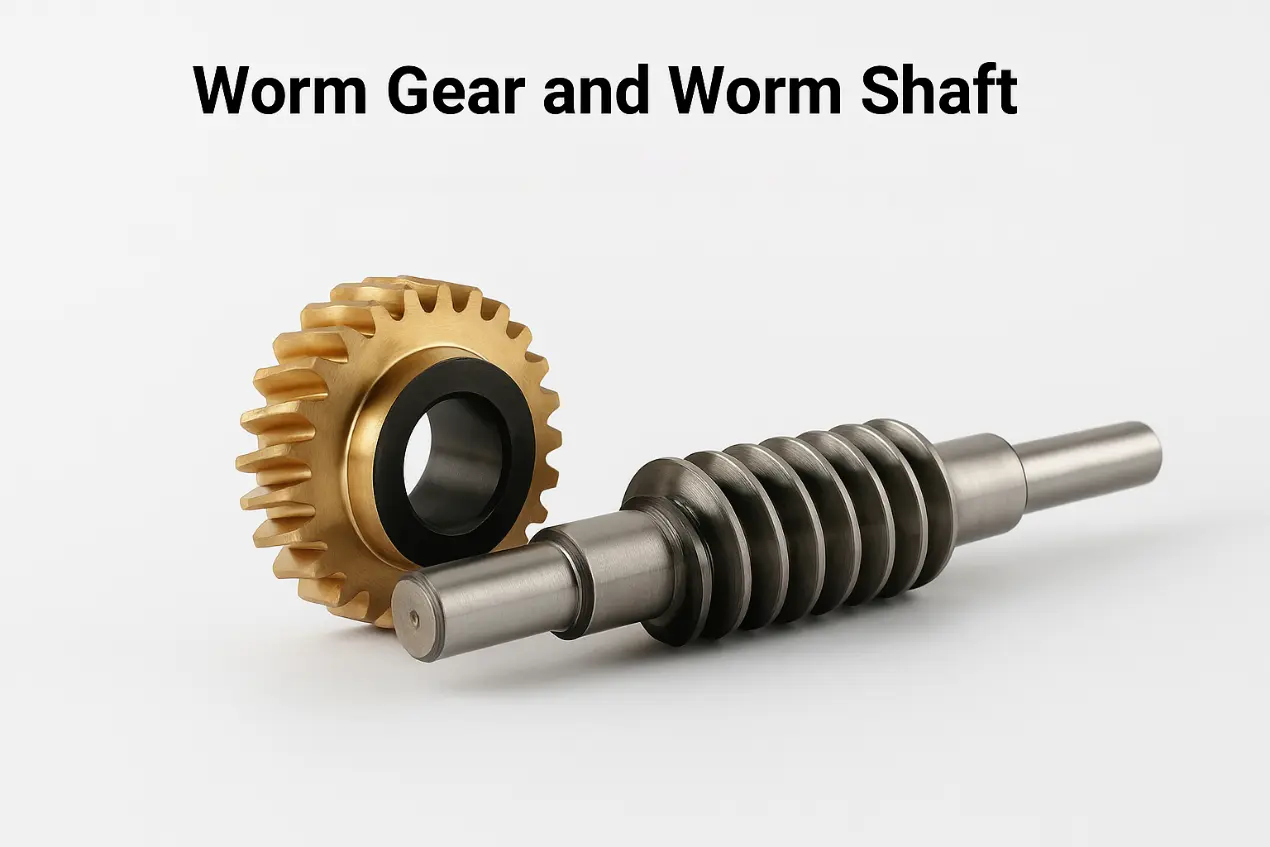

Tigukäik ja tiguvõll

Kui soovite osta suure jõudlusega tiguülekannet ja tiguvõlli,Raydafon, kui kogenud tootja ja tehas Hiinas, on usaldusväärne valik. Tuginedes kohaliku tööstusketi eelistele, kontrollime kulusid algallikast, hoiame hinnad mõistlikus vahemikus, tagades samal ajal kvaliteedi ning tehnilise tarnijana oleme pühendunud pakkuma klientidele täpseid, vastupidavaid ja tõhusaid tiguülekande lahendusi.

Toote struktuuri vaatenurgast ei ole tiguülekandel ja tiguvõllil mitte ainult iselukustuv funktsioon, mis sobib sellistele seadmetele nagu tõstesüsteemid, mis peavad vältima ümberpööramist, vaid neil on ka lai valik ülekandearvusid, mis võivad piiratud ruumis saavutada suure aeglustusvahemiku. Pakume standardmudeleid mooduliga 1 kuni 10 mm ja pea numbriga 1 kuni 4. Samal ajal aktsepteerime jooniste kohandamist ja mittestandardset arendust. Valikuline kahejuhtmeline struktuur võib saavutada nulli tagasilöögi ja täpsust kontrollitakse ±15 kaaresekundi jooksul. Seda kasutatakse laialdaselt rakendustes, millel on äärmiselt kõrged edastustäpsuse nõuded, nagu robotliigendid, tipptasemel testimisplatvormid ning sõjalised ja kosmoseseadmed.

Töötlemistehnoloogia osas rakendab Raydafon rangelt ISO 9001 kvaliteedisüsteemi ja kogu protsess hõlmab tooriku valamist, ussirullimist, kuumtöötlust, peegli poleerimist ja kolme koordinaadi tuvastamist. Tiguülekande rõnga väljavoolu reguleeritakse 0,02 mm piires ja tigujuhtme viga on ≤ 0,01 mm, tagades suure hambapinna kontaktala ja kõrge haardumise tõhususe. Tegelik katseülekande efektiivsus võib ulatuda 92% -ni. Samal ajal pikendab sõltumatu õlipaagi disain kasutusiga rohkem kui 8000 tunnini.

Raydafoni valiminetiguülekanne ja tiguvõlltähendab käigukasti komponentide komplekti, mida saab kindlalt kasutada. Olenemata sellest, kas tegemist on täieliku masina või varuosade vahetusega, saame pakkuda teile jõudlusega sobivat tarnekontrolliga lahendust. Tere tulemast võtma ühendust meie tehnilise meeskonnaga, et saada tootemudelite ja valikuteavet ning me töötame teile 24 tunni jooksul välja spetsiaalse lahenduse.

Millised tavalised reduktoride kaubamärgid või seadmete liidesed ühilduvad?

Raydafoni toodetud tiguülekanne ja tiguvõll on hästi ühilduvad. Disain arvestab täielikult nii kodu- kui ka välismaiste reduktoristruktuuridega, mis võimaldab klientidel kogu masinat olemasolevas süsteemis kiiresti välja vahetada või komplekteerida. Meie tavapärased tiguseadmete spetsifikatsioonid hõlmavad M1M10, tigupeade arv võib olla 14, keskkauguse disain on paindlik ja see võib laialdaselt ühilduda mitmesuguste standardsete reduktoride korpuste ja paigaldusliidestega.

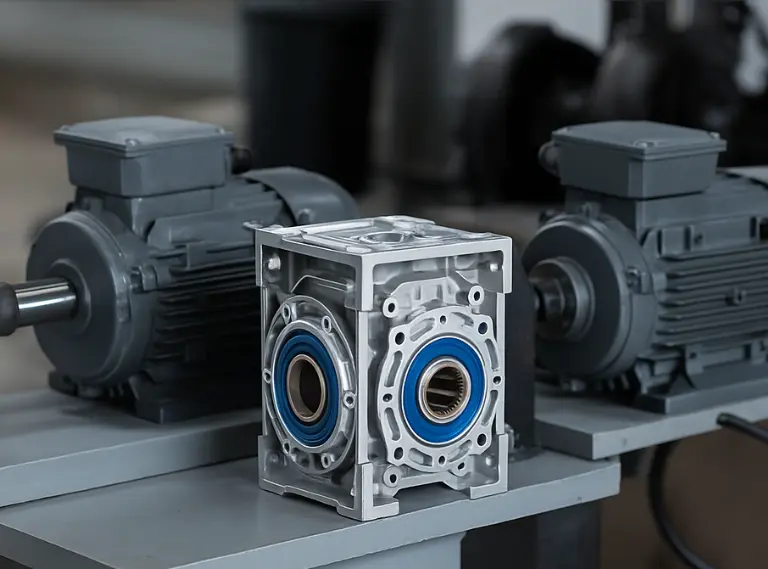

Brändi kohandamise osas saab meie tooteid otse rakendada tavalistele RV-reduktoritele, NMRV-reduktoritele, WP-seeria reduktoritele, VF-seeria alumiiniumist kestareduktoritele ja muudele turul olevatele mudelitele ning toetada kodumaiste ja välismaiste kaubamärkide standardmoodulite, nagu SEW, Bonfiglioli, Motovario, Tsubaki, Dongli, Quanli jne, asendamist. kohandatud ühendusviisid otste kruviaukudega, mis on mugavad mootorite või väljundvõllidega kiireks dokkimiseks.

Lisaks saab Raydafon teha mittestandardseid kohandamisi vastavalt kliendi reduktori suuruse joonistele, et tagada, et ussi juhe, kinnitusava asukoht, hammaste arv ja muud parameetrid vastavad ükshaaval originaalmasinale, et saavutada sujuv asendamine. Seadmetele, mis nõuavad kompaktset paigaldust või spetsiaalseid positsioneerimisnurki (nagu robotid, pakkimismasinad, tõsteplatvormid jne), saame pakkuda ka väikesemahulisi ja suure silmaga täppissuunalahendusi. Kõiki kohandatud tooteid testitakse enne tehasest lahkumist sissetöötamise ja kontaktpunktide suhtes, et tagada, et tegelikus montaažiprotsessis ei esineks häireid ja ebatavalist müra.

Kui teie kasutatav varustus kuulub ülaltoodud tavaliste reduktorite mudelite alla või kui on olemas viitamiseks joonised ja näidised, saame pärast liidese kinnitamist kiiresti väljastada sobivaid lahendusi ja valikusoovitusi, säästes sellega arendus- ja silumisaega. Tere tulemast pakkuma oma sobivaid vajadusi ja me valime teile kõige sobivamad tiguülekande ja tiguvõlli tooted.

Kas ussikäigul on iselukustuv funktsioon? Millise nurga või koormuse korral on efekt parim?

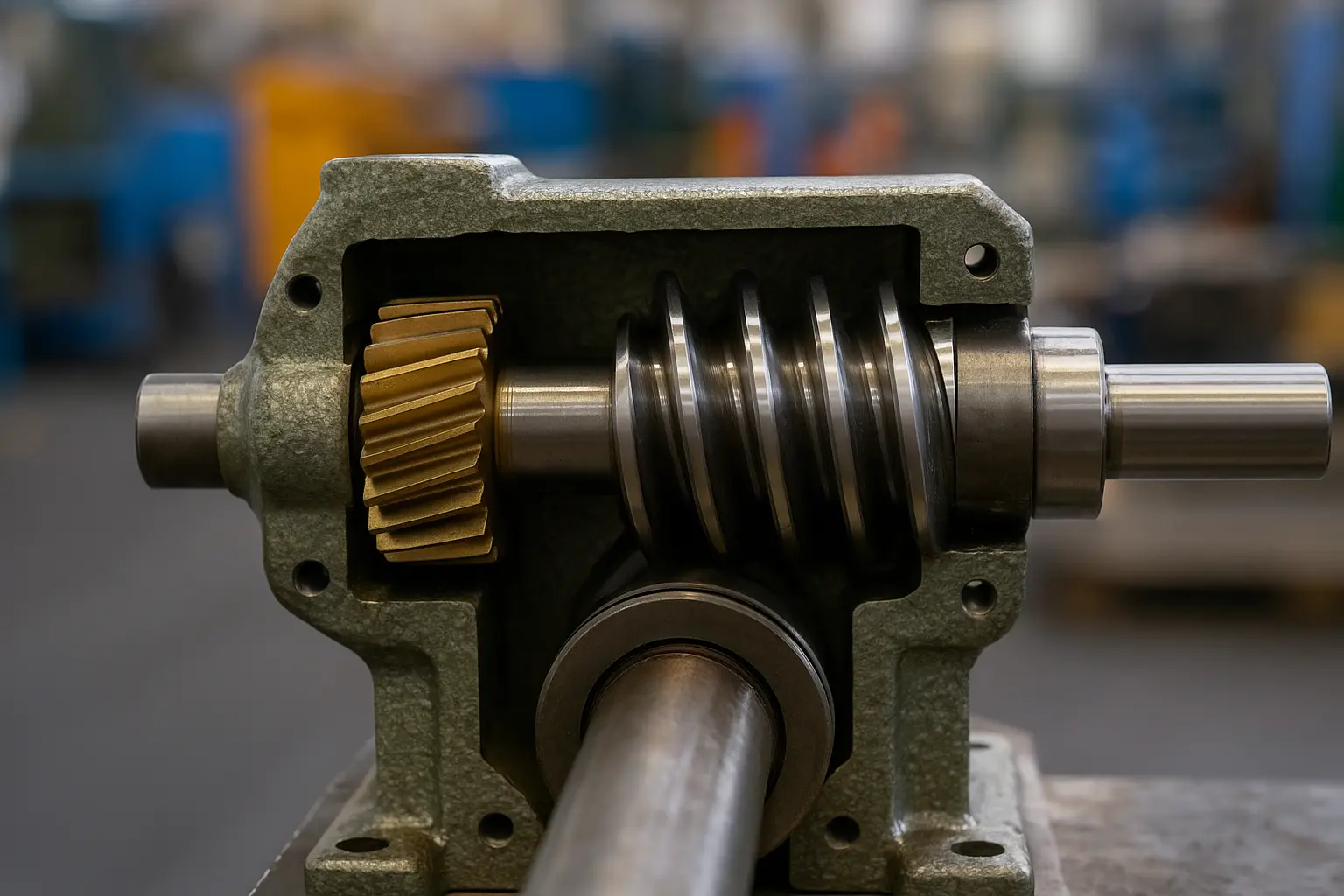

Tänu ainulaadsele sidumismeetodile on tiguülekandel loomulikult teatud iselukustumisvõime. Selle iselukustuva efekti võti peitub "ussi esinurgas" – lihtsalt öeldes on see ussispiraali kaldenurk. Kui juhtnurk on alla 5°, ei saa koormus ussi ilma välise jõuta vastupidises suunas pöörlema ​​panna, saavutades nii mehaanilise iselukustumise. See on väga kasulik mõnedes seadmetes, mis peavad vältima ümberpööramist, nagu lifti pidurimehhanismid, lava tõsteplatvormid, klapiajamid jne, et tagada seadmete automaatne lukustumine, kui toide on välja lülitatud või lakkab töötamast, et vältida libisemist või talitlushäireid.

Mida tugevam on aga iselukustumisvõime, seda parem see on. Seda piirab vastastikku tõhusus. Mida väiksem on juhtnurk, seda tugevam on iselukustuv, kuid ka jõuülekande efektiivsus väheneb suhteliselt; kuigi uss, mille juhtnurk on suurem kui 7°, on tõhus, väheneb selle iselukustumisvõime oluliselt. Praktilistes rakendustes soovitab Raydafon tavaliselt klientidel teha tasakaalustatud valikuid kasutusstsenaariumi alusel. Näiteks suure vertikaalse koormuse ja kõrgete ohutusnõuetega seadmetel (nagu hüdraulilised tõstesüsteemid) saab iselukustuva efekti tugevdamiseks kasutada ühepealist väikese pliiga tigukonstruktsiooni. Automaatikamehhanismide jaoks, mis nõuavad sagedast käivitamist ja seiskamist, on ülekande efektiivsuse parandamiseks sobivam kasutada mitme peaga suure pliiga usse.

Aastaltiguülekanne ja tiguvõllRaydafoni pakutav tootesari, standardsed iselukustuvad, kõrge efektiivsusega ja väikese lõtkuga juhtimisseeriad on välja töötatud erinevate töötingimuste jaoks. Mõned mudelid toetavad ka kahejuhtmelist struktuuri, et reguleerida tagastusvahet, et tagada mõistlikum sobivus iselukustuva ja reageerimistundlikkuse vahel. Kui vajate üksikasjalikke valikusoovitusi või katseandmeid, konsulteerige julgelt meie inseneri- ja tehnilise meeskonnaga.
