Precision Gear Manufacturer for Demanding Industrial Needs

Kui soovite osta ülitäpseid käike,Raydafonon praktiline valik. Hiinas asuva tootja ja tehasena kasutame kohalikku küpset tööstusketti, et kontrollida kulusid, tagades samal ajal toote jõudluse ja kasutusea.

Meie täppisülekannete tootesari hõlmab koonusülekandeid, tiguülekandeid ja tiguvõlle,spiraalsed hammasrattadjahammasrattad— tööstusrobotite, CNC-tööpinkide, tuuleenergia kiiruse suurendajate, autode käigukastide, meditsiiniseadmete ja transpordisüsteemide teenindamine.

Iga hammasratas on toodetud Raydafoni enda tehases ISO 9001 kvaliteedisüsteemi alusel. Kasutame sammu, hamba kuju ja hammaste suunavigade kontrollimiseks kolme koordinaadiga mõõtemasinaid ja hammasrataste mõõtekeskusi. Spetsiifiliste rakenduste jaoks oleme tõstnud spiraalülekande efektiivsust 98%-ni ja saavutanud tiguülekande positsioneerimise täpsuse ±1 kaareminut.

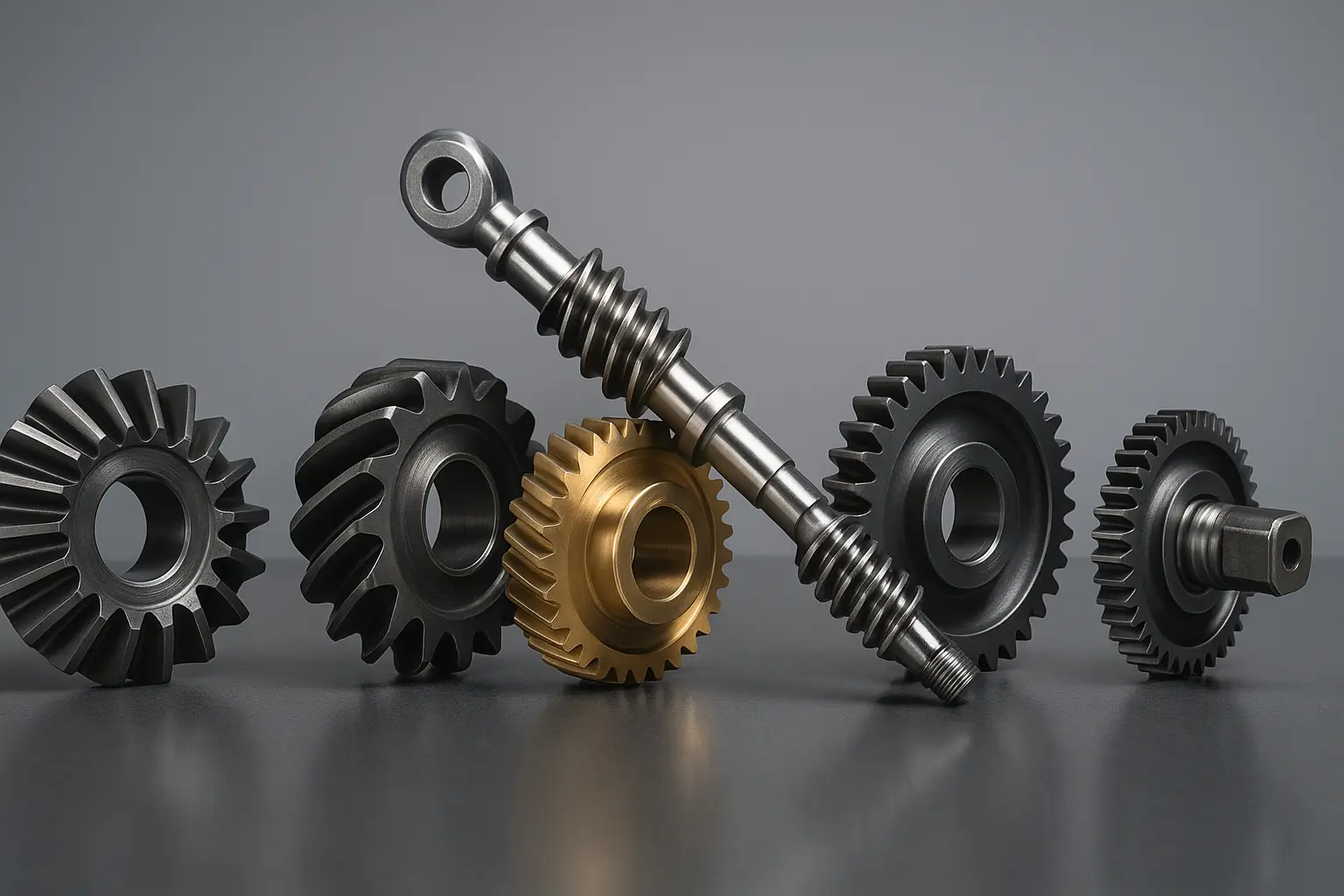

Raydafon Precision Gear

Pinnatöötluse meetodid

Pinnatöötlus valitakse käigukasti töökeskkonna ja teie nõudmiste põhjal. Eesmärk on muuta käik vastupidavamaks, stabiilsemaks ja erikeskkondadesse sobivaks.

  • Karburiseerimine ja karastamine:Suurem hambapinna kõvadus pikaajaliseks tööks suurte koormuste korral.
  • Peen lihvimine:Automaatika- ja meditsiiniseadmete sujuvam sidumine ja madalam müra.
  • Fosfaadimine ja mustamine:Täiustatud roostekindlus välisseadmetele ja toiduainete töötlemise masinatele.
  • Nikkeldatud ja roostevaba teras:Tugevam korrosioonikindlus tuuleenergia- ja keemiaseadmetele.
  • Õlivaba ja eripuhastus:Puhasruumide ja tolmuvabade töökodade jaoks, saadaval on mittemagnetilised või antistaatilised valikud.

Erinevad töötingimused nõuavad erinevat ravi. Kui saate pakkuda kohapealseid fotosid või konkreetseid parameetreid, teeme hindamiseks koostööd.

Precision Gear Surface Treatment

Saadaval olevad materjalid

Materjali valikusse suhtutakse tõsiselt – käigu stabiilne töötamine sõltub suuresti rakenduse jaoks sobiva materjali valikust.

  • 20CrMnTi:Stabiilne jõudlus ja lihtne töödelda – sobib enamiku tööstuslike rakenduste jaoks.
  • 42CrMo:Suur tugevus suure koormusega hammasrataste jaoks.
  • S45C:Kulusäästlik üldotstarbeliste hammasrataste puhul.
  • Roostevaba teras 304 ja 316:Niiske või söövitava keskkonna ja puhaste ruumide jaoks.
  • Imporditud materjalid:Saksa legeeritud terasest ja Jaapani pulbermetallurgia materjalid on saadaval nõudmisel koos materjalipartii ja päritolusertifikaadiga.

Vastavalt teie vajadustele saab rakendada ka kaitsemeetodeid, nagu nikeldamine, mustamine, elektroforees ja liivapritsiga töötlemine.

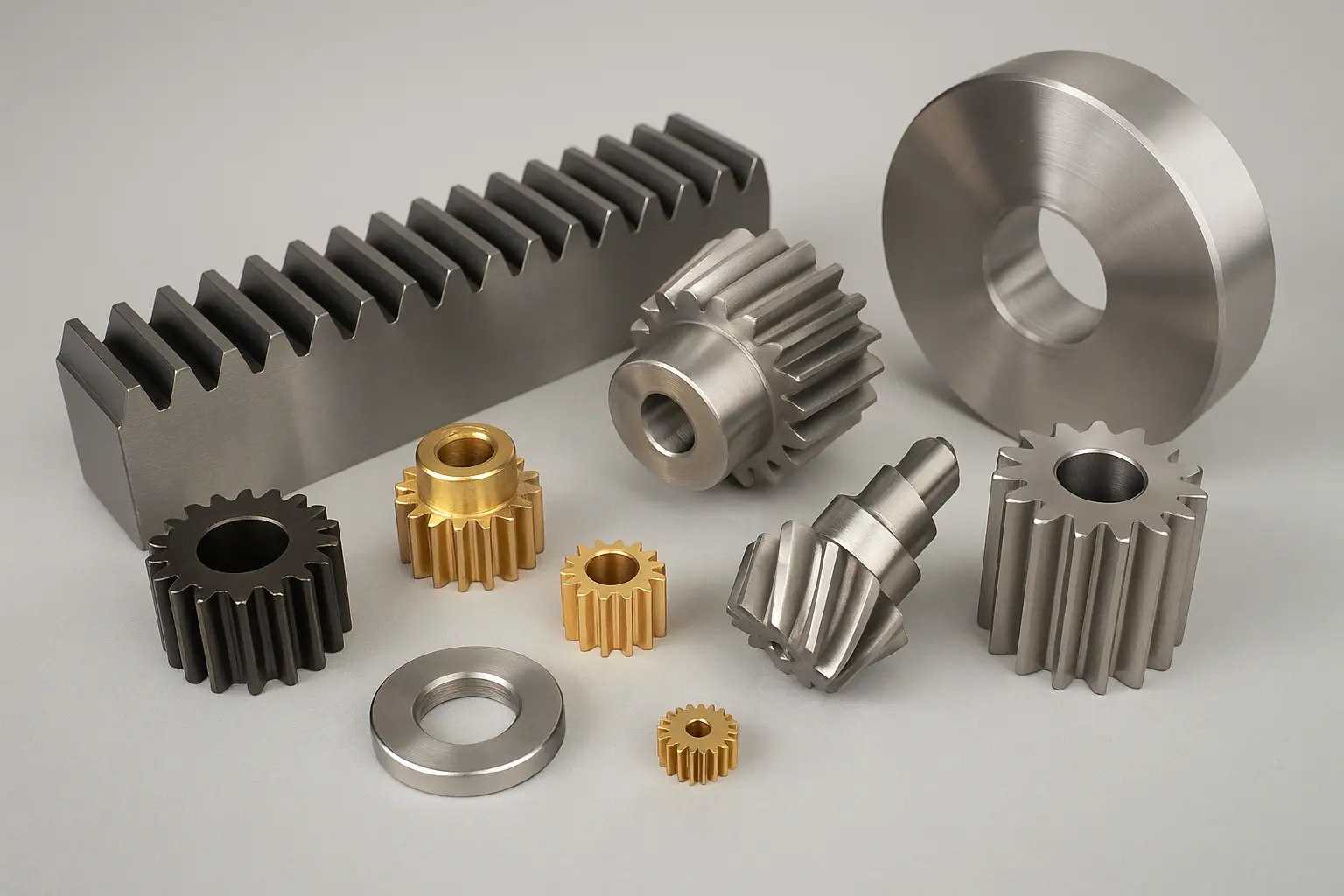

Precision Gear Materials

Rakenduse stsenaariumid

Raydafoni täppisülekandeid kasutatakse tööstussektorites, kus ülekande täpsus, vastupidavus ja töökindlus on kriitilise tähtsusega.

Tööstuslikud robotid

Väikese lõtkuga tiguülekanded saavutavad robotliigendite ja otsaefektorite ülitäpse positsioneerimise ±1 kaareminutiga.

Tuuleenergia kiiruse suurendajad

Kohandatud ülitõhusad spiraalülekanded suurendavad tuuleturbiini käigukastide ülekande efektiivsust 98%-ni.

CNC tööpingid

Täpsed spiraal- ja silindrihammasrattad spindliajamite ja etteandemehhanismide jaoks, tagades sujuva ja täpse liikumise.

Autode käigukastid

Autode ülekandesüsteemide koonus- ja spiraalülekanded, mis tasakaalustavad jõudlust ja kulusid.

Meditsiiniseadmed

Madala müratasemega peenlihvitud käigud meditsiiniseadmetele, kus vaikne töö on hädavajalik.

Transpordisüsteemid

Vastupidavad silindri- ja spiraalsed hammasrattad konveieriajamitele tootmises ja logistikas.

Miks osta Raydafonist

Raydafon on Hiinas asuv ettevõtetäppiskäikude tootjaaastatepikkuse kogemusega ülekandekomponentide vallas. Ühendame kohaliku tarneahela eelised range kvaliteedikontrolliga, et pakkuda ülemaailmsetele klientidele kuluefektiivseid lahendusi.

  • Kohandatud disain ja inseneri tugi:Täisprotsessi teenus alates valikust ja projekteerimisest kuni korrektuuri ja tehnilise toeni.
  • Kvaliteedikontroll ja jälgitavus:ISO 9001 kvaliteedisüsteem, mille igale saadetisele on lisatud materjalipartii ja päritolusertifikaat.
  • Konkurentsivõimeline hind:Kulude kontroll läbi küpse kohaliku tööstusahela, kahjustamata materjale või kvaliteeti.

Korduma kippuvad küsimused

Milliseid materjale on täppiskäikude jaoks saadaval?

Levinud terasmaterjalide hulka kuuluvad 20CrMnTi, 42CrMo ja S45C. Niiske või söövitava keskkonna jaoks on saadaval roostevaba teras 304 ja 316. Soovi korral saab hankida ka imporditud Saksa legeeritud terasest ja Jaapani pulbermetallurgia materjale, millele on lisatud materjalipartii ja päritolusertifikaat.

Millised pinnatöötlused on täppiskäikudele saadaval?

Raydafon pakub karburiseerimist ja kustutamist, peenjahvatamist, fosfaatimist, mustamist, nikeldamist, elektroforeesi, liivapritsi ja õlivaba töötlemist. Valik sõltub töökeskkonnast – näiteks karburiseerimine suure koormuse korral, peenlihvimine madala müratasemega rakenduste jaoks ja nikeldamine korrosioonikindluse tagamiseks.

Milline on Raydafoni täppishammasrataste ülekandetõhusus?

Tuuleenergia rakenduste jaoks saavutavad Raydafoni kohandatud ülitõhusad spiraalülekanded ülekandeefektiivsuse kuni 98%. Robootika jaoks saavutavad väikese lõtkuga tiguülekanded ülitäpse positsioneerimise ±1 kaareminutiga.

Kuidas Raydafon tagab varustuse kvaliteedi?

Kõik käigud toodetakse Raydafoni enda tehases, järgides ISO 9001 kvaliteedisüsteemi. Me kasutame kolme koordinaadiga mõõtemasinaid ja hammasrataste mõõtekeskusi, et kontrollida sammu, hammaste kuju ja hammaste suunavigu, tagades ülekande täpsuse ja sidemete stabiilsuse rahvusvahelistele standarditele.

Kas Raydafon toetab imporditud materjale?

Jah. Raydafon võib nõudmisel hankida Saksa legeeritud terast, Jaapani pulbermetallurgia materjale ja muid imporditud materjale. Materjalipartii ja päritolusertifikaat on jälgitavuse tagamiseks lisatud igale saadetisele.

Kas Raydafon pakub kohandatud täppiskäike?

Jah. Raydafon pakub täisprotsessiteenust alates valikust, projekteerimisest ja kontrollimisest kuni tehnilise toeni. Kohandatud lahendused on saadaval konkreetsete töötingimuste jaoks, sealhulgas materjali valik, pinnatöötlus ja hammaste kuju optimeerimine.

Mis vahe on spiraalülekannetel ja hammasratastel?

Spiraalsetel hammasratastel on nurga all olevad hambad, mis haakuvad järk-järgult, mille tulemuseks on sujuvam ja vaiksem töö – ideaalne suure kiirusega rakenduste jaoks. Kannhammasratastel on sirged hambad ja need on kulutõhusamad, sobivad üldiseks tööstuslikuks jõuülekandeks, kus müra ei ole esmatähtis.

Mis vahe on koonusülekannetel ja koonusülekannetel?

Koonhammasrattad edastavad võimsust ristuvate võllide vahel, mida tavaliselt kasutatakse autode diferentsiaalides ja täisnurkajamites. Tiguülekanded edastavad võimsust mittelõikuvate võllide vahel 90-kraadise nurga all, pakkudes kõrget reduktsiooniastet ja väikest lõtku – sobib robootika ja täppispositsioneerimissüsteemide jaoks.

Mis on kohandatud täppiskäigukastide tarneaeg?

Tööaeg sõltub käigu tüübist, materjalist, kogusest ja pinnatöötlusest. Tavalised käigud tarnitakse tavaliselt 2–4 nädala jooksul. Eritellimusel konstrueeritud käikude jaoks võib kuluda 4–8 nädalat, sealhulgas projekteerimine, katsetamine ja tootmine. Täpne aeg kinnitatakse tellimuse vormistamisel.

Kas Raydafon saab olemasolevaid käike ümber ehitada või asendada?

Jah. Raydafon saab pöördprojekteerida olemasolevaid käike näidiste, jooniste või 3D-mudelite põhjal. Mõõdame põhiparameetreid, nagu moodul, hammaste arv, survenurk ja spiraalinurk, ning seejärel toodame sobivate mõõtmete ja jõudlusega asendusülekandeid.

View as

Planetaarne rõngasratas

Planetaarne rõngasratas

Hiina võimsa tootja ja tarnijana on Raydafoni Planetary Ring Gear tuntud kui "kuusnurkne sõdalane" ülekandetööstuses! Välisläbimõõt 50–500 mm, moodul 1–8 mm, sepistatud ülitugevast legeerterasest, karbureeritud ja karastatud kuni HRC58–62, pöördemoment üle 5000 N·m. Tööstuslike robotite ühisajamite ja uute energiasõidukite vähendamise süsteemide jaoks.
Ristitud spiraalsed hammasrattad

Ristitud spiraalsed hammasrattad

Raydafon on Hiinas asuv täppisinstrumentide, meditsiiniseadmete, autode abiajamite, nutikate koduseadmete ja tööstusmasinate ristlõikeliste spiraalsete hammasrataste tootja ja tarnija Hiinas. Standardsari hõlmab moodulit 0,8-4 mm, võlli kaldenurk reguleeritav 25°-90°, lihvitud hambapind, jõuülekande efektiivsus üle 90%. Materjalivalikute hulgas on ülitugev legeerteras, roostevaba teras, alumiiniumpronks, nailon ja kulumiskindel tehniline plastik. Ristikujulise spiraalse hamba konstruktsioon edastab võimsust mitteparalleelsete ja mittelõikuvate võllide vahel, säästab paigutusruumi ja vähendab sõidumüra. Toetatud on kohandatud moodul, hambanumber, võlli nurk, ava, võtmeava, materjali- ja pinnatöötlus. Saadaval on näidistellimused, hulgitellimused ja eramärgiste pakendid. Kiire hinnapakkumise saamiseks saatke joonise või näidise üksikasjad, vajalik materjal, kogus ja sihtsadam.
Nailonist Spur Gears

Nailonist Spur Gears

Raydafon toodab kohandatud nailonist hammasrattaid PA66, POM, UHMWPE, ABS, PTFE, PPS ja PEEK kujul oma tehases Ningbo linnas, Hiinas. Moodulid töötavad vahemikus M1 kuni M12 ja kaugemale, täppisklassid DIN6 kuni DIN9, toodetud ISO, DIN, ANSI, JIS, BS või teie enda joonise järgi. Kiudtugevdatud PA66 annab ligikaudu 60% pikema kulumisea kui tavaline nailon ja käigud on isemäärduvad – puudub õlituspunkt, vaiksem töötamine ja murdosa metalli massist. Prototüüpe saab enne tööriistade töötlemist töödelda ja seejärel mahu suurendamiseks vormida. Näidiste tarneaeg on 20 tööpäeva, hulgi 25 päeva, tasumine T/T või L/C kaudu, näidishinnad 2–100 USD olenevalt suurusest ja materjalist. Tüüpilised kasutusalad hõlmavad automaatjuhtimismasinaid, pooljuhtide käsitsemist, meditsiiniseadmeid, päikesejälgijaid, tööpinke ja parkimissüsteeme. Saatke oma joonis või näidis pakkumise saamiseks 24 tunni jooksul.
Plastikust sisemine käik

Plastikust sisemine käik

Raydafon, kui tugev tootja ja tarnija Hiinas, toodab kvaliteetset plastikust sisemist käiku meie enda tehase eksklusiivse tehnoloogiaga! Moodul 0,2–2 mm, ava läbimõõt 10–80 mm, valmistatud ülitugevast POM-st ja PA66-st, kaks korda kulumiskindlam kui standardsed plasthammasrattad. Sisemine käigukast vähendab ülekanderuumi ja suurendab pöördemomenti. Täppisinstrumentide jaoks.
Plastikust Double Spur käik

Plastikust Double Spur käik

Hiinas juurdunud allikatootjana on Raydafon spetsialiseerunud plastikust topelthammasülekande tootmisele. Moodul 0,5–3 mm, valmistatud PA66-st ja POM-st. Kahehambaline disain talub rohkem pöördemomenti kui üksikkäigud. Meditsiiniseadmete ja automaatsete sorteerimismasinate vaikne töö.
Brass Spur Gear

Brass Spur Gear

Professionaalse Brass Spur Gear tootja ja tarnijana Hiinas tugineb Raydafon kvaliteetsete toodete loomisel oma tehase oivalisele viimistlusele. Moodul 0,5–4 mm, läbimõõt 10–200 mm, hambapinna täpsus DIN 8. Messing pakub head kulumiskindlust ja soojusjuhtivust stabiilseks tööks suurel koormusel.
Hiina usaldusväärse Täppisvarustus tootja ja tarnijana on meie tooted läbinud CE-sertifikaadi. Kui soovite osta kvaliteetseid tooteid, võtke meiega ühendust.
