Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafoni jõuvõtuvõll – mida me teeme ja kuidas me seda ehitame

Meie tehas ja kogemus

  • Keskendume teadus- ja arendustegevusele ning kardaanvõllide tootmisele ning omame sügavat kogemust põllumajanduse ülekandesüsteemide vallas.
  • Meie enda tehas asub Hiina põllumajandusseadmete tööstuse klastris.
  • Me kontrollime kogu protsessi: materjali hankimine, sepistamine, mehaaniline töötlemine, montaaž ja testimine.
  • Pakume täielikku kardaanvõllide valikut niidukitele, pöörlevatele mullafreesidele, väetisekülvikutele, purustitele ja muule.
  • Meie tooted lähevad Euroopasse, Ameerikasse, Lähis-Idasse, Lõuna-Ameerikasse ja teistele arenenud põllumajandusturgudele.

Disaini fookus: ohutus, mitmekülgsus, vastupidavus

  • Igal veovõllil kasutatakse ülitugevat süsinikterasest toru ja sepistatud terasest kahvleid.
  • Suur tugevus ja suur pöördemoment — stabiilne suure koormuse ja kõrgsagedusliku töö korral.
  • Pakume mitut rahvusvahelist standardliidest: Itaalia CE-tüüpi, Saksa WAL-tüüpi, Ameerika ASAE-standardit jne.
  • See muudab meie võllid ühilduvaks erinevate põllumajandusmasinate kaubamärkidega.

Meie sisseehitatud ohutusfunktsioonid

  • Turvakate ja pöördemomenti piirav sidur on standardvarustuses – väldib ülekoormuskahjustusi ja kehavigastusi kinnikiilumisest.
  • Mõned tipptasemel mudelid toetavad kiiret ühendamist ja väljatõmbamist – lihtne väljas vahetamine ja parandamine.
  • Määrimisava asukoht on hästi kavandatud ja tihenduskonstruktsiooniga – pikendab määrimistsükleid ja vähendab igapäevast hooldust.
  • Iga komplekt läbib enne tehasest lahkumist dünaamilise tasakaalustamise ja tugevuse löögitestid – suurel kiirusel ei esine ebatavalist vibratsiooni.

Kohandamine ja tarnimine

  • Teenindame põllumajandusmasinate originaalseadmete tootjaid ja jaemüügikanaleid – teame tööstusharude erinevusi.
  • Toetame proovide kohandamist ja mittestandardset partiide tootmist.
  • Paindlikud tarnetsüklid; meie tehniline meeskond aitab valikul ja liidese sobitamisel.
  • Standardmudelid on alati laos ja neid saab saata samal päeval.

Kus meie kardaanvõlle kasutatakse

  • Keskmised ja suured põllumajandusmasinad
  • Aiatehnika
  • Loomasööda masinad

Kui teil on konkreetne rakendus,võtke meiega ühendustjooniste, spetsifikatsiooni juhendite või näidistestimise toe jaoks. Me koostame teile sobiva ülekandelahenduse.

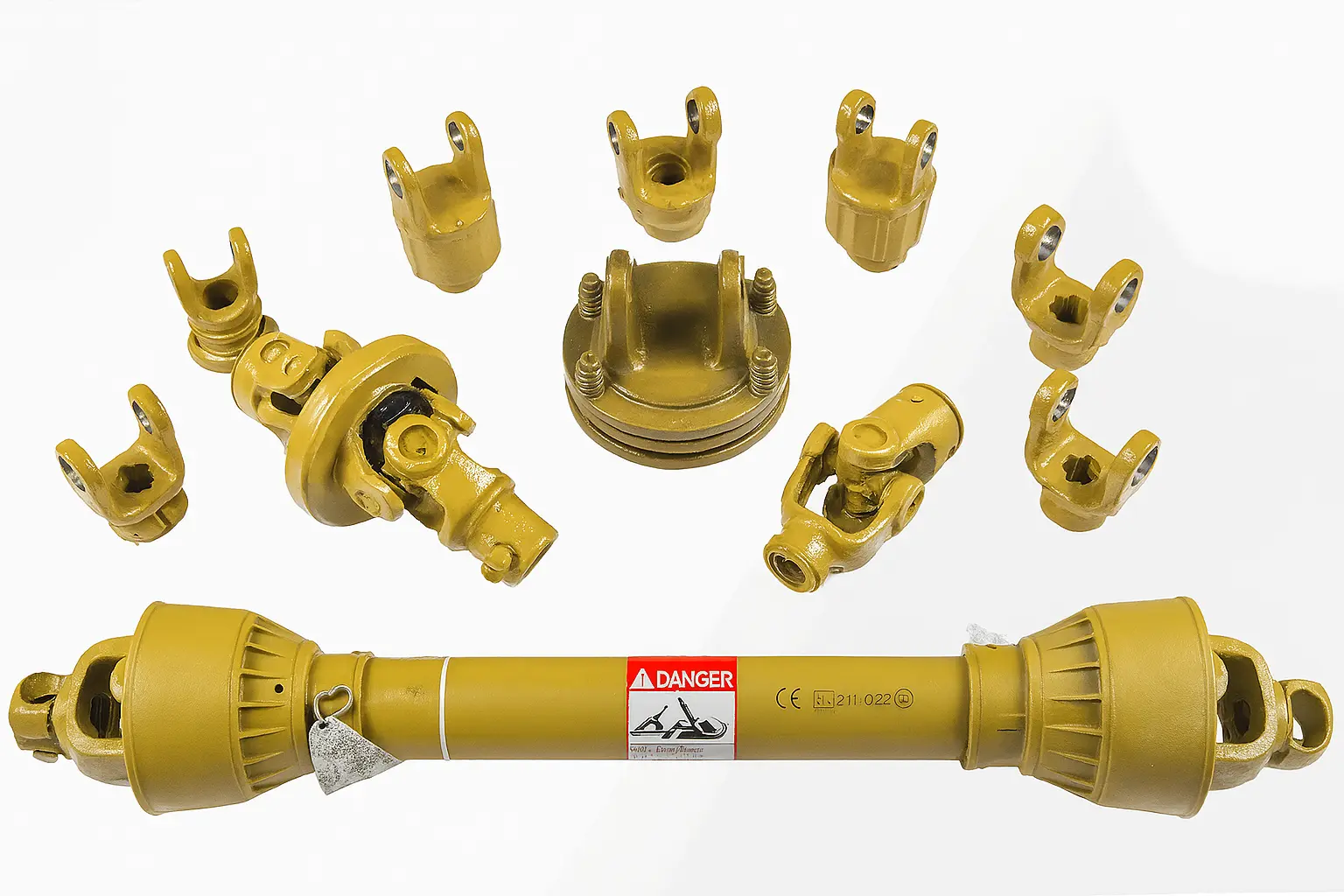

Raydafon PTO Shaft

Kuidas eemaldada jõuvõtuvõlli käigukastist

Kardaanvõlli eemaldamine pole keeruline, kuid selle valesti tegemine võib kahjustada liidese komponente või tekitada ohutusriske. Siin on, kuidas soovitame seda teha.

Enne alustamist

  • Esmalt lülitage toiteallikas välja.
  • Enne alustamist veenduge, et seade on täielikult välja lülitatud.

Kontrollige ühenduse tüüpi

  • Enamikul Raydafoni kardaanvõllidel on turvalukk.
  • Otsige käigukasti otsa lähedalt surutüüpi kinnitusrõngast või riivi.
  • Mõned mudelid kasutavad kruvisid - vajate kuuskant- või Torx-võtit.

Eemaldamise etapid

  • Haarake käigukasti lähedal asuvast kaitsekattest ja tõmmake seda ettevaatlikult tagasi, et ühendus paljastada.
  • Nupu kinnitusrõnga tüübi jaoks: vajutage ühe käega rõngast ja teise käega tõmmake võll ettevaatlikult välja.
  • Kruvitüübi jaoks: keerake kinnituskruvi lahti, seejärel tõmmake õrnalt.

Millele tähelepanu pöörata

  • Ärge tõmmake tugevalt ega raputage liiga palju – see võib kahjustada käigukasti või laagriõli tihendit.
  • Kui liides on roostes ja kinni jäänud, pihustage määrdeainet roosteeemaldaja, oodake mõni minut ja proovige siis aeglaselt.
  • Kui see on endiselt keeruline, koputage kummihaamriga kaks korda õrnalt kesta servale, et see lahti saaks.

Pärast eemaldamist

  • Kontrollige, kas splaini liides on jäsemete, kulumise või deformatsiooni suhtes.
  • Kui leiate probleemi, ärge installige seda kõvasti – vahetage esmalt tarvik välja.
  • Raydafoni kardaanvõllidel ja käigukastidel on standardsed liidesed – joondage suund ja need lähevad tagasi ilma toore jõuta.

Kui tabate ebakindlat struktuuri või ummistust,võtke ühendust Raydafoni tehnilise toega. Saame teie mudeli põhjal pakkuda konstruktsioonijooniseid või videojuhiseid, et te ei viivitaks põllutöö ajakavadega.

PTO shaft removal

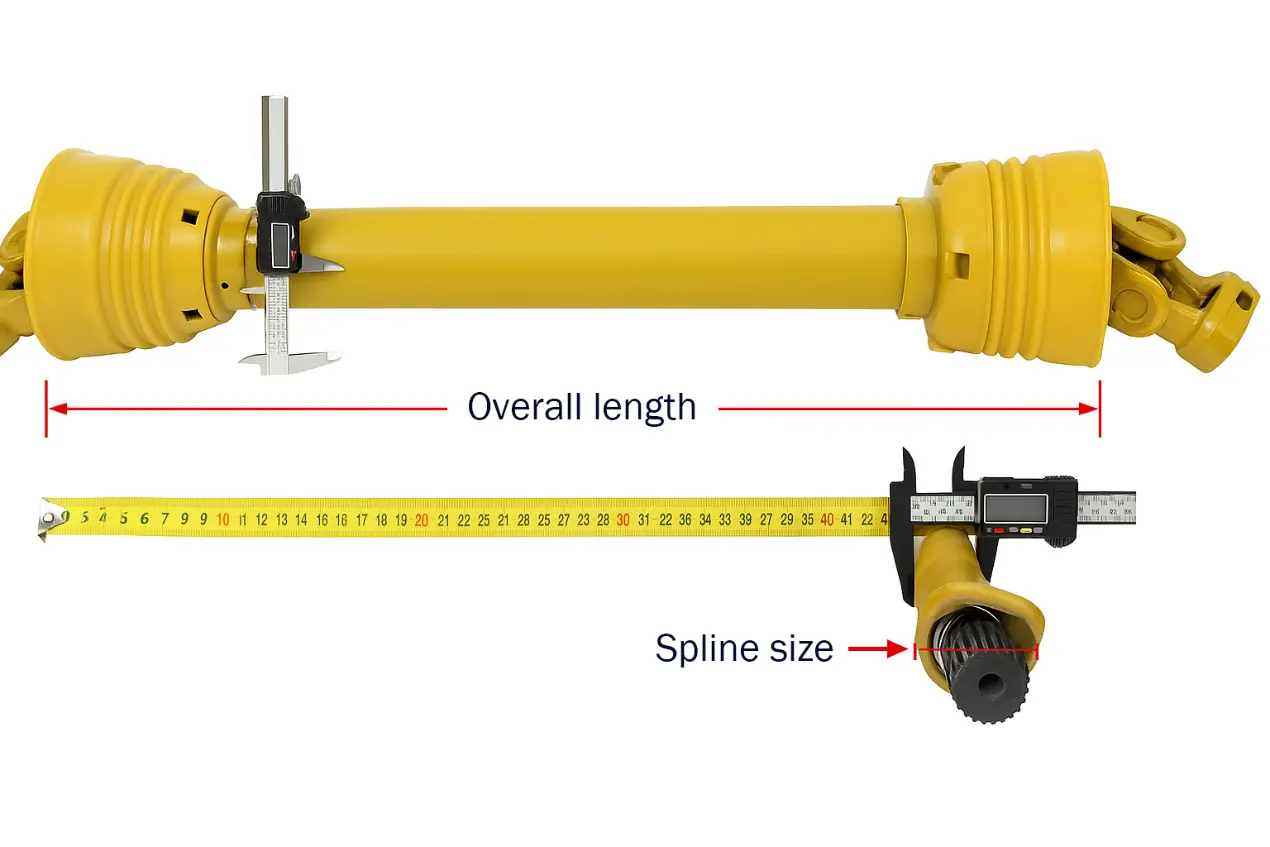

Kuidas mõõta jõuvõtuvõlli

Enne kardaanvõlli vahetamist või kohandamist on täpne mõõtmine ülioluline. Vale suurus mõjutab paigaldust ja võib põhjustada halva töö või seadme kahjustamise. Enne mõõtmist soovitame võlli seadme küljest eemaldada.

1. Kogupikkus

  • Mõõtke otsast lõpuni sissetõmmatud olekus.
  • See tähendab ühe kahvli välisservast teise kahvli välisservani.
  • Ärge mõõtke ainult ümbrise pikkust – see on ebatäpne.

2. Splaini suurus (väljundi otsa pistik)

  • Levinud splaini spetsifikatsioonid: 1-3/8" 6 hammast, 1-3/8" 21 hammast, 1-3/4" 20 hammast jne.
  • Kasutage nihikut, et mõõta splaini välisläbimõõtu.
  • Loendage splaini hammaste arv.
  • Raydafoni pistikud toetavad mitmeid rahvusvahelisi standardeid, et hõlpsasti erinevate kaubamärkidega dokkida.

3. Toru läbimõõdu tüüp ja struktuur

  • Keskmine osa on tavaliselt kuusnurkne toru, tähttoru või ruudukujuline toru.
  • See määrab pöördemomendi võimsuse ja teleskoopulatuse.
  • Mõõtke vastaskülgede vahelise kauguse (kuusnurksete torude puhul paralleelsed küljed, tähttorude puhul hammaste vahe) kauguse mõõtmiseks noonuse nihikuga.
  • Salvestage kogu teleskoopkäik.

4. Ohutuskaitse struktuur

  • Kontrollige, kas ümbris on valmis.
  • Kontrollige, kas võlli mõlemas otsas on libisemisvastased rõngad.
  • See aitab kindlaks teha, kas veovõlli saab jätkuvalt kasutada.

Kui te pole kindel, kuidas mõõta, või muretsete mõõtmisvea pärast, tehke foto ja saatke oma andmed Raydafoni tehnilisele meeskonnale. Pakume mõõtmete joonise kinnitust, kiireid sobitamissoovitusi või kohandatud töötlemist. Valite õigeKardaanvõllja kasutage seda kohe pärast paigaldamist muutmata.Võtke meiega ühendusttasuta mõõtmete kinnitusvormi või juhendvideo jaoks.

PTO shaft measurement

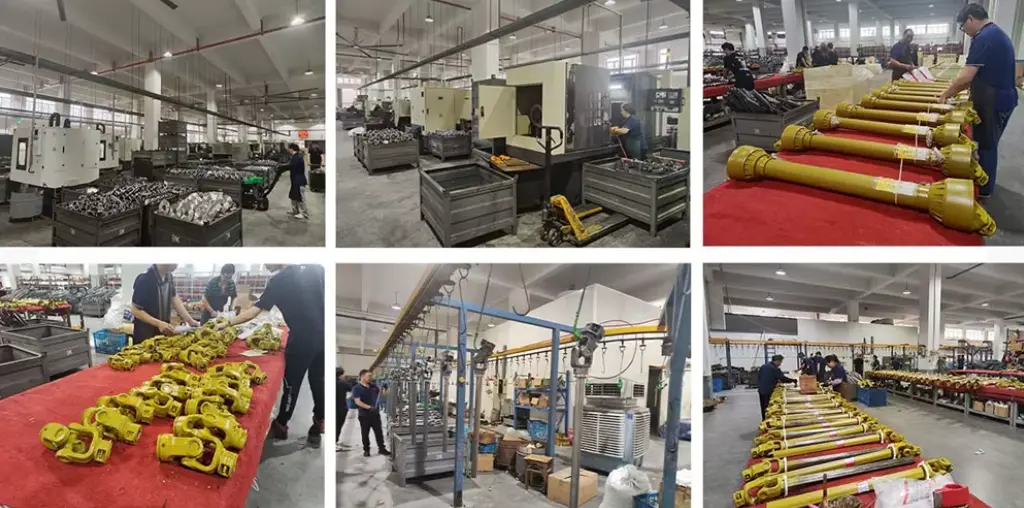

Raydafoni kohta

Raydafon on ülekande- ja hüdraulikatehnoloogiale keskendunud tootja. Oleme pikka aega teenindanud põllumajandusseadmeid, tööstusautomaatikat ja uusi energiavaldkondi.

  • Asub Hiinas ülekandeosade tööstuslikus peamises rihmas.
  • Täielik tarneahela süsteem ja sõltumatud töötlemisvõimalused.
  • Integreeritud tehasesüsteem: teadus- ja arendustegevus, valamine, viimistlus, kokkupanek ja testimine.
  • Jääme aluseks kvaliteedile, kriteeriumile tarnimisele ja tugiteenusele.
  • Pakume globaalsetele klientidele stabiilseid ja usaldusväärseid jõuülekandelahendusi.

Meie tootesari

  • Kõrge efektiivsusega tigukäigukastid
  • Kompaktsed ja suure ülekandearvuga planetaarkäigukastid
  • Põllumajandusmasinate ja inseneriseadmete hüdrosilindrid
  • Standardosad ja mittestandardsed kohandamised – reageerime kiiresti ja pakume paindlikke lahendusi.

Rakendused ja turud

  • Külvi- ja väetamismasinad
  • Segamisseadmed
  • Fotogalvaanilised jälgimissüsteemid
  • Tõsteplatvormid
  • Eksporditakse Kagu-Aasiasse, Lõuna-Ameerikasse, Ida-Euroopasse, Lähis-Idasse ja mujale.

Iga partii läbib mitu tehasekontrolli: pöördemomendi testimine, tihenduskatse, koostu tolerantsi kontroll. Iga toode on loodud töötama stabiilselt ja tarnima õigeaegselt.

Kui otsite usaldusväärset Hiina käigukasti ja hüdroosade tehast ja tarnijat, on Raydafon partner, kellest te ei saa mööda vaadata. Ootame ülemaailmseid kliente, et arutada koostööd jooniste ja näidistega. Aitame klientidel ehitada tõhusaid ja vastupidavaid mehaanilisi süsteeme konkurentsivõimeliste hindadega, professionaalse tehnoloogia ja pideva stabiilse tarnega.

Raydafon factory

View as

Kardaanvõll Krone ruloonpressidele

Kardaanvõll Krone ruloonpressidele

Krone ruloonpressi kardaanvõlli katted KR100/125/155/130/160, 1500/1800, 1500V/1250 MC ja 1250/1550. Suuruse 4 standard ja suurus 4 CV valikud kasutavad 1210 võlli 1,375-6 splainiga. Suurus 6 CV on saadaval 1500/1800 ja valitud 1250/1500 ehitustele; 1500 V/1250 MC kasutab 2380 või 2480 CV pingega 1,375-6. Sidurivalikute hulka kuuluvad FT34 1000 N·m juures, FT32 1000 N·m, FT42 1450 N·m juures, K64/2 väljalülitus 1050 või 1500 N·m juures ja FF1 1000 N·m juures. CV põhiosa numbrid on 71R4121UCW07000 CAT3/540 jaoks ja 71R6121UCW07000 CAT4/540 jaoks, mõlemad 1.375-6. MOQ, kohandamine ja teostusaeg esitatakse tellimuse kohta pärast pressi mudeli ja olemasoleva võlli konfiguratsiooni kinnitamist.

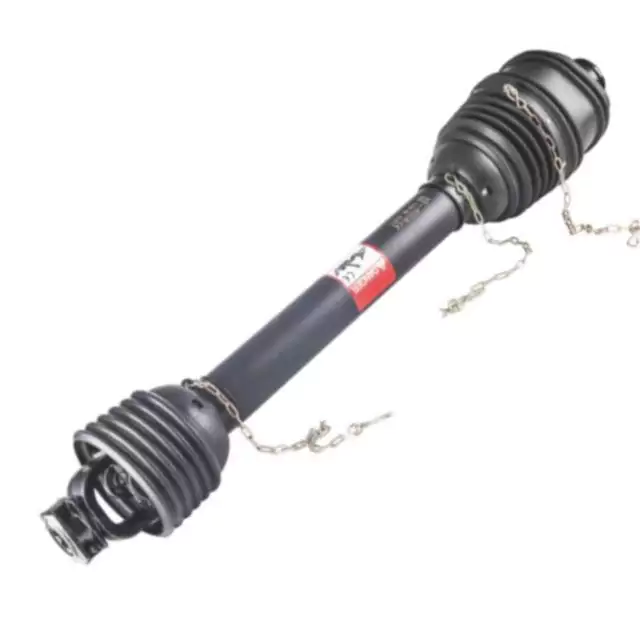

Kardaanvõll Case IH ruloonpressidele

Kardaanvõll Case IH ruloonpressidele

Kardaanvõll Case IH ruloonpressidele — katted RB444, RB454, RB455A, RB464, RB554 ja RB564, lisaks RB454 Silage ja RB454 Rootorlõikuri variandid. CAT4 ja CAT5 konstantse kiirusega jõuülekanded koos hõõrdsiduriga; sisendsplain 1,375-6 või 1,375-21 olenevalt traktorist; võimsusvajadus 40–100 hj (30–75 kW). Siduri pöördemomendi võrdlusväärtus on 1000 N·m (CAT3/S4) kuni 1800 N·m (CAT4/S6). Saatke oma pressimismudel ja traktori jõuvõtuvõll – kinnitame jõuülekande kategooria, siduri pöördemomendi ja võlli pikkuse ning tagastame tehasehinna 24 tunni jooksul.

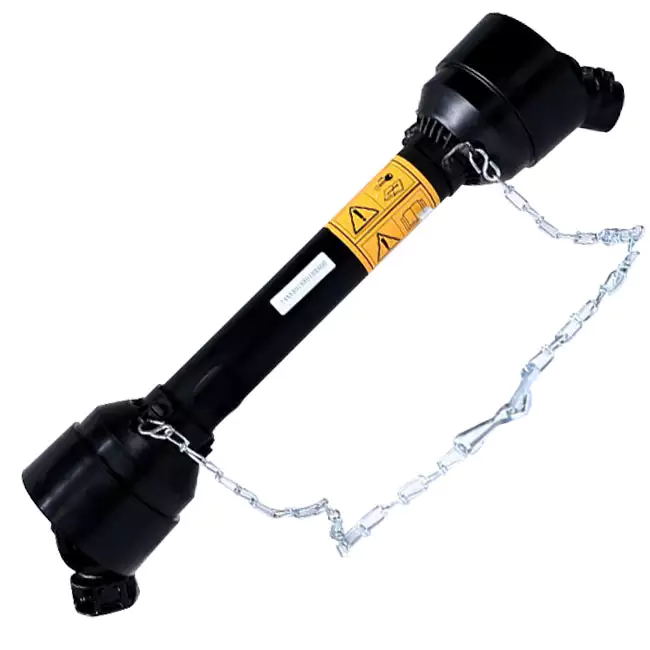

Kardaanvõll New Hollandi rullpresside 900 mudelitele

Kardaanvõll New Hollandi rullpresside 900 mudelitele

See Raydafoni hoolikalt ehitatud kardaanvõll New Hollandi 900 mudelite jaoks on mõeldud New Holland 900 seeria presspresside jaoks. See kasutab tugeva sidrunitoru struktuuri ja on varustatud standardse 1-3/8" Z6 spline-liidesega mõlemas otsas, et tagada sujuv ja tõhus jõuülekanne ning ideaalne sobivus teie seadmetele. Professionaalse tootja ja Hiina usaldusväärse tarnijana tarnime otse tehasest, et pakkuda teile suurepärase kvaliteediga ja konkurentsivõimelise hinnaga tooteid, et tagada sujuv pallimine.

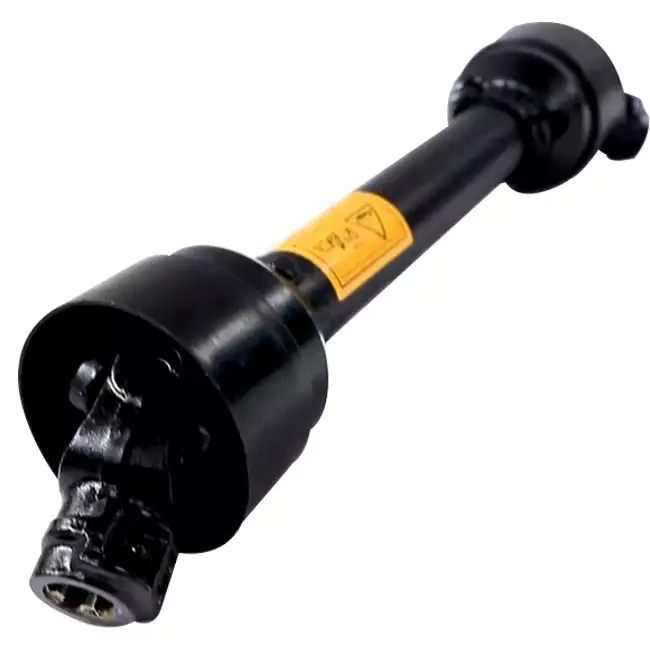

Kardaanvõll New Hollandi BigBaleri rullpresside 330 340 jaoks

Kardaanvõll New Hollandi BigBaleri rullpresside 330 340 jaoks

Hiinas tuntud tootja ja tarnijana on Raydafon selle kardaanvõlli New Hollandi BigBaler Rullpresside 330 340 jaoks hoolikalt oma tehases ehitanud! See kasutab ülitugevat 40Cr legeerterasest võlli, topelttihendiga rist universaalliigendiga, pöördemomendi koormusega 3500 Nm ja ühildub 540/1000 p/min kiirusliidesega. Toode sobib täpselt New Holland 330/340 pressi toiteliidesega ning paigaldus on mugav ja stabiilne. Lähtetehasena pakub Raydafon teile usaldusväärseid jõuülekandelahendusi taskukohase hinnaga, muutes pressimistoimingud tõhusamaks!

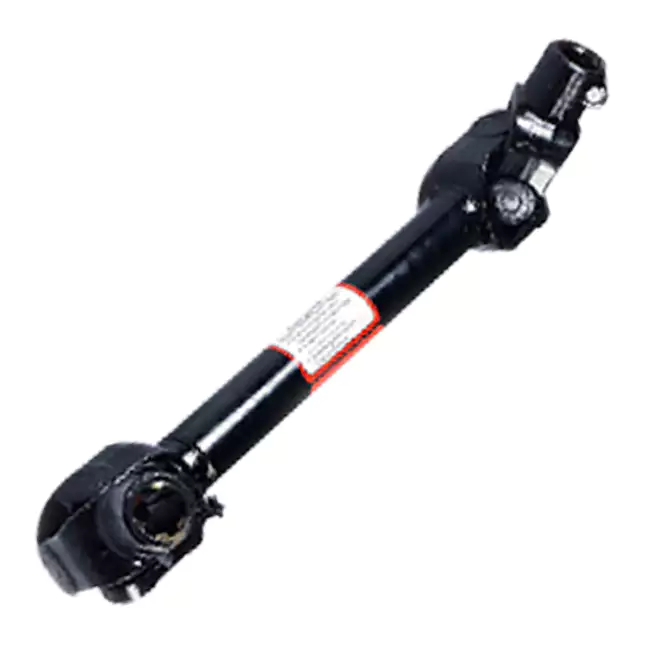

Kardaanvõll New Hollandi ketastele

Kardaanvõll New Hollandi ketastele

Professionaalse tootjana, kes on Hiinas sügavalt seotud põllumajanduse jõuülekande valdkonnaga, kohandas Raydafon kardaanvõlli New Hollandi ketasniidukite ketastele. See kasutab ülitugevat legeerterasest võlli koos kaherealiste koonusrull-laagritega, mis taluvad 3200 Nm pöördemomenti ja kohanduvad New Hollandi kõigi ketasniidukite võimsusliidesega. Selle toote pinda on töödeldud kolmekihilise nanokeraamilise pihustuskihiga ja korrosioonikindlus on 60% kõrgem kui traditsioonilistel protsessidel. Kuna seda tarnib otse tehas, on Raydafoni hind 25% madalam kui Euroopa kaubamärkidel ning see võib pakkuda ka mittestandardseid kohandamisteenuseid, mistõttu on see rantšodele kuluefektiivne valik niitmisseadmete uuendamiseks.

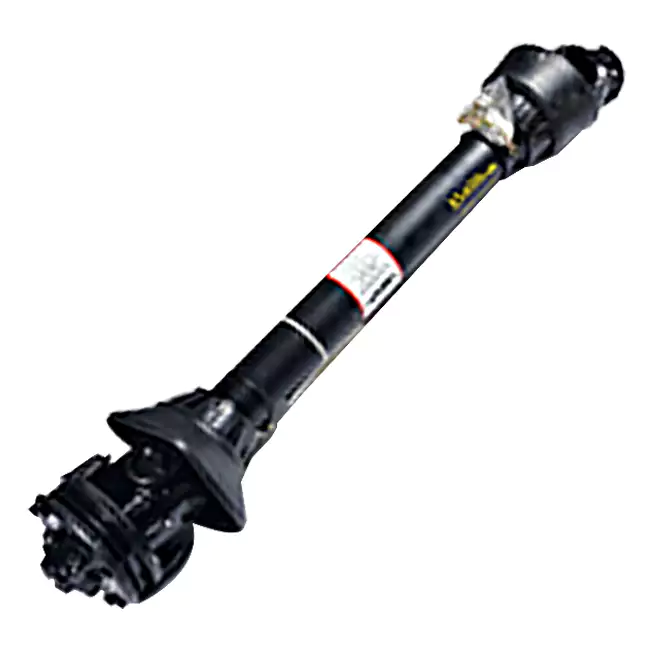

Libisesiduri kardaanvõll ketasniiduki 1340 jaoks

Libisesiduri kardaanvõll ketasniiduki 1340 jaoks

Hulgimüügil vahetatav libisemissiduri kardaanvõll ketasniidukitele 1340 / Hesston 1340 ja 1345. 55N topelt-CV-sõlm asendab 80-kraadise CV-liigendi traktori poolel ja 50-kraadise CV-liigendi ketasfreesi küljel. Traktori ühendus on tavaliselt 1,375-21; tööseadise ühendus on 1,50" ümmargune klamber; konstruktsioonis kasutatakse 1-3/8" 6-harulisi otsasid. Kahe plaadiga hõõrdsidur on seatud 2800 N·m libisemismomendile ja lülitub pärast ülekoormust uuesti sisse. Osanumbrid 14656849, 82-14656849 ja 83-14656849 on loetletud täieliku montaaži, tööseadme poole ja traktori poole jaoks. Ühilduvus hõlmab Hesston 1340/1345, valige CaseIH 8312, Massey Ferguson PTD 12 ja New Idea 5512. MOQ, kohandamine ja teostusaeg esitatakse tellimuse kohta pärast osa numbri ja ühenduse suuruse kinnitamist.
Hiina usaldusväärse Kardaanvõll tootja ja tarnijana on meie tooted läbinud CE-sertifikaadi. Kui soovite osta kvaliteetseid tooteid, võtke meiega ühendust.
