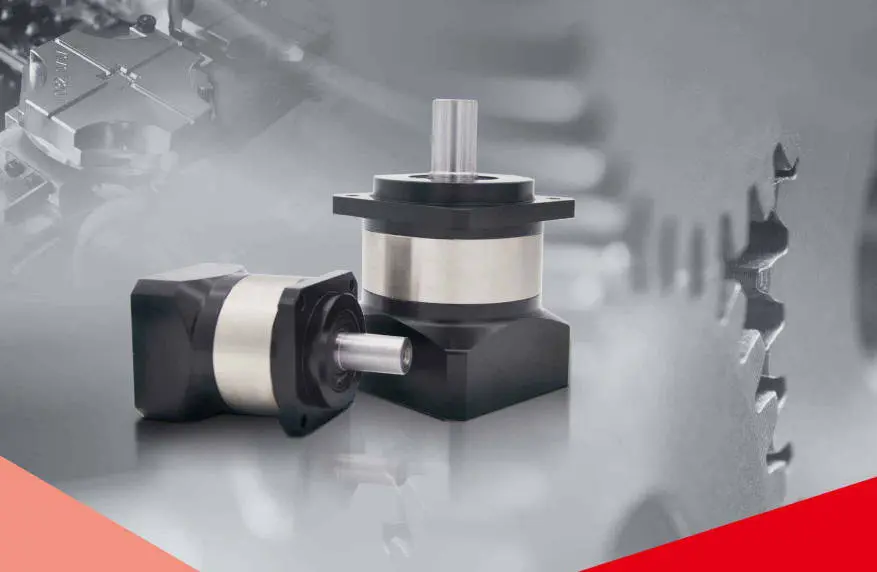

Planetaarne käigukast

Raydafon, Hiina kvaliteetse reduktoritehase otsetarne, usaldusväärse tootja ja tarnijana pakume stabiilse jõudluse, kompaktse struktuuri ja mõistliku hinnaga planetaarseid reduktoreid, mis sobivad automaatikaseadmete, suure koormusega ülekandesüsteemi ja täppisjuhtimisvälja jaoks, et rahuldada kodumaiste ja välismaiste klientide hankevajadusi suure pöördemomendi, pika eluea ja kõrge efektiivsusega.

Raydafoni planetaarreduktoril on ülitugev legeerterasest konstruktsioon, käik on karburiseeritud ja karastatud ning täppislihvitud, hambapinna kõvadus ulatub HRC60±2, väsimuskindlus on tugev ja kandevõime on palju suurem kui traditsioonilisel käigukasti reduktoril. Võetakse kasutusele sisemine kolmehambaline sümmeetriline võrk, ülekande efektiivsus võib ulatuda üle 95%, töö on stabiilne, müra on madal ja pöördemomendi väljund on ühtlane. See sobib eriti hästi servosüsteemidele, elektrisilindritele, tööstusrobotitele, ratastel liikuvatele šassiile, ülekandeliinidele ja tõsteseadmetele jne, millel on kõrged nõuded täpsusele ja võimsusreaktsioonile.

RaydafonPlanetaarne käigukastpakub üheastmelisi, kaheastmelisi ja kolmeastmelisi konstruktsioonikombinatsioone, mille kiiruse suhe on 3:1–200:1, ning võib vajadusel laiendada väljundpöördemomendi ja reduktsiooniastme valikut; väljundvormid hõlmavad võtmevõlli, spline-võlli, ääriku tüüpi ja kohandatud mittestandardset liidest, mis vastavad erinevate seadmete paigaldusnõuetele. Kõik ettevõtte tooted on läbinud dünaamilise tasakaalustamise ja kontsentrilisuse testi, et tagada kiire töö ilma raputamise ja kuumuseta, parandades oluliselt seadmete üldist stabiilsust.

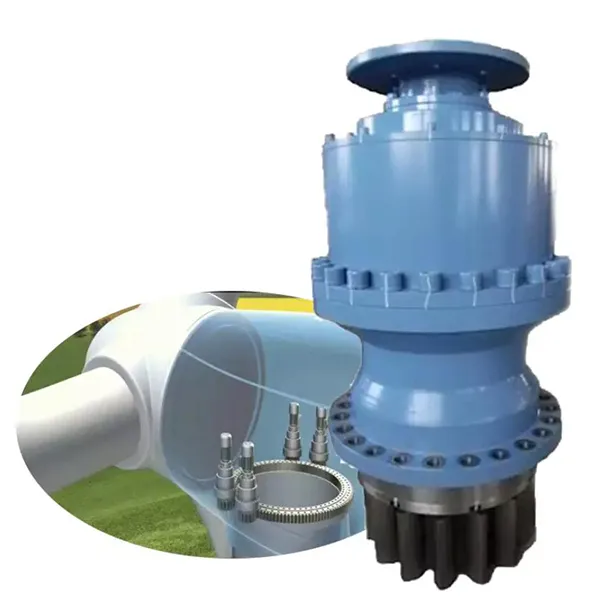

Raydafoni toodetud planetaarreduktoreid on laialdaselt kasutatud automatiseeritud koosteliinides, pakendamismasinates, CNC-seadmetes, transpordiseadmetes, roomikšassii projekteerimisel, tuuleenergia juhtimissüsteemides ja muudes valdkondades. Neil on suurepärane vastupidavus, kohanemisvõime ja hinnakonkurentsivõime ning kodumaised ja välismaised kliendid võtavad need hästi vastu. Olenemata sellest, kas olete integraator, täielik masinatootja või hooldusteenuse pakkuja, saame pakkuda teile kuluefektiivseid ülekandelahendusi ja stabiilset tarnetuge.

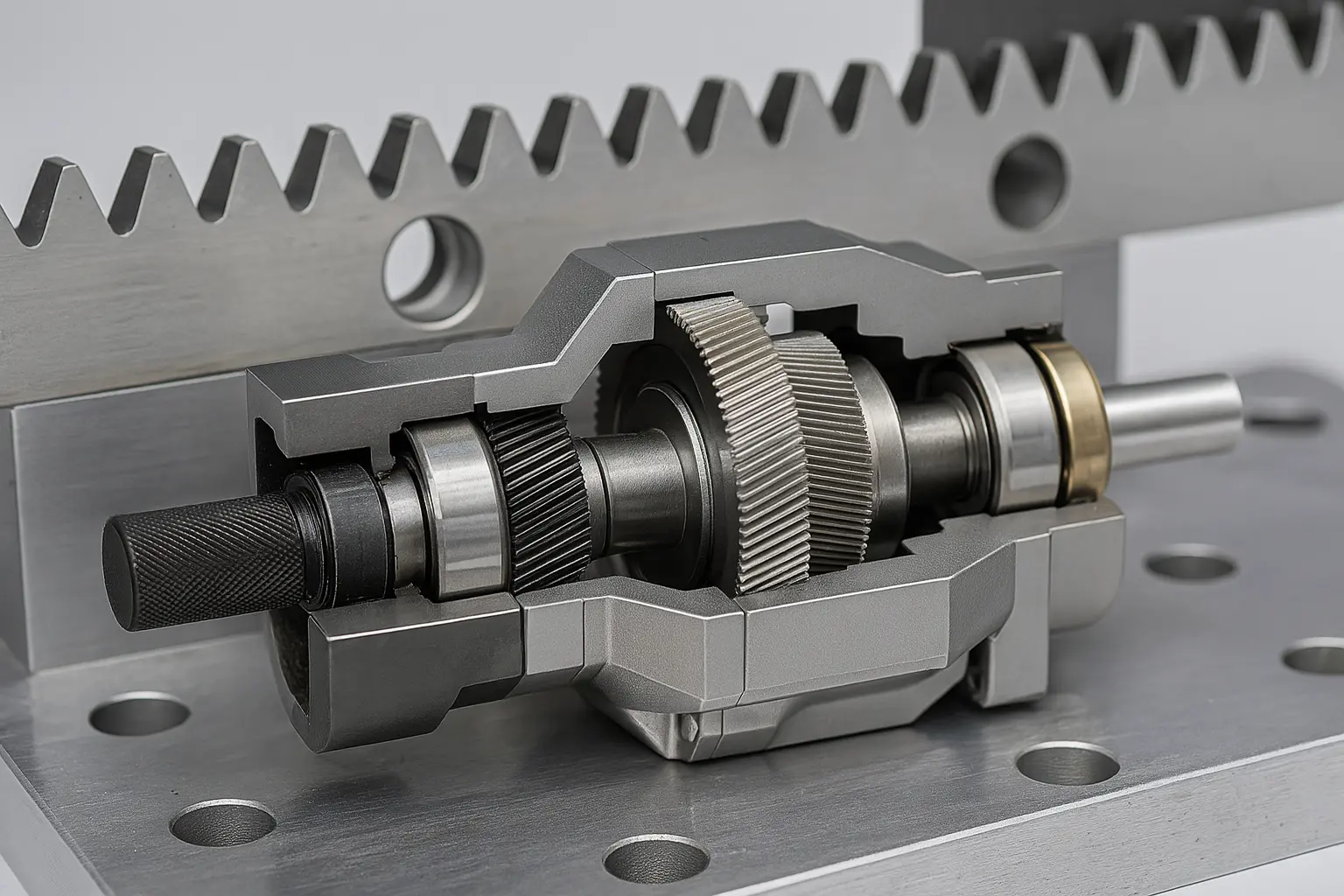

Kuidas planetaarne käigukast töötab

Planeedi reduktori põhistruktuur koosneb kolmest põhiosast: kesksest päikeseülekandest (hammasratas sisendotsas), selle ümber pöörlevast planetaarülekande komplektist ja väliskülje ümber mähitud sisemisest hammasrattast. Võimsus edastatakse mootorilt, pannes esmalt pöörlema ​​päikeseülekande ja seejärel käivitab päikeseülekanne mitu planeedi hammasratast. Need planetaarülekanded pöörlevad, tiirledes samal ajal mööda päikese hammasratast, ja lõpuks edastavad jõu väljundvõllile nende külge kinnitatud planetaarkanduri kaudu.

See "mitmehammaste sidumise" meetod võimaldab jagada jõudu mitme käigu vahel, millel pole mitte ainult sujuv väljund ja madal müratase, vaid ka suurem kandevõime kui tavalistel hammasrataste konstruktsioonidel. Raydafoni planetaarreduktorid suudavad samadel mahutingimustel väljastada suuremat pöördemomenti, kompaktse struktuuriga, sobivad piiratud paigaldusruumiga, kuid kõrgete jõuülekandenõuetega seadmetele, nagu servosüsteemid, automatiseeritud robotkäed, roomikajami moodulid, pakendamismasinad jne.

Planetaarse reduktori ülekandearv sõltub ülekandearvust ja astmete arvust. Üldjuhul võib üks etapp ulatuda 310:1-ni, kaheastmelist saab laiendada 20100:1-ni ja suuremat reduktsiooniastet nõudvate töötingimuste jaoks saab teha isegi kolmeastmelise kombinatsiooni. Raydafon pakub standardset kiirussuhte struktuuri ja toetab kohandatud kaskaadkombinatsiooni, seadistades väljundkiiruse ja pöördemomendi vahemiku vastavalt kliendi vajadustele.

Kuna sisemine planetaarülekanne muudab pöörlemise ajal pidevalt jõuasendit, kulub hammasratas ühtlaselt ja kogu masina eluiga on pikem. Lisaks kasutame karastatud legeerterasest hammasrattaid, täppislaagreid ja madala lõtkuga monteerimisstandardeid, mis muudab reduktori mitte ainult stabiilseks väljundis, vaid ka kõrge positsioneerimistäpsusega, mis sobib korduvaks käivitamiseks ja seiskamiseks, edasi- ja tagasikäiguks ning madala inertsi koormuse tingimustes.

Planetaarsete reduktorite peamised eelised on kõrge efektiivsus, suur pöördemomendi tihedus, väiksus ja hea kontsentrilisuse juhtimine. Raydafonil on küpsed lahendused hammasrataste disainis, määrimissüsteemis, väljundääriku sobitamises jne, mis suudavad katta erinevate tööstussüsteemide tegelikud vajadused. Kui hindate ülekandesüsteemi optimeerimist, saame kiiresti sobitada sobiva mudeli ja struktuuri kombinatsiooni vastavalt teie esitatud mootoriparameetritele ja koormusnõuetele. Tere tulemast valikuga tutvuma.

Kuidas arvutada planetaarkäigukasti ülekandearvu

Planeedi reduktori kasutamisel või valimisel on ülekandearvu (reduktsiooniaste) arvutamine põhiline ja kriitiline samm. Ülekandeaste määrab väljundvõlli kiiruse ja pöördemomendi ning sellel on otsene mõju seadme töötõhususele ja koormuse sobitamisele. Planeedi reduktsioonisüsteemi kavandamisel sobitab Raydafon sobiva kiiruse suhte struktuuri vastavalt tegelikele vajadustele, et tagada stabiilne ja tõhus kasutamine.

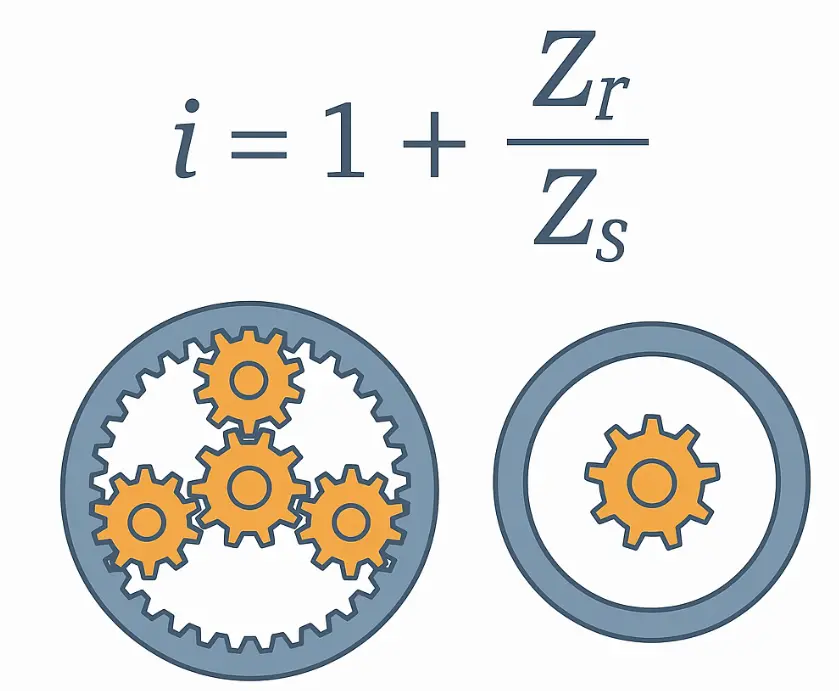

Planetaarse reduktori ülekandearvu arvutamise valem pole tegelikult keeruline. Kõige tavalisem struktuur on see, et päikesekäik on aktiivne, sisemine rõngas on fikseeritud ja planeedikandur on väljundis. Selle struktuuri kohaselt on ülekandearvu arvutamise valem järgmine:

Jõuülekanne i = 1 + (Zr / Zs)

Kus:

Zr on hammaste arv sisemisel rõngal

Zs on päikesevarustuse hammaste arv

Lihtne näide: Kui päikeseratta hammaste arv on 20 ja sisemise rõnga hammaste arv on 60, siis on ülekandearv:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

See tähendab, et mootor pöörleb 4 korda, väljundvõll pöörleb 1 kord ja reduktsioonisuhe on 4:1.

Raydafoni konstrueeritud planetaarsetes reduktorites on tavaliselt kasutatav ülekandearv vahemikus 3:1 kuni 100:1, mis saavutatakse ühe-, kahe- või kolmeastmeliste struktuuride kombinatsiooni kaudu.

Üheastmeline struktuur Tavaliselt on kiiruse suhe 3–10

Kaheastmeline struktuur Kiiruse suhe on 15 ~ 100

Kolmeastmeline struktuur Sobib suure koormusega ja madalal kiirusel sõitmiseks, mis nõuab suuremat reduktsiooniastet

Lisaks kiiruse suhte arvutamisele on oluline ka märkida, et erineva tasemega planeetide rühmad rakendavad sisemist hõõrdumist, mis mõjutab veidi efektiivsust. Seetõttu, eeldusel, et kiiruse suhe seda võimaldab, proovige valida tõhusam madala taseme kombinatsioon.

Raydafon oskab soovitada mõistlikku ülekandearvu ja konstruktsiooni taset lähtuvalt mootori pöörlemissagedusest, väljundkiiruse nõuetest, koormusmomendist ja muudest kliendi esitatud andmetest ning pakkuda parameetrite jooniseid ja valikusoovitusi, mis aitavad teil valiku varases staadiumis vigu vältida ja tagada seadmete töökindel töö. Kui te pole kindel ülekandearvu arvutamises, võite meiega ka otse ühendust võtta ja aitame sobiva mudeli arvutamisel ja sobitamisel.
