Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafoni põllumajanduslikud ajamisüsteemid

Põllumajanduse käigukasti tootja pöörlevate mullafreeside, niidukite, külvikute ja söödamikserite jaoks

Raydafon ehitab põllumajanduslikke käigukaste tööseadmetele, mis tegelikult seda tööd teevad: rootorfreesid, niidukid, muruniidukid, väetisekülvikud, külvimasinad, TMR söödamikserid ja pressid. Iga üksus on toodetud meie enda tehases, alates korpuse valamisest ja hammasrataste lõikamisest kuni kuumtöötluse, monteerimise ja sissetöötamise katsetamiseni ISO 9001 kvaliteedisüsteemi alusel.

Ostjad tulevad meie juurde traktori jõuvõtuvõlli hinnangu, tööseadise joonise, ebaõnnestunud käigukasti näidise või lihtsalt töökorras seisukorraga. Kinnitame suhte, pöördemomendi klassi, sisend-/väljundliidese ja korpuse orientatsiooni ning seejärel valmistame vastavalt sellele spetsifikatsioonile.

100–2000 N·mVäljundmomendi vahemik
540/1000 pööret minutisStandardne jõuvõtuvõlli sisend
96%+Edastamise efektiivsus
15 päevaNäidise tarneaeg
Toote ülevaade

Mida Raydafon toodab

Raydafon keskendub põllumajanduslike hammasrataste ülekandesüsteemidele. Praegune tootevalik hõlmab muruniidukite käigukaste, muruniidukite käigukaste (küljele paigaldatavad murupurusti käigukastid), tiisli käigukastid, niidukite reduktorid ja spetsiaalsed käigukastid väetise- ja külvimasinatele. Iga korpuse kuju, hammasrataste komplekt ja väljundäärik on kujundatud konkreetse tööseadme töötingimuste järgi, mitte kopeeritud üldisest kataloogist.

  • Kompaktne korpus, stabiilne käigukast— kvaliteetne legeerterasest spiraal- või silindriline hammasülekanne, madal sõidumüra, minimaalne vibratsioon, pikem mehaaniline eluiga.
  • Suur pöördemoment karmides tingimustes— suur moodulkonstruktsioon karastatud hammaspindadega, sobib suurele koormusele, libe, tolmune pinnas: tihe muru, metsaservad, nõlvad ja kruus.
  • Mitu paigaldusliidest— standardne jõuvõtuvõlli sisend (1-3/8" Z6 / Z21) erinevate väljundäärikutega, mis sobivad erinevatele tööseadmete mudelitele.
  • Madala hooldusega disain— optimeeritud sisemine määrimine õlitaseme akna ja õhutusavaga, vähendades igapäevast hooldussagedust.
  • Täielik kohandamise tugi— OEM- ja ODM-teenus suhte, paigaldussuuna, sisend-/väljundvormi ja korpuse struktuuri osas. Proovid tarnitakse kuni 15 päevaga.

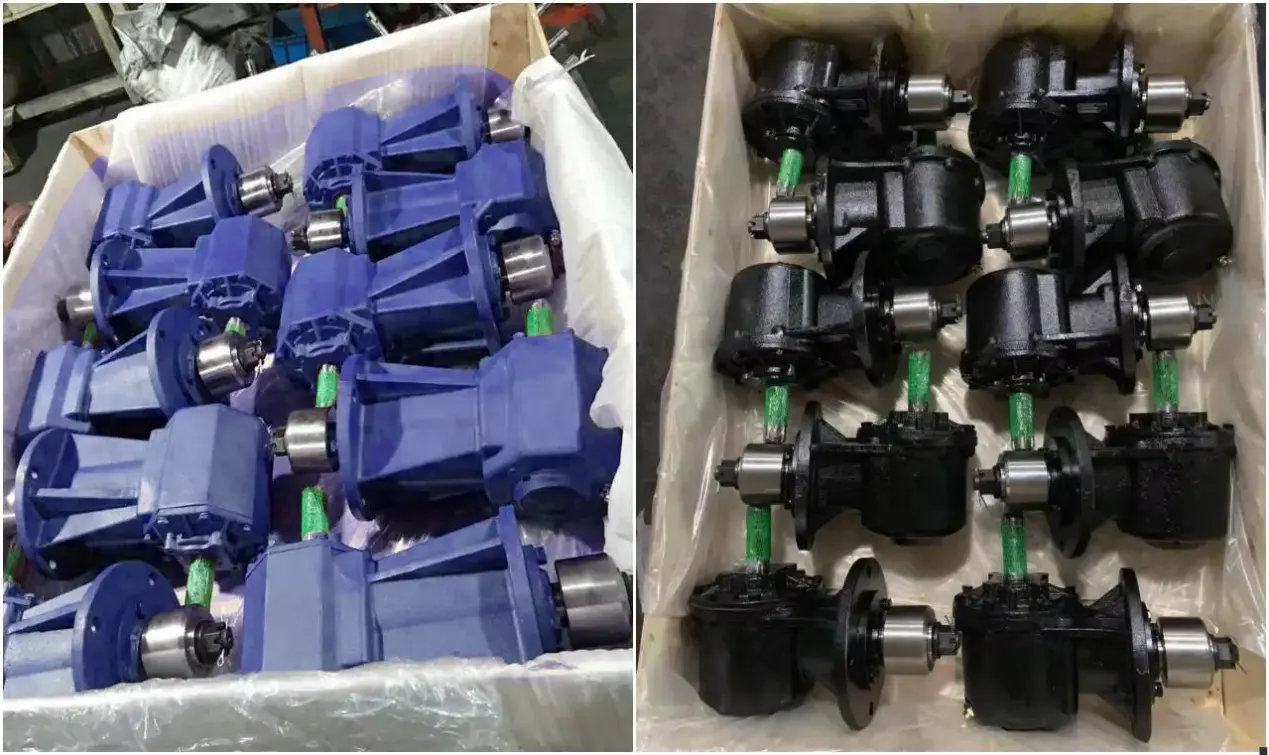

Agricultural gearbox manufactured by Raydafon
Raydafoni põllumajanduslike käigukastide sari — korpused valatakse ja töödeldakse ise, käigukastid toodetakse ja kuumtöödeldud kohapeal.

Raydafoni tooteid kasutatakse laialdaselt väikestel ja keskmistel traktoritel, mis on paigaldatud põllutöömasinatele, eriti kõrge spetsifikatsiooniga põllumajandusseadmetel Euroopa ja Ameerika turgudel. Üksused on kasutusel Saksamaal, Itaalias, Ameerika Ühendriikides ja Brasiilias koos kohalike kaubamärkide ja suurte originaalseadmete valmistajatega. Tarnime nii üksikühikuid kui ka mahttootmist ja pikaajalisi tarnelepinguid.

Lisaks põllumajanduslikele käigukastidele toodab Raydafon ka täppiskäigukasti osiplastist hammasrattad, koonilised hammasrattadjakruviülekandedtööstusautomaatika, toidumasinate ja meditsiiniseadmete jaoks, nii et mitu tugikomponenti saab hankida ühelt tarnijalt.

Valikujuhend

Kuidas valida töökohale sobiv põllumajanduslik käigukast

Hind ja välimus on valed lähtekohad. Selle, kas käigukast peab vastu hooaja või kümnendi, otsustab see, kui hästi see sobib haakeseadme, traktori ja pinnasega, millel see töötab. Allolevad neli kriteeriumi hõlmavad küsimusi, mida meie insenerid esitavad peaaegu iga päringu puhul.

  1. Esmalt kinnitage rakenduse tüüp Tööriistakategooria juhib kogu disaini. Muruniidukite käigukastid vajavad kiiret tööd ja löögikindlust. Tiisli- ja pöördtiisli käigukastid rõhutavad pöördemomenti ja konstruktsiooni tugevust. Külvikud ja pihustid kasutavad kergemaid konstruktsioone, mis nõuavad kõrgemaid jõuülekande efektiivsust ja hooldusmugavust.
  2. Sobitage paigaldus- ja ajami parameetrid Sisendkiirus ja väljundsuhe peavad vastama traktori jõuvõtuvõllile. Sisend- ja väljundvõlli läbimõõt ja ühenduse tüüp peavad ühilduma olemasoleva jõuvõtuvõlli liidesega. Paigaldusavade vahekaugus ja paigaldussuund peavad võimaldama puhtat sobivust masina raami külge. Pöörlemissuund peab olema kinnitatud, et vältida masina tagurpidi liikumist.
  3. Kontrollige materjali ja töötlemist Kvaliteetsetes põllumajanduslikes käigukastides kasutatakse kõrgtugevast malmist korpust, mille sisemised hammasrattad on valmistatud legeerterasest (nt 20CrMnTi), mis on kulumiskindluse tagamiseks karbureeritud ja karastatud. Tolmuste või mudaste töötingimuste korral peab tihenduskonstruktsioon olema spetsiaalselt tugevdatud, et takistada määrdeõli lekkimist ja liiva sissepääsu.
  4. Kontrollige pöördemomendi kandevõimet Kinnitage käigukasti maksimaalne pöördemoment tegeliku tööseadme koormuse suhtes, eriti suure koormusega töödel, nagu sügavharimine ja raske rohu niitmine. Raskeveokite käigukastid tuleks eelistada kergemale agregaadile, mis läheb kuumaks ja läheb varakult rikki.
  5. Kaaluge töökindlust Põllumajandustehnika töötab välitingimustes pidevalt. Õlitaseme vaatlusakna ja puhtalt ligipääsetava õli väljalaskeavaga käigukasti on oluliselt lihtsam hooldada ning osade saadavus loeb sama palju kui esialgne spetsifikatsioon.

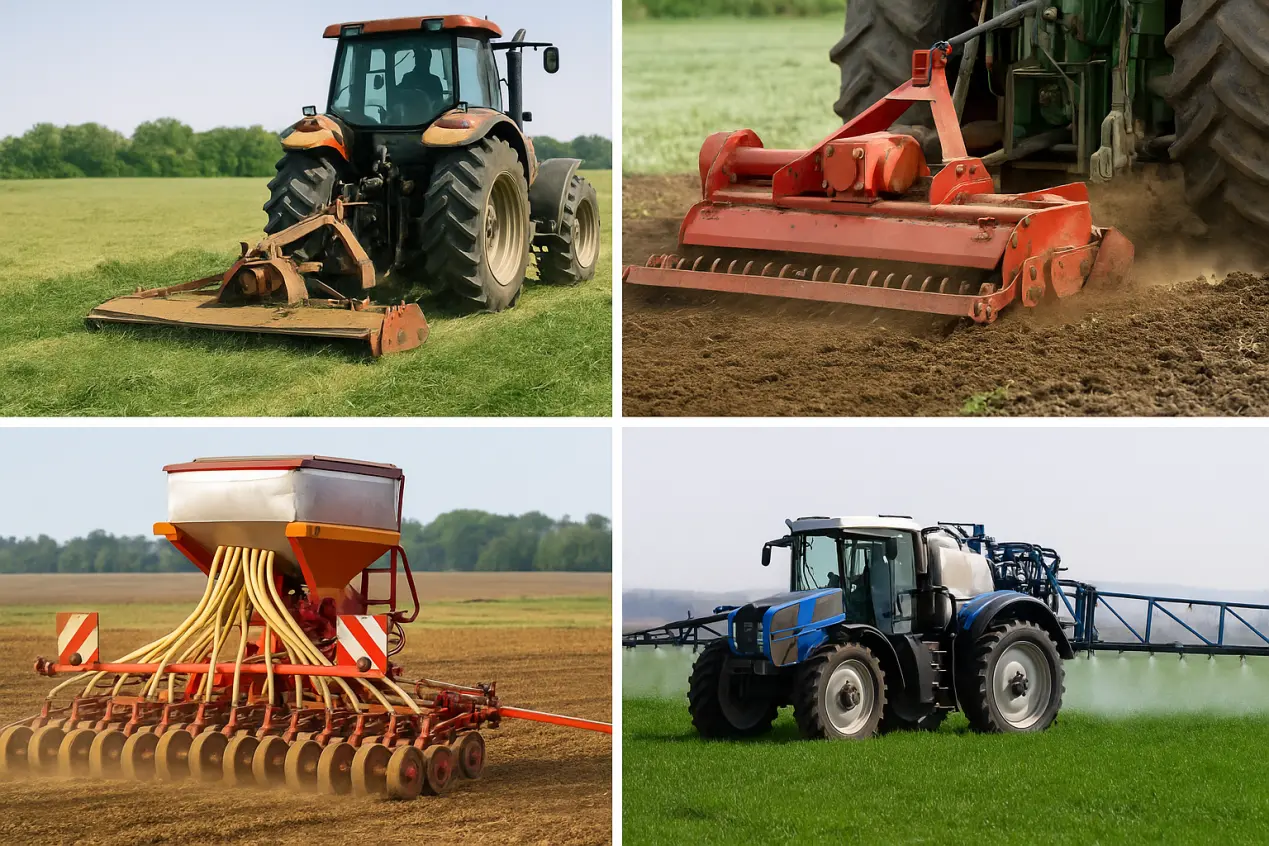

Agricultural gearbox selection and matching
Sobivussuhe, jõuvõtuvõlli liides ja paigalduse paigutus enne tootmist väldivad põllul kõige levinumaid paigaldusprobleeme.
Jõudlusandmed

Raydafoni põllumajanduslike käigukastide maksimaalne pöördemoment ja kiirus

Kandevõime on ainus tegur, mis otsustab, kas haakeseade peab üle pika suure koormusega tööhooaja. Raydafon on välja töötanud rea käigukaste alates kergetest kuni raskeveokiteni, mis hõlmavad kõiki traktorile kinnitatavaid tööseadmeid. Igale seadmele tehakse koormustest enne tehasest lahkumist.

Väljundmomendi katvus

Light seeria 100–300 N·m Pihustid, külvikud ja kerged tööseadmed, kus kaal ja tõhusus on kõige olulisemad.
Keskmine seeria 500–900 N·m Niidukid ja pöörlevad mullafreesid, mis töötavad pidevalt segapõllu tingimustes.
Raskeveokite seeria Kuni 1500 N·m Pressid, väetisegistid ja purustid, mis töötavad pidevalt suure koormusega tsükleid.
Spetsiaalselt kohandatud 2000+ N·m tipp Ekstreemsed töötingimused ja keerulised keskkonnad, mis nõuavad maksimaalset pöördemomenti.
Standardne jõuvõtuvõlli sisend 540/1000 pööret minutis Ühildub tavaliste traktorite jõuvõtuvõlli väljundliidestega kogu maailmas.
Kiire kohandatud Kuni 2000 pööret minutis Suure efektiivsusega traktoritele ja jõumasinatele, mis nõuavad suuremat sisendkiirust.

Kiirus ja tõhusus

Väljundkiirus sõltub valitud vähendusastmest, väljundvahemikud ulatuvad olenevalt mudelist mõnekümnest kuni mitmesaja pööret minutis. Hammasrattad jahvatatakse suure täpsusega optimeeritud hambakujuga, et tagada sujuv haardumine suurel kiirusel, andes ülekandeefektiivsuse üle 96% ja töömüra kontrolli all alla 72 dB.

Tõhusus 96%+ <72 dB Müra PTO 540 p/min PTO 1000 p/min 2000 p/min suur kiirus Koormust testitud

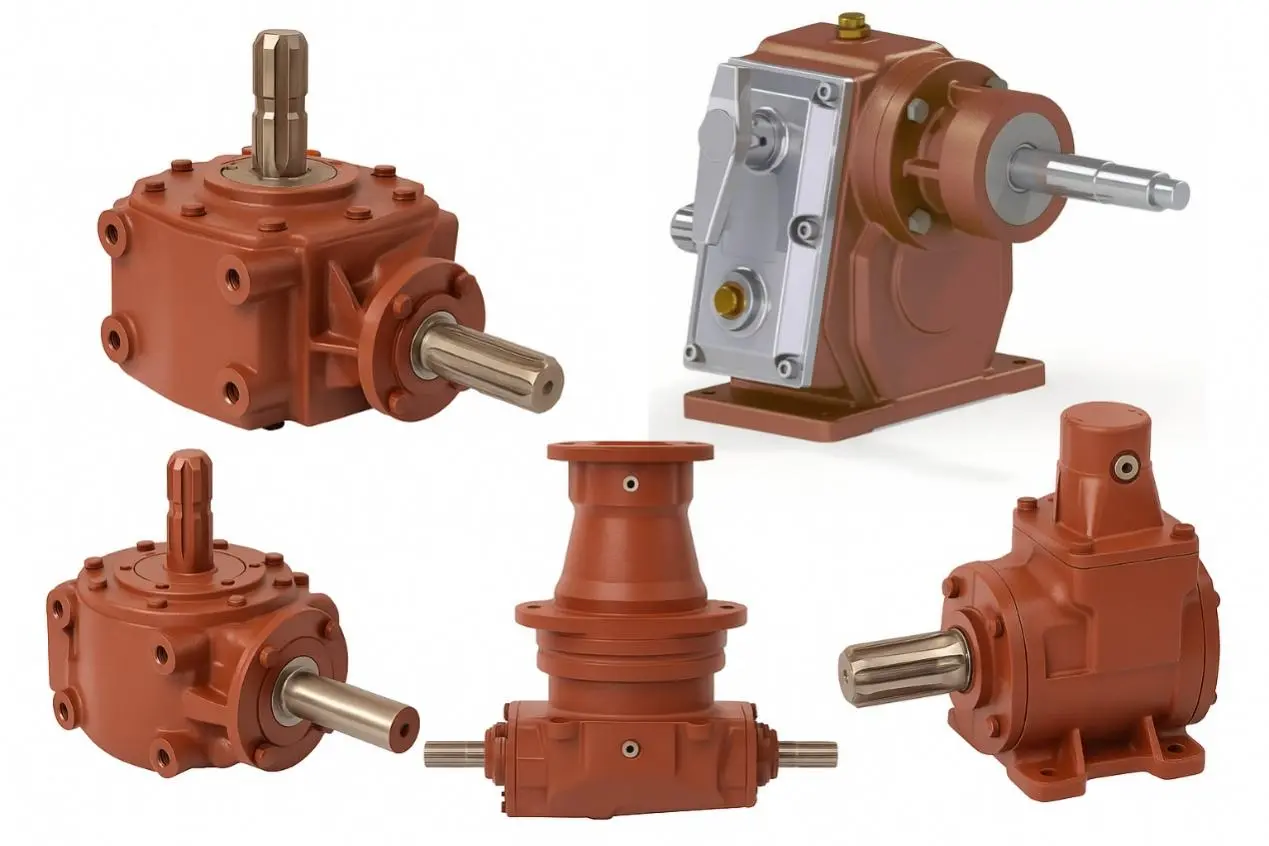

Raydafon agricultural gearbox torque and speed range
Iga käigukasti laaditakse ja testitakse enne tarnimist, et kinnitada kandevõimet vastavalt kliendi spetsifikatsioonidele.
Hoolduskõlblikkus

Kas põllumajandusmasinate käigukasti on lihtne lahti võtta ja parandada?

Igapäevasel kasutamisel käigukast lõpuks kulub, lekib õli või kostab ebatavalist käigumüra. Sel hetkel on oluline, kui kiiresti saab seadet avada, kontrollida ja uuesti kasutusele võtta. Raydafoni käigukastid on disainitud selle praktilise reaalsuse järgi – üldiselt kompaktsed, kuid neid on lihtne lahti võtta ja ümber ehitada.

  • Modulaarne disain— sisendvõll, väljundvõll, käigukast ja korpus on kokku pandud standardsetest osadest. Enamiku demonteerimis- ja monteerimistööde jaoks piisab tavalistest tööriistadest.
  • Lihtne kest ja selge poldi paigutus— korpus on sümmeetriline poolitatud malmkonstruktsioon takistusteta, hästi paigutatud poltidega. Katte avamiseks ja sisemiste osade kontrollimiseks vabastage need järjest.
  • Suur osade ühisosa— hammasrattad, õlitihendid ja laagrid on standardsuuruses ja väga vahetatavad. Varuosad tellitakse osanumbri järgi ilma eritellimusel valmistamiseta.
  • Dokumentatsioon kaasas— iga käigukast tarnitakse koos osade numbreid, montaažijärjestust ja ettevaatusabinõusid hõlmava lahtivõtmisjuhistega ettevõttesiseseks remondiks või meie tehnilise meeskonna kaugtoe saamiseks.
  • Soovitatav ülevaatuse intervall— kontrollige õlitihendi kulumist iga 500 töötunni järel ja kontrollige käigukasti ühenduspinda ebatavalise kulumise või löökide suhtes. Õigeaegne ravi pikendab oluliselt kasutusiga.

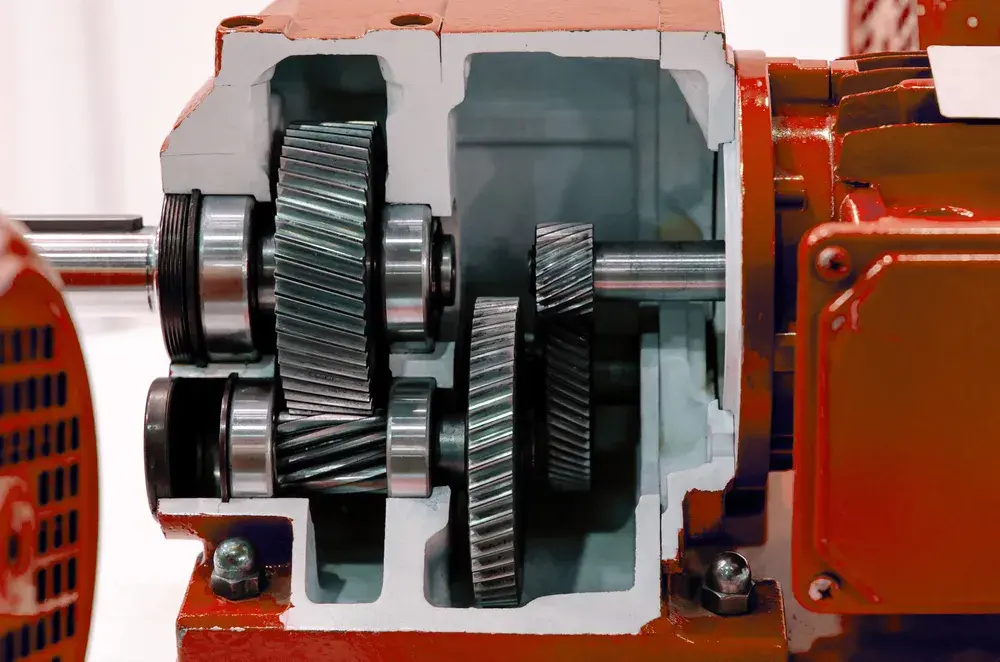

Agricultural gearbox disassembly and maintenance
Moodulkonstruktsioon standardiseeritud siseosadega hoiab kohapeal hoolduse lihtsana ja varuosade kulud prognoositavad.

Mida soovitame autopargi operaatoritele

Hoidke laos üks õlitihend ja laagrikomplekt iga käigukasti mudeli kohta. 500-tunnise ülevaatustsükli korral muudab see hooaja keskel tekkinud rikke samapäevaseks remondiks, mis tavaliselt erineb saagikoristusakna säilitamise ja selle kaotamise vahel.

Ostja küsimused

Põllumajanduse käigukasti KKK

Millist teavet pean käigukasti hinnapakkumise saamiseks saatma?

Saatke tööseadise tüüp, traktori jõuvõtuvõlli kiirus, nõutav väljundkiirus või suhe, maksimaalne töömoment, sisend- ja väljundvõlli mõõtmed, kinnitusavade vahekaugus ja paigaldussuund. Joonis, näidisfoto või osanumber kiirendab kinnitamist tunduvalt.

Kas saate ehitada käigukasti konkreetse kaubamärgi asendamiseks?

Jah. Toodame regulaarselt väljakujunenud mudelitele sobitatud asenduskäigukaste, sealhulgas Comeri ja sarnaste seeriatega ühilduvaid söödamikseri käigukaste. Saatke originaalosa number või mõõtmetega joonis ja me kinnitame sobivuse enne tootmist.

Mis on kohandatud käigukasti näidistööaeg?

Kohandatud proovid tarnitakse tavaliselt umbes 15 päeva jooksul, olenevalt korpuse keerukusest ja hammasrataste lõikamise nõuetest. Mahulise tootmise ajastus kinnitatakse koos pakkumisega.

Kuidas tulete toime määrimis- ja hooldusnõuetega?

Iga käigukast on varustatud õlitaseme akna ja õhutusavaga. Soovitame kontrollida õlitihendi seisukorda iga 500 töötunni järel ja kontrollida hammasratta ühenduspinda kulumise suhtes. Üksikasjalikud hooldusjuhised on iga seadmega kaasas.

Kas tarnite lisaks käigukastile ka muid jõuülekande komponente?

Jah. Raydafon toodab kaKardaanvõllid, planetaarkäigukastid, ussikäigukastid, täppiskäigud jahüdrosilindrid, seega saab kogu tööseadme jõuülekande hankida ühelt tarnijalt.

Kas saate pakkuda mahutoodangut ja pikaajalisi lepinguid?

Jah. Toetame nii üksikute ühikute oste kui ka suuremahulisi kohandamis- ja pikaajalisi tarnelepinguid. Tingimuste arutamiseks võtke meiega ühendust oma aastamahtude ja nõutavate spetsifikatsioonidega.

Hankige oma põllumajanduse käigukasti pakkumine

Saatke meile oma tööseadise tüüp, jõuvõtuvõlli kiirus, suhe, pöördemomendi nõue ja kinnitusdetailid. Raydafon kinnitab spetsifikatsiooni, soovitab sobivat seeriat ja tagastab pakkumise koos tarneajaga. Soovi korral on saadaval valikujuhendid ja tehniliste parameetrite tabelid.

View as

Väetise külviku käigukast EP190-R3 Fertilizer Broadcasterile

Väetise külviku käigukast EP190-R3 Fertilizer Broadcasterile

Hiina tootja ja tarnijana valmistasime selle käigukasti oma tehases. See on spetsiaalselt kohandatud mudeli EP190-R3 jaoks. Kiiruse suhe 5,8:1 on täpselt õige. Paksendatud malmkast ei karda 300 kg väetist. Fertilizer Broadcasteri väetisekülviku käigukast EP190-R3 on kõik kõrgsageduskarastusega "haamritud" ja hambapind on piisavalt kõva, et HRC55 kulumistestile vastu pidada. Osakeste hõõrdumine ja konarused põllul väetise laotamisel ei mõjuta meie toodete toimivust. Hind on soodne otse tehasest!
Väetise külviku käigukast EP35 Fertilizer Broadcasterile

Väetise külviku käigukast EP35 Fertilizer Broadcasterile

Professionaalse tootja ja tarnijana Hiinas on Raydafoni enda tehas loonud geniaalselt väetisekülviku käigukasti EP35 väetisekülviku jaoks, mis on spetsiaalselt loodud väetisekülvikute jaoks! Toode sobib tavalistele väetisekülviku mudelitele ning kiiruse suhe on täpselt sobitatud EP35 seeriaga. Kast on valmistatud ülitugevast survevalu alumiiniumsulamist, mis on kerge, kuid tugeva löögikindlusega ja talub 8 tundi pidevat kõrge intensiivsusega tööd. Hammasrattad on nitreeritud, pinna kõvadus on HV700 ja kulumiskindlus on 50%. Alates uurimis- ja arendustegevusest ja tootmisest kuni kvaliteedikontrolli ja tarnimiseni juhime kogu protsessi ning pakume teile tõhusaid ja vastupidavaid väetisekülviku ülekandelahendusi väga konkurentsivõimelise hinnaga!
Söödasegisti käigukast TMR mikseri EP-RMG jaoks

Söödasegisti käigukast TMR mikseri EP-RMG jaoks

Hiina võimsa tootja ja tarnijana on Raydafoni oma tehases toodetud söödamikseri käigukast TMR-segistile EP RMG spetsiaalselt loodud täppissöötmiseks! Toode sobib EP RMG seeria TMR mikseritele, mille kiiruse suhted jäävad vahemikku 3:1 kuni 12:1. Kasti korpus on valmistatud paksendatud malmist ja talub 10-tonnist sööda segamiskoormust. Hammasrattad on karburiseeritud ja karastatud ning hambapinna kõvadus ulatub HRC58-ni ning kulumiskindlus paraneb 40%. See on varustatud imporditud laagritega, mis toetavad 24-tunnist pidevat tööd ilma ummistusteta. Alates uurimis- ja arendustegevusest kuni koostamiseni kontrollime rangelt kvaliteeti kogu protsessi vältel ning pakume tõhusaid ja stabiilseid ülekandelahendusi rantšodele väga konkurentsivõimelise hinnaga!
Comeri asendussöödasegisti käigukast

Comeri asendussöödasegisti käigukast

Raydafoni toodetud asendus C3A söödamikseri käigukastile, mida kasutatakse segavagunites ja TMR-sööturites. Arvestuslik sisendkiirusega 540 p/min ja kuni 92 kW sisendvõimsusega, 1-3/4-tolliste Z20 splined sisend- ja väljundühendustega standardse C3A kinnitusmustri alusel. Korpus on malmist; hammasrattad on karburiseeritud ja summutatud kuni HRC55 või kõrgemale kulumis- ja löögikindluse tagamiseks ning imporditud kiired laagrid kannavad pideva igapäevase töö käigus segamiskoormust. Selle mustri jaoks on saadaval suhted 1:1 ja 1,8:1. Ühildub Aksa, DAF Agro, Falke Maschinenbau, Euromilki ja Metal-Fachi segavagunitega. Comer ja C3A on ettevõtte Comer Industries kaubamärgid; Raydafon on sõltumatu tootja ega ole nendega seotud. Saatke oma suhe ja foto vanast nimesildist, et saada kinnitust ja pakkumist 24 tunni jooksul.
Hiina usaldusväärse Põllumajanduslik käigukast tootja ja tarnijana on meie tooted läbinud CE-sertifikaadi. Kui soovite osta kvaliteetseid tooteid, võtke meiega ühendust.
