Worm Gearbox Supplier for Stable Transmission and Long Service Life

Ussikäigukasti tootja – stabiilne käigukast, mõistlik hind

Raydafonon Hiinas asuv usside reduktorite tehas. Vastame seadmete vajadused täpselt ja pakume stabiilset kvaliteeti mõistlike hindadega.

Eluase ja struktuur

  • Ühes tükis ülitugevast alumiiniumisulamist või malmist korpus
  • Tugev, korrosioonikindel
  • Sobib kõrge õhuniiskuse, suure tolmu ja sagedase vibratsiooni korral

Gear & Worm

  • Tiguratas: suure jõudlusega vasesulam
  • Uss: kvaliteetne legeerteras
  • Täpselt lihvitud ja kuumtöödeldud
  • Sujuv sidumine, madal müratase, kõrge efektiivsus

Testimine ja määrimine

  • Koormatuseta sõidukatse
  • Õlitihendi tihendamise katse
  • Hamba pinna kokkupuute test
  • Sünteetiline määre või käigukastiõli, -20 ℃ kuni +80 ℃

Meie tigukäigukastid teenindavad kodumaiseid masinatootjaid ja ekspordivad neid Euroopasse, Ameerikasse, Kagu-Aasiasse ja Lähis-Itta. Järgime põhimõtet "usaldusväärsem edastamine ja tõhusam teenindus".Võtke meiega ühendusthinnapakkumise jaoks.

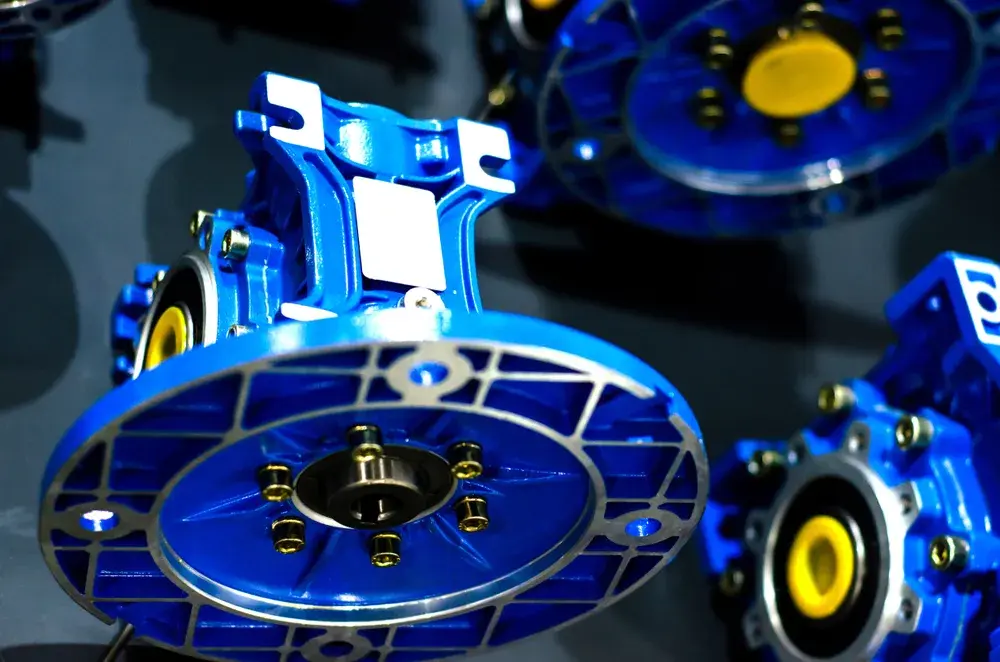

Raydafon worm gearbox housing and structure

Kuidas reguleerida tagasilööki ussikäigukastis

Tagasilöök on väike vahe ussi ja tiguratta hammaste pindade vahel. See mõjutab stabiilsust, tõhusust ja kasutusiga. Raydafoni käigukastid on eelseadistatud, kuid lõtk võib pikaajalisel kasutamisel või uuesti paigaldamisel muutuda.

1
Lülitage toide välja ja laadige maha Pöörlemisohu vältimiseks lülitage reduktor välja ja laadige koorem täielikult maha. Enne lahtivõtmist puhastage pind.
2
Kontrollige reguleerimisstruktuuri NM jaoksRV seeria tigukäikreduktorid, enamikul mudelitel on peenreguleerimiseks ekstsentriline sisendvõlli pesa või ääriku eelpingutusmehhanism.
3
Reguleerige haardumissügavust Keerake sisendotsas lahti tiguvõlli kinnituspoldid. Haardumissügavuse muutmiseks reguleerige ekstsentrilist hülsi või laagripesa või muutke tihendi paksust, et täpsustada aksiaalset kaugust.
4
Proovisõit Käivitage esmalt tühikoormuse test, seejärel täiskoormuse test. Ärge pingutage üle – see põhjustab kuumust, kulumist ja varajasi kahjustusi.

Soovitatav tagasilöögi ulatus

0,08 mm – 0,15 mm

Tagab hea sidumise tõhususe ilma kinnikiilumise või suurema kulumiseta.

Kui käigukasti külg kulub tugevalt, laagrid on lahti või korpus on deformeerunud, peatage ja vahetage osad välja või võtke ühendust Raydafoni tehnilise toega. Kõik käigukastid läbivad enne saatmist hambapinna kontakti tuvastamise ja koormuseta töötamise testid. Pakume ka tehnilist kaugabi, sealhulgas videojuhiseid ja konstruktsioonijooniste analüüsi.

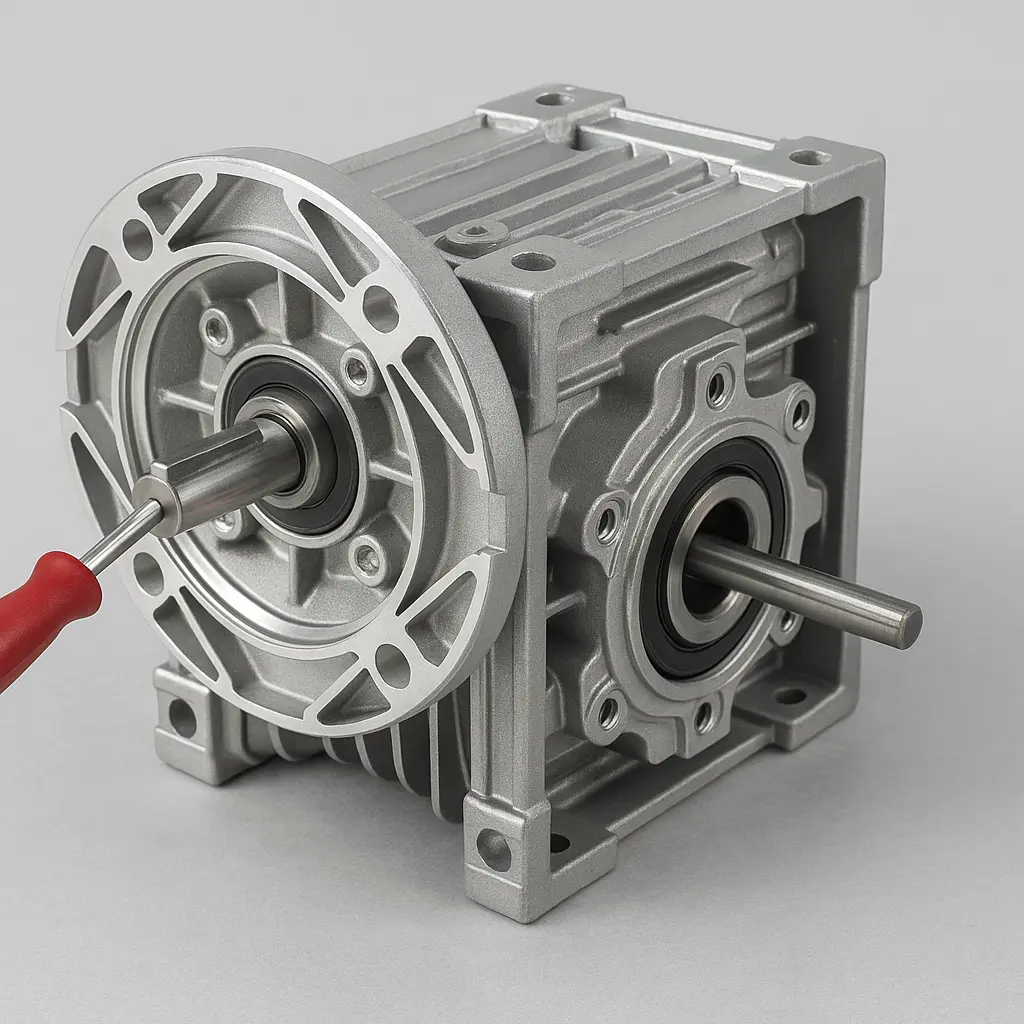

Worm gearbox backlash adjustment

Kuidas arvutada ussi käigukasti suhet

Ülekandeaste (vähendusaste) on a valimisel või projekteerimisel põhiparameeterussi käigukast. Kinnitage see enne mudeli valimist.

Põhivalem

Jõuülekanne = tiguratta hambad ÷ tigupead

Ussiratta hambad Ussipead Jõuülekande suhe Väljundkiirus
40 1 (üksik) 40:1 1/40 sisendist
40 2 (kahekordne) 20:1 1/20 sisendist

Nimesildile või joonisele on märgitud ussiratta hambad — levinud väärtused on 30, 40, 50, 60. Ussipead on tavaliselt 1 või 2, mis näitavad, mitu hammast tiguratas tigu pöörde kohta pöörleb.

Raydafon pakub standardseid suhteid vahemikus i=7,5 kuni i=100. Saadaval on mitmeastmelised kombinatsioonid — näiteks 40:1 esimene aste pluss 5:1 teine ​​aste annab kogusuhteks 200:1.

Valiku märkus:Liiga suur suhe vähendab tõhusust ja suurendab suurust. Liiga väike suhe annab ebapiisava väljundpöördemomendi. Võtke arvesse ka väljundpöördemomenti, efektiivsuse kadu ja töötsüklit.

Raydafon oskab teie sisendvõimsuse, töökiiruse ja koormusomaduste põhjal soovitada õiget mudelit ja suhet. Meie tehniline meeskond pakub täielikke valiku arvutamise teenuseid.Võtke meiega ühendusttehnilise toe ja kohandatud soovituste saamiseks.

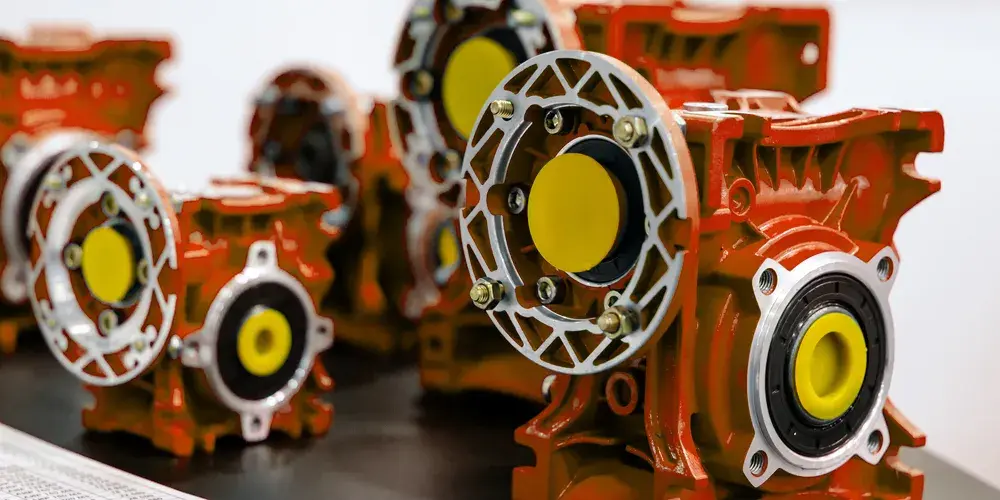

Worm gearbox ratio calculation

View as

WPDA seeria ussikäigukastid

WPDA seeria ussikäigukastid

WPDA-seeria tigukäigukastid — 13 raami suurust (40–250), suhted 5:1 kuni 100:1, väljundmoment 15–2500 N·m, sisendvõimsus 0,12–15 kW, IP65 malmist korpus sundmäärdega. Tiguratas kustutatakse ja jahvatatakse tasemele HRC 58–62; topelthuuletihend hoiab jahutolmu, põllumuda ja pesuvee käigukastist eemal. Saadaval on jala, ääriku ja õõnesvõlli kinnitus ning väljundvõlli saab töödelda, et see sobiks teie olemasoleva mootoriga. Saatke oma sisendvõimsus, nõutav suhe ja mootori äärik – tagastame 24 tunni jooksul sobiva raami, mõõtude joonise ja tehasepoolse hinnapakkumise.
WPA-seeria ussikäigukastid

WPA-seeria ussikäigukastid

Professionaalse Hiina tehase ja tootjana, kes on ülekandeseadmete valdkonnaga põhjalikult tegelenud, tõi Raydafon turule WPA-seeria ussikäigukastid, mida laialdaselt eelistatakse nende kõrge kulukuse tõttu. Selle seeria reduktsiooniaste hõlmab 5:1 kuni 100:1, väljundpöördemoment ulatub 10Nm-2000Nm, see sobib 0,06kW-15kW mootoritele ja toetab mitmesuguseid paigaldusmeetodeid, nagu jalad ja äärikud, mida saab hõlpsasti kohaneda selliste stsenaariumidega nagu materjali transport ja keskkonnakaitseseadmed. Usaldusväärse tarnijana pakub Raydafon kohandatud teenuseid ja läbipaistvaid hindu. Maksumus on 30% madalam kui sama jõudlusega imporditud kaubamärkidel, mis on väikeste ja keskmise suurusega ettevõtete jaoks eelistatud lahendus oma seadmete uuendamiseks.
EP-NRV-F ühe täisvõlli sisendtigu käigukast

EP-NRV-F ühe täisvõlli sisendtigu käigukast

Hiinas professionaalsete tööstuslike ülekandeseadmete valdkonnas tuntud tehase ja tootjana tõi Raydafon turule EP-NRV-F ühe tahke võlliga sisendtigukäigukasti, mis on suurepärane tiguülekande reduktor. Toode kasutab ühe tahke võlli sisendkonstruktsiooni, millel on kompaktne struktuur ja stabiilne töö, kõrge pöördemomendi ülekandevõime ning seda saab kohandada mitmesuguste tööstuslike rakenduste stsenaariumidega. Selle spetsifikatsioonid hõlmavad mitmesuguseid reduktsioonisuhte valikuid (nt 7,5:1 kuni 100:1), laia valikut nimiväljundpöördemomente (10Nm–1800Nm), sisendvõimsuse kohandamist 0,06kW–15kW mootoritele ja kaitsetaset IP55, et tagada usaldusväärne töö karmides töötingimustes. Kvaliteetse tarnijana pakub Raydafon paindlikke kohandamisteenuseid ja väga konkurentsivõimelisi hindu, et rahuldada klientide erinevaid vajadusi tõhusate ülekandelahenduste järele.
EP-NMRV tigukäigukast väljundäärikuga

EP-NMRV tigukäigukast väljundäärikuga

Raydafoni väljundäärikuga EP-NMRV tigukäigukast on oma kvaliteedi poolest tööstuse parim! Mudeleid on erinevaid alates NMRV025 kuni NMRV150, võimsusega 0,06 kW kuni 15 kW ja pöördemomendiga kuni 1800 Nm. See sobib nii väikeste kui ka suurte masinatega. Karp on valmistatud kulumiskindlast alumiiniumisulamist, mis on kerge ja vastupidav. Väljundääriku konstruktsiooni saab otse ühendada erinevate tööstusseadmetega ja seda on ka lihtne paigaldada. Tiguülekanne on valmistatud kulumiskindlast tinapronksist, millel on kõrge ülekandeefektiivsus ja väike müra. Hiinas tuntud tootjana kontrollib Raydafon kvaliteeti kogu protsessi vältel ja on usaldusväärne tarnija!
Hiina usaldusväärse Ussi käigukast tootja ja tarnijana on meie tooted läbinud CE-sertifikaadi. Kui soovite osta kvaliteetseid tooteid, võtke meiega ühendust.
