Hüdraulika silindrite tootja raskeveokite jaoks

Raydafon hüdrosilinder

Ekskavaatorite, harvesterite, traktorite ja eritellimusmasinate hüdrosilindrite tootja

Raydafonehitab hüdrosilindreid ehitusmasinate, põllumajandusseadmete, tööstusmasinate ja muude hüdrauliliste rakenduste jaoks. Pakume standardseid ja täielikult kohandatud silindreid, mis põhinevad ava läbimõõdul, varda läbimõõdul, käigu pikkusel, paigaldustüübil, töörõhul ja töötingimustel.

Iga silinder toodetakse kinnitatud jooniste, näidiste või võtme mõõtmete alusel. Tootmine keskendub mõõtmete täpsusele, tihendusvõimele ja stabiilsele tööle korduvate hüdrauliliste koormuste korral – kolm tegurit, mis määravad, kas silinder peab vastu hooaja või kümnendi.

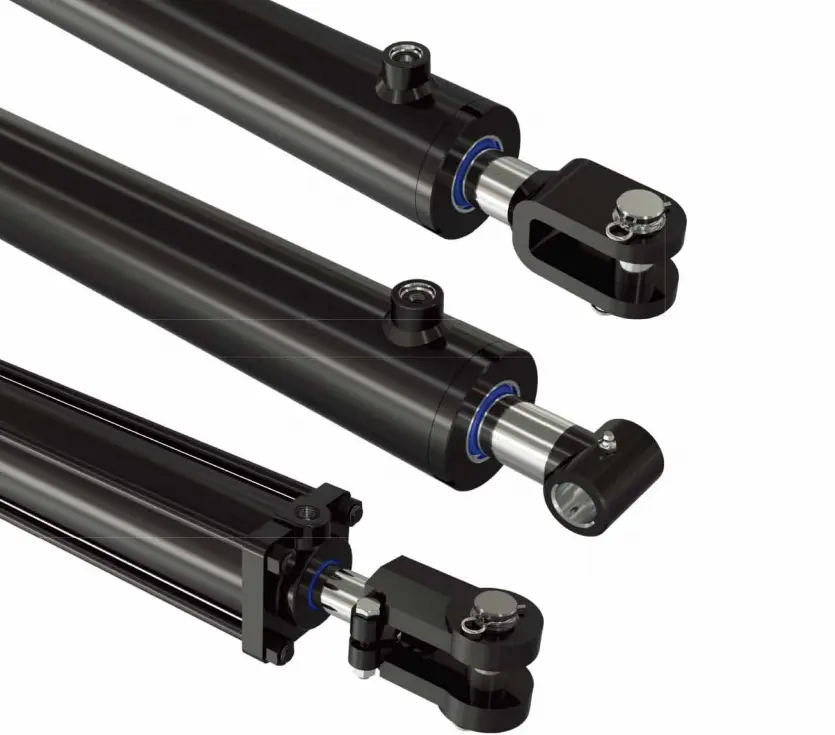

hydraulic cylinders
01

Hüdraulika silindrite ehitus ja peamised osad

Hüdrauliline silinder muudab hüdraulilise rõhu lineaarseks mehaaniliseks liikumiseks. Selle jõudlus sõltub sellest, kui täpselt selle põhikomponendid on omavahel sobitatud.

  • Silindri tünn— moodustab hüdraulikaõli survekambri ja juhib kolvisõlme.
  • Kolb— muudab hüdraulilise rõhu lineaarseks jõuks.
  • Kolvivarras— kannab silindri jõu üle masina mehhanismile.
  • Lõppkaas— toetab ja asetab sisemised osad, hoides silindri konstruktsiooni koos.
  • Tihendid— vältige õlileket ja hoidke saaste silindris eemal.
  • Paigalduskomponendid— äärikud, rõngad, klambrid, sfäärilised liigendid ja muud paigaldusega sobivaks valitud ühendused.

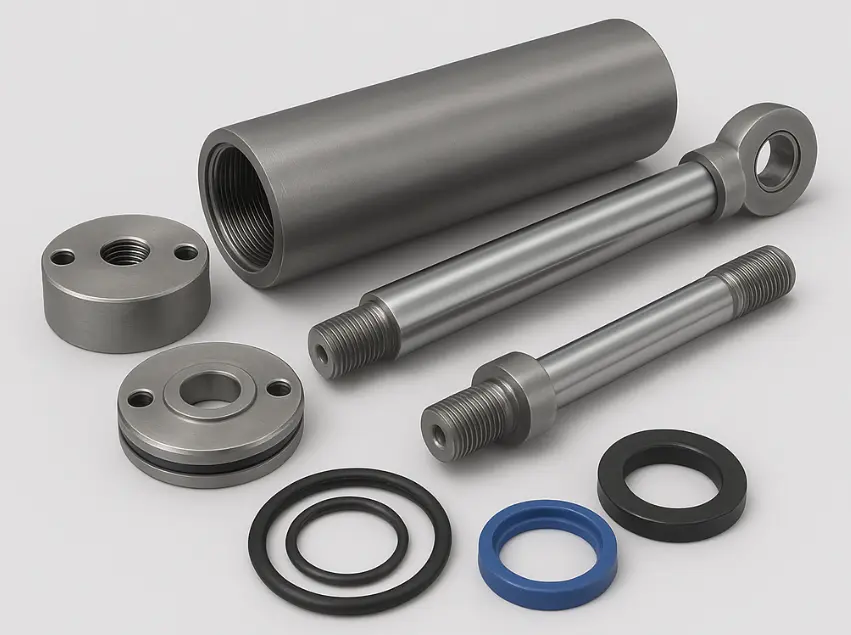

Hydraulic Cylinder Construction and Main Parts
02

Kuidas mõõta hüdrosilindrit enne tellimist

Täpne mõõtmine on vahe sisse- ja tagasisaadetise vahel. Enne silindri eemaldamist lülitage seade välja, vabastage hüdrauliline rõhk ning puhastage silinder ja ühenduspiirkonnad. Kasutage kogu ulatuses kalibreeritud mõõtevahendeid.

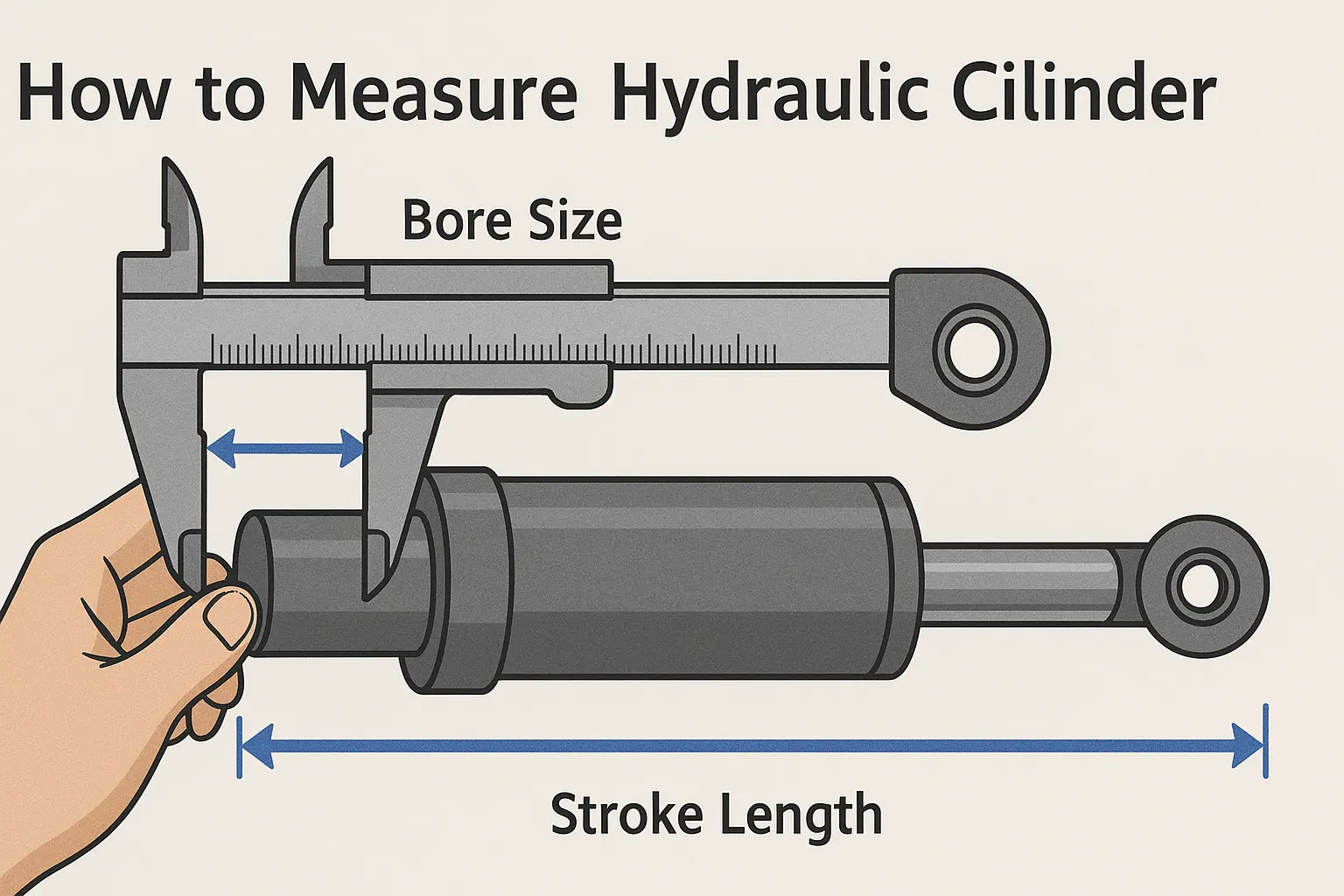

How to Measure Hydraulic Cylinder

Esmalt vajame viit mõõdet

  • Ava läbimõõt— silindri siseläbimõõt, mõõdetuna rohkem kui ühes kohas kulumismuutuste kontrollimiseks.
  • Varda läbimõõt— kolvivarda läbimõõt mõõdetuna puhtal, kulumata lõigul ja eri suundadest.
  • Löögi pikkus— täielikult sissetõmmatud ja täielikult väljatõmmatud asendi vaheline kaugus.
  • Üldpikkus— silindri pikkus märgitud võrdlusasendis, tavaliselt sissetõmmatud.
  • Paigaldustüüp— kinnitage ühendus mõlemas otsas: äärik, rõngas, klahv või sfääriline kinnitus.
Valik 01 Koormus ja rõhk

Nõutav töörõhk, tõuke- või tõmbejõud ja töötsükkel.

Valik 02 Geomeetria

Puur, varras, käik, paigaldusmõõtmed ja ühenduse tüüp.

Valik 03 Töötingimused

Hüdraulikaõli tüüp, töötemperatuur, töökeskkond, liikumissagedus.

03

Hüdraulika silindrite rakendused

Raydafoni hüdrosilindrid on ehitatud seadmetele, mis vajavad reaalsetes välitingimustes päevast päeva kontrollitud lineaarset liikumist ja usaldusväärset tõstejõudu.

Ekskavaatorid ja laadurid Buldooserid ja pinnase teisaldamine Traktorid ja tööriistad Kombain ja riisikombain Hüdraulilised pressid Materjalikäitlusseadmed Tootmis- ja automatiseerimismasinad Kaevandamine ja rasketehnika Eriotstarbelised eritellimusmasinad
04

Miks valida Raydafon oma hüdrosilindrite tarnijaks?

Ehitatud jooniste, näidiste ja töötingimuste järgi

Selle asemel, et sundida teie masinasse kataloogiosa, lähtume silindri tegelikest töötingimustest ja töötame tagasi sobiva spetsifikatsioonini.

  • Standardsed ja kohandatud valikud— standardsete spetsifikatsioonide või kliendi jooniste ja näidiste alusel toodetud balloonid.
  • Rakendusepõhine valik— tegelikele töötingimustele vastavad ava, varda, käigu, paigaldus- ja tihendusspetsifikatsioonid.
  • Tihendusjõudluse fookus— tihenduskonfiguratsioonid, mis on valitud õlilekke kontrollimiseks korduva tsükli ajal, mitte ainult esimesel kokkupanekul.
  • Koormuse paindlikkus— rõhu, koormuse, käigu ja töösageduse järgi valitud konstruktsioonid.
  • Ühekordne jõuallika toide— Raydafon tarnib kaPõllumajanduslik käigukast, Planetaarne käigukastjaKardaanvõll, seega võib ühelt tarnijalt pärineda mitu jõuülekande ja hüdraulika komponenti.
Raydafon factory

Küsige hüdrosilindri spetsifikatsiooni

Olemasoleva silindri väljavahetamine või uue masina väljatöötamine? Saatke joonis, näidis, osa number või võtme mõõdud. Raydafon vaatab nõude üle ja kinnitab enne tootmise alustamist sobiva silindri konfiguratsiooni, paigaldusmõõtmed ja spetsifikatsioonid.

View as

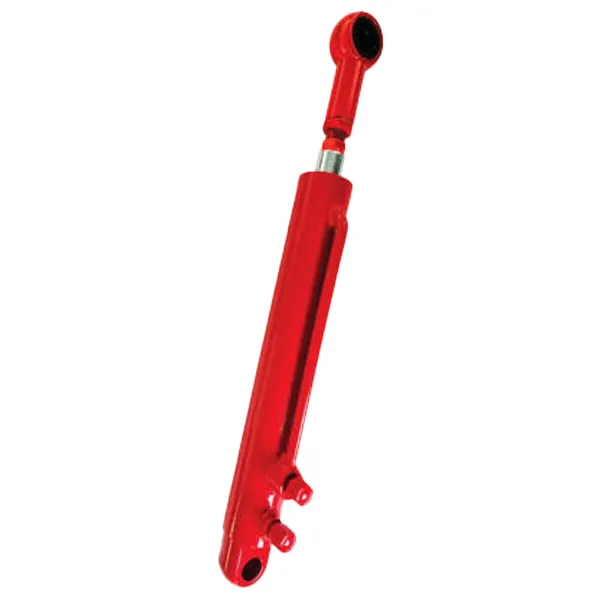

EP-YD40-245-D5 harvesteri hüdrosilinder

EP-YD40-245-D5 harvesteri hüdrosilinder

Hiina tootja ja tarnija Raydafon toodab EP-YD40-245-D5 harvesteri hüdrosilindrit ettevõttesiseselt. See on hädavajalik maisi- ja sojakombainide konveierisüsteemi tõstmiseks ja langetamiseks, aga ka silohoidla ümber- ja ümberpööramiseks. 40 mm ava ja 245 mm käiguga talub 16 MPa survet. Kroomitud kolvivarras on kulumiskindel, samas kui õmblusteta terasest silinder on vastupidav. Tihendid on õlikindlad ja lekkekindlad. Meil on ranged kontrollid tootmisest saatmiseni ja hind on mõistlik. Nautige harvesteri sujuvat tööd!

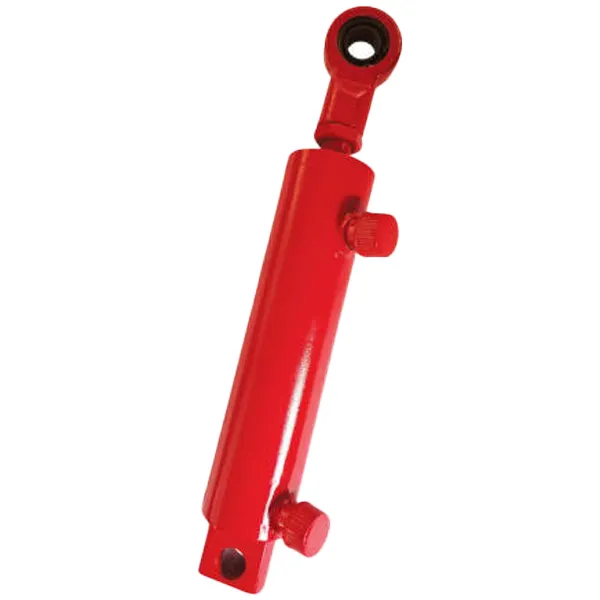

EP-YS50E-001 Harvesteri roolimise hüdrosilinder

EP-YS50E-001 Harvesteri roolimise hüdrosilinder

Hiina tootja ja tarnija Raydafon toodab EP-YS50E-001 harvesteri hüdrosilindri roolimishüdraulilist silindrit, mis on spetsiaalselt ette nähtud juhtimiseks. See on hädavajalik nisu- ja riisikombainide pööramiseks ja manööverdamiseks põllul. 50 mm ava ja 153 mm käiguga talub 20 MPa survet. Kroomitud kolvivarras on kulumiskindel, silindri silinder on valmistatud vastupidavast õmblusteta terasest. Tihendid on õlikindlad ja lekkekindlad. Jälgime hoolikalt tootmist ja oleme sobiva hinnaga. Kasutage seda harvesteri sujuvaks juhtimiseks!

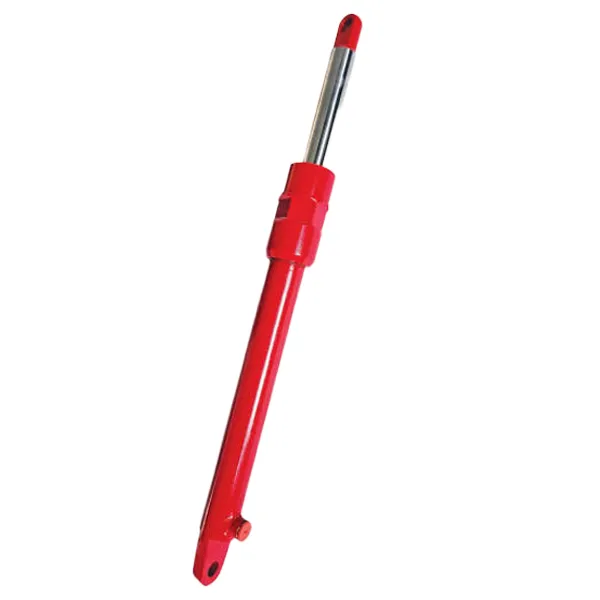

EP-YD40-270 harvesteri hüdrosilindri lõikeplatvormi silinder

EP-YD40-270 harvesteri hüdrosilindri lõikeplatvormi silinder

Hiina tootja ja tarnija Raydafon toodab EP-YD40-270 harvesteri hüdrosilindri lõikeplatvormi silindrit ettevõttesiseselt. Seda silindrit kasutatakse päise jaoks. Sellel on 40 mm ava, 270 mm käik ja see talub 18 MPa survet. Kolvivarras on kulumiskindluse tagamiseks kroomitud ja silindri silinder on valmistatud vastupidavast õmblusteta terasest. Tihendid on õlikindlad ja lekkekindlad. Jälgime hoolikalt oma tootmis- ja tarneprotsessi ning pakume mõistlikku hinda. See on teie harvesteri heedri usaldusväärne kaaslane!
EP-HH-YG45*220 Harvesteri hüdrosilinder

EP-HH-YG45*220 Harvesteri hüdrosilinder

Hiina tootja ja tarnija Raydafon toodab EP-HH-YG45*220 harvesteri hüdrosilindrit meie enda tehases. Seda silindrit kasutatakse tavaliselt harvesterite tõste- ja langetussüsteemides. Sellel on 45 mm ava, 220 mm käik ja see talub rõhku kuni 16 MPa. Kroomitud kolvivarras on kulumiskindel ja silindri silinder on valmistatud vastupidavast õmblusteta terasest. Tihendid on õlikindlad ja praktiliselt lekkekindlad. Jälgime hoolikalt kvaliteeti tootmisest tarnimiseni ja hind on mõistlik. Selle hüdrokomponendi lisamine oma harvesterile muudab selle sujuvaks!
EP-YD25-001A Harvesteri hüdrauliline silinder Pilliroo ratta silinder

EP-YD25-001A Harvesteri hüdrauliline silinder Pilliroo ratta silinder

Hiina tootja ja tarnija Raydafon toodab EP-YD25-001A harvesteri hüdraulilist silindrit pilliroo rattasilindrit, mis on spetsiaalselt ette nähtud rullidel kasutamiseks. Sellel on 25 mm ava, 235 mm käik ja see talub 12 MPa survet. Kroomitud kolvivarras on kulumiskindel, silindri silinder on valmistatud vastupidavast õmblusteta terasest. Tihendid on õlikindlad ja lekkekindlad. Jälgime hoolikalt tootmist ja tagame mõistliku hinna. See on töökindel ja töökindel hüdrosilinder harvesterirullidele!
EP-YS40F harvesteri hüdrosilinder, astmeteta kiirusega silinder

EP-YS40F harvesteri hüdrosilinder, astmeteta kiirusega silinder

Hiina tootja ja tarnija Raydafon toodab spetsiaalselt harvesteri ülekandesüsteemide jaoks mõeldud pideva muutuva käigukastiga (CVT) harvesteri hüdraulilist silindrit EP-YS40F. 40 mm ava ja 65 mm käiguga talub see 18 MPa töörõhku. Kolvivarras on kulumiskaitseks kroomitud, silindri silinder on valmistatud ülitugevast õmblusteta terasest ning tihendid on õli- ja vananemiskindlad, tagades lekkekindla töö. Range kvaliteedikontrolliga tootmisest ülevaatuseni pakume mõistlikku hinda. Usaldusväärse CVT komponendi lisamine oma harvesterile tagab sujuva töö!
Hiina usaldusväärse Hüdrauliline silinder tootja ja tarnijana on meie tooted läbinud CE-sertifikaadi. Kui soovite osta kvaliteetseid tooteid, võtke meiega ühendust.
