Plastikust spiraalne hammasratas
  • Plastikust spiraalne hammasratasPlastikust spiraalne hammasratas
  • Plastikust spiraalne hammasratasPlastikust spiraalne hammasratas

Plastikust spiraalne hammasratas

Raydafon vormib oma tehases Hiinas Ningbo linnas kohandatud plastist spiraalseid hammasrattaid POM-st ja nailonist. Standardtööriistad hõlmavad moodulit M0,1–M2,0, avasid Ø1,40 mm kuni Ø3,05 mm, välisläbimõõtu Ø10–Ø50 mm (tellimustööriistadel kuni Ø120 mm) ja esikülje laiusi 2,0–10,0 mm, töötemperatuuri vahemikus –30 °C kuni +100 °C. Kuna hamba vorm toodetakse pigem survevormis kui lõigatud, jäävad spiraali nurk ja profiil kogu partii ulatuses ühtlaseks ning hammasrattad töötavad isemäärduvalt ja vaikselt – mõõdetud müra on umbes 20% madalam kui sama rakenduse puhul samaväärsete hammasrattaajamite puhul. Klaastäidisega sordid on saadaval seal, kus on vaja suuremat pöördemomenti või jäikust, ning töödeldud plastist või metallist hammasrattaid, kus vormitud plast ei täida kohustusi. Saatke oma joonise või näidise üksikasjad tööriistade kontrollimiseks ja hinnapakkumiseks 24 tunni jooksul.

Plastikust spiraalne hammasratas – POM ja nailon, M0.1 kuni M2.0

Survevormitud spiraalülekanded väikestele ajamile, mis vajavad vaikset töötamist, määrimist ja väikest kaalu. Standardtööriistad hõlmavad mooduleid M0,1–M2,0, avasid Ø1,40–Ø3,05 mm, välisläbimõõtu Ø10–Ø50 mm ja esikülje laiusi 2,0–10,0 mm, lõigatud hammaste asemel vormitud hammaste geomeetriaga – nii püsib hammastevaheline konsistents kogu partii ulatuses.

  • M0,1–M2,0Standardne moodulite valik
  • Ø1,40–3,05Standardne puuraugu
  • Ø10–50Välisläbimõõdu vahemik (mm)
  • −30 kuni +100Töötemperatuur (°C)

Plastikust spiraalhammasrataste tootja Hiinas – kohandatud POM- ja nailonist spiraalsed hammasrattad

Raydafon vormib plastist spiraalseid hammasrattaid oma tehases Hiinas Ningbo linnas originaalseadmete tootjatele, kes vajavad terasest lõigatud asemel vaikset, isemäärivat hammasratast. Hammasratta hambad moodustatakse sissepritsevormis, nii et spiraali nurk, profiil ja ava asend fikseeritakse pigem tööriista kui hilisema töötlusetapi abil – seepärast jääb partii-partii hammaste vorm ühtlaseks ja miks ühikuhind langeb, kui tööriist töötab. Tüüpilised ostjad on väikemasinate ehitajad, meditsiini- ja laboriseadmete tootjad, seadmete ja pumpade tootjad ning kõik, kes asendavad määritud metallist hammasratta paari hooldusvaba plastikust hammasrattaga.

Standardtööriistad on kiireim ja odavaim marsruut: saatke moodul, hammaste arv, spiraali nurk, ava ja esikülje laius ning kui vorm on olemas, teeme pakkumise varutööriistadest. Kui geomeetria on uus, ehitame tööriista ja vormi teie joonise järgi. Sama töökoja seotud toodete hulka kuuluvadspiraalne hammasratasmetalli valik suurema pöördemomendi jaoks, täisplastikust käikrida kannus-, uss- ja sisevormides ninghammasrattadkui teie ajam ei vaja spiraalset kattumist.

Tehnilised andmed

  • Toote tüüpSpiraalne hammasratas (pritsevormitud)
  • StandardmoodulM0,1 – M2,0
  • MaterjalPolüatsetaal (POM) / nailon, klaasiga täidetud sordid nõudmisel
  • Standardne puurØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • VälisläbimõõtØ10,0 – Ø50,0 mm, kohandatud tööriistadel kuni Ø120 mm
  • Näo laius (L)2,0 – 10,0 mm
  • Töötemperatuur−30 °C kuni +100 °C
  • MäärimineIsemääriv, tavatöös pole määret vaja
  • KohandamineM3.0 moodul, hammaste arv, spiraalinurk, ava, rummu, võtmeava, värv

Standardne spetsifikatsioon. Puur, välisläbimõõt ja näo laius on näidatud vahemikus paindlikud – öelge meile vajalikud väärtused.

Tüüp Moodul Materjal Puur Välisläbimõõt Näo laius (L)
Spiraalne hammasratas M0,1 – M2,0 Polüatsetaal (POM) / nailon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (painduv) Ø10,0 – Ø50,0 mm (painduv) 2,0–10,0 mm (painduv)

Tolerants ja mahutavus:vormitud plastist hammasrattad hoiavad laiemat tolerantsiriba kui lõigatud metallist hammasrattad ning täpsed arvud sõltuvad moodulist, seina paksusest ja materjali kvaliteedist. Palun märkige pakkumise etapis oma kokkupanemisel vajalik lõtk ja keskkauguse tolerants – me kinnitame, mida tööriistad mahutavad, või soovitame lõikehammast, kui plastik sellele ei vasta.

POM või nailon: õige materjali valimine

Polüatsetaal (POM)

Vaikimisi valik väikeste täppiskäikude jaoks. Madal hõõrdumine, kõrge jäikus ja väga stabiilsed mõõtmed niiskuse all, mis hoiab keskpunkti kauguse ja tagasilööki etteaimatavana. Parim pideva tööga ajamite jaoks ja sõlmede jaoks, kus käik peab taluma kuude kaupa.

Nailon (PA)

Tugevam ja löögikindlam kui POM, paremini summutab lööke ja vibratsiooni, kuid imab niiskust ja muudab niiskuse mõjul veidi mõõtmeid. Sobib pigem vahelduva, löögikoormusega või suure vibratsiooniga ajamite jaoks, mitte range tolerantsiga positsioneerimiseks.

Klaasiga täidetud klassid

Klaaskiu lisamine suurendab tugevust ja jäikust suurema pöördemomendi saavutamiseks ning parandab roomamiskindlust kõrgel temperatuuril, kuid suurendab hallituse kulumist ja vähendab veidi loomulikku sumbumist. Anname nõu palgaastme ja eeldatava eluea osas teie tööülesannete täitmiseks.

Kui teie pöördemomendi nõue ületab vormitud plastikust, on aus vastus lõigatud käik – vaadake meiekannuskäikja spiraalne hammasratas metallist. Pigem pakume õiget osa, kui müüme plastmassist käiku, mis ei tööta.

Toote üksikasjad

Allolevatel fotodel on meie vormitud plastist spiraalsed hammasrattad: hambakuju, rummu ja ava viimistlus ning kokkupandud hammasrataste komplekt.

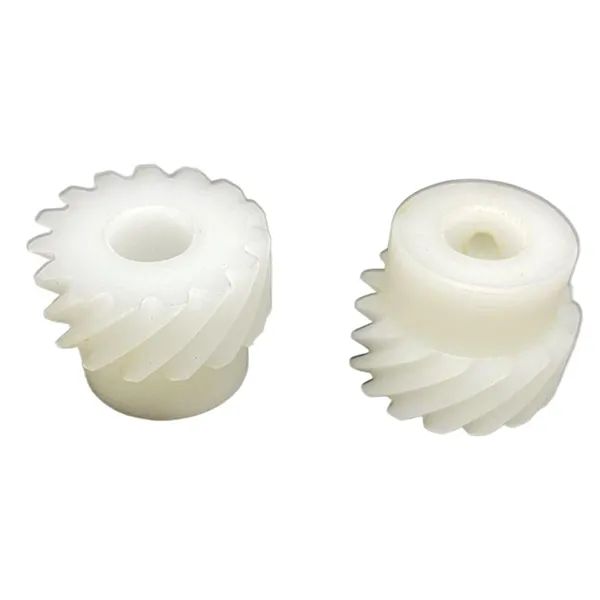

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Vormitud plastist spiraalne hammasratas — spiraalinurk, hambakuju ja viimistletud ava.

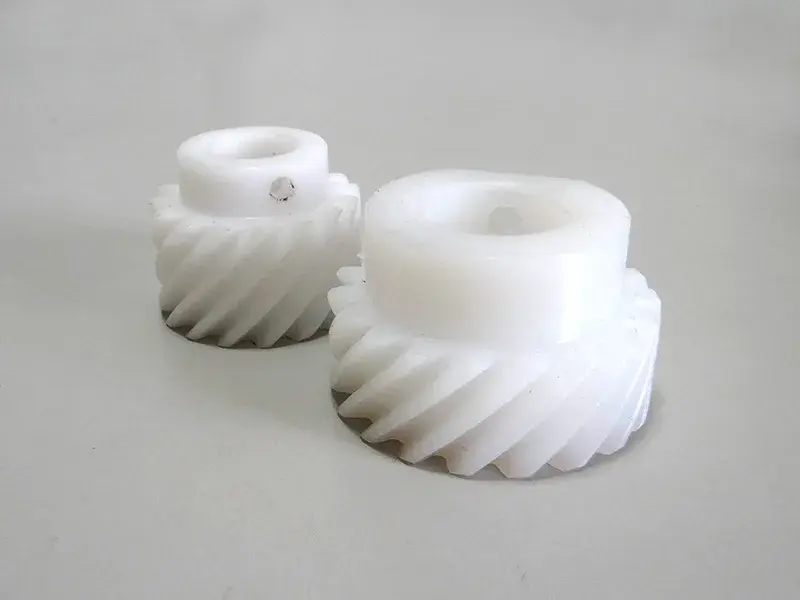

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standardne POM-spiraalülekanne rummu ja täppisavaga.

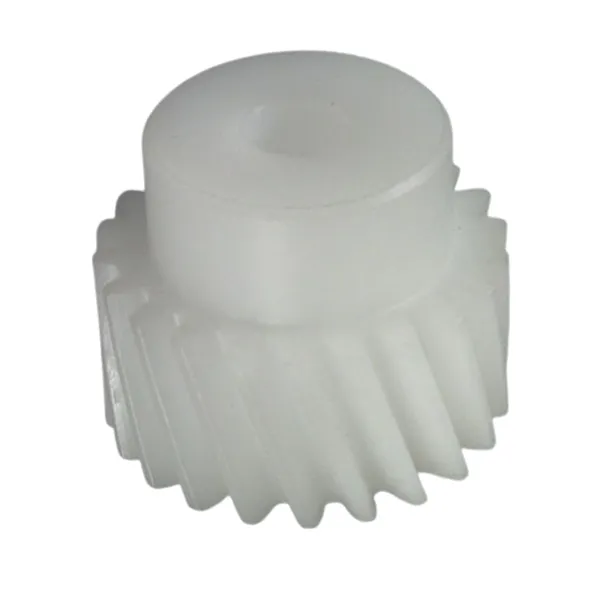

Plastic helical gear set assembled in a small drive application
Plastikust spiraalülekande komplekt, mis on kokku pandud väikesesse ajamisse.

Peamised eelised

  1. 01

    Isemäärduv

    POM ja nailon jooksevad üksteise vastu või terasest ilma õli- või määrdekileta, nii et käigukasti, mis varem vajas määrdekambrit, tihendeid ja hooldusvälpa, saab ehitada hooldusvabalt.

  2. 02

    Vaikne ülekanne

    Spiraalhamba spiraalide kattumine haakub järk-järgult, mitte ühe löögiga, ja polümeer ise summutab vibratsiooni – meie hammasrataste mõõdetud müra on umbes 20% väiksem kui sama rakenduse puhul samaväärsete hammasrataste ajamite puhul.

  3. 03

    Madalam edasi-tagasi kaal

    Vormitud plast on palju kergem kui teras või messing, mis vähendab käitatavate osade inertsust. See on oluline käsitööriistade, kaasaskantavate instrumentide, väikeste positsioneerimismehhanismide ja muude kaalutundlike toodete puhul.

  4. 04

    Korrosiooni- ja kemikaalikindlus

    Tehnilised plastmassid ei roosteta ja peavad vastu enamikule hapetele, leelistele, pesu- ja toiduga kokkupuutuvatele puhastusvahenditele, nii et käik võib töötada niiskes, pestud või kergelt söövitavas keskkonnas, kus metallist hammasratas vajab katmist.

  5. 05

    Ühtlane vormitud geomeetria

    Hamba vorm pärineb vormiõõnsusest, nii et kõik partii osad on sisuliselt identsed – pole lõikuri kulumist, profiili muutumist jooksvalt käitamiseks ja teie jaoks on vaja palju vähem kontrolli.

  6. 06

    Tehase otsehind

    Tööriist, vormimine ja ülevaatus toimuvad kõik ühe katuse all, ilma vahepealse kauplemismarginaalita. Ühikuhinda määrab tööriistade valmistamise etapp, mitte keskmine kiht.

Kuidas spiraalne hammasratas pöördemomenti edastab

Kiirhammasratta hambad puutuvad kokku paaritushammastega korraga. Spiraalse hammasratta hambad on seatud telje suhtes nurga alla, nii et kontakt algab hamba ühest otsast ja liigub üle teise, nii nagu tõmblukk sulgub. Seetõttu koguneb koormus järk-järgult, selle asemel, et jõuda löögina, mis on peamine põhjus, miks spiraalpaar töötab sama kiiruse ja koormuse juures sujuvamalt ja vaiksemalt kui spiraalpaar.

Teine efekt on koormuse jagamine. Kuna mitu hammast puutuvad igal hetkel piki seda diagonaaljoont kokku, jaotub antud pöördemomendi edastamiseks vajalik jõud hamba külje suuremale alale, nii et kohalik kontaktrõhk on väiksem ja pinna kulumine aeglasem. Üks plasthammas, mis kannab kogu koormust, deformeerub; hammaste komplekt seda ei jaga – just seetõttu sobib spiraalne geomeetria suhteliselt pehmete materjalidega, nagu POM ja nailon.

Spiraalhambad tekitavad ka telje tõukejõu piki võlli, seega peavad võlli laagrid või tõukejõu seibid seda vastu võtma. See on üks konstruktsioonipunkt, mida tasub enne hammasratta asemel spiraalülekande määramist kontrollida: hammaste kattumine tagab vaikse ja koormuse jagamise, kuid annab ülejäänud sõlmele täiendava aksiaalse jõu.

Rakendused

  • Väikesed reduktormootoridVaiksed vähendamise etapid
  • Meditsiini- ja laboriseadmedPuhtad, määrdevabad ajamid
  • Toidu- ja joogivarustusMahapestavad, keemiliselt vastupidavad osad
  • Kontori- ja kodutehnikaMadala müratasemega käivitamine ja taimerid
  • Autode tarvikudPeeglid, istmed, riivid, väikesed ajamid
  • Instrumentatsioon ja robootikaKerged, väikese inertsiga positsioneerimisajamid
  • Müügi- ja väljastusautomaadidIsemäärduvad pikaealised mehhanismid
  • Pumbad ja ventiilidRoostevaba sisemine hammasülekanne

Kui teie taotlust loendis pole, saatke joonis või näidisosa. Enamikul juhtudel saame mooduli, ava ja spiraali nurga järgi kindlaks teha, kas standardtööriistad sobivad või on vaja uut vormi.

Ostja KKK

  • Kas need hammasrattad on vormitud või valmistatud plastvardast?Need on survevalatud terastööriistades, mis hoiab hammaste geomeetria kogu partii ulatuses identne ja vähendab ühiku maksumust. Prototüüpide ja väga väikeste koguste jaoks on saadaval mehaaniliselt töödeldud plastist hammasrattad.
  • Kui suur on maksimaalne pöördemoment, mida plastikust spiraalülekanne suudab kanda?See sõltub moodulist, näo laiusest, hammaste arvust ja materjali klassist, seega me ei avalda ühtegi arvu. Saatke pöördemoment, kiirus ja töötsükkel ning me soovitame moodulit ja materjali või ütleme teile, kas töö vajab metallist hammasratast.
  • Kas ma pean hammasratast määrima?Tavatööl ei ole. POM ja nailon on isemäärduvad. Suure kiirusega või suure koormusega pideva töötamise korral võib väike kogus ühilduvat määret pikendada eluiga ja me ütleme seda hinnapakkumise etapis, kui teie töö seda vajab.
  • Milliseid tolerantse suudate puuraugu ja hambakuju suhtes hoida?Vormitud osad hoiavad laiemat riba kui lõigatud hammasrattad. Öelge meile keskkauguse ja lõtku tolerants, mida teie montaaž vajab, ja me kinnitame, kas tööriistad vastavad sellele, või pakume töödeldud detaili, kui see ei sobi.
  • Mis on kohandatud käigu tööriistade maksumus ja teostusaeg?Tööriistade maksumus sõltub moodulist, õõnsuste arvust ja hammasratta suurusest; suuremad moodulid ja mitme õõnsusega tööriistad maksavad rohkem. Kui joonis on heaks kiidetud, kinnitame tööriista tarneaja ja näidisgraafiku koos hinnapakkumisega, tavaliselt 24 tunni jooksul pärast joonise saamist.
  • Kas saate sobitada näidisosa, mida me juba kasutame?Jah. Saatke näidis või mõõtmetega joonis – moodul, hammaste arv, spiraalinurk, ava, näo laius ja materjal. Kinnitame, kas see sobib olemasolevate tööriistadega või vajab uut vormi, ja pakume pakkumise mõlemal viisil.

Seotud tooted ja lisalugemine

Küsige plastmassist spiraalülekande pakkumist

Saatke oma joonise või näidise üksikasjad – moodul, hammaste arv, spiraalinurk, ava, näo laius, materjal ja kogus. Kinnitame, kas standardtööriistad sobivad või on vaja uut vormi, ning vastame hinna ja teostusajaga 24 tunni jooksul.

Saatke päring kohe

* Esitatud arvud (müra vähendamine, temperatuurivahemik, mooduli ja avade vahemikud) viitavad standardsetele tööriistadele ja tavalistele töötingimustele. Enne tellimist kinnitage lõplik joonis ja materjali klass.

Saada päring
Kontaktinfo
Hüdrosilindrite, käigukastide, kardaanvõllide või hinnakirja kohta päringute korral jätke meile oma e-kiri ja me võtame ühendust 24 tunni jooksul.
