Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HÜDRAULIKADISATSIOON

Kahveltõstuki hüdrosilindrite tootja OEM-i tarnimiseks, järelturu asendamiseks ja remondiks

Raydafon toodab tõstukite hüdrosilindreid elektritõstukitele, sisepõlemiskahveltõstukitele, virnastajate ja laoseadmete jaoks. Iga üksus on ehitatud vastavalt kinnitatud avale, käigule, varda läbimõõdule ja ühenduse otsa stiilile, seejärel testitakse enne koosteliinilt lahkumist survet, nii et see võib ilma reguleerimiseta otse tõstukile minna.

Tarnime terve masinaga tehaseid, hüdrosüsteemide integraatoreid, piirkondlikke osade edasimüüjaid ja terminaliseadmete eest vastutavaid teenindusüksusi. Silindreid eksporditakse Euroopasse, Kagu-Aasiasse ja Lõuna-Ameerikasse, kattes nii originaalseadmete kui ka järelturu asendusnõudluse.

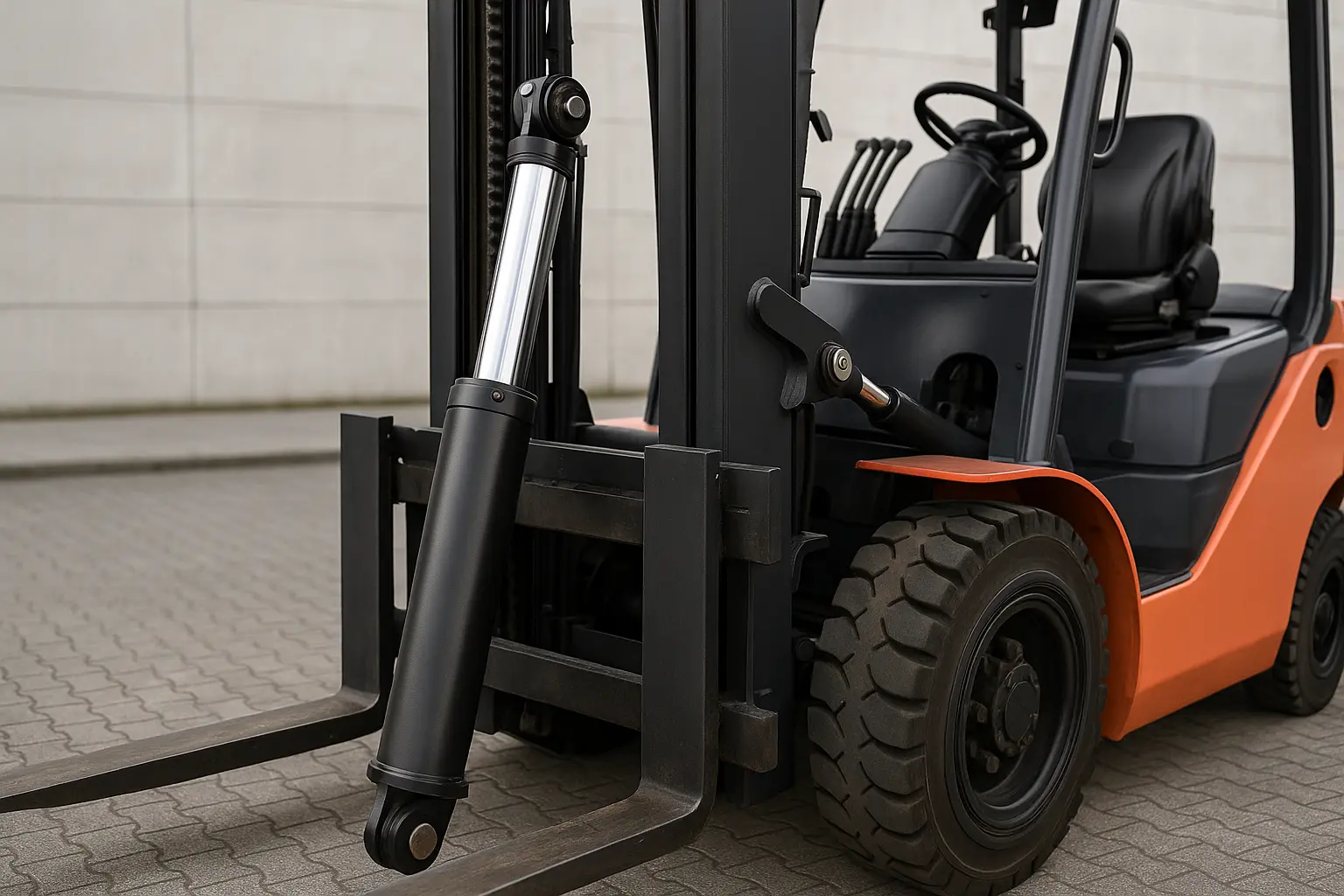

Forklift hydraulic cylinder manufactured by Raydafon
Kahveltõstuki hüdrosilindrid toodetakse CNC-töödeldud võtmemõõtmetega, pitseeritakse kontrollitud protsessis ja seejärel testitakse enne lähetamist survet.
1,5–18 tTõstuki tonnaaži ulatus
7–14 MPaTöörõhu vahemik
Tõstmine/kallutamineStandardsete funktsioonide tüübid
CNCVõtmemõõtmete juhtimine
OEM / ODMJoonisepõhine kohandamine
01

Kahveltõstuki hüdrosilindrite varustus kallutus-, tõste- ja külgnihke mehhanismide jaoks

Erinevad tõstuki funktsioonid seavad silindrile erinevad nõudmised. Kallutussilinder, tõstesilinder ja külgnihutussilinder ei ole omavahel asendatavad – kumbki vajab oma ava, käiku, varda suhet ja paigaldusgeomeetriat, et see sobiks kasutatava masti ja kelguga.

  • Kallutussilindrid kahvlite ja masti kaldenurga reguleerimiseks
  • Tõstesilindrid masti tõstmiseks ja langetamiseks
  • Külgkäigu mehhanismi silindrid
  • Elektriliste tõstukite hüdropaketid
  • Sisepõlemiskahveltõstuki silindrid
  • Virnastajad ja laokäitlusseadmed
  • Kohandatud puur ja tõmme joonisel
  • Olemasolevate osanumbrite asendamine

Mis määrab õige silindri

  • Tonnaaž1,5 t kuni 18 t tõstukid vajavad materiaalselt erinevat ava suurust ja seinapaksust.
  • FunktsioonKallutamine, tõstmine ja külgnihutamine toovad kaasa erinevad koormuse suunad ja töötsüklid.
  • PaigaldamineEesmise ja tagumise tihvti, ääriku või klambri ühendused peavad sobima masti ja raamiga.
  • KeskkondTolm, niiskus ja sagedane kasutamine nõuavad sobivat varda viimistlust ja tihendi kvaliteeti.

Põhikomponendid on valmistatud ülitugevast legeerterasest, mille varda pind on galvaniseeritud või kõvakroomitud, et tagada korrosiooni- ja kulumiskindlus. Tulemuseks on sujuv liikumine, kiire reaktsioon ja stabiilne tihendus sagedasel igapäevasel kasutamisel, mitte ainult esimesel nädalal pärast paigaldamist.

02

Kuidas kahveltõstuki hüdrosilindrit ümber ehitada

Tõstuki hüdrosilindri ümberehitamine ei seisne lihtsalt otsakorgi lahti keeramises ja kummirõnga vahetamises. Protsessil on viis etappi ja igaüks neist on oluline – jätke samm vahele ja seade lekib uuesti mõne päeva jooksul pärast kasutuselevõttu.

  1. Vabastage rõhk ja eemaldage silinder Vabastage süsteemi rõhk, ühendage lahti hüdrovoolikud ja eemaldage silinder tõstuki küljest. Lõdvendage otsakatte poldid mutrivõtmega ja tõmmake kolvivarda koost aeglaselt välja, jälgides, et see ei kriimustaks silindri ava. Kui sees on palju õli, tühjendage ja puhastage enne jätkamist.
  2. Kontrollige iga eemaldatud komponenti Kontrollige ükshaaval kolvi, varda ja tihendirõngaid deformatsiooni, kulumise, servakadude või rooste suhtes. Üksik kulumisjälg võib olla lekke allikas, seega ärge jätke põhjalikku kontrolli vahele.
  3. Asendage kõik vananenud või kahjustatud tihendid Enne paigaldamist kinnitage spetsifikatsioon. Mõned silindrid kasutavad kombineeritud tihendeid ja nende vales asendis paigaldamine põhjustab kohese tõrke olenemata sellest, kui hästi on ülejäänud ümberehitamine tehtud.
  4. Pange uuesti kokku algses järjekorras Paigaldage kolvivarras ettevaatlikult ja hoidke kesktelg kogu ulatuses joondatud. Kui varras pole korralikult tsentreeritud, lekib isegi õigesti ümberehitatud silinder mõne tööpäeva jooksul.
  5. Survetest enne paigaldamist Paigaldage kokkupandud silinder rõhukatseseadmetele ja kontrollige sisemist leket või kinnikiilumist. Alles pärast testi läbimist tuleks see tõstukile tagasi paigaldada.
Forklift hydraulic cylinder rebuild process
Ülevaatus, tihendi vahetamine ja õige kokkupanek annavad suurema osa taastamise õnnestumisest – survetest kinnitab seda.

Kui ümberehitamine pole seda väärt

Kui kolvivarras on painutatud või silindri ava on tõsiselt löödud, ei saa seda ümber ehitada. Asendamine on ökonoomsem viis. Raydafon tarnib kõiki tõstukite hüdrosilindreid ja osi ning nõudmisel ka remondikomplekte – sobivad tõstukite remonditöökodadele ja seadmete inseneridele, kes peavad tõstuki samal päeval uuesti kasutusele võtma.

03

Kuidas eemaldada tõstukilt hüdrosilindrit

Eemaldamise järjestus ja käsitsemise üksikasjad määravad, kas töö võtab kakskümmend minutit või kahjustab ümbritsevaid komponente. Allolevad neli etappi on standardprotseduur, mida meie teeninduspartnerid järgivad.

Vabastage rõhk Lülitage tõstuk välja ja laske hüdrosüsteemil loomulikult rõhk langeda. Enne ühenduse puudutamist oodake mõni minut, et veenduda, et kogu rõhk on tühjenenud.
Ühendage õlitorud lahti Mähi vuuk õlijääkide kinnipüüdmiseks lapiga, eemalda silindrist kõrgsurvevoolik ja märgi see, et saaks selle õiges asendis uuesti ühendada.
Eemaldage kinnituspoldid või poldid Silinder on tavaliselt ühendatud masti või raamiga eesmiste ja tagumiste tihvtide abil. Leidke tihvtide asukohad, eemaldage esmalt kõik kinnitusrõngad, seejärel koputage tihvtid välja või eemaldage poldid.
Tõstke silinder välja Silindri korpus on raske. Kasutage kahte inimest või troppi, vältige ümbritseva konstruktsiooni kokkupõrget ja hoidke silindri suu ülespoole, et õlijääk maha ei valguks.

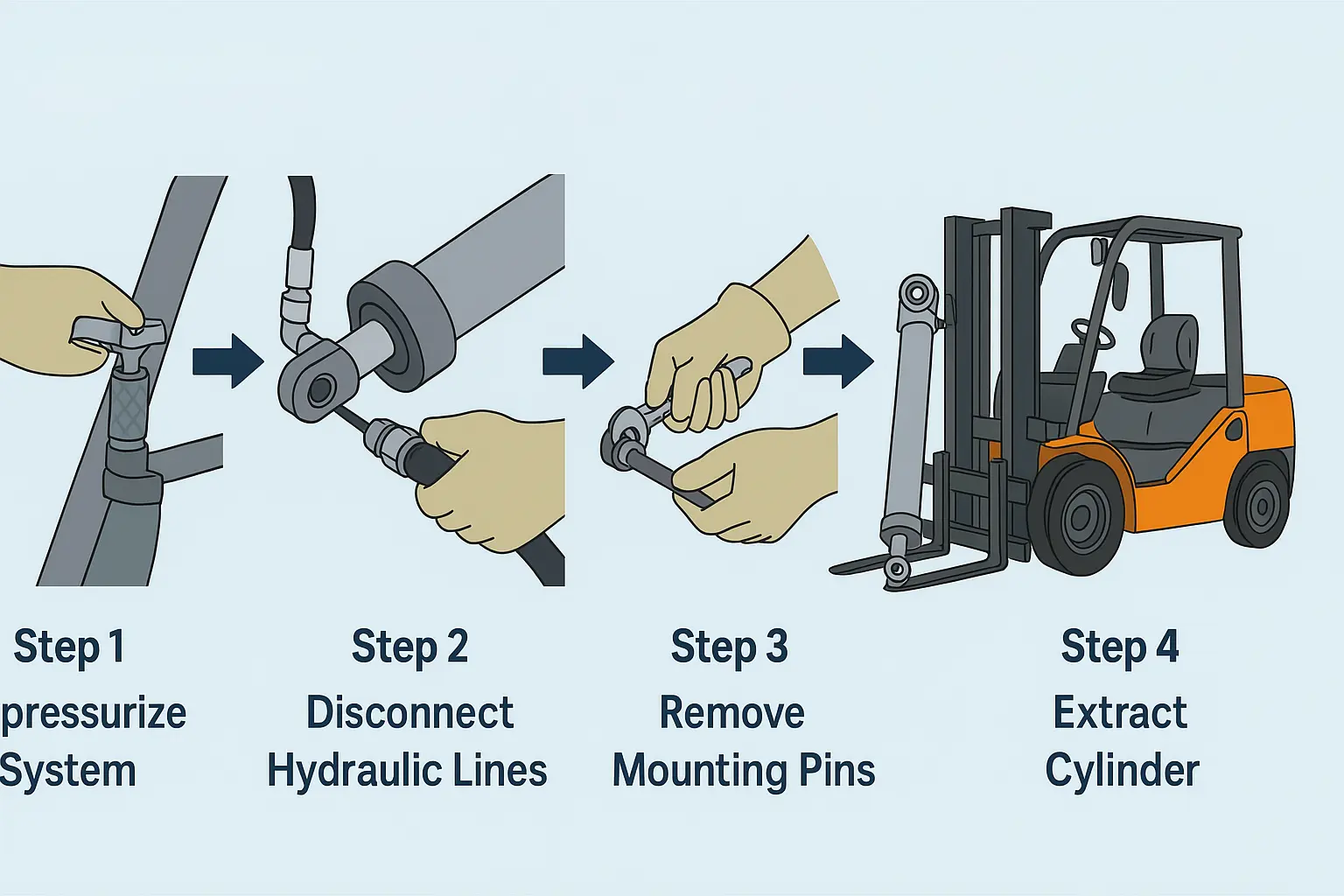

Removing a hydraulic cylinder from a forklift
Pärast eemaldamist sulgege õliava koheselt, et hoida tolmu eemal ja vältida rooste tekkimist ladustamise või transpordi ajal.

Kui silinder on tõstukist väljas, tihendage õliava kohe. Raydafon tarnib hüdrosilindrite tooteid ja tihendikomplekte, mis on sobitatud paljudele tõstukite mudelitele, et kasutajad saaksid seadmete töö kiiresti taastada, mitte oodata kohandatud osade järele.

04

Kellele me tarnime

Kanal 01

Tõstuki tootjad

OEM- ja ODM-i arendus vastavalt masina joonistele ja tehnilistele nõuetele, sealhulgas spetsiaalsed tõstukid ja tipptasemel konfiguratsioonid.

Kanal 02

Hüdraulikasüsteemide integraatorid

Silindri tarnimine on sobitatud hüdropaketi konstruktsiooniga, koos joonise kinnituse, näidiste ülevaatuse ja tarne ajakavaga.

Kanal 03

Teenindus- ja hooldusüksused

Asendussilindrid ja paranduskomplektid lõppseadmete hoolduseks, kiire reageerimisega lühiajalistele nõuetele.

05

Raydafoni kohta

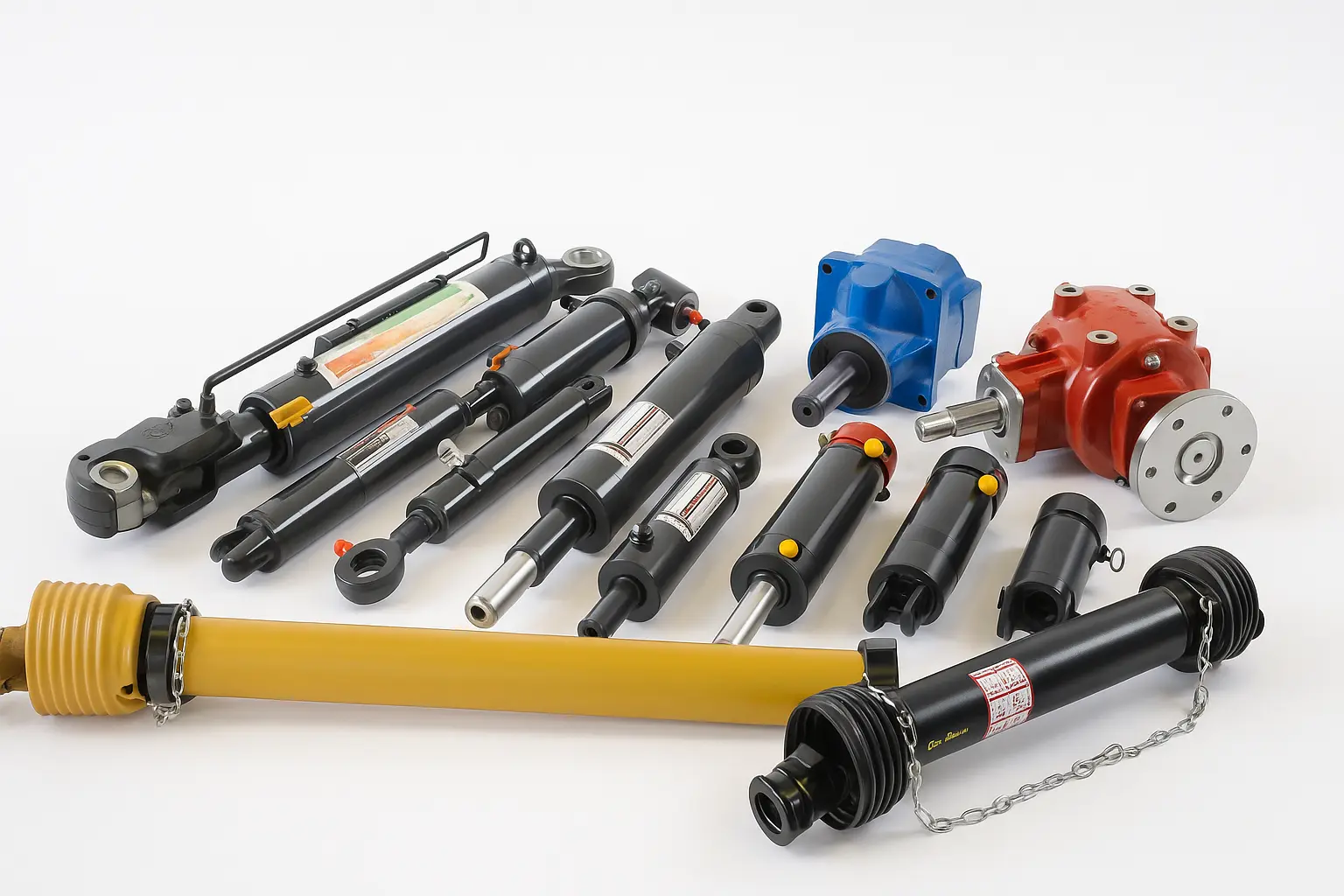

Raydafon hydraulic cylinder factory
Raydafon toodab hüdrosilindreid tõstukitele, autokraanadele, prügiautodele, õhutöömasinatele ja teistele erisõidukitele.

Raydafon on hüdraulika- ja ülekandesüsteemide lahendustele keskendunud tootja. Me ei tugine reklaamkeelele – ehitame tooteid pidevalt ja laseme usaldusväärsel kvaliteedil äri juhtida. Aastate jooksul oleme keskendunud hüdrosilindrite väljatöötamisele ja tootmisele, millel on lai mudelivalik ja paindlik kohandamine ehitusmasinate ja erisõidukite jaoks.

Lisaks kahveltõstukite hüdrosilindritele hõlmab meie tootevalik ka liikurkraanade hüdrosilindreid, prügiautode hüdrosilindreid ja õhusõidukite hüdrosilindreid, mis kõik kasutavad ülitugevaid materjale ja täppistöötlust, et töötada stabiilselt kõrgsurve ja kõrgsageduslike töötingimuste korral.

Lisaks hüdrosilindritele tarnib Raydafon täielikku jõuülekande tootesarja, sealhulgasKardaanvõllid, põllumajanduslikud käigukastid, täppiskäigudjaplanetaarkäigukastid. Tervete masinate tootjad, remonditöökojad ja osade edasimüüjad saavad hankida mitu komponenti ühelt tarnijalt, vältides topeltkoordineerimistööd.

06

Kahveltõstuki hüdrosilindrite KKK

Millist teavet pean pakkumise tegemiseks esitama?

Saatke tõstuki tonnaaž, silindri funktsioon (tõste, kallutamine või külgnihe), ava, varda läbimõõt, käik, ühenduse otsa stiil, paigaldusmõõtmed ja töörõhk. Joonis, näidisfoto või olemasolev osanumber kiirendab oluliselt kinnitamist.

Kas saate varustada olemasoleva tõstuki silindri asendusega?

Jah. Saada originaalosa number või mõõtmetega joonis ja me kinnitame sobivuse. See on järelturu asendusnõudluse kõige levinum tee.

Kas tarnite nii remondikomplekte kui ka komplektseid silindreid?

Jah. Remondikomplekte saab tarnida vastavalt kliendi nõudmistele, mis on kasulik tõstukite remonditöökodadele ja seadmeinseneridele, kes peavad veokit kohapeal taastama.

Millise rõhu all need silindrid töötavad?

Kahveltõstuki hüdrosilindrid töötavad tavaliselt vahemikus 7–14 MPa, sõltuvalt tõstuki tonnaažist ja funktsioonist. Enne tarnimist testitakse iga silindrit survet, et kinnitada toimivust määratud võimsusel.

Millist pinnatöötlust kasutatakse kolvivardal?

Põhikomponendid on valmistatud ülitugevast legeerterasest, mille varda pind on galvaniseeritud või kõvakroomitud, et tagada korrosiooni- ja kulumiskindlus, mis sobib sagedaseks kasutamiseks ja karmidesse töökeskkondadesse.

Kas toetate kohandatud ava, tõmbe- ja ühendusstiile?

Jah. Pakume kohandatud lahendusi erineva silindrite läbimõõdu, käigu ja ühendusotste stiiliga, mis on sobitatud konkreetse tõstuki mudeli ja tööintensiivsusega, sealhulgas OEM- ja ODM-projektid.

Küsige tõstuki hüdrosilindri pakkumist

Saatke tõstuki mudel, silindri funktsioon, ava, käik ja kinnitusdetailid. Raydafon kinnitab spetsifikatsiooni ja esitab pakkumise koos tarneajaga – olenemata sellest, kas olete tõstuki tootja, hüdrosüsteemi integreerija või hooldusüksus.

View as

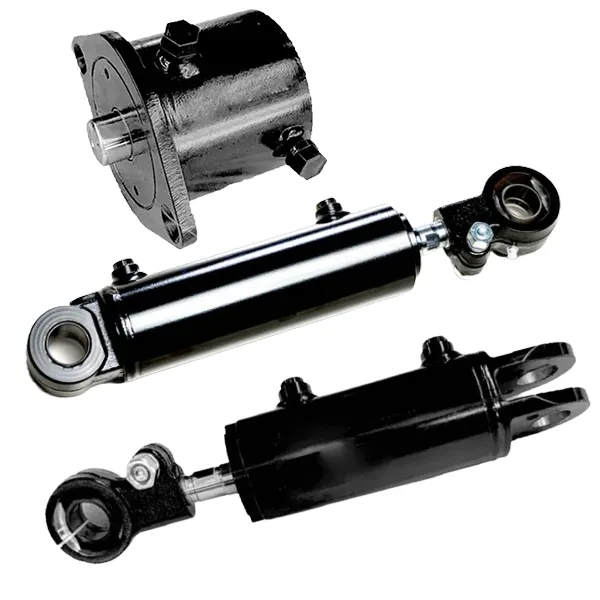

Tõstuki kallutussilinder

Tõstuki kallutussilinder

Raydafoni kahveltõstuki kallutussilinder on eritellimusel disainitud hüdrosilinder kahvli masti kalde juhtimiseks 1,5-18-tonnistel tõstukitel. Valmistatud ülitugevast terasest koos sobiva kolvi, silindri korpuse, varda ja tihendikomplektiga. Töörõhk 7-14 MPa, koormuse all rõhukõikumine puudub. Standardne ava läbimõõt 60-100 mm, varda läbimõõt 25-40 mm, käik 32-193 mm. Kruvikinnitus ja kinnitusrõnga ühendus võimaldavad õlitihendi vahetamist minutitega ilma masti eemaldamata. Sobib lao-, tehase- ja sadamaoperatsioonideks. OEM-kahveltõstukite kaubamärkide jaoks on saadaval kohandatud ava, käik ja paigalduskaugus. MOQ 50 ühikut, 25-35 päeva hulgi tarneaeg. Hinnapakkumise saamiseks saatke tõstuki mudel, puuraugu/käigunõue ja kogus.

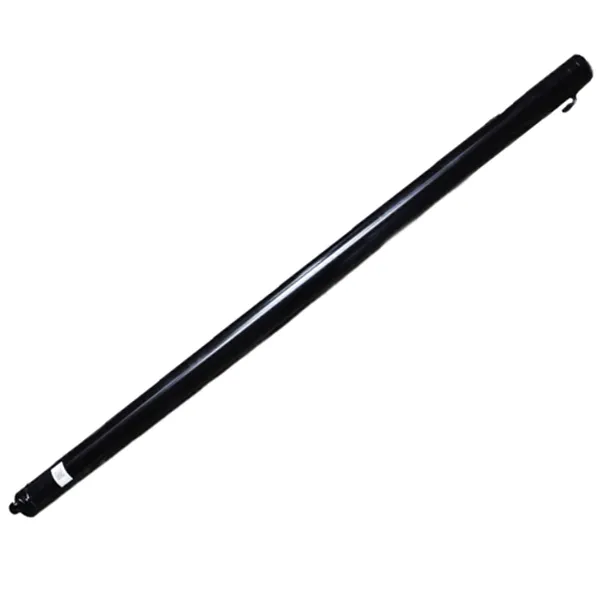

Tõstuki tõstesilinder

Tõstuki tõstesilinder

Raydafoni tõstuki silinder on mastile paigaldatud vertikaalne tõstekomponent, mis tõstab ja langetab kahvlikandurit. Valmistatud ülitugevast terasest koos sobiva kolvi ja optimeeritud tihendusrõnga struktuuriga. Standardmudelid hõlmavad Φ56-60 mm ava, Φ45 mm varda, 1500-1505 mm käiku ja 17,5-18,1 MPa töörõhku. Täiustatud mudelid sisaldavad puhverseadet, mis hoiab ära tugeva löögi täiskäigul, kaitstes nii lasti kui ka masti konstruktsiooni. Ühildub elektri- ja diiseltõstukitega. Viis standardmudelit N30M300 kuni A2A35M300, originaalseadmete tootja jaoks on saadaval kohandatud ava ja käik. MOQ 50 ühikut, 25-35 päeva hulgi tarneaeg. Saatke hinnapakkumise saamiseks tõstuki mudel, käiguvajadus ja kogus.
Hiina usaldusväärse Tõstuki hüdrosilinder tootja ja tarnijana on meie tooted läbinud CE-sertifikaadi. Kui soovite osta kvaliteetseid tooteid, võtke meiega ühendust.
