Duplex Worms Gear

Toote spetsifikatsioon

Dupleks- või kahesuunalisel tigukäigul on uss, mille külgedel on veidi erinevad moodulid ja läbimõõdu jagatised, mis loovad igale hambaprofiilile erinevad juhtnurgad. Selle tulemuseks on hammaste paksuse järkjärguline suurenemine piki ussi pikkust ja keermevahede kitsenemine, mis võimaldab täpset tagasilööki reguleerida.

Tigurattal toodavad erinevad moodulid igal küljel ainulaadsed lisamuutuste koefitsiendid ja veereringi läbimõõdud, moodustades erinevad esi- ja tagaprofiilid. Kuid hammaste paksus ja vahed jäävad ratta ümbermõõdul ühtlaseks.

Lõtku reguleerimiseks nihutatakse ussi aksiaalselt, et joondaks sobiv hamba paksus rattaga, saavutades soovitud lõtku taseme (vt joonis 1). See meetod võimaldab lihtsat ja täpset lõtku häälestamist paigaldamise ajal ja kulunud hammasrataste pidevat reguleerimist, ilma et see mõjutaks hammaste kokkupuudet või haardumist.

Alternatiivsed lõtku reguleerimise meetodid hõlmavad järgmist: keskkauguse muutmine tiguvõlli ja ratta ekstsentrilise rummu abil; aksiaalselt liigutades kitsenevat ussi (joon. 2a); ussi jagamine kaheks osaks, mida saab üksteise suhtes pöörata või nihutada (Ott süsteem, joon. 2b); või ratta jagamine kaheks reguleeritavaks kettaks (joonis 2c).

Hoiatus kokkupanekul

Meie Raydafon Duplex Worms Gearil on vasakul ja paremal küljel erinevad hammaste moodulid, seega peavad tiguülekanded paigaldamise ajal olema täpselt joondatud. Siin on mõned peamised sammud, mida meeles pidada:

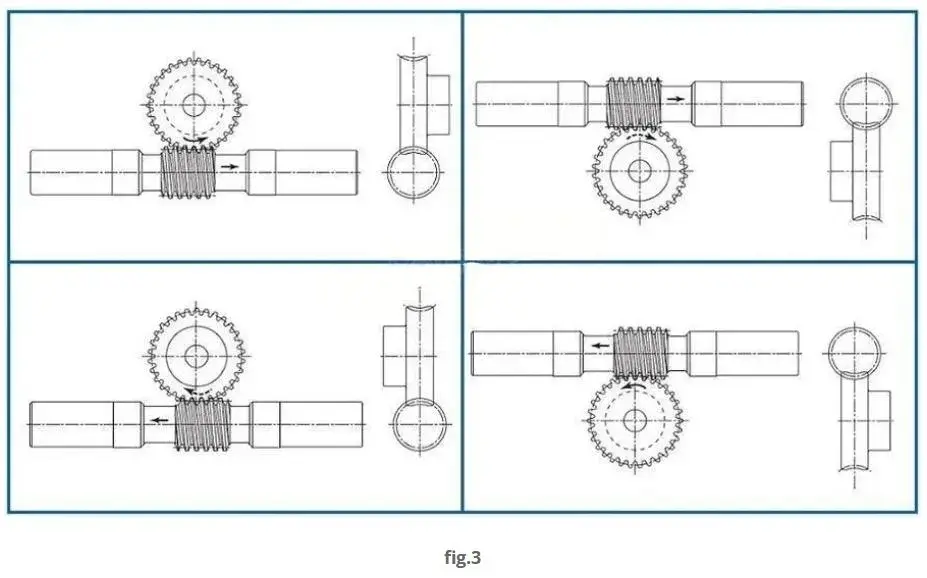

Enne paigaldamist kontrollige montaažisuuna tähist. Igal kahekordsel tigukäigul ja tigukäigul on nool, mis on paigaldus "kompass". Paigaldamisel tuleb eestpoolt jälgida, et tiguülekande ja tiguülekande nooled oleksid samas suunas (vt joonis 3). Kui noole suund on vastupidine või valesti joondatud, on tiguülekande keskpunkti kaugus liiga suur ja see ei sobi. Isegi kui see on vaevu paigaldatud, on hammasrataste sidumisega probleeme ja ei lähe kaua aega, kuni hambad löövad või kinni jäävad, mis lükkab asja edasi!

Võrdluspositsiooni kontrollimine

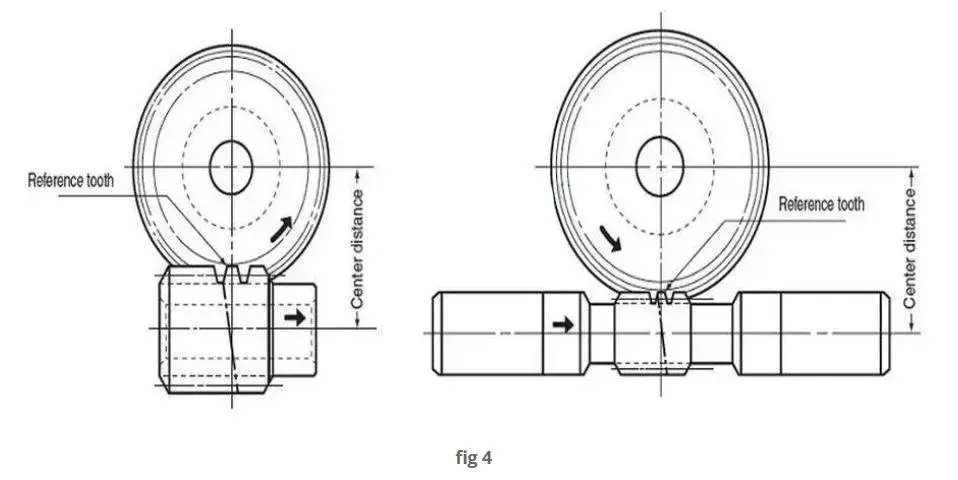

V-kujuline soon (60°, sügavus 0,3 mm) duplekstiguhamba otsa ääres tähistab võrdlushammast. Käigukomplekt saavutab nullilähedase lõtku (±0,045), kui see võrdlushammas joondub tiguratta pöörlemiskeskmega kindlaksmääratud keskkaugusel "a" (vt joonis 4).

Toote omadused

Raydafon, Hiinas mehaanilise jõuülekande alal kaua tegutsenud tootja, on pikka aega olnud paljude masinatootjate usaldusväärne tarnija, pakkudes klientidele taskukohase hinnaga kvaliteetseid duplekstiguülekandeid ja omaenda tehasemeistrite peent meisterlikkust. Meie tooted on mõeldud keerukateks töötingimusteks ning kolm peamist eelist muudavad seadmete töö muretumaks.

Kahe mooduliga konstruktsioon, tõhusam ülekanne: Raydafoni dupleks-tiguülekanded kasutavad vasakul ja paremal hambapinnal erinevaid mooduleid, nagu ka "kahemootori" paigaldamisel seadmetele. Kõrge tugevusega vasesulamist tigukäigud on sobitatud täppis-sepistatud legeerterasest tigudega. Pärast kaheksat käsitsi lihvimist on hammustus tihe ja ei libise ning ülekande efektiivsus on 20% kõrgem kui tavalistel tiguülekannetel. Zhejiangi tekstiilimasinate tehas teatas, et pärast meie kahepoolsete tiguülekannete väljavahetamist vähenes seadmete energiatarbimine palju.

Kaheastmeline jõuülekanne, suur pöördemoment ja madal müratase: ainulaadne kaheastmeline jõuülekande struktuur kahekordistab duplekstiguülekannete pöördemomendi, hoides samal ajal sõidumüra veelgi madalamana. Olgu selleks raskete tööpinkide täpne peenhäälestus või suurte transpordiseadmete pidev töö, seda saab hõlpsasti käsitseda. Guangdongi toiduainetetöötlemistehasest öeldi, et varem tegid seadmed jooksmisel palju müra, kuid pärast meie toodetele üleminekut on töökoda palju vaiksem.
