Mis vahe on täppis-spiraalkäikudel ja silindrilistel hammasratastel?

Mehaanilise jõuülekande maailmas on käigud põhikomponendid. Kaks kõige levinumat tüüpi on hammasrattad ja spiraalülekanded. Kuid mis neid täpselt eristab ja miks peaks insener valima ühe teise asemel? Peamine erinevus seisneb nende hammaste geomeetrias. Kannhammasratastel on hambad, mis on sirged ja paralleelsed pöörlemisteljega, samal ajal kui spiraalhammastel on hambad, mis on lõigatud telje suhtes nurga all, moodustades spiraali. See põhiline erinevus toob kaasa olulisi erinevusi jõudluses, sealhulgas kontaktisuhtes, müratasemes, kandevõimes ja tõhususes. KellRaydafon Technology Group Co., Limited, meie tehas on tootnud ülitäpseid hammasrattaid juba üle kahe aastakümne ja meil on laialdased kogemused nii tiib- kui ka spiraalkonstruktsioonide optimeerimisel paljude rakenduste jaoks – alates autode jõuülekandest kuni raskete tööstuslike masinateni. See artikkel pakub üksikasjalikku tehnilist võrdlust täppis-spiraalülekannete ja hammasrataste vahel, mis aitab teil teha oma konkreetse rakenduse jaoks teadliku valiku.

Täppis-spiraalülekannete ja hammasrataste erinevuse mõistmine ei ole ainult akadeemilise huvi küsimus; sellel on praktiline mõju kuludele, jõudlusele ja töökindlusele. Kandehammasrattaid on lihtsam valmistada ja need on paljude rakenduste jaoks kulutõhusamad, kuid need kipuvad tekitama rohkem müra ja vibratsiooni kogu hambalaiuse järsu haardumise tõttu. Kuigi spiraalsed hammasrattad on toota kallimad, pakuvad sujuvamat ja vaiksemat tööd ning suudavad suurema kontaktisuhte ja hammaste kattumise tõttu üle kanda suuremaid koormusi. Valik nende vahel taandub sageli kulude ja jõudluse vahelisele kompromissile, kusjuures spiraalülekandeid eelistatakse kiirete, suure koormuse või müratundlike rakenduste jaoks. Selles põhjalikus juhendis uurime mõlema käigutüübi geomeetriat, kinemaatikat ja tootmisega seotud kaalutlusi ning pakume üksikasjalikke tehnilisi spetsifikatsioone, jõudlusandmeid ja valikukriteeriume, mis aitavad teil otsustada, milline käik teie vajadustele kõige paremini sobib.

Sisukord

• 1. Mis on täppis-spiraalhammasrataste ja hammasrataste geomeetria?
• 2. Miks pakuvad Helical Gears sujuvamat ja vaiksemat tööd?
• 3. Millised on meie täppisvarustuse peamised tehnilised näitajad?
• 4. Kuidas võrrelda spiraal- ja silinderülekannete kandevõimet ja efektiivsust?
• Korduma kippuvad küsimused (KKK)
• Kokkuvõte ja käiguvaliku konsultatsioon

Mis on täppis-spiraalhammasrataste ja hammasrataste geomeetria?

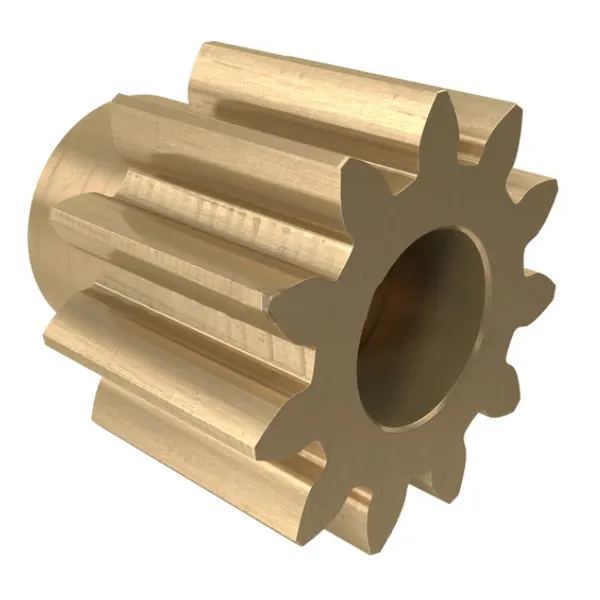

Spiraalsete hammasrataste ja hammasrataste eristamine algab nende hammaste geomeetriast. Otshammasrattal on hambad, mis on sirged ja paralleelsed hammasratta pöörlemisteljega. Hambad on ümbermõõdu ümber võrdselt paigutatud ja kahe haarduva hammasratta vaheline kontaktjoon on sirgjoon, mis ulatub hammasratta esikülje täislaiusele. See lihtne geomeetria muudab hammasrataste valmistamise standardsete freesimis- või libisemisprotsesside abil suhteliselt lihtsaks. Seevastu spiraalsel hammasrattal on hambad, mis on lõigatud telje suhtes nurga all, moodustades spiraali. Heeliksi nurka nimetatakse spiraali nurgaks (tavaliselt vahemikus 8–30 kraadi). Spiraalhammasratta hambad on samuti võrdsete vahedega, kuid haarduvate spiraalsete hammasrataste kokkupuutejoon on diagonaaljoon, mis liigub hammasrataste pöörlemisel piki hambapinda. See geomeetria tutvustab aksiaaljõu (tõukejõu) komponenti, mida laagrisüsteem peab vastu võtma, kuid see annab ka olulisi jõudluse eeliseid.

Peamised geomeetrilised erinevused ja nende tagajärjed:

• Hammaste orientatsioon:Kande hammasratta hambad on teljega paralleelsed, spiraalhambad aga spiraalse nurga all. See kalle loob hammaste vahele pikema kontakttee, suurendades kontakti suhet.
• Kontakti suhe:Kontakti suhe on igal ajahetkel kontaktis olevate hammaste keskmine arv. Kannhammasrataste kontakti suhe on tavaliselt vahemikus 1,2–1,6, mis tähendab, et keskmiselt puutub kokku vähem kui kaks hammast. Spiraalsed hammasrattad võivad saavutada kontakti suhte 2,0 kuni 2,5 või rohkem, kuna nurga all olevad hambad kattuvad, tagades pideva kontakti. See kõrgem kontakti suhe on spiraalsete hammasrataste peamine eelis.
• Aksiaalne tõukejõud:Spiraalne nurk loob tõukejõu piki hammasratta telge. Sellele jõule tuleb vastu seista laagritega, mis muudab käigukasti konstruktsiooni keerukamaks ja kallimaks. Otsarattad ei tekita aksiaalset tõukejõudu, mis lihtsustab laagrite paigutust.
• Tootmise keerukus:Kannhammasrattaid saab lõigata lihtsate vormitööriistade või pliitidega, mis liiguvad hammasratast aksiaalselt. Spiraalhammasrattad nõuavad keerukamaid plaatimisprotsesse ja nõuavad sageli lisatoiminguid, näiteks hammasrataste lihvimist, et saavutada suur täpsus. See muudab spiraalsete hammasrataste tootmise kallimaks.

Meie ettevõttes Raydafon Technology Group Co., LimitedTäppisvarustustootmisprotsessis kasutatakse tipptasemel hammasrataste lihvimismasinaid, mis suudavad saavutada AGMA kvaliteediklassid Q10 kuni Q12 nii silindri- kui ka spiraalhammasrataste puhul. Kasutame CNC-plaadistus- ja vormimismasinaid koos integreeritud CNC-juhtimisseadmetega, mis võimaldavad täpselt seadistada spiraalhammaste spiraalinurka ja hambaprofiili. Meie tehase metroloogialabor on varustatud hammasrataste mõõtekeskusega, mis kontrollib hammaste geomeetriat, plii ja spiraali nurka, tagades, et iga hammasratas vastab nõutavatele spetsifikatsioonidele. Valik tiib- ja spiraalülekande vahel ei sõltu ainult geomeetriast; see puudutab käigu tüübi sobitamist rakenduse spetsiifiliste jõudlusnõuetega.

Rakendustes, kus lihtsus, madalad kulud ja hoolduse lihtsus on esmatähtsad, on sageli eelistatud hammasrattad. Neid leidub tavaliselt väikese kiirusega ja väikese koormusega rakendustes, nagu konveieriajamid, lihtsad pumbad ja põllumajandusmasinad. Kiirete, suure koormuse ja täppisrakenduste jaoks (nt autode käigukastid, tööstuslikud käigukastid ja robootika) on aga spiraalkäigud peaaegu alati parem valik, hoolimata nende kõrgematest kuludest ja keerukusest. Meie tehas teeb tihedat koostööd klientidega, et määrata kindlaks nende konkreetsetele nõuetele vastav optimaalne käigu geomeetria, võttes arvesse selliseid tegureid nagu pöördemoment, kiirus, ruumipiirangud ja mürapiirangud.

Miks pakuvad Helical Gears sujuvamat ja vaiksemat tööd?

Spiraalülekannete üks olulisemaid eeliseid hammasrataste ees on nende sujuvam ja vaiksem töö. See paremus tuleneb eelkõige suuremast kontaktisuhtest ja hammaste järkjärgulisest haardumisest. Kannhammasülekandes haakub hammas kogu laiuses ootamatult, tekitades iga hambapaari kokkupuutel järsu löögikoormuse ja iseloomuliku "klõksu" või virisemise. See mõju tekitab nii müra kui ka vibratsiooni, mis võib olla oluline probleem müratundlikes keskkondades, nagu sõiduautod, kontoriseadmed ja elamute HVAC-süsteemid. Spiraalse hammasratta puhul haarduvad hambad järk-järgult – alustades hamba ühest otsast ja liikudes hammasratta pöörlemisel üle näo. See järkjärguline haardumine vähendab löögikoormust ja jaotab koormuse suuremale pinnale, mille tulemuseks on palju vaiksem ja sujuvam töö.

Mehhanismid, mis tagavad sujuvama ja vaiksema töö spiraalkäikudes:

• Kõrgem kontakti suhe:Nagu varem mainitud, võib spiraalsete hammasrataste kontakti suhe ületada 2,0, mis tähendab, et keskmiselt puutub igal ajal kokku rohkem kui kaks hammast. See suurendab aja osakaalu, mille jooksul koormust hambapaaride vahel jagatakse, vähendades iga üksiku hamba maksimaalset koormust ja ühtlustades pöördemomendi ülekannet.
• Hammaste järkjärguline haardumine:Spiraalne kuju tagab, et kontakt hammaste vahel algab ühest punktist ja liigub seejärel pidevalt üle hamba näo. See järkjärguline haardumine välistab äkilise löögi, mis ilmneb silinderülekannetes, vähendades jõutippude amplituudi.
• Kattumissuhe:Spiraalülekannete kattuvussuhe, mis on määratud esikülje laiuse ja spiraalinurgaga, aitab kaasa töö sujuvusele. Suurem kattuvussuhe tähendab, et hambad kattuvad suurema osa pöörlemisest, vähendades veelgi võrgu jäikuse varieerumist ja minimeerides vibratsiooni.
• Vähendatud kulumine ja täkked:Väiksem löögikoormus ja parem koormuse jaotus spiraalülekannetes vähendavad ka hammaste pindadele avalduvat pinget, mis põhjustab hammasratta tööea jooksul vähem kulumist ja täkkeid. See aitab kaasa pikemale kasutuseale ja töökindlusele.

Müra vähendamise kvantifitseerimiseks on meie tehas teostanud helimõõtmisi identsete tiib- ja spiraalülekandega käigukastidega. Pöörlemiskiirusel 1500 p/min ja 100 Nm koormusel tekitas silinderkäigukast helirõhutaset 82 dBA, samal ajal kui spiraalkäigukast tekitas ainult 74 dBA – 8 dBA vähenemist, mida tajutakse helitugevuse olulise vähenemisena. Samuti vähenes 40 protsenti käigukasti korpusel mõõdetud vibratsiooni amplituud. Need andmed kinnitavad, et spiraalsed hammasrattad on suurepärane valik rakendustes, kus müra ja vibratsioon on kriitilised tegurid.

Siiski on oluline märkida, et spiraalsete hammasrataste sujuvam töö toimub aksiaalsete tõukejõudude hinnaga. Heeliksi nurk loob jõukomponendi piki hammasratta telge, mida peavad laagrid toetama. Suure võimsusega rakendustes võib see nõuda tõukejõu laagrite või nurkkontaktlaagrite kasutamist, mis suurendab käigukasti üldist maksumust ja keerukust. Mõnel juhul kasutatakse aksiaalse tõukejõu tühistamiseks topeltspiraalseid (heeringasaba) hammasrattaid, kuid see suurendab veelgi tootmise keerukust. Meie tehas pakub projekteerimisabi, et aidata meie klientidel valida sobiv laagrikonfiguratsioon ja optimeerida käigukasti paigutust, et võtta arvesse spiraalülekannete aksiaalset tõukejõudu, maksimeerides samal ajal sujuvama töö eeliseid.

Millised on meie täppisvarustuse peamised tehnilised näitajad?

Raydafon toodab laia valikut Precision Gear tooteid, sealhulgas nii silindri- kui ka spiraalülekandeid, erinevates suurustes, materjalides ja täpsusastmetes. Meie tehas on varustatud uusima hammasrataste valmistamise tehnoloogiaga, sealhulgas CNC-plaadistus-, vormimis-, raseerimis- ja lihvimismasinatega, mis võimaldab meil toota hammasrattaid mooduli suurusega 0,5–12 ja välisläbimõõduga kuni 1500 mm. Allolev tabel võtab kokku meie standardse Precision Gear seeria peamised tehnilised näitajad, mida kasutatakse erinevates rakendustes alates autode käigukastidest kuni raskete tööstuslike käigukastideni. Meie tehas võib toota ka erinõuetele vastavaid kohandatud hammasrattaid, sealhulgas erimaterjale, kuumtöötlust ja pinnakatteid.

Lisaks standardsetele parameetritele pakub meie tehas mitmeid valikulisi funktsioone, mis suurendavad Precision Geari toodete jõudlust ja pikaealisust. Nende hulka kuuluvad: suure jõudlusega katted, nagu DLC (teemant-like süsinik), mis vähendavad hõõrdumist ja suurendavad kulumiskindlust; spetsiaalsed kuumtöötlused, nagu krüogeenne töötlemine, et parandada mõõtmete stabiilsust; ja integreeritud tasakaalustamine kiirete rakenduste jaoks. Pakume ka käigukasti täiskomplekti, sealhulgas laagrid, võllid ja korpused, pakkudes oma klientidele võtmed kätte lahendust.

Meie kvaliteedikontrolli protsess on terviklik ja ISO 9001:2015 sertifikaadiga. Iga täppiskäiku kontrollitakse hammasratta mõõtekeskuse abil, mis kontrollib kõiki kriitilisi parameetreid: hambaprofiili, spiraali nurka, nihet, kaldeviga ja väljajooksu. Me kasutame statistilise protsessijuhtimise (SPC) süsteemi, et jälgida tootmiskvaliteeti aja jooksul, tagades, et meie käigud vastavad järjekindlalt kindlaksmääratud tolerantsidele. Meie tehas Raydafonis esitab iga saadetise puhul täieliku kontrolliaruande, mis annab meie klientidele kindlustunde meie Precision Geari toodete kvaliteedi ja jõudluse suhtes. Oma ulatuslike tootmisvõimaluste ja kvaliteedile pühendumisega suudame tarnida täppisülekandeid ka kõige nõudlikumate rakenduste jaoks.

Kuidas võrrelda kandevõimet ja efektiivsust spiraal- ja silinderülekannete vahel?

Kandevõime ja tõhusus on käiguvalikul kriitilised tegurid ning just nendes ilmnevad erinevused spiraal- ja silindriliste hammasrataste vahel. Suurema kontakti suhte ja järkjärgulise haardumise tõttu suudavad spiraalsed hammasrattad antud suuruse ja materjali puhul edastada suuremaid koormusi. Selle põhjuseks on asjaolu, et koormus jaotub igal ajahetkel rohkematele hammastele, vähendades üksikute hammaste külgede pinget. Kõrgem kontakti suhe tagab ka ühtlasema jõuülekande, vähendades koormuse tsüklilist kõikumist, mis võib põhjustada väsimust. Seevastu hammasrattad on oma väiksema kontaktisuhte ja äkilise sisselülitumisega vastuvõtlikumad väsimisele ja kulumisele, eriti suure koormuse ja kiiruse korral. Meie tehas on läbi viinud ulatuslikud katsetused mõlema käigutüübi puhul ja tulemused näitavad, et spiraalülekanne talub kuni 30 protsenti suuremat pöördemomenti kui samaväärne silinderülekanne, enne kui ilmneb väsimine või kõverus.

Spiraal- ja silindriliste hammasrataste efektiivsuse võrdlus:

• Võrkude kadu:Kannhammasratastel on üldiselt veidi väiksemad haardumiskadud, kuna hambad libisevad üksteise vastu ainult kokkupuute alguses ja lõpus. Spiraalülekannetel on pidev libisemine, mis võib kaasa tuua suuremad hõõrdekadud. Tihtipeale kompenseerib seda aga spiraalülekannete kõrgem kontaktsuhe ning spiraalülekande paari üldine kasutegur jääb tüüpiliselt 1-2 protsendipunkti piiresse võrreldava hammasrataste paari omast.
• Määrimine ja jahutus:Spiraalülekannete libisemine tekitab rohkem soojust, mis nõuab paremat määrimist ja jahutamist, mis võib suure kiirusega rakendustes muret tekitada. Täiustatud koormuse jaotus ja sujuvam töö kompenseerivad aga sageli vajaduse intensiivsemate määrimissüsteemide järele.
• Võimsuse tihedus:Kuna spiraalsed hammasrattad taluvad sama suuruse puhul suuremaid koormusi, pakuvad need suuremat võimsustihedust kui hammasrattad. See tähendab, et spiraalülekannetega käigukast suudab kompaktsemas pakendis edastada sama võimsust või sama suuruse puhul suudab spiraalkäigukast toime tulla suurema võimsusega.
• Tõukejõu kaod:Spiraalülekannete tekitatud aksiaalne tõukejõud tekitab tõukelaagrites täiendavat hõõrdumist, mis vähendab käigukasti üldist efektiivsust. Mõne suure võimsusega rakenduse puhul võib tõukelaagrite tõhususe vähenemine olla märkimisväärne ja insenerid peavad seda hoolikalt kaaluma spiraalülekande eeliste suhtes.

Reaalse maailma näide meie tehase kliendibaasist illustreerib spiraalülekannete kandevõime eelist. Üks raskeveokite tööstuse klient kasutas oma lisakäigukastis hammasrattapaari, kuid neil esines väsimuse tõttu sageli käigurikkeid. Pärast üleminekut sama mooduli ja näolaiusega, kuid 15-kraadise spiraalinurgaga spiraalsele Precision Gearile kasvas käigukasti tööiga 40 protsenti ning käigukast sai maksimaalse pöördemomendiga hakkama ilma riketeta. Veokitootja teatas ka märgatavast müra vähenemisest kabiinis, mis parandas juhi mugavust ja rahulolu.

Tõhususe osas on erinevus spiraal- ja tiibülekande vahel sageli marginaalne ja sõltub suuresti töötingimustest. Madalatel kiirustel ja suurel koormusel kipuvad spiraalülekanded olema libisemiskadude tõttu veidi vähem tõhusad. Suurtel kiirustel ja mõõdukatel koormustel on erinevus tühine. Meie tehas pakub mõlema käigukasti tüübi jaoks efektiivsuskõveraid, mis põhinevad meie ettevõttesisesel testimisel, võimaldades meie klientidel teha teadlikke otsuseid nende konkreetsete töötingimuste põhjal. Mõistes mõlema käigukasti tüübi kandevõimet ja tõhususe omadusi, saavad insenerid valida käigu, mis tasakaalustab kõige paremini jõudlust, töökindlust ja kulusid.

Korduma kippuvad küsimused (KKK)

1. küsimus: kas spiraalülekannet saab kasutada sama käigukasti hammasratastega?

Vastus: Jah, kuid see nõuab hoolikat disaini. Spiraalhammasrattad tekitavad aksiaalset tõukejõudu, tiibhammasrattad aga mitte. Nende koos kasutamiseks peab spiraalülekande tekitatud tõukejõud neelama sobivate laagritega või kasutades topeltspiraalset (heeringasaba) hammasratast, mis tõukejõu tühistab. Mõne konstruktsiooni puhul kasutatakse ühel etapil hammasratast ja teisel spiraalülekannet, kuid laagrite ülekoormamise vältimiseks tuleb arvestada aksiaalse tõukejõu juhtimisega. Meie tehas saab aidata selliseid segaülekandesüsteeme projekteerida, et tagada töökindlus.

2. küsimus: kas spiraalülekannete tootmine on kallim kui hammasrataste tootmine?

Vastus: Jah, spiraalülekannete tootmine on üldiselt kallim kui hammasrataste tootmine. Põhjused on järgmised: hammaste keerulisem geomeetria, mis nõuab spetsiaalseid plaatimis- ja lihvimisseadmeid; vajadus täiendavate toimingute järele, et saavutada vajalik spiraalinurga täpsus; ja asjaolu, et spiraalhammasrataste lihvimine on aeglasem protsess kui hammasrataste lihvimine. Lisaks suurendab tõukejõu laagrite nõue kogu süsteemi kulusid. Kuid jõudluse eelised – eriti müra vähendamise ja kandevõime osas – õigustavad sageli nõudlike rakenduste suuremaid kulusid.

3. küsimus: milline käigutüüp on kiirete rakenduste jaoks parem?

Vastus: Spiraalkäigud on üldiselt eelistatud suure kiirusega rakendustes, kuna need pakuvad sujuvamat, vaiksemat tööd ja paremat koormuse jaotust, mis vähendab vibratsiooni ja resonantsi ohtu, mis võib tekkida suurel kiirusel. Spiraalülekannete aksiaalne tõukejõud ja libisemishõõrdumine võivad aga muret tekitada väga suurtel kiirustel, mis nõuavad laagrite ja määrimissüsteemi hoolikat projekteerimist. Äärmiselt suurte kiiruste jaoks võib kasutada suure täpsusega hammasülekannet, kuid tavaliselt on spiraalülekanded levinumad.

4. küsimus: kas hammasrattaid saab lihvida sama täpsusega kui spiraalseid hammasrattaid?

Vastus: Jah, hammasrattaid saab lihvida samadele AGMA kvaliteediklassidele kui spiraalülekandeid (Q10 kuni Q12 või kõrgem). Kuna aga hammasratastel on lihtsam geomeetria, saab neid lihvida tavaliste profiillihvketaste abil, samal ajal kui spiraalhammasrataste puhul on sageli vaja spetsiaalseid spiraalinurga järgi kujundatud lihvkettaid. Meie tehas pakub lihvimisteenust mõlemale hammasrattatüübile ja me saavutame mõlema puhul suure täpsuse eeldusel, et masin ja tööriistad on sobivad.

5. küsimus: milline on täppis-spiraalülekande tüüpiline spiraalinurk?

Vastus: Täpse spiraalse hammasratta tüüpiline spiraalinurk on vahemikus 8 kuni 30 kraadi. Heeliksi nurk 15-20 kraadi on paljude tööstuslike rakenduste jaoks tavaline, kuna see pakub head tasakaalu sujuvuse, kandevõime ja aksiaalse tõukejõu vahel. Kõrgemad spiraalinurgad (25-30 kraadi) tagavad veelgi sujuvama töö, kuid tekitavad rohkem aksiaalset tõukejõudu, samas kui madalamad nurgad (8-12 kraadi) annavad väiksema tõukejõu, kuid vähem sujuvamaks. Meie tehas saab kohandada spiraali nurka teie rakenduse konkreetsetele nõuetele, optimeerides müra, koormuse ja laagrite kasutusiga.

Järeldus: valige oma rakenduse jaoks õige täppisvarustus

Valik täppis-spiraalülekannete ja hammasrataste vahel on kriitiline otsus, mis mõjutab teie mehaanilise süsteemi jõudlust, mürataset, kandevõimet ja üldist töökindlust. Spiraalülekanded pakuvad sujuvamat, vaiksemat tööd, suuremat kandevõimet ja paremat vastupidavust, kuid nende tootmine on kallim ja nõuab tõukejõu laagreid. Seevastu silindrihammasrattad on lihtsamad, kulutõhusamad ja ei tekita aksiaalset tõukejõudu, kuid on mürarikkamad ja taluvad vähem suuri koormusi suurtel kiirustel. Ettevõttes Raydafon Technology Group Co., Limited, on meie tehasel asjatundlikkus ja tootmisvõimekus, et toota mõlemat käigukasti kõrgeimate kvaliteedistandardite järgi ning me saame aidata teil valida konkreetse rakenduse jaoks optimaalse käigu.

Kas olete valmis valima oma projekti jaoks õiget täppisvarustust?Võtke täna ühendust ettevõttega Raydafon Technology Group Co., Limitedpõhjalikuks käiguvaliku konsultatsiooniks. Meie meeskond analüüsib teie pöördemomendi, kiiruse, ruumi ja müra nõudeid ning soovitab ideaalset Precision Gear lahendust. Pakume tasuta teostatavusuuringuid, konkurentsivõimelist hinda ja kiiret prototüüpimisteenust.Küsige kohe oma tasuta käiguvaliku konsultatsiooni ettevõttelt Raydafon Technology Group Co., Limited ja tagage oma jõuülekandesüsteemi optimaalne jõudlus.
