Mis mõjutab koonusülekande kandevõimet?

Koonhammasrattad mängivad kriitilist rolli liikumise ja pöördemomendi ülekandmisel ristuvate võllide vahel, eriti raskeveokite tööstussüsteemides, nagu autode jõuülekanded, kaevandusseadmed, laeva jõuallikad, robootika ja automatiseeritud masinad. Kui insenerid hindavad jõudlust, tekib alati üks põhiküsimus: mis mõjutab koonusülekande kandevõimet? Vastus peitub materjaliteaduse, hammasratta geomeetria, kuumtöötluse, pinnaviimistluse, määrimise ja täppistootmise standardite kombinatsioonis. Kandevõimet ei määra kunagi üks parameeter. See on tervikliku inseneri tasakaalu tulemus.

Ettevõttes Raydafon Technology Group Co., Limited projekteerime ja valmistame täppiskäigusüsteeme nõudlikeks rakendusteks, kus pöördemomendi stabiilsus, väsimuskindlus ja pikk kasutusiga on vaieldamatud. Meie insenerimeeskond mõistab, et kandevõime määrab otseselt töökindluse, tööohutuse ja elutsükli kogumaksumuse. Meie tehases kontrollitud tootmisprotsesside, täiustatud kontrollisüsteemide ja optimeeritud hammaste geomeetria disainiga tagame, et iga Precision Gear vastab rahvusvahelistele tugevuse ja vastupidavuse standarditele. See artikkel annab põhjaliku tehnilise selgituse mõjutavate tegurite kohtakoonusülekannekandevõime ja kuidas professionaalne tootmine tagab ühtlase jõudluse.

Sisukord

• Millist rolli mängivad materjali valik ja kuumtöötlus kandevõimes?
• Kuidas mõjutab hammasratta geomeetria koonusülekande koormuse jaotust?
• Miks määrab tootmise täpsus tegeliku koormuse jõudluse?
• Kokkuvõte
• KKK

Millist rolli mängivad materjali valik ja kuumtöötlus kandevõimes?

Materjali valik on koonusülekande kandevõime aluseks. Hammasratta mehaanilise tugevuse, kõvaduse profiili, väsimuskindluse ja löögikindluse määravad eelkõige selle alusmaterjal ja sellele järgnev kuumtöötlus. Ilma korraliku materjalitehnoloogiata ei talu isegi kõige täpsem hammasratta geomeetria suurt pöördemomenti ega tsüklilist pinget.

1. Üldised materjalid suure koormusega koonusrataste jaoks

Meie tehases valmistame tavaliseltTäppisvarustustooteid, mis kasutavad järgmisi legeeritud teraseid:

• 20CrMnTi karbureeritud hammasrataste jaoks, mis nõuavad suurt pinnakõvadust
• 42CrMo keskmise kuni suure pöördemomendi ülekande jaoks
• 18CrNiMo7-6 raskete tööstuslike ja kaevandusrakenduste jaoks
• Roostevaba sulami variandid söövitava keskkonna jaoks

Iga materjal tagab erineva tasakaalu südamiku sitkuse ja pinna kõvaduse vahel. Näiteks:

2. Kuumtöötlusprotsessid, mis parandavad kandevõimet

Kuumtöötlus mõjutab otseselt paindeväsimustugevust ja pinnakontakti tugevust. Meie tehases kasutatavad peamised protsessid on järgmised:

• Karburiseerimine pinna süsinikusisalduse suurendamiseks
• Karastamine kõvaduse parandamiseks
• Karastamine rabeduse vähendamiseks
• Nitreerimine kulumiskindluse tagamiseks
• Induktsioonkarastus lokaalseks tugevdamiseks

Karbureeritud hammasratastel on kõva välimine kiht, mis on vastupidav täppide tekkele, säilitades samal ajal tugeva südamiku, mis suudab löögikoormust neelata. See kahe struktuuriga disain suurendab oluliselt kandevõimet. Raydafon Technology Group Co., Limited kontrollib hoolikalt karbureerimissügavust, tavaliselt vahemikus 0,8–1,5 mm, sõltuvalt mooduli suurusest.

3. Väsimustugevuse ja koormuse määramise standardid

Koonülekande kandevõime on arvutatud ISO ja AGMA standardite järgi. Arvesse võetakse kahte peamist rikkerežiimi:

• Hambajuure paindeväsimuse rike
• Kontaktväsimuse rike hamba küljel

Vale materjalivalik vähendab mõlemat takistuse väärtust. Meie Precision Gear lahendused läbivad metallograafilise kontrolli ja kõvaduse testimise, et kontrollida struktuuri ühtlust enne saatmist. Lõppkokkuvõttes määravad materjali ja kuumtöötluse teoreetilise maksimaalse pöördemomendi, mida hammasratas suudab kanda. Ilma õige metallurgia, geomeetria ja määrimise täiustused ei suuda kompenseerida nõrku konstruktsioonilisi vundamente.

Kuidas mõjutab hammasratta geomeetria koonusülekande koormuse jaotust?

Kuigi materjal annab tugevuse, määrab geomeetria, kuidas seda tugevust kasutatakse. Halb koormuse jaotumine hambapindadel vähendab dramaatiliselt tegelikku kandevõimet. Isegi ülitugev teras puruneb enneaegselt, kui pingekontsentratsioon on ülemäärane.

1. Peamised geomeetrilised parameetrid

Koonilise ülekande kandevõimet mõjutavad järgmised parameetrid:

• Moodul
• Hammaste arv
• Surve nurk
• Spiraalne nurk
• Näo laius
• Hamba profiili muutmine

Suurem moodul suurendab hamba paksust, parandades paindetugevust. Laiem näo laius jaotab koormuse suuremale kontaktpinnale. Need kohandused peavad siiski olema vastavuses süsteemi disaini piirangutega.

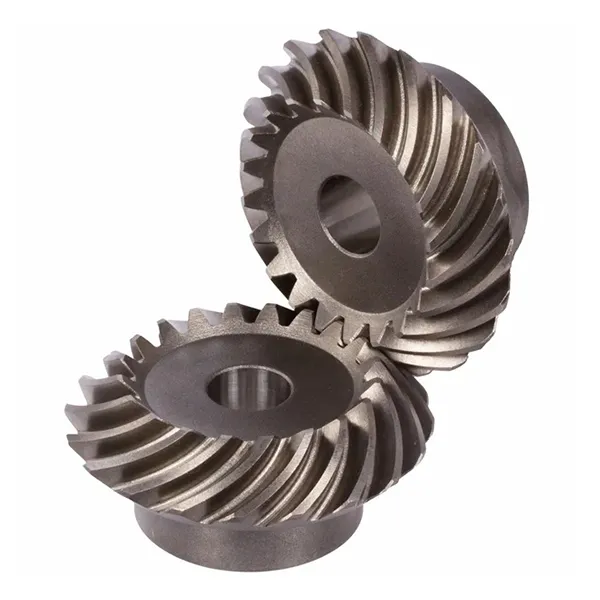

2. Spiraalne koonus vs sirge koonushammasrattad

Spiraalsed koonusülekanded pakuvad hammaste järkjärgulise haardumise tõttu üldiselt suuremat kandevõimet võrreldes sirgete koonusratastega. See vähendab löögikoormust ja müra.Raydafon Technology Group Co., Limitedon spetsialiseerunud suure pöördemomendiga süsteemide spiraalsete täppiskäigukastide tootmisele.

3. Laadige kontaktmustri optimeerimine

Õiged hammaste kokkupuutemustrid hoiavad ära lokaalse ülekoormuse. Meie tehas kasutab hammasrataste kontaktide analüüsi tarkvara simuleerimiseks:

• Edastuse viga
• Koormuse jaotus pöördemomendi all
• Soojuspaisumise mõju
• Võlli läbipainde mõju

Mikrogeomeetria modifikatsioonid, nagu kroonimine ja plii korrigeerimine, aitavad tasakaalustada kontaktstressi. See parandab otseselt töökoormust, vältides enneaegset aukude tekkimist.

4. Meie koonus-täppiskäigu tehnilised parameetrid

Geomeetria optimeerimisega tagame, et iga täppiskäik töötab ohututes pingepiirides isegi tipppöördemomendi korral.

Miks määrab tootmise täpsus tegeliku koormuse jõudluse?

Koolülekande teoreetiline kandevõime on saavutatav ainult siis, kui tootmistäpsust kontrollitakse rangelt. Hambaprofiili kõrvalekalded, kaldeviga, läbijooksud või pinnaviimistlus vähendavad oluliselt tegelikku kandevõimet.

1. Töötlemise täpsus

Suur kandevõime nõuab ranget tolerantsi kontrolli. Meie tehas kasutab:

• CNC spiraalsed koonusrataste lõikemasinad
• Viieteljelised töötlemiskeskused
• Hammasrataste lihvimismasinad
• CMM kontrollisüsteemid

Raydafon säilitab range mõõtmete tolerantsi kontrolli, et tagada ühtlane hammaste geomeetria partiide lõikes.

2. Pinna viimistlus ja lihvimine

Maapealsetel hammasratastel on väiksem hõõrdumine ja parem kontaktide jaotus. Täppislihvimine parandab:

• Kontaktsuhte stabiilsus
• Müra vähendamine
• Määrdekile moodustumine
• Väsimuse elu

Seetõttu on meie suure kiirusega rakenduste Precision Gear lahendused pigem täielikult lihvitud kui ainult freesitud.

3. Kvaliteedikontroll ja testimine

Laadimise jõudluse valideerimine hõlmab järgmist:

• Hammaste kontaktmustri testimine
• Kõvaduse mõõtmine
• Magnetosakeste kontroll
• Dünaamiline tasakaalustamine

Raydafon Technology Group Co., Limited rakendab enne saatmist mitmeastmelist kontrolli. See tagab, et kandevõime arvutused tähendavad tegelikku töökestvust. Tootmise täpsus ületab lõhe disaini ja välitööde vahel. Isegi esmaklassilised materjalid ei suuda kompenseerida halba töötluskvaliteeti.

Kokkuvõte

Mis mõjutab koonusülekande kandevõimet? Vastus peitub materjali tugevuse, optimeeritud geomeetria, kontrollitud kuumtöötluse, pinnaviimistluse ja range tootmistäpsuse kombinatsioonis. Iga tegur aitab kaasa paindeväsimuskindlusele ja pinnakontakti vastupidavusele. Ettevõttes Raydafon Technology Group Co., Limited integreerime metallurgiaalased teadmised, täiustatud töötlemistehnoloogia ja ranged kontrollistandardid, et toota suure jõudlusega täppisülekandesüsteeme, mis on kohandatud tööstuslikele nõudmistele.

Kui hindate hammasrataste tarnijaid suure pöördemomendiga rakenduste jaoks, on meie insenerimeeskond valmis teie projekti toetama tehnilise konsultatsiooni ja kohandatud tootmisega.Võtke ühendust ettevõttega Raydafon Technology Group Co., Limitedtäna, et arutada oma nõudeid ja saada üksikasjalik pakkumine.

KKK

K1: Mis mõjutab kõige rohkem koonusülekande kandevõimet tööstuslikes rakendustes?
Materjali tugevus ja kuumtöötluse kvaliteet mõjutavad tavaliselt kõige rohkem, kuna need määravad paindeväsimuse ja pinnakontakti takistuse. Täiskoormuse saavutamiseks peavad geomeetria ja töötlemise täpsus siiski vastama materjali omadustele.

Q2: Kuidas kuumtöötlus parandab koonusülekande kandevõimet?
Kuumtöötlus suurendab pinna kõvadust, säilitades samal ajal sitke südamiku. See topeltstruktuur hoiab ära hambajuure murdumise ja pindade tekitamise korduvate pöördemomendi tsüklite korral.

3. küsimus: kas hammasratta täpsusaste mõjutab kandevõimet?
Jah. Suurem täpsus vähendab pinge kontsentratsiooni ja koormuse ebaühtlast jaotumist. See võimaldab käigul ohutult töötada teoreetilisele koormuspiirile lähemal ilma enneaegse kulumiseta.

K4: Miks eelistatakse spiraalset koonusülekannet suure koormusega süsteemides?
Spiraalsed kaldhammasrattad haakuvad järk-järgult ja jaotavad jõu ühtlasemalt hambapinnale. See vähendab löögipinget ja suurendab efektiivset kandevõimet võrreldes sirgete koonusülekannetega.

K5: Kas määrimistingimused võivad mõjutada koonusülekande kandevõimet?
Õige määrimine takistab metalli kokkupuudet metalliga ja vähendab pinna väsimust. Ebapiisav määrimine suurendab hõõrdumist ja kuumust, vähendab efektiivset kandevõimet ja lühendab kasutusiga.
