Spiraalne koonuskäik

Raydafon toodab spiraalseid koonusülekandeid täisnurkajami jaoks oma tehases Ningbo linnas, Hiinas. Kaarjas hambajoon hoiab kaks või enam hammast igal hetkel kontaktis, nii et ajam töötab sujuvamalt ja vaiksemalt kui sama suur sirge kaldpaar ning kannab oma mõõtmete jaoks rohkem pöördemomenti. Standardmoodulid töötavad vahemikus M3 kuni M12 täppisklassidega DIN6 kuni DIN9, toodetud ISO, DIN, ANSI, JIS või BS järgi. Materjalide hulka kuuluvad legeerteras, C45, roostevaba teras, messing, vask, alumiinium ja POM, pinnatöötlusega alates tsingist ja nikeldamisest kuni musta oksiidini, Geomet ja Dacromet. Hammasratast saab lõigata kõigest viie hambaga, mis võimaldab ühe täisnurga etapis suurt redutseerimissuhet ning suurema täpsusega klasside jaoks saab pärast kuumtöötlemist lihvida hammaste külgi. Hammasrattad tarnitakse sobitatud paaridena, mille kontaktmuster on enne saatmist kontrollitud. Saatke oma joonis või näidis pakkumise saamiseks 24 tunni jooksul.

Spiraalne koonusülekanne – kumerhammastega täisnurkne ajam, M3 kuni M12

Spiraalne koonusülekanne on täisnurga käigukasti valik, kui sujuvus ja kandevõime on tähtsamad kui miski muu. Kumerad hambajooned hoiavad kaks või enam hammast igal hetkel kontaktis, nii et ajam töötab vaikselt, kulub ühtlaselt ja kannab palju rohkem koormust kui sama suurusega sirge kaldpaar. Raydafon lõikab, kuumtöötleb ja lihvib neid hammasrattaid oma tehases Ningbo linnas, Hiinas.

5 hammast minimaalseltHammasrattal, mis võimaldab suuri üheastmelisi suhteid
DIN6 – DIN9Täppisklassid, lihvimine nõudmisel
M3 – M12Standardmoodulid, teised joonistamiseks

Disaini põhjendus

Miks valida sirge koonusülekande asemel spiraalne koonusülekanne?

Erinevus nende kahe vahel on täielikult hammaste joones. Sirge kaldhammasratta hambad jooksevad radiaalselt, nii et iga hammas haakub paaritushambaga kogu oma laiuses samal hetkel – äkiline löök, mis kordub iga hamba juures. Spiraalse kaldhammasratta hambad lõigatakse kõveralt, nii et kontakt algab hamba ühest otsast ja liigub üle teise täpselt nii, nagu tõmblukk sulgub. See üksik geomeetriline muutus vastutab kõigi allpool toodud eeliste eest.

Spiraalne koonusülekanne

  • Kaks või enam hammast jagavad kogu aeg koormust, kuna kattumistegur on suurem
  • Järk-järguline haardumine löögi asemel, nii et sõidumüra on oluliselt madalam
  • Kontaktrõhk levib üle pikema kontaktliini, tagades ühtlasema kulumise
  • Hammasratas võib töötada vaid 5 hambaga, võimaldades ühes etapis suurt suhet
  • Kontaktmuster on reguleeritav läbi lõikuripea raadiuse ja seda saab lihvimisega veelgi parandada
  • Tekitab aksiaaljõu, mille kandmiseks tuleb valida võlli laagrid

Sirge koonusülekanne

  • Kihlumise hetkel kannab täiskoormust üks hammas
  • Löök iga hamba sisenemisel tekitab rohkem müra ja vibratsiooni
  • Kõrgem kohalik kontaktrõhk, mistõttu kulumine kipub koonduma
  • Praktiline minimaalne hammaste arv hammasrattal on suurem, piirates üheastmelist suhet
  • Lihtsam ja odavam lõigata, mis sobib madala kiirusega ja madala müratasemega kriitilistele draividele
  • Aksiaaljõudu ei tekitata, seega on laagrite valik lihtsam

Üks disainipunkt, mida tasub planeerida:kuna hambajoon on spiraalne, tekitab spiraalne koonusratas piki võlli aksiaalset tõukejõudu. See ei ole defekt – see on sujuva kaasamise hind. Laagrid tuleb valida selle vastuvõtmiseks, mistõttu spiraalne faasipaar on tavaliselt ette nähtud koos võlli ja laagrite paigutusega, mitte sirge kaldpaari asendusena.

Tehnilised andmed

Spiraalse koonusülekande tehnilised andmed ja saadaolevad valikud

  • Mudeli number (moodul)M3, M4, M5, M8, M12 ja teised
  • Hamba vormSpiraal (kõver hambajoon), täisnurkne ajam
  • Minimaalne hammasrataste arv5 hammast
  • TäpsusastmedDIN6, DIN7, DIN8, DIN9
  • StandardidISO, DIN, ANSI, JIS, BS ja mittestandardsed / joonisele
  • MaterjalidLegeerteras, C45 teras, roostevaba teras, messing, vask, alumiinium, POM
  • Hammaste töötlemineJahvatatud, karastatud või jahvatatud (kõrgema täpsusega klasside jaoks kasutatakse lihvimist)
  • Tolerantsus0,001 mm – 0,1 mm sõltuvalt funktsioonist ja täpsusastmest
  • PinnatöötlusTsingitud, nikeldatud, passiveerimine, oksüdatsioon, anodeerimine, Geomet, Dacromet, must oksiid, fosfatiseerimine, pulbervärvimine, elektroforees
  • LisatoimingudHaavelpuhastus, liivaprits, kuumtöötlus, lõõmutamine, karastamine, poleerimine
  • PakkimineKilekott ja karp või puidust ümbris
  • MaksetingimusedT/T, L/C
  • Tootmise teostusaeg20 tööpäeva proovide jaoks, 25 päeva hulgi
  • NäidisedNäidishind 2–100 USD; ekspressveo näidis, mille maksab klient

Täielik spetsifikatsioonileht. Iga rea ​​lugemiseks kerige mobiilseadmes tabelit külili.

Üksus Spetsifikatsioon
Mudeli number M3, M4, M5, M8, M12 jne.
Materjal Messing, C45 teras, roostevaba teras, vask, POM, alumiinium, sulam ja teised
Standardne ISO, DIN, ANSI, JIS, BS ja mittestandardsed
Täpsus DIN6, DIN7, DIN8, DIN9
Hammaste ravi Karastatud, jahvatatud või jahvatatud
Tolerantsus 0,001 mm – 0,01 mm – 0,1 mm, olenevalt funktsioonist ja määratud täpsusastmest
Pinnatöötlus Tsingitud, nikeldatud, passiveerimine, oksüdatsioon, anodeerimine, Geomet, Dacromet, must oksiid, fosfatiseerimine, pulbervärvimine, elektroforees
Lõpeta Haavelpuhastus, liivaprits, kuumtöötlus, lõõmutamine, karastamine, poleerimine
Esemete pakkimine Kilekott ja karp või puidust pakend
Maksetingimused T/T, L/C
Tootmise teostusaeg 20 tööpäeva proovi jaoks, 25 päeva hulgi
Näidised Näidishinnavahemik 2–100 USD. Kliendi makstud ekspressveose näidis.
Rakendus Automaatsed juhtimismasinad, pooljuhtide tööstus, üldised tööstusmasinad, meditsiiniseadmed, päikeseenergia seadmed, tööpingid, parkimissüsteemid, kiirraudtee- ja lennutranspordiseadmed jms

Tolerantsuse ja täpsuse kohta:selle tabelis olevad arvud on kogu tooteperekonna vahemik, mitte üks garanteeritud väärtus. Tolerants sõltub mõõdetavast tunnusest, moodulist ja teie määratud täpsusastmest – DIN6 maanduskäigul on palju rangemad piirid kui DIN9 freesitud käigul. Öelge meile oma koostu tagasilöök ja kontaktmustri nõue ning me kinnitame, millist klassi ja protsessi teie varustus vajab.

Tootmine

Kuidas me toodame ja kontrollime spiraalse koonusülekande kvaliteeti

Spiraalsed kaldhammasrattad on ühed kõige raskemini kasutatavad hammasrattad, sest hamba külg on kumer pind, mida tuleb genereerida, mitte lihtsalt lõigata. Protsess, mida me iga tellimuse puhul käivitame, on teadlikult järjestikune: iga etapp lõpetatakse ja kontrollitakse enne järgmise algust, nii et probleem tabatakse pigem selle tekitanud etapis, mitte lõplikul kokkupanekul.

Tühi ettevalmistus

Materjal valitakse vastavalt joonisele ning toorik pööratakse ja asetatakse esiküljele, et määrata kinnituspinnad ja ava, millele iga hilisem toiming viitab.

Hammasrataste lõikamine

Hammaste küljed genereeritakse spiraalsel kaldhammasrattaga lõikemasinal, kasutades lõikepea raadiust, mis tekitab vajaliku spiraalinurga ja kontaktmustri.

Kuumtöötlus

Korpuse kõvenemine suurendab kulumiskindluse tagamiseks hambapinna kõvadust, samal ajal kui südamik jääb piisavalt sitkeks, et neelata ajam löögikoormust.

Hammaste krigistamine

Kui on ette nähtud suurem täpsusaste, lihvitakse külg pärast kuumtöötlemist, et korrigeerida moonutusi ning parandada kontaktpinda ja pinnaviimistlust.

Kontaktmustri kontroll

Paari juhitakse katseseadmes koos märgistusseguga, nii et kontaktmustri asukohta, kuju ja suurust saab enne paari vabastamist joonise suhtes kontrollida.

Ülevaatus ja pakkimine

Lõplik mõõtmete kontroll koostu jaoks oluliste omaduste osas, seejärel kaitsepakend ekspordiks – kilekott ja karp või puidust ümbris suuremate komplektide jaoks.

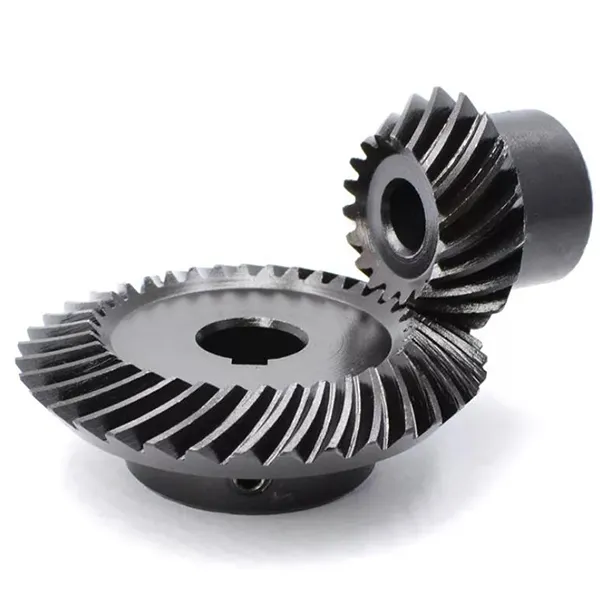

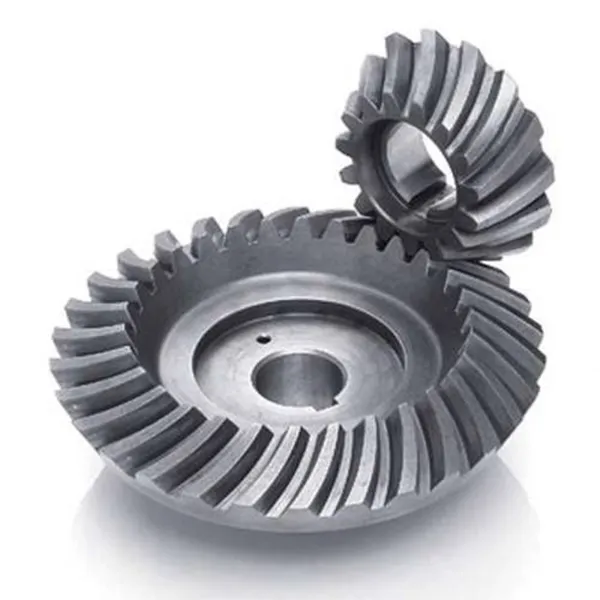

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiraalne koonusülekanne genereeritud kumerate hammaste külgedega.

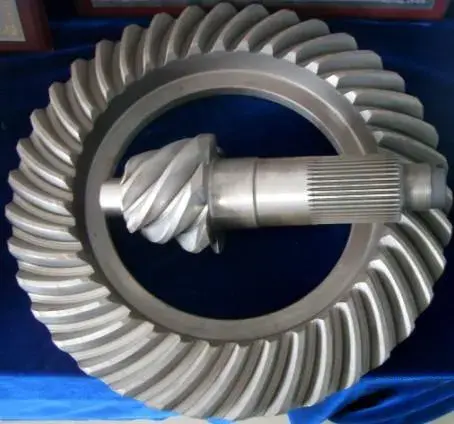

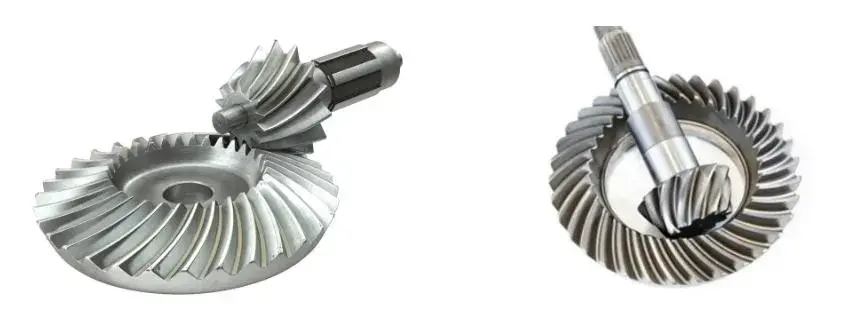

Spiral bevel gear pair showing matched contact pattern and mounting faces
Sobiv käigupaar – kontaktmuster ja kinnituspinnad.
Spiral bevel gear tooth flank detail after grinding
Hamba külje detail pärast lihvimist.
Spiral bevel gear inspection and measurement before packing
Lõplik mõõtmete kontroll enne pakkimist.
Spiral bevel gear set prepared for export packing
Ekspordiks pakkimiseks ettevalmistatud hammasrataste komplekt.

Peamised eelised

Toote omadused

Sujuv jooks ja madal müratase

Kuna hambajoon on kõver, on vähemalt kaks hammast igal hetkel võrgus ja koormus kandub ühelt hambalt teisele, kui kontakt liigub üle külje. Täislaiuses kokkupõrkemomenti ei esine, nagu sirge koonusülekande puhul, mistõttu vibratsioon ja müra langevad märgatavalt – just seetõttu on see hammas standardvalik, kus müra kontrollitakse, alates tööpinkide spindlitest kuni sõiduautode telgedeni.

Suur kandevõime ja ühtlane kulumine

Heeliksi nurk tõstab ülekattekoefitsienti, mis tähendab, et rohkem hambaid jagab koormust ja kontaktrõhk mõlemal küljel on väiksem. Madalam rõhk koos pikema kontaktjoonega jaotab kulumise ühtlasemalt üle hambapinna, selle asemel et koondada see kaldejoone lähedusse. Praktiline tulemus on käik, mis kannab oma suuruse kohta suuremat pöördemomenti ja hoiab oma täpsust pidevas töös kauem.

Lai suhtevahemik ühes etapis

Spiraalse kaldpaari hammasratast saab lõigata vaid viie hambaga, mis võimaldab saavutada suure reduktsioonisuhte pigem ühes täisnurga etapis kui kahes. Masinakonstruktori jaoks tähendab see vähem detaile, lühemat korpust ja vähem kogunenud lõtku, mistõttu esineb see hambavorm nii sageli kompaktsetes täisnurksetes reduktorites.

Kontaktmustrit saab parandada

Kuna külje kõverus määratakse lõikepea raadiusega, saab kontaktmustrit lõikefaasis nihutada ja korrigeerida ning pärast kuumtöötlemist lihvimisega veelgi parandada. See kontroll selle üle, kus hambad tegelikult kokku puutuvad, on see, mis eristab aastaid vaikselt töötavat käigukomplekti sellest, mis kuude jooksul viriseb ja lööb – ja see on võimalus, mis sõltub masinast ja operaatorist, mitte ainult joonisest.

Tööle vastavad materjalid ja pinnatöötlused

Sama hambageomeetria saab valmistada legeerterasest suure pöördemomendiga ajamite jaoks, C45 või roostevabast terasest, kus korrosioonikindlus on oluline, ja messingist, vasest, alumiiniumist või POM-ist kergemate või mittemagnetiliste rakenduste jaoks. Seejärel valitakse pinnatöötlus vastavalt keskkonnale – tsinkimine või nikkelimine, must oksiid, Geomet või Dacromet korrosioonikaitseks, alumiiniumi anodeerimine ning välimuse ja vastupidavuse suurendamiseks pulbervärvimine või elektroforees.

Rakendused

Kus kasutatakse spiraalseid koonusülekandeid

Kõikjal, kus ajam peab pöörama 90 kraadi, kandes samal ajal tõelist pöördemomenti ja jäädes vaikseks:

  • Tööpingid— spindliajamid, indekspead ja etteandemehhanismid, mille puhul ülekande täpsus määrab valmis detaili kvaliteedi
  • Autotööstus ja transport— diferentsiaal- ja lõppajam, mille puhul on oluline madala mürataseme ja suure koormusega täisnurga paar
  • Automaatsed juhtimismasinad— nukk-indekserid, pöördlauad ja korjamis- ja kohamehhanismid
  • Pooljuht- ja meditsiiniseadmed— ajamid, mis peavad olema sujuvad, vaiksed ja korratavad, mitte ainult tugevad
  • Päikeseenergia seadmed— jälgija pöördajamid, kus käigukast töötab välistingimustes aastaringselt
  • Parkimissüsteemid ja logistikaseadmed— tõste- ja ülekandemehhanismid, mis vajavad kompaktset täisnurga vähendamist
  • Kiirraudtee ja lennunduse maapealne varustus— lisaajamid, mille töökindlus ja madal vibratsioon on ette nähtud
  • Üldised tööstusmasinad— pumbad, segistid, konveierid ja kõik kompaktsed täisnurksed reduktorid

Kui teie rakendust loendis pole, kirjeldage ülesandeid – sisendkiirus, pöördemoment, suhe ja paigalduskorraldus. Spiraalne kaldpaar projekteeritakse tavaliselt koos selle võlli ja laagrite paigutusega, kuna see tekitab aksiaalse tõukejõu, nii et mida varem me paigutust näeme, seda parem on tulemus.

Kohandamine

Joonise järgi valmistatud spiraalsed koonushammasrattad

Lisaks standardsele moodulite valikule saab kõik parameetrid, mis otsustavad, kas käik teie korpusele sobib, toota vastavalt vajadusele. Tüüpiline kohandamine hõlmab järgmist:

  • Moodul ja hammaste arv
  • Spiraali nurk ja spiraali käsi
  • Suhe ja sobitatud paar
  • Puur, võtmeava ja spline
  • Rummu ja paigalduspinna geomeetria
  • Materjali valik
  • Täpsusaste DIN6–DIN9
  • Pinnatöötlus
  • Lihvitud või freesitud hamba külg
  • Märgistus ja paariskomplekti identifitseerimine

Saatke mõõtmetega joonis, käigu näidis või vajalik suhe, pöördemoment ja ümbrik ning kinnitame lähima standardgeomeetria või pakume uue. Spiraalseid koonuspaare tarnitakse sobitatud komplektidena, nii et kui vahetate paari ühte hammasratast, öelge meile – ainult poole sobitatud paarist asendamine põhjustab üldiselt müra ja kiiret kulumist, isegi kui mõlemad osad on mõõtmetelt õiged.

Ostja KKK

Ostja KKK

  • Mis vahe on spiraalsel koonusülekandel ja sirgel koonusülekandel?Hammaste joon: sirged kaldhambad kulgevad radiaalselt ja haakuvad kogu laiuses korraga, samal ajal kui spiraalsed kaldhambad on kõverad, nii et kontakt liigub järk-järgult hamba ühest otsast teise. Kumer vorm annab suurema kattuvuse, nii et koormust jagab rohkem hambaid, jooksmine on sujuvam ja vaiksem, kulumine ühtlasem ning hammasratast saab lõigata vaid 5 hambaga.
  • Kas saate minu joonise või näidise järgi teha spiraalse koonusratta?Jah. Saatke mõõtmetega joonis või hammasratta näidis koos mooduli, hammaste arvu, spiraalinurga, suhte, ava ja materjaliga. Kinnitame, kas geomeetria vastab olemasolevatele tööriistadele või nõuab uut lõikuri seadistust, esitame vastavalt hinnapakkumise ja saame näidise tarnida umbes 20 tööpäeva jooksul.
  • Millised materjalid ja pinnatöötlused on saadaval?Legeerteras ja C45 suure pöördemomendiga ajamite jaoks, roostevaba teras, kus on vaja korrosioonikindlust, ja messing, vask, alumiinium või POM kergemate või mittemagnetiliste rakenduste jaoks. Pinnatöötlused hõlmavad tsinkimist ja nikeldamist, passiveerimist, oksüdeerimist, anodeerimist, Geomet, Dacromet, musta oksiidi, fosfatimist, pulbervärvimist ja elektroforeesi. Öelge meile keskkond ja me soovitame seda.
  • Kas ma peaksin tellima sobitatud paari või ühe käigu?Telli sobiv paar. Spiraalsed koonushammasrattad on lapitud ja nende kontaktmustrit kontrollitakse komplektina, nii et olemasoleva paari ühe käigu asendamine tekitab tavaliselt müra ja kiirendab kulumist isegi siis, kui mõlemad osad on õigesti mõõdetud. Kui ainult üks käik on kahjustatud, saatke meile mõlemad, et saaks asendada säilinud osaga.
  • Miks vajab spiraalne koonusülekanne spetsiaalseid laagreid?Hambajoone spiraalinurga tõttu tekitab hammasratas piki võlli lisaks tangentsiaalsele ja radiaalkoormusele ka aksiaalset tõukejõudu. Laagrid tuleb valida nii, et need kannaksid seda tõukejõudu – tavaliselt koonusrull või nurkkontakt –, mistõttu on spiraalne kaldpaar kõige parem määrata koos võlli ja laagri paigutusega.
  • Millised on teie tolerants, tarneaeg ja maksetingimused?Tolerants sõltub funktsioonist ja täpsusastmest, vahemikus 0,001 mm kuni 0,1 mm. öelge meile oma vastulöögi ja kontaktmustri nõue ning me kinnitame, milline hinne selle saavutab. Proovide võtmine võtab aega umbes 20 tööpäeva ja hulgitootmine 25 päeva, näidiste hinnad on 2–100 USD koos ekspressveoga, mille maksab klient ja maksetingimused on T/T või L/C.

Seotud

Seotud tooted ja lisalugemine

Küsige spiraalse koonusülekande pakkumist

Saatke oma joonis, näidis või vajalik moodul, suhe, pöördemoment ja ümbrik. Kinnitame geomeetria, täppisklassi ja materjali ning vastame hinna ja teostusajaga 24 tunni jooksul.

Saatke päring kohe

* Tolerants, tarneaeg ja hinnad on antud tootepere vahemikuna ja kinnitatakse tellimuse kohta joonisel. Spiraalsed koonusülekanded tarnitakse sobitatud paaridena; palun kinnitage enne tellimist paariosa number.
