Plastikust koonuskäigud

Raydafon toodab Hiinas Ningbos plastikust koonusülekandeid, mis on vormitud täisnurksete ajamite jaoks POM-ist ja nailonist. Standardsuhted on 1:1, 2:1, 3:1, 4:1 ja 5:1; sammu moodulid M0,25 kuni M1; hammaste arv 10 kuni 60; ava läbimõõdud 3,0 kuni 10,0 mm; välisläbimõõdud 8,7 kuni 60,4 mm; töötemperatuur –40 °C kuni +80 °C. Osade numbrite hulka kuuluvad GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GBBS21M51205, GBBS21, GB01205 GB1M512* ja GB1M512BS*. BS järelliide tähistab messingist sisetükki ja kinnituskruvi. Tähtis: GB1M512* ja GB1M512BS* sobivad ainult 60-hambalise koonusülekandega ja ei ühildu teiste hammasratastega. Valatud hammaste geomeetria annab vaikse ja tiheda võrgu; polümeer on isemääriv ja kemikaalidele vastupidav. Joonistamiseks saadaval kohandatud moodul, hammaste arv, puur, rummu ja materjali klass; pakkumine 24 tunni jooksul.

Plastikust koonushammasrattad – kohandatud vormitud POM ja nailon, M0,25 kuni M1

Täisnurksed veoülekanded väikeste täppismehhanismide jaoks: täisarvu perekond 1:1 kuni 5:1 10 kuni 60 hambaga, vormitud POM-st või nailonist, valikulise messingist sisetüki ja seadistuskruviga. Piisavalt vaikne kohvimasinate ja printerite jaoks, piisavalt kerge akutoitel seadmetele ja seda saab kasutada joonistamiseks kõikjal maailmas.

  • 1:1 – 5:1Standardsed suhted
  • M0,25 – M1Pitch-moodul (mod)
  • 10-60Saadaval hammaste arv
  • −40 kuni +80 °CTöötemperatuur

Plastikust koonusülekanded täisnurksete ajamite jaoks – kohandatud vormitud POM ja nailon

Plastikust koonusülekanne pöörab ajamit 90 kraadi, kasutades metallist lõigatud hammaste asemel vormitud polümeerhambaid. See üksainus muudatus eemaldab vajaduse määrida, vähendab paari kaalu ja muudab võrgu märgatavalt vaiksemaks – seepärast ilmneb paigutus kohvimasinates, printerites, kardinamootorites, robottolmuimejates ja väikestes kaugjuhtimissõidukites. Raydafon toodab seda perekonda nii tootja kui tarnijana oma tehases Ningbo linnas, Hiinas, seega pole teie ja vormimismasina vahel kauplemismarginaali.

Kohandamine hõlmab parameetreid, mis tavaliselt otsustavad, kas hammasratas sobib: moodul, hammaste arv, ava läbimõõt, rummu ja ülaosa mõõtmed, suhe ja polümeer ise. Saatke joonis, varustuse näidis või kasvõi foto koos mõõtudega ja kinnitame lähima standardosa või pakume uue tööriista pakkumise. Sama töökoja seotud toodete hulka kuuluvad laiemadplastikust käikvahemik,plastist spiraalne hammasratasperekond paralleelvõlli ajamite jaoks ja metallkoonusülekannejoon, kus pöördemoment ületab polümeeri kanda.

Plastikust koonusülekande tehnilised andmed

  • Standardmõõtmete viideΦ12 mm (saadaval ka allolevas tabelis loetletud suurustes)
  • Pitch-moodul (mod)M0,25, 0,5 ja 1,0 standardosade vahemikus
  • Materjali tüüpPlastik – POM, nailon (PA) või vastavalt kliendi soovile
  • Suhtarvud1:1, 2:1, 3:1, 4:1, 5:1
  • Töötemperatuur−40 °C kuni +80 °C
  • Valikulised funktsioonidMessingist sisestus, seadistuskruvi, kohandatud ava ja rummu
  • KohandamineMoodul, hammaste arv, puur, ülaosa pikkus, hamba laius, materjali klass

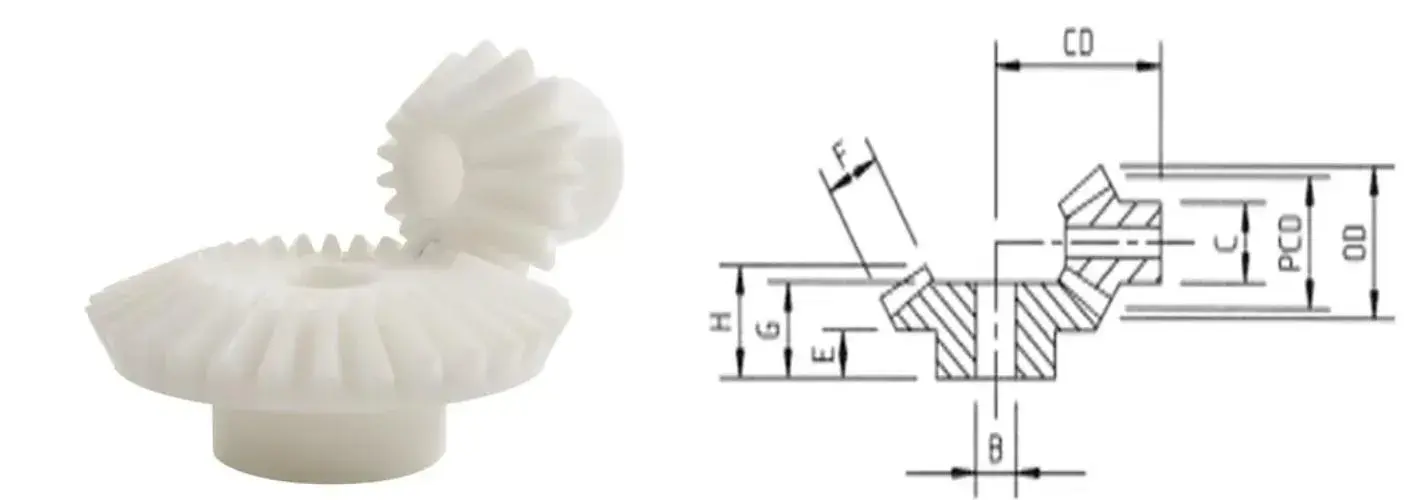

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Plastikust koonusülekande perekonna võrdlusgeomeetria – allolevad mõõtmete tähed vastavad sellele joonisele.
1:1Võrdne kiirus, täisnurkne ülekanne
2:1Vähendage väljundkiirust poole võrra
3:1Kolmas kiiruse vähendamine
4:1Veerandkiiruse vähendamine
5:1Viienda kiiruse vähendamine

Oluline sobiv märkus:suhtega paaritatud paare tuleb kasutada koos. 1:1 vahekorras sirge hambaga koonusülekanded on oma vahekorra piires vahetatavad, kuid5:1 suhtega osad, mille osanumber lõpeb tähega * (GB1M512* ja GB1M512BS*), sobivad ainult 60-hambalise koonusülekandega – nende geomeetria ei ühildu ühegi teise hammasrattaga.Enne tellimist kinnitage paaritusosa number.

Mõõtmed, hammaste arv ja suhted

Kõik mõõdud mm. Kasutage tähti B, CD, C, E, F, G ja H koos ülaltoodud viitejoonisega, et kontrollida sobivust oma paigutusega.

Iga veeru lugemiseks kerige tabelit küljele. Parempoolses veerus on näidatud iga osa messingist sisetükk ja seadistuskruvi versioon.

Osa nr. Pitch
(mod)
nr /
hambad
Kõik mõõdud mm Messingist sisestus
& seadistuskruvi
Väljaspool dia. Kõrguse dia. Puur läbim. B CD Rummu dia. C Bossi pikkus E Hammaste laius F Pikkus G Pikkus H
Suhe 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Suhe 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Suhe 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Suhe 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Suhe 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Tabelit lugedes:BS-liitega osadel on messingist sisetükk ja kinnituskruvi positiivse võlli kinnitamiseks. Tähed B, CD, C, E, F, G ja H järgivad ülaltoodud spetsifikatsioonide jaotises toodud viitejoonist. Kriips pikkuse veerus tähendab, et selle osa mõõtmed ei kehti. Kas pole kindel, milline paar sobib teie paigutusega? Saatke joonis või võlli mõõdud ja me sobitame selle.

Toote üksikasjad

Fotod meie vormitud plastist koonushammasratastest – hambakuju, rummu ja messingist sisestusvõimalus.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail

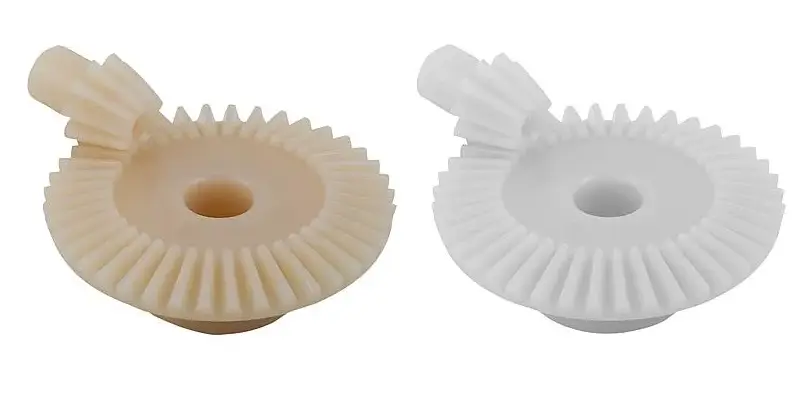

Vormitud plastist koonushammasrattad – hammaste kuju ja rummu detailid kogu suhtevahemikus.
Plastic bevel gear pair in POM moulded for a right-angle drive

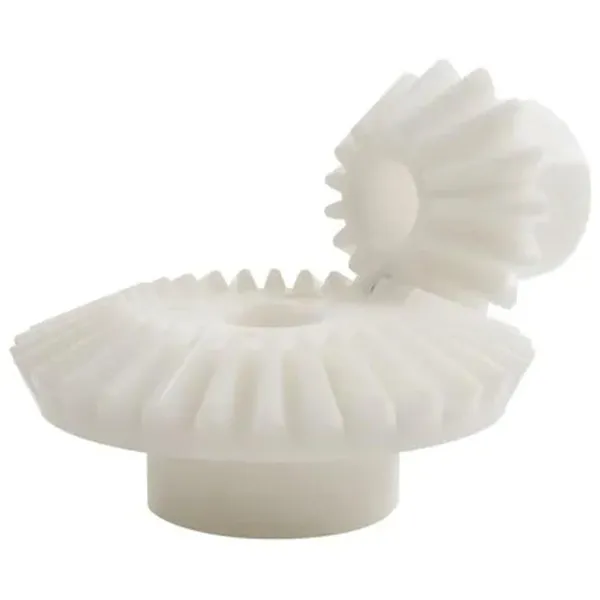

POM koonusülekande paar täisnurga ajamiks.
Plastic bevel gear set assembled and checked before packing

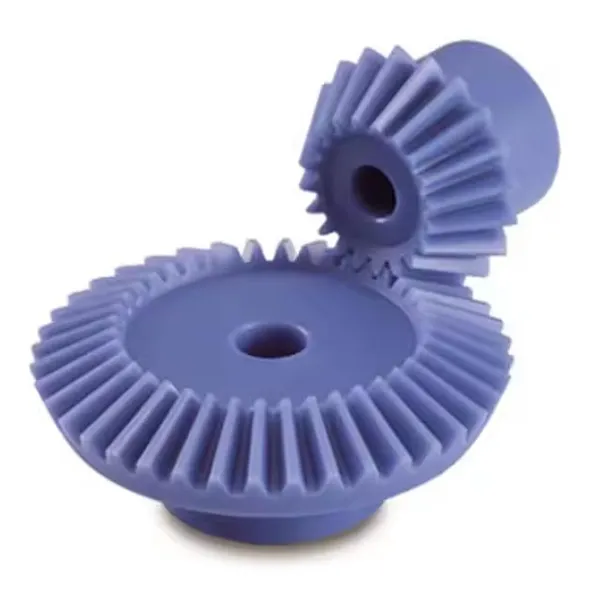

Enne pakkimist kontrolliti omavahel ühendatud hammasrataste võre ja lõtku.

Peamised eelised

  • Puhtad kulumiskindlad polümeeridPOM ja nailon taluvad niiskust ja mitmesuguseid kemikaale, nii et käik töötab niiskes, mahapestavas või kergelt söövitavas keskkonnas, kus kaetud metallist hammasratas lõpuks korrodeerub. Ei mingit värvimist, plaatimist ega õlikilet, mida hooldada.
  • Täpselt vormitud hambadHamba vorm pärineb pigem vormiõõnsusest kui lõikurist, nii et haardumine püsib kogu partii ulatuses tihe ja ühtlane. Tulemuseks on ühtlane ja vaikne pöörlemine – omadus, mis on müratundlike seadmete, näiteks kohvimasinate ja printerite puhul kõige olulisem.
  • Osa metalli massistVäike mass vähendab võllide ja laagrite koormust, vähendab mootori inertsi ja pikendab kaasaskantavate ja akutoitel toodete aku kasutusiga.
  • Täisnurga ajam kompaktses ümbrisesKaldgeomeetria edastab võimsust 90 kraadi võrra, ilma et oleks vaja eraldi käigukasti korpust, mis hoiab väikesed mehhanismid lühikesed ja hõlpsasti kokkupandavad.
  • Kohandatud vastavalt teie jooniseleMoodulit, hammaste arvu, ava läbimõõtu, rummu ja ülaosa mõõtmeid, suhet ja polümeeri klassi saab valmistada vastavalt vajadusele. Kui tabelis olev standardosa sobib, siis ütleme nii ja hoiame kokku tööriistakulu.
  • Tehase otsene hind ja kontrollVormimine, ülevaatus ja pakkimine toimuvad ettevõttesiseselt, nii et vahemarginaali pole ja kvaliteeti kontrollib sama meeskond, kes detaili valmistas.

Rakendused

Kerge kaalu, vaikse käigu ja korrosioonikindluse kombinatsioon muudab plastikust koonusülekanded sobivaks väikeste täisnurksete ajamite jaoks mitme tooteperekonna jaoks.

Nutikad koduseadmed

Nutikad kardinamasinad avanevad ja sulguvad vaikselt, ilma ruumi häirimata, samas kui robottolmuimejad kasutavad ronimiseks ja pööramiseks sama täisnurkset ajamit väikese võimsuse ja pika kasutuseaga.

Kontoritehnika

Printerid toetuvad ühtlasele hambakujule, et paberi söötmine oleks sujuv ja töömüra madal, ning purustajad kasutavad keemilist vastupidavust ja kulumiskindlust, et tulla toime pideva paberikoormusega ilma enneaegse rikketa.

Mänguasjad ja tarbekaubad

Kaugjuhitavad sõidukid saavad kasu väikesest kaalust, mis pikendab aku tööiga, samas kui polümeer talub kukkumisi ja lööke. Lastetoodete jaoks on saadaval sobivad materjaliklassid.

Kohvimasinad ja väikesed seadmed

Suletud seadmete täisnurksed ajamid töötavad ilma, et ümbritsevad osad oleks rasvaga saastunud, ja vormitud võrk hoiab töömüra kodukeskkonnas madalana.

Seadmed ja väikesed täiturmehhanismid

Kompaktsed 90-kraadised ülekanded mõõte- ja positsioneerimismehhanismides, kus eeliseks on madal inerts ja mittemagnetilised, roostevabad osad.

Kohandatud masinad

Iga väike täisnurkne ajam, kus muidu oleks vaja metallist kaldpaari, eraldi korpust ja määrimiskohta. Saatke joonis ja töökohustus ning me anname nõu materjali ja suhte osas.

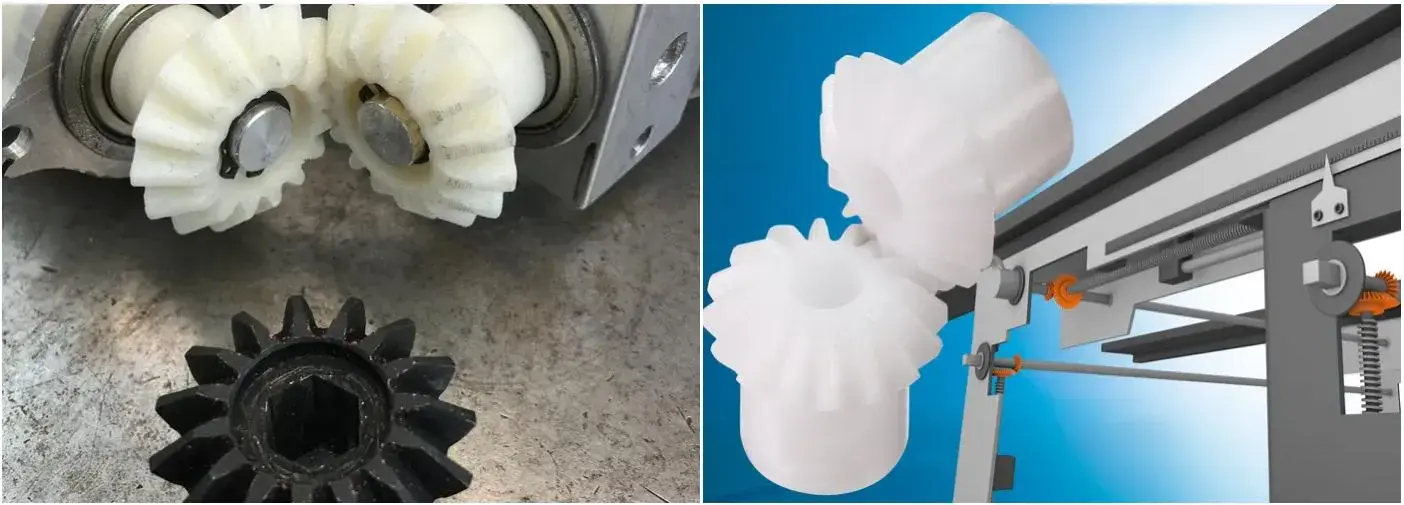

Plastic bevel gears used in smart home, office equipment and toy applications
Plastikust koonushammasrattad kasutusel nutikas kodus, kontoriseadmetes ja tarbekaupade rakendustes.

Ostja KKK

  • Kas saate minu joonise või näidise järgi toota plastikust koonusülekande?Jah. Saatke mõõtmetega joonis või hammasratta näidis koos mooduli, hammaste arvu, suhte, ava ja materjali eelistusega. Kinnitame, kas ülaltoodud tabelis olev standardosa sobib, või pakume uut vormi ja saame esmalt tarnida töödeldud prototüübi, kui soovite enne tööriistade paigaldamist geomeetriat kontrollida.
  • Millist materjali peaksin valima, kas POM või nailon?POM on tavaline valik täppiskaldpaaride jaoks, kuna see on jäik, väikese hõõrdumisega ja mõõtmetelt stabiilne niiskuse all, mis hoiab keskpunkti kauguse ja tagasilööki prognoositavana. Nailon on sitkem ja neelab paremini lööke, kuid see imab niiskust ja liigub veidi. Öelge meile koormus, kiirus ja keskkond ning me soovitame seda.
  • Kas käigud tarnitakse sobitatud paarina?Kaldpaar töötab õigesti ainult koos selle käigukastiga, mille vastu see oli ette nähtud. Tärniga tähistatud osad (GB1M512* ja GB1M512BS*) sobivad ainult 60-hambalise käiguga ja ei ühildu teiste hammasratastega. Iga teise osanumbri puhul kinnitage enne tellimist meiega sobiv osa ja me kontrollime paari.
  • Mida tähendab BS järelliide osa numbril?BS tähistab messingist sisetükki ja kinnituskruvi, mis annab võllile positiivse mehaanilise kinnituse, selle asemel, et toetuda tavalisele vormitud avale. See on tavaline valik, kus käik võtab tagurduskoormuse või kus võlli sobivus ei tohi libiseda.
  • Mis on töötemperatuur ja kas saate tarnida kõrgema temperatuuriga materjali?Standardvahemik on –40 °C kuni +80 °C. Soojemalt töötavate seadmete puhul võib pakkuda selliseid materjale nagu PEEK või PPS; öelge meile pidev töötemperatuur ja me kinnitame, mida rakendus vajab.
  • Mis on teie tarneaeg ja tellimistingimused?Saada osa number või joonis koos vajaliku kogusega. Vastame hinna, vajaduse korral tööriistanõude ja tarneaja - tavaliselt 24 tunni jooksul. Standardosad tarnitakse tootmislaost; uus tööriist järgib kinnitatud joonist.

Seotud tooted ja lisalugemine

Küsige plastikust koonusülekande pakkumist

Saatke osa number ülaltoodud tabelist või oma joonis – moodul, suhe, hammaste arv, läbimõõt ja kogus. Kinnitame sobivuse paaritusvarustuse vastu, anname nõu materjali osas ning vastame hinna ja tarneaja kohta 24 tunni jooksul.

Saatke päring kohe

* Suhtarvud tuleb tellida sobitatud paaridena. Mõõtmed järgivad spetsifikatsioonide jaotises toodud viitejoonist; palun kinnitage enne tellimist lõplik joonis oma koostu vastu. Messingist sisetüki ja seadistuskruvi versioonid identifitseeritakse BS-i järelliitega.
