Miks on käigu pikkus hüdrosilindri valimisel kriitiline?

Kui valite hüdrosilindri mis tahes raskeveokite jaoks – olgu selleks ehitusseadmed, põllumajandusmasinad või tööstusautomaatika –, on üks parameeter jõudluse, ohutuse ja pikaealisuse osas teistest parem:löögi pikkus. Käigu pikkus ei määra mitte ainult seda, kui kaugele silinder võib välja tõmbuda või tagasi tõmbuda, vaid mõjutab ka paigalduskonfiguratsiooni, varda paindetakistust, tihendi eluiga ja süsteemi üldist stabiilsust. Vale käigupikkuse valimine võib põhjustada katastroofilisi mehaanilisi rikkeid, kulukaid seisakuid või ebaefektiivset töötamist. Selles põhjalikus juhendis kasutame kahe aastakümne tööstuse kogemust, et selgitada, miks käigupikkus on hüdrosilindrite valiku nurgakivi ja kuidas teha teadlikke otsuseid, mis on kohandatud teie täpsetele vajadustele.

Vedeliku jõulahenduste liidrinaRaydafon Technology Group Co., Limitedon välja töötanud ja tarninud tuhandeid kohandatudHüdrauliline silinderüksused üle maailma. Meie tehas järgib rangeid ISO standardeid, tagades, et iga silindri käik on optimeeritud tegelike tingimuste jaoks. Olenemata sellest, kas asendate olemasolevat seadet või kavandate uut süsteemi, säästate käigupikkuse kriitilisuse mõistmine teid jõudluse kitsaskohtade ja ootamatute remondikulude eest. Sukeldume sügavale mehaanikasse, parameetritesse ja praktilistesse kaalutlustesse, mis muudavad käigu pikkuse määravaks teguriks.

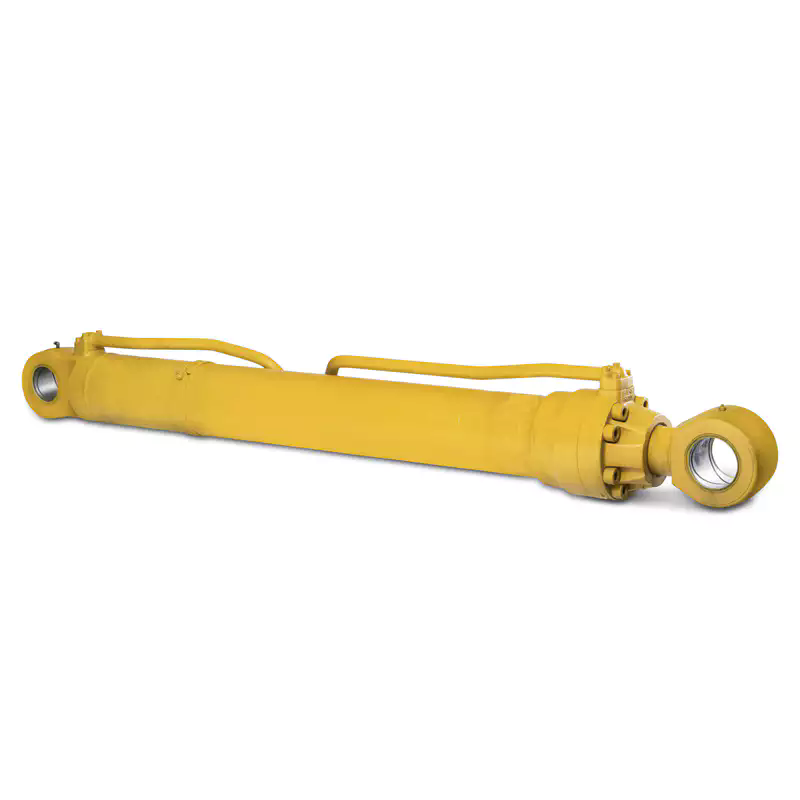

Mis määrab käigu pikkuse ja miks see dikteerib hüdrosilindri jõudlust?

Käigu pikkus on kogu vahemaa, mille kolvivarras läbib täielikult sissetõmmatud (suletud) asendist täielikult välja sirutatud (avatud) asendisse. Ehkki määratlus tundub lihtne, ulatub selle mõju läbi a iga tööaspektiHüdrauliline silinder. Oma 20 aasta jooksul, mil olen töötanud raskete masinate ja kohandatud ajamsüsteemidega, olen olnud tunnistajaks lugematutele stsenaariumidele, kus näiliselt väike ebakõla käigu pikkuses põhjustas suuri tõrkeid. KellRaydafon Technology Group Co., LimitedMeie inseneride meeskond käsitleb käigu pikkust kui keskmist tugisammast, mille ümber kogu silinder on kujundatud. Allpool kirjeldame, miks see parameeter ei ole läbiräägitav.

Esiteks määrab käigu pikkus otseselt kasutatava liikumisulatuse. Kui käik on liiga lühike, ei jõua seadmed soovitud asendisse; kui see on liiga pikk, põhjustab see liigset liikumist, võimalikke sisekokkupõrkeid ja suuremat ohtu, et varras võib kokkusurumisel kõverduda. Lisaks mõjutab käigu pikkus tihendi dünaamikat. Pikemad käigud nõuavad täpsemat joondamist, et vältida kolvitihendite ja varda laagrite ebaühtlast kulumist. Meie tehas on dokumenteerinud, et optimeeritud käigu ja ava vahekorraga silindrid näitavad 40% pikemat tihendi kasutusiga võrreldes riiulile mittevastavate üksustega.

Löögi pikkusega seotud kriitilised tegurid

• Varda paindumise lävi:Mida pikem on käik, seda suurem on veeru laadimise ebaõnnestumise tõenäosus. Insenerid peavad arvutama Euleri kriitilise koormuse käigu pikkuse, varda läbimõõdu ja kinnitusviisi alusel.
• Tihendi terviklikkus:Pikendatud löögid suurendavad varda ja tihendite vahelist kontaktteed. Meie tehas kasutab täiustatud polüuretaantihendeid, mis mahutavad pikemaid lööke, säilitades samal ajal nulli lekke kõrgete tsüklite korral.
• Juht- ja laagri pikkus:Pikemad käigud nõuavad pikemaid kandepindu, et vältida külgjõudude silindrit kahjustamist.Raydafon Technology Group Co., Limitedsisaldab vastupidavaid laagrikorke, mis taluvad kuni 3000 mm lööke ilma läbipaindeta.
• Paigaldusruumi piirangud:Löögi pikkus määrab sisse- ja väljatõmmatud pikkuse. Paljud kliendid jätavad tähelepanuta, et sissetõmmatud pikkus peab mahtuma masina raamidesse. Meie disainimeeskond teostab alati 3D-häirete kontrolli.

Toimivuse seisukohalt tagab õige käigupikkus, et hüdrosilinder töötab ettenähtud rõhuvahemikus. Liiga suur käik võib lisada hüdraulikavedeliku lisamahtu, vähendades süsteemi reageerimisaega. Seevastu alamõõduline käik seab mehaanilisi piiranguid. Suure tsükliga rakendustes, nagu piduripressid või materjali käsitsemine, mõjutab käigu pikkus isegi energiatõhusust. Näiteks võib nõutavast 50 mm pikem käik pikendada tsükliaega 15%, mõjutades otseselt tootlikkust. Seetõttu uurime enne silindri määramistRaydafon Technology Group Co., Limitedkaardistage alati kogu masina kinemaatiline profiil, et see vastaks täpselt käigu pikkusele.

Kuidas mõjutab löögi pikkus paigaldamise stabiilsust ja paindetakistust?

Paigaldusstabiilsus on sageli käigupikkuse valearvestuse kõige alahinnatud tagajärg. Hüdraulilise silindri paigaldusstiil – olgu selleks siis klahv, võll, äärik või kõrv – toimib koos pikendatud käigupikkusega, et tekitada momente ja külgkoormust. Meie tehase katselaboris oleme võrrelnud külgkoormuse tingimustes ühesuguse avaga, kuid erineva käiguga silindreid. Tulemused näitavad järjekindlalt, et kui käigu pikkus ületab soovitatavat suhet (käigu ja ava suhe > 8:1 tavaliste tiibvarda silindrite puhul), muutub silinder löögi ja kinnituse rikke suhtes haavatavaks. Uurime seda suhet üksikasjalikult.

Kui silinder sirutub välja, siis toestuseta varda pikkus kasvab, muutes selle survejõu mõjul kolonniks. Kui käigu pikkus on varda läbimõõduga võrreldes liiga suur, võivad isegi mõõdukad koormused põhjustada püsivat paindumist või katastroofilist purunemist. SellepärastRaydafon Technology Group Co., Limitedsoovitab alati arvutada kriitilise paindekoormuse tööstuse valemite abil. Mobiilsete rakenduste (nt kallurautod või ekskavaatorid) puhul, kus löökkoormus on tavaline, suurendame sageli varda läbimõõtu või lisame stoppertorusid, et tõhusalt vähendada toetamata pikkust ilma käigu pikkust muutmata.

Käigu pikkusest mõjutatud peamised stabiilsusparameetrid

• Veeru tugevus:Euleri paindevalem (Pcr = π²EI / (KL)²) näitab, et kriitiline koormus väheneb käigupikkuse ruuduga. Löögi suurendamine 20% vähendab paindetakistust ligikaudu 30%.
• Paigalduspinge kontsentratsioon:Pikad löögid suurendavad kinnituskronsteinidele, tihvtidele ja poltidele mõjutavaid jõude. Meie tehas kasutab lõplike elementide analüüsi (FEA) kinnituspunktide tugevdamiseks, kui käik ületab 1,5 meetrit.
• Läbipaine koormuse all:Pikendatud käigud põhjustavad varda suurema läbipainde, kiirendades tihendi kulumist ja põhjustades kolvi ebaühtlast joondust. Selle probleemi lahendamiseks kasutame induktsioonkarastatud kroomitud vardaid, mis on paindumiskindlad.
• Suunamise täpsus:Pika käiguga silindrite puhul hõlmab meie tootmisprotsess eriti pikki pronkslaagreid, et jaotada radiaalkoormusi ühtlaselt. See disainifilosoofia on kõigi jaoks standardneHüdrauliline silindermeie toodetud mudelid.

Praktilisest vaatenurgast on meie meeskond asendanud arvukalt konkureerivaid silindreid, mis ebaõnnestusid paindumise tõttu 800 mm käigupikkusel, kuid alamõõduliste varrastega. Ühes jäätmetihendaja projektis konstrueerisime silindri käigupikkusega 1800 mm, kasutades 100 mm varda läbimõõtu ja spetsiaalset tõkestustoru, et vähendada toetamata pikkust. Tulemuseks oli 300% pikem kasutusiga võrreldes eelmiste agregaatidega. See näitab, et käigu pikkus ei ole ainult mõõtmete spetsifikatsioon, vaid ka ohutuse seisukohalt kriitiline tehniline otsus. Mis tahes raske paigalduse puhul konsulteerige spetsialistidega naguRaydafon Technology Group Co., Limitedtagab, et teie hüdrosilinder peab vastu nii staatilistele kui ka dünaamilistele koormustele kogu oma käiguvahemikus.

Miks käigu pikkuse kohandamine parandab süsteemi üldist tõhusust?

Kuigi standardsed käigupikkused on laialdaselt saadaval, suurendab käigu kohandamine vastavalt teie rakendusele märkimisväärset tõhusust. Oma aastakümnete jooksul kaevandus-, ehitus- ja põllumajandussektoris nõustades olen näinud, et kõigile sobivad balloonid seavad sageli ohtu kiiruse, energiatarbimise ja struktuurilise integratsiooni. KellRaydafon Technology Group Co., Limited, pooldame käigupikkuse optimeerimist, kuna see joondab täiturmehhanismi kinemaatika otseselt masina töötsükliga. Siit saate teada, kuidas täpne kohandamine suurendab süsteemi tõhusust.

Esiteks välistab kohandatud käigupikkus surnud liikumise. Standardsilindritel võib olla lisakäik, mida kunagi ei kasutata, kuid silinder vajab siiski iga tsükli jaoks hüdraulikavedeliku täismahtu. See raisatud võimsus suurendab pumba koormust ja energia raiskamist. Määrates täpselt vajaliku käigupikkuse, vähendab meie tehas sisemist vedeliku mahtu, võimaldades kiiremaid reageerimisaegu ja madalamaid töötemperatuure. Hiljutises automatiseeritud pressliini puhul lühendasime käigu pikkust 70 mm võrra võrreldes valmisvalikuga, mille tulemuseks on 12% kiirem tsükliaeg ja 8% väiksem hüdraulikaõli kulu.

Löögi kohandamise tõhususe eelised

• Vähendatud rõhulangus:Lühem käigu pikkus tähendab lühemat vedeliku teed silindris, mis vähendab rõhukadusid ja parandab täiturmehhanismi reageerimisvõimet.
• Kompaktne masina disain:Täpse käigupikkuse abil saab masina raame vähendada, vähendades materjalikulusid ja kogukaalu. Meie tehas teeb silindrite sujuvaks integreerimiseks koostööd originaalseadmete tootjatega.
• Madalamad hoolduskulud:Õige käigupikkus minimeerib külgkoormuse ja tihendi pinget, vähendades plaaniväliseid seisakuid. Meie enda andmed näitavad, et kohandatud käiguga silindritel on 30% madalam hooldussagedus.
• Optimeeritud polsterduse jõudlus:Kui käigu pikkus on täpselt teada, saame kujundada sisemised padjad, mis aeglustavad sujuvalt kolvi, vähendades löögi lõppu ja müra.

Lisaks võimaldab kohandatud käigupikkus lisada täiustatud funktsioone, nagu integreeritud asendiandurid või lukustusmehhanismid ilma väljaulatuvate komponentideta. Näiteks tõsteplatvormidel tagab käigupikkuse täpsus, et platvorm saavutab täpse töökõrguse ilma liigse väljavenitamata. Meie tehas kasutab CNC-töötlust, et saavutada löögi tolerants ±0,5 mm, tagades korratavuse positsioneerimiskriitilistes rakendustes. Lõppkokkuvõttes muutub kohandamine üldiseksHüdrauliline silinderjõudlusele vastavaks komponendiks, mis suurendab kogu hüdrosüsteemi tõhusust. Kui teete koostöödRaydafon Technology Group Co., Limited, saate käigupikkuse optimeerimise, mida toetavad ranged tehnilised arvutused ja tegelik valideerimine.

Hüdraulilise silindri peamised parameetrid: ava suurus, varda läbimõõt ja käigu korrelatsioon

Käigu pikkuse ja muude kriitiliste parameetrite vahelise seose mõistmine tagab tasakaalustatud disaini. Allpool on üksikasjalik tabel, mis näitab, kuidasRaydafon Technology Group Co., Limitedstandardib selleHüdrauliline silindervahemik, mis illustreerib optimaalse jõudluse ja ohutuse tagamiseks soovitatud käigupiiranguid, mis põhinevad ava ja varda läbimõõdul. Andmed on saadud meie tehase insenerijuhistest ja rangetest välikatsetest.

Meie tehas rõhutab, et need väärtused on lähtepunktid; Nendest piiridest ületavate löökide jaoks lisame täiendavaid disainifunktsioone, nagu suuremad varda läbimõõdud, tugevdatud laagrid või teleskoopkonfiguratsioonid. Lisaks mõjutab paigaldussuund (horisontaalne vs. vertikaalne) lubatud käigu pikkust, kuna vertikaalsilindritel on väiksem paindumise oht, kuid kolvi kukkumise oht tuleb hoolikalt kaaluda. IgaHüdrauliline silinderalatesRaydafon Technology Group Co., Limitedon kaasas üksikasjalik spetsifikatsioonileht, kus käigu pikkus on korrelatsioonis arvutatud maksimaalse kandevõimega. Pakume ka lõplike elementide analüüsi aruandeid kriitiliste rakenduste jaoks, et tagada absoluutne usaldusväärsus.

Muud parameetrid sõltuvad käigu pikkusest

• Silindri paigaldustüüp:Torukinnitused võimaldavad parema koormuse jaotuse tõttu äärikukinnitustega võrreldes pikemaid käike.
• Töörõhk:Kõrgem rõhk (kuni 350 baari) nõuab paindumise vältimiseks lühemaid käike või suuremat varda läbimõõtu.
• Tihendi materjal:Üle 1200 mm pikkuste löökide puhul kasutame spetsiaalseid PTFE-ga kaetud tihendeid, et säilitada madal hõõrdumine ja vältida väljapressimist.
• Temperatuurivahemik:Äärmuslikud temperatuurid võivad mõjutada varda laienemist; pikemad löögid nõuavad termilise kasvu kompenseerimist.

Tabelile ja nendele vastastikku sõltuvatele parameetritele viidates saavad insenerid julgelt valida või tellida silindri, mis tasakaalustab käigupikkuse ava suuruse ja varda tugevusega.Raydafon Technology Group Co., Limitedsäilitab ulatusliku komponentide nimekirja, mis võimaldab meil ehitada kohandatud käigupikkusega silindreid ilma pikkade teostusaegadeta. See paindlikkus tagab täpselt konstrueeritud lahenduse, mis maksimeerib nii jõudlust kui ka kuluefektiivsust.

Kokkuvõte ja lõplikud soovitused

Löögi pikkus on palju enamat kui lihtne reisimõõde; see on hüdrosilindrite funktsionaalsuse, ohutuse ja tõhususe nurgakivi. Kogu selle juhendi jooksul oleme uurinud, kuidas käigu pikkus mõjutab paindetakistust, paigalduse stabiilsust, tihendi pikaealisust, süsteemi reaktsiooni ja masina üldist konstruktsiooni. Õige käigupikkuse valimine – kas siis hoolika valiku või kohandatud projekteerimise teel – tähendab otseselt seisakuaega, madalamaid kogukulusid ja paremat tööohutust. KellRaydafon Technology Group Co., Limited, meie tehase lähenemisviis ühendab täiustatud simulatsioonitööriistad, materjaliteaduse ja aastakümnete pikkuse praktilise kogemuse, et tarnida hüdrosilindreid, mis on suurepärased ka kõige nõudlikumates keskkondades.

Iga uue projekti või moderniseerimise puhul soovitame alustada rakenduse kinemaatikanõuete, koormusprofiilide ja paigalduspiirangute põhjaliku analüüsiga. Meie insenerimeeskond on valmis teid aitama ideaalse käigupikkuse ja sellega seotud parameetrite määratlemisel. Ärge laske käigupikkusel olla tagantjärele – tehke koostööd tootjaga, kes käsitleb seda kriitilise disainimuutujana. Võtke ühendustRaydafon Technology Group Co., Limitedtäna, et arutada oma hüdrosilindri nõudeid ja taotleda kohandatud hinnapakkumist. Meie tehase tagatud garantii ja ülemaailmne tugivõrk tagavad, et teie seadmed töötavad tsükli järel tsükli järel tipptasemel.

KKK: Levinud küsimused käigu pikkuse valiku kohta
