Hüdrauliline noolesilinder miniekskavaatorile
  • Hüdrauliline noolesilinder miniekskavaatorileHüdrauliline noolesilinder miniekskavaatorile
  • Hüdrauliline noolesilinder miniekskavaatorileHüdrauliline noolesilinder miniekskavaatorile

Hüdrauliline noolesilinder miniekskavaatorile

Raydafon toodab miniekskavaatorite hüdraulilisi noolesilindreid oma tehases Ningbos, Hiinas. Standardne ava läbimõõt on vahemikus 50 mm kuni 125 mm, varda läbimõõt on 25 mm kuni 75 mm, käik kuni 1000 mm, maksimaalne tõukejõud 361 kN 29,4 MPa juures ja töötemperatuuri vahemik –20 °C kuni +70 °C. Tünn on sepistatud ülitugevast legeerterasest ja ava on täpselt lihvitud, mis vähendab sisehõõrdumist ja tagab täpse väikese kiirusega poomi juhtimise. Sisseehitatud topelttihenduskonstruktsioon kulumiskindla importkummi ja välise klaasipuhastiga kaitseb tihendushuult tolmu ja niiskuse eest, pikendades kasutusiga rohkem kui 40%. Varda ja tünni välispind on korrosioonivastaseks töödeldud vihma, muda ja pesu jaoks. Puur, varras, käik, kinnituskeskused ja pordiasendid valmistatakse joonise järgi OEM-i paigaldamiseks või asendamiseks 1–8 tonni kaaluvatele masinatele. Saatke oma ekskavaatori mudel või originaaljoonis hinnapakkumise saamiseks 24 tunni jooksul.

Hüdrauliline noole silinder miniekskavaatorile – ava 50–125 mm, käik kuni 1000 mm

Poomi silinder on silindrik, mis tõstab ja langetab miniekskavaatori noole ning just see silinder võtab kogu masinas kõige rohkem koormust. Raydafon sepistab tünni ülitugevast legeerterasest, lihvib ava sisehõõrdumise vähendamiseks ja tihendab selle topelttihendiga tolmuste töötingimuste jaoks. Tarnitakse OEM-seadmena või teie algse joonise järgi valmistatud asendussilindrina.

  • 50-125 mmPuuri läbimõõt
  • 25-75 mmVarda läbimõõt
  • ≤ 1000 mmInsult
  • 361 kNMaksimaalne tõukejõud
  • −20 kuni +70 °CTöötemperatuur
01 / ÜLEVAADE

Hüdrauliline noolesilinder miniekskavaatorile – originaalseadmete tootja ja asendusvarustus

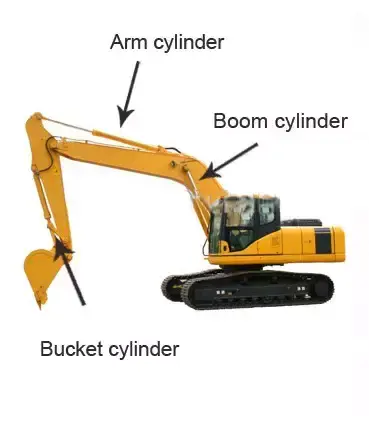

Noole silinder asub masina raami ja noole vahel ning see on komponent, mis tõstab kogu ekskavaatori ülemist konstruktsiooni. Miniekskavaatoril töötab noolemasin lühema käiguga kui täissuuruses masin, kuid kõrge töötsükliga, sageli tuhandeid tsükleid päevas munitsipaal-, haljastus- ja talutöödel. See kombinatsioon – lühike käik, suur tsüklite arv, tolmune keskkond – on see, mida spetsifikatsioon peab vastama, mitte ainult toorest jõudu.

Raydafon toodab seda silindrit oma tehases Ningbo linnas Hiinas nii masinaehitajate kui ka järelturu jaoks. Standardne ava läbimõõt on vahemikus 50 mm kuni 125 mm, varda läbimõõt on 25 mm kuni 75 mm, käik kuni 1000 mm ja maksimaalne tõukejõud 361 kN, töötemperatuuri vahemikus –20 °C kuni +70 °C. Sama tehase seotud silindrite hulgas on ka laiemekskavaatori hüdrosilindervahemik,hüdrauliline kopa silinder väikesele ekskavaatorilemis töötab sellega samas masinas jahüdrosilinderkataloog, mis hõlmab muid liikurmasinaid.

02 / SPETSIFIKATSIOONID

Tehnilised andmed

  • Toote nimiHüdrauliline noolesilinder miniekskavaatorile
  • Puuri läbimõõt50 mm – 125 mm
  • Varda läbimõõt25 mm – 75 mm
  • Insult≤ 1000 mm
  • Maksimaalne tõukejõud361 kN
  • Maksimaalne rõhk29,4 MPa
  • Töötemperatuur−20 °C kuni +70 °C
  • Tünni materjalKõrgtugevast legeerterasest sepis, täppislihvitud ava
  • TihendamineKahekordne tihenduskonstruktsioon kulumiskindla imporditud kummiga
  • PinnatöötlusKorrosioonivastaselt töödeldud varda ja tünni väliskülg
  • PaigaldamineMasina tõmbamiseks — tihvti, klambri või ääriku paigutus
  • KohandaminePuur, varras, käik, kinnituskeskused, pordi asend, värvi värv

Standardne spetsifikatsioonileht miniekskavaatori noole silindri jaoks.

Parameeter Väärtus
Puuri läbimõõt 50 mm – 125 mm
Varda läbimõõt 25 mm – 75 mm
Insult ≤ 1000 mm
Maksimaalne tõukejõud 361 kN
Surve 29,4 MPa
Töötemperatuur −20 °C kuni +70 °C

Kuidas tõukejõud ja puur on omavahel seotud:maksimaalne tõukejõud 361 kN kehtib vahemikus 29,4 MPa suurima ava kohta. Väiksem ava tekitab sama rõhu juures proportsionaalselt vähem jõudu – 50 mm ava 29,4 MPa juures annab ligikaudu 57,7 kN, 63 mm ava ligikaudu 91,6 kN ja 80 mm ava ligikaudu 147,8 kN. Täpsustage alati ava koos süsteemi rõhuga, sest teie masina jaoks vajalik tõukejõud määrab ava, mitte vastupidi.

03 / TOOTE ANDMED

Toote üksikasjad

Fotod ja võrdlusvaated meie poolt miniekskavaatoritele toodetud noole silindrist.

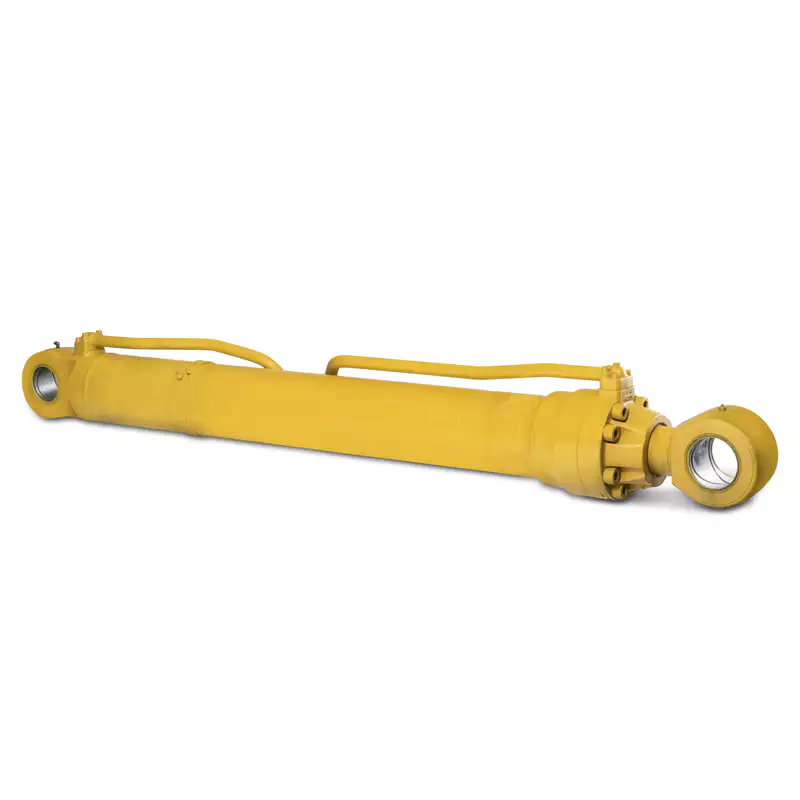

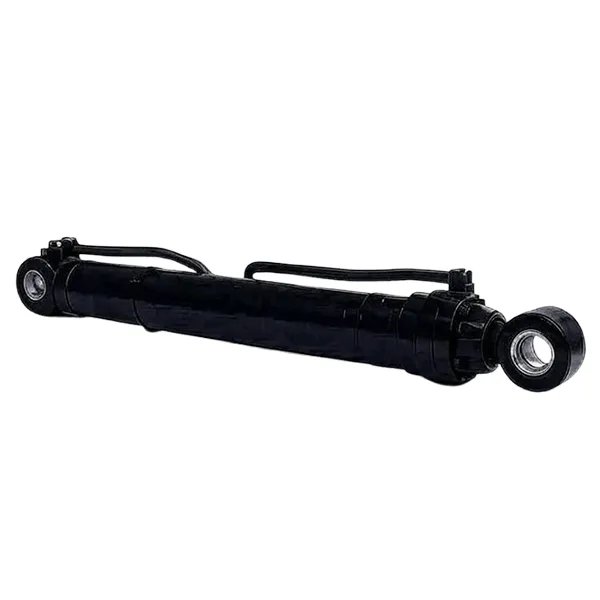

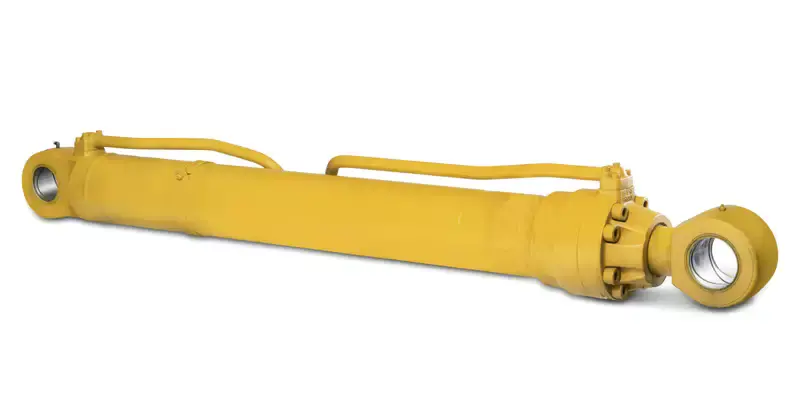

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hüdrauliline noolesilinder miniekskavaatorile — silinder, varras ja kinnitusotsad.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Täpselt lihvitud avaga sepistatud legeerterasest tünn.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Mõõtmed ja paigaldusviide – kinnitage enne tellimist oma masinaga.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Varda pind ja topelttihendus.
04 / EHITUS

Toote omadused ja ehitus

Sepistatud tünn ja maandatud auk

Tünn on pigem sepistatud ülitugevast sulamist, mitte torumaterjalist, mis annab ühtlasema terastruktuuri ja parema väsimuskindluse keermestatud ja keevitatud otstes. Seejärel lihvitakse auk täpselt nii, et kolvitihend jookseb vastu ühtlast pinnaviimistlust; See viimistlus hoiab sisemise hõõrdeteguri madalana – umbes 30% madalam kui meie võrdlustestides maandatud ava – ja see on põhjus, miks poomi saab ikkagi täpselt tollida, kui masin töötab kitsas ruumis, kus sentimeetrid on olulised.

Topelttihendus tolmuste kohtade jaoks

Igas silindris on sisseehitatud topelttihenduskonstruktsioon kulumiskindla imporditud kummiga. Sisemine tihend hoiab hüdraulilist rõhku, samas kui välimine klaasipuhasti hoiab tolmu ja niiskuse tihendushuult eemal. See on paigutus, mis kohapeal töötamisel on oluline: üks tihend, millel lastakse töötada saastunud kujul, tekitab aeglase nutmise, mis lõpuks muutub lekkeks. Kasutamisel pikendab see konstruktsioon silindri eluiga rohkem kui 40% võrreldes ühetihendiga ja vähendab seda, kui sageli masin peab hoolduseks töölt lahkuma.

Loodud teie masina geomeetria järgi

Puur, varras, käik, kinnituskeskused ja pordiasendid valmistatakse joonise järgi. Asendussilindri puhul on see kriitiline osa – kinnituskeskmed ja tihvtide läbimõõdud peavad täpselt vastama masina noole ja raamile, nii et saatke originaaljoonis, masina mudel või rikkis silindri mõõdetud mõõtmed ja me sobitame liidese enne tsiteerimist. Valikus on saadaval erinevad käigu- ja rõhukonfiguratsioonid, mis sobivad munitsipaal-, haljastus- ja põllumajandustöödega.

05 / ÜHILDAVUS

Masina ühilduvus

See noolesilinder tarnitakse umbes 1-8 tonnise klassi miniekskavaatoritele, kus ava läbimõõt on vahemikus 50-125 mm. See on paigaldatud nii originaalvarustusena kui ka asendusena järgmiste kaubamärkide masinatele, sealhulgas:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Röövik
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Pange tähele:marginimed on loetletud ainult selleks, et näidata masinaklasse, millele see silinder tavaliselt paigaldatakse. Raydafon on sõltumatu tootja ega ole nende kaubamärkidega seotud, volitatud ega originaalseadmete tarnijaga. Enne tellimist kinnita alati oma konkreetse mudeli paigaldusjoonis.

Kas pole kindel, millist ava ja käiku teie masin vajab? Saatke ekskavaatori mudel, olemasoleva silindri ava ja varda läbimõõt, selle tihvti-tihvti pikkus ja süsteemi rõhk ning me kinnitame konfiguratsiooni.

06 / RAKENDUSED

Rakendused

Miniekskavaatorid ostetakse sellepärast, et need sobivad sinna, kuhu täissuuruses masinad ei mahu, ja just seal on noolesilindri juhtimine kõige olulisem.

Vallateede hooldus

Torujuhtme paigaldamine ja kaevukaante remont kitsastel tänavatel, kus poom tuleb paika panna, mitte pöörata. Täpne madala kiiruse juhtimine vähendab maetud teenuste või viimistletud pindade löögi ohtu.

Viljapuuaedade korrastamine ja istutamine

Vanade kändude puhastamine ja uute kruntide ettevalmistamine, tõstes ja langetades noole ümber seisvate puude. Kontrollitud liikumine väldib viljapuude kahjustamist, mis peavad paigale jääma.

Ehitus- ja lammutustööd

Madalate seinte lammutamine ja kergete ehitusmaterjalide tõstmine, kus stabiilne võimsus muutuva koormuse all hoiab töö operaatori jaoks etteaimatavana ja ohutu kõigile, kes läheduses töötavad.

Põllumaade veekaitse

Drenaažikraavide lõikamine kontrollitud sügavusele ja laiusele, mida saab korrata ainult siis, kui noole silinder hoiab koormuse all oma asendit, mitte ei triivi, kui kopp kohtab takistust.

Haljastus ja aiaehitus

Pinnase tasandamine, kaevamine ja teisaldamine piiratud elamukruntidel, kus kompaktne ja täpse noole juhtimisega masin jätab puhtama viimistluse ja vähem käsitsi korrastamist.

Vahetamine ja remont

Olemasoleval masinal rihveldatud, painutatud või lekkiva noolesilindri otsene asendamine, mis on toodetud vastavalt algsele joonisele või mõõdetud näidisele, nii et tihvtid ja pordid ühtivad.

07 / MIKS RAYDAFON

Toote eelised

  • Tarne otse tehasestSilinder on sepistatud, töödeldud, kokku pandud ja testitud Raydafoni enda tehases, nii et teie ja tootmise vahel ei ole kauplemismarginaali ning joonised ja varutihendid jäävad masina eluea jooksul kättesaadavaks.
  • Madalam sisehõõrdumineTäpne maandusava ja sobitatud kolvitihendi kliirens vähendavad sisemist hõõrdumist, mis ilmneb sujuvama madala kiiruse juhtimisena ja pikkade vahetustega hüdraulikaõlis vähema soojusena.
  • Tihendus ehitatud vastavalt objekti tingimusteleTopelttihendus välise klaasipuhastiga on ette nähtud pigem tolmu ja niiskuse kui puhta töökoja jaoks, mis pikendab kasutusiga rohkem kui 40% ja vähendab planeerimata seisakuid.
  • Löökide ja rõhkude ulatusPuravi, varda, käigu ja rõhu konfiguratsiooni saab sobitada masinaga, selle asemel, et sundida lähima kataloogi suurust, mis on oluline silindri asendamisel lõpetatud mudelil.
  • Korrosioonivastane pinnatöötlusVarda ja silindri välispind on korrosioonivastaseks töödeldud, nii et silinder peab vihma, muda ja allauhtumise üle ilma tihendeid hävitava pinnalaikudeta.
  • Joonisepõhine asendusSaatke originaaljoonis, masina mudel või mõõdetud mõõtmed ja asendus toodetakse sellele liidesele, nii et tihvtid, pordid ja kinnituskeskused mahuvad kohapeal muutmata.

Tõukejõud, tihendi tööiga ja hooldusintervall sõltuvad kõik valitud avast, süsteemi rõhust, töötsüklist ja sellest, kui hästi masina hüdroõli filtreeritakse. Andke meile ekskavaatori mudel ja töörõhk ning me kinnitame ava ja käigu koormuse suhtes, mida silinder tegelikult kannab.

08 / OSTJA KKK

Ostja KKK

  • Millist ava, käiku ja survet see miniekskavaatori noole silinder katab?Puuri läbimõõt 50 mm kuni 125 mm, varda läbimõõt 25 mm kuni 75 mm, käik kuni 1000 mm ja maksimaalne rõhk 29,4 MPa. Maksimaalne tõukejõud on suurima ava juures 361 kN; väiksemad avad toodavad sama rõhu juures proportsionaalselt vähem jõudu, seega tuleks ava valida masina jaoks vajaliku tõukejõu järgi.
  • Kas saate minu konkreetset ekskavaatorimudelit asendada?Jah. Saatke rikkis silindri masina mudel, originaaljoonis või mõõdetud ava, varda läbimõõt, käik, tihvti-tihvti pikkus ja kinnitusdetailid. Kinnitame liidese ja toodame silindri sobivaks, mis väldib sobitusprobleeme, mis tulenevad üldise suuruse kasutamisest.
  • Mis vahe on maksimaalse tõukejõu ja rõhu vahel?Rõhk on hüdrauliline rõhk, mille jaoks silinder on ette nähtud, antud juhul 29,4 MPa. Tõukejõud on jõud, mille rõhk tekitab kolvi alale, mistõttu see muutub koos ava läbimõõduga — 361 kN 125 mm ava juures, kuid ainult umbes 57,7 kN 50 mm ava juures samal rõhul.
  • Millises temperatuurivahemikus võib silinder töötada?Standardne töövahemik on –20 °C kuni +70 °C. Masinate puhul, mis töötavad väljaspool seda vahemikku või mille hüdraulikaõli on kuumem, öelge meile pidev õlitemperatuur ja me kinnitame sellele sobiva tihendi materjali ja spetsifikatsiooni.
  • Kuidas on balloon tolmu ja vee eest kaitstud?See kasutab kahekordset tihendusstruktuuri kulumiskindla imporditud kummi ja välise klaasipuhastiga, nii et tihendushuul on kaitstud tolmu ja niiskuse eest. See korraldus on ette nähtud asukohatingimuste jaoks, mitte puhta keskkonna jaoks ja see pikendab kasutusiga rohkem kui 40%.
  • Millist teavet peate tsiteerima ja kas varutihendeid on võimalik tarnida?Masina mudel, ava ja varda läbimõõt, käik, töörõhk, kinnitusviis ja kogus – mida rohkem neid saadate, seda kiiremini kinnitame kujunduse. Tihendikomplektid ja asenduskomponendid on saadaval eraldi, nii et masina saab pärast tihendi riket uuesti kasutusele võtta ilma kogu silindrit välja vahetamata. Hinnapakkumine toimub tavaliselt 24 tunni jooksul.
09 / SEOTUD

Seotud tooted ja lisalugemine

Küsige miniekskavaatori noole silindrite pakkumist

Saatke ekskavaatori mudel, ava ja varda läbimõõt, käik, töörõhk, paigaldustüüp ja kogus — või originaaljoonis. Kinnitame teie masina konfiguratsiooni ja vastame hinna ja tarneajaga 24 tunni jooksul.

Saatke päring kohe

* Maksimaalne tõukejõud 361 kN kehtib vahemiku suurima ava kohta 29,4 MPa. Enne tellimist kinnitage oma masina ava, käik ja paigaldusmõõtmed. Brändinimesid kasutatakse ainult masinaklasside märkimiseks ja need ei viita seotusele.
