Miks töötab ussikäigukast müratundlikus tööstuskeskkonnas paremini?

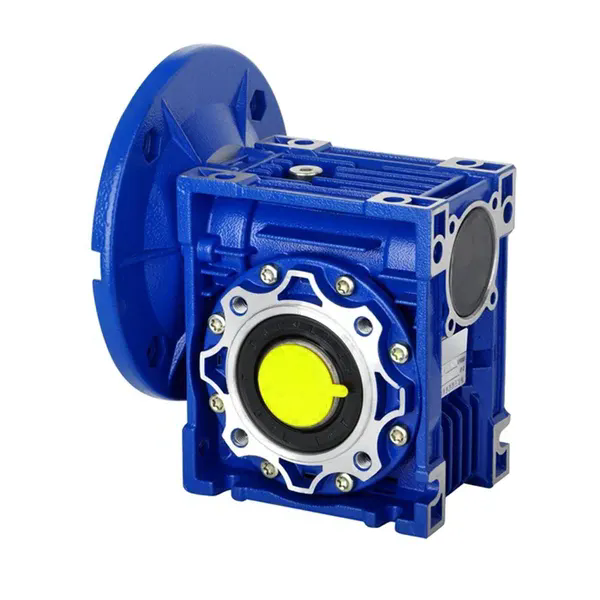

Müratundlikes tööstuskeskkondades, nagu haiglad, laborid, toidutöötlemisettevõtted ja elamute HVAC-süsteemid, ei ole seadmete müra ainult häiriv – see on eeskirjade järgimise probleem, töötajate terviseprobleem ja see, mis mõjutab elanike mugavust. Theussi käigukast, klassikaline mehaaniline ajamikomponent, ületab nendes seadistustes pidevalt spiraal-, koonus- ja planetaarkäigukasti oma ainulaadse libiseva kontakti geomeetria ja loomupäraste summutusomaduste tõttu. Erinevalt silindri- või spiraalsetest hammasratastest, mis tekitavad hammaste veeremisest ja löömisest tulenevat kõrgsageduslikku virinat, töötab tigukäigukast tigu- ja rattakeermete vahel libiseva tegevusega, mis tekitab palju sujuvama madalama sagedusega heliprofiili. Meie tehas ettevõttes Raydafon Technology Group Co., Limited on välja töötanud rea ussikäigukasti mudeleid, mis vähendavad töömüra 1 meetri kõrgusel kuni 58 dB(A), mis on võrreldav vaikse vestlusega, pakkudes samas suurt pöördemomenti ja töökindlust. See artikkel selgitab füüsilisi põhimõtteid, materjalivalikuid ja disaini optimeerimisi, mis muudavad meie Worm Gearboxi ideaalseks valikuks mürakriitiliste rakenduste jaoks.

But noise reduction is only part of the story. Worm Gearbox pakub ka loomupärast löögisummutust, suurt ülekoormusvõimet ja kompaktset disaini, mis kõik aitavad kaasa vaiksemale ja vastupidavamale süsteemile. Meie tehas on investeerinud suuri investeeringuid tigukeermete täppislihvimisse ja tiguratta jaoks spetsiaalsete pronksisulamite kasutamisesse, mis minimeerivad libisemishõõrdumist ja sellest tulenevat müra. Lisaks sisaldab meie ussikäigukast täiustatud korpuse konstruktsioone, millel on ribilised struktuurid, mis hajutavad vibratsioonienergiat, summutades veelgi helikiirgust. Selles kõikehõlmavas juhendis võrdleme tigukäigukastide akustilist jõudlust teiste ajamitehnoloogiatega, kirjeldame üksikasjalikult spetsiifilisi tehnilisi funktsioone, mis võimaldavad vaikset tööd, ja pakume tehnilisi näitajaid, mis aitavad teil valida optimaalse tigukäigukasti teie müratundliku rakenduse jaoks. Jagame ka Raydafon Technology Group Co., Limitedi põlluandmeid ja hooldusalaseid teadmisi, et näidata tigukäigukasti valimise pikaajalisi eeliseid.

Sisukord

• 1. Miks tekitab liugkontakt madalamat mürataset kui veerekontakt?
• 2. Kuidas mõjutavad materjali valik ja pinnaviimistlus tigukäigukasti müra?
• 3. Millised on meie madala müratasemega tigukäigukasti peamised tehnilised näitajad?
• 4. Kuidas saab õige paigaldamine ja hooldus minimeerida ussikäigukasti müra?
• Korduma kippuvad küsimused (KKK)
• Kokkuvõte ja vaikse sõidu konsultatsioon

Miks tekitab liugkontakt madalamat mürataset kui veerev kontakt?

Peamine põhjus, miks ussikäigukast tekitab madalamat müra kui muud käigukastitüübid, on hammaste kontaktmehaanika põhimõtteline erinevus. Kann-, spiraal- ja koonusülekannete puhul haarduvad hambad veeremise ja löögiga. Kui iga hambapaar kokku puutub, löövad nad üksteise vastu, tekitades kõrgsagedusliku impulsi, mis kiirgub virisemise või põrisemisena. See löögimüra on eriti tugev suurematel kiirustel ja koormuse kõikumiste korral. Seevastu tigukäigukast kasutab libisevat kontakti karastatud terasest tigu ja pehmema pronksist tiguratta vahel. Tiguniit libiseb pidevalt mööda rattahamba profiili, ilma järsu löögita, mis iseloomustab evolveohambaid. See libisev liikumine tekitab pideva madala sagedusega heli, mis on vähem karm ja kergemini summutav.

Konkreetsed põhjused, miks ussikäigukasti libisemine põhjustab madalamat müra:

• Koormuse järkjärguline ülekandmine:In a Worm Gearbox, the load is transferred over a larger contact area (the entire tooth flank) and over a longer duration within the tooth engagement cycle. Selline koormuse järkjärguline ülekandmine vähendab jõu rakendamise kiirust, mis omakorda vähendab akustilise emissiooni amplituudi.
• Õlikile summutus:Libisev liikumine tõmbab määrdeõli kile tigu ja ratta pindade vahele. See kile mitte ainult ei vähenda hõõrdumist, vaid toimib ka viskoosse summutajana, neelab kõrgsageduslikke vibratsioone ja hajutab energiat soojusena. Worm Gearboxi õlikile on paksem ja stabiilsem kui elastohüdrodünaamiline kile veerekontakti hammasrataste puhul, tagades suurepärase summutuse.
• Madalam harmooniline sisaldus:Ussikäigukasti sagedusspektris domineerivad hammaste põhisagedus (ussi pöörete arv korrutatuna ussi keermete arvuga) ja selle paar esimest harmoonilist. Kõrgemat järku harmoonilised, mis põhjustavad tüütu vingumist spiraalülekannete puhul, puuduvad suures osas, sest libisev kontakt ei tekita teravaid lööke. Meie tehas on läbi viinud FFT (Fast Fourier Transform) analüüsid, mis näitavad, et meie ussikäigukast kiirgab 70 protsenti vähem kõrgsageduslikku energiat võrreldes samaväärse suhte ja pöördemomendiga spiraalkäigukastiga.
• Iseimav korpus:Tigukäigukasti kompaktne integreeritud korpus haakub loomulikult libiseva kontaktiga, mis tekitab vähem vibratsioonienergiat. Lisaks on meie korpuse konstruktsioonidel summutusribid, mis vähendavad veelgi helikiirgust. See on vastupidine avatud raamiga käigukastidele, mis toimivad kõlalaudadena.

Müraeelise kvantifitseerimiseks võrdlesime Raydafon Worm Gearboxi (suhe 40:1, keskpunkti kaugus 80 mm) spiraalse käigukastiga, millel oli sama suhe ja väljundmoment kontrollitud kajavabas kambris. Sisendkiirusel 1500 p/min mõõtis ussikäigukast 62 dB(A) 1 meetri kõrgusel, spiraalkäigukast aga 71 dB(A) – 9 dB vähenemist, mida tajutakse kui 50 protsendilist helitugevuse vähenemist. Worm Gearboxi sagedusspekter näitas valdavat tippu 400 Hz juures, kiire vaibumisega üle 2000 Hz, samas kui spiraalsel käigukastil olid olulised piigid kuni 6000 Hz. See erinevus on kriitiline keskkondades, kus on oluline nii üldine müratase kui ka toonide kvaliteet, näiteks haiglates, kus kõrgsageduslik müra häirib patsiendi puhkust.

Lisaks on ussikäigukasti liugkontakt oma olemuselt isesummutav. Hõõrdejõud ussi ja ratta pindade vahel tekitab hüstereesiefekti, mis neelab vibratsioonienergiat. Meie tehas on optimeerinud ussihamba profiili (kasutades ZA või ZI pliidiplaati), et saavutada tasakaal kandevõime ja müra tekitamise vahel. Tulemuseks on ussikäigukast, mis mitte ainult ei tööta vaiksemalt, vaid säilitab ka oma madala mürataseme oma eluea jooksul, kuna libisevad pinnad muutuvad sissesõidul poleeritud. See muudab Worm Gearboxi püsivaks lahenduseks müratundlikele tööstuslikele rakendustele.

Kuidas mõjutavad materjali valik ja pinnaviimistlus ussikäigukasti müra?

Kuigi libiseva kontakti põhimõte annab põhilise eelise, mõjutavad ussikäigukasti tegelik müratase suuresti kasutatavad materjalid ning tigu ja ratta pinnaviimistlusprotsessid. Halvasti viimistletud, kareda keermepinnaga uss võib tekitada libisemishõõrdumist, mis põhjustab krigisevat või lõksuvat heli. Seevastu peegelviimistlusega täppislihvitud uss, millele on sobitatud kvaliteetne pronksratas, töötab sujuvalt ja vaikselt. Meie tehas Raydafonis järgib rangeid materjalide valiku- ja viimistlusprotokolle, et meie ussikäigukast saavutaks järjekindlalt madala mürataseme.

Peamised materjali- ja pinnaviimistlustegurid, mis mõjutavad ussikäigukasti müra:

• Ussi materjal ja kõvadus:Meie ussid on valmistatud karastatud legeerterasest (20CrMnTi või 42CrMo4), pinna kõvadusega 58-62 HRC. Kõvenemisprotsessi juhitakse, et saavutada ühtlane korpuse sügavus, vältides moonutusi, mis võivad põhjustada ebaühtlast kontakti ja müra. Karastatud uss on kulumiskindel, säilitades selle sileda pinna kogu käigukasti tööea jooksul.
• Ussiratta materjal:Tiguratas on valatud fosforpronksist (SAE 67 või CuSn12Ni2), millel on suurepärased hõõrdevastased omadused ja hea kohanemisvõime. See pronksisulam sisaldab plii- ja tinaosakesi, mis toimivad tahkete määrdeainetena, vähendades hõõrdumist ja müra. Oleme katsetanud erinevaid pronksisulameid ja leidnud, et 0,5-1,5 protsendi nikli lisamine parandab materjali tugevust ilma müra suurendamata.
• Pinna viimistlus:Meie ussid läbivad täppislihvimise CNC keermelihvimismasinatel, saavutades pinna kareduse Ra 0,4–0,6 µm. Ussiratta hambad hõõrutakse ja seejärel raseeritakse või poleeritakse sarnase viimistluseni. Oleme leidnud, et pinna kareduse vähendamine Ra väärtuselt 1,6 µm Ra 0,4 µm-le vähendab müra 3–4 dB(A) võrra, mõjutamata pöördemomendi võimsust.
• Korpuse summutus:Käigukasti korpus on valmistatud kõrgekvaliteedilisest malmist (GG25 või samaväärne), millel on sooniline sisemine struktuur. Roided lõhuvad resonantsrežiime ja hajutavad vibratsioonienergiat. Mõne mudeli puhul lisame vibratsiooni täiendavaks isoleerimiseks korpuse ja kinnitusäärikute vahele viskoelastse kihi.

Materjali ja viimistluse mõju mürale kinnitamiseks viis meie tehas läbi kontrollitud katse. Ehitasime kaks identset tigukäigukasti üksust, ühe maandusussiga (Ra 0,4 µm) ja teise ainult tigutiguga (Ra 1,6 µm). Mõlemat seadet testiti 1450 p/min sisendpöörde ja 50 Nm väljundpöördemomendi juures. Maapealsel seadmel mõõdeti 61,5 dB(A), pliidiplaadil aga 65,8 dB(A). Maapealsel seadmel oli ka sujuvam helispekter, vähem eristatavaid tonaalseid piike. See 4,3 dB vähenemine on müratundlikes keskkondades märkimisväärne ja see maksab vaid väikese osa käigukasti kogumaksumusest.

Lisaks kasutab meie tehas iga ussikäigukasti jaoks patenteeritud sissetöötamisprotseduuri. Seade töötab 50-protsendilise koormusega 2 tundi spetsiaalse koostisega sissemurdmisõliga, mis kiirendab mikroskoopiliste ebatasasuste silumist. Pärast sissesõitu on müratase tavaliselt 1-2 dB madalam kui esialgsel mõõtmisel ja käigukast püsib sellel vaiksemal tasemel kogu oma kasutusaja. Soovitame perioodilisi õlivahetusi (iga 2500 tunni järel) kulumisvastaseid lisandeid sisaldava kvaliteetse sünteetilise õliga (ISO VG 460), mis säilitab aja jooksul ussikäigukasti madalad hõõrde- ja müraomadused.

Millised on meie madala müratasemega tigukäigukasti peamised tehnilised andmed?

Raydafon Technology Group Co., Limitedpakub laia valikut madala müratasemega Worm Gearboxi mudeleid, mis on loodud spetsiaalselt rakenduste jaoks, kus akustiline jõudlus on esmatähtis. The following table provides specifications for our most popular series, covering center distances from 40mm to 160mm and ratios from 5:1 to 80:1. Kõik mudelid on testitud müra emissiooni suhtes vastavalt standardile ISO 8579-1 ja need on sertifitseeritud kasutamiseks elamutes ja haiglates. Meie tehas peab iga mudeli kohta müraandmebaasi, tagades järjepidevuse ja töökindluse.

Lisaks meie standardmudelitele pakub meie tehas kohandamist konkreetsete müranõuete jaoks. Äärmiselt vaiksete rakenduste jaoks saame oma ussikäigukasti varustada helisummutava kattega, mis ümbritseb käigukasti ja sisaldab akustilisi vahtpaneele. See võib vähendada mürataset täiendavalt 5-8 dB(A), viies tajutava helitugevuse peaaegu ümbritseva keskkonna tasemeni. Pakume ka võimalust integreeritud jahutusventilaatori jaoks, mis töötab madalal kiirusel, et minimeerida õhuturbulentsi müra, mis on tavaline probleem sundõhkjahutusega käigukastides.

Kõik meie ussikäigukasti seadmed on kokku pandud puhta ruumi keskkonda, et vältida saastumist, mis võib põhjustada abrasiivset kulumist ja suurenenud müra. Iga üksus on enne pakendamist sissetöötatud ja müratestitud ning igale saadetisele anname müra vastavuse sertifikaadi. Mürataset mõõdetakse kolmes erinevas koormuspunktis (25 protsenti, 50 protsenti ja 100 protsenti nimipöördemomenti), et tagada ussikäigukasti vaikne püsimine kogu oma tööpiirkonnas. Klientidele, kes nõuavad veelgi rangemaid mürapiiranguid, saab meie tehas teha käigukasti modaalanalüüsi, et tuvastada ja kõrvaldada resonantssagedused, mille tulemuseks on kohandatud häälestatud vaikne käigukast.

Kuidas saab õige paigaldamine ja hooldus minimeerida ussikäigukasti müra?

Isegi kõige paremini konstrueeritud ussikäigukast võib tekitada liigset müra, kui see on valesti paigaldatud või hooldatud. Vale joondamine, ebapiisav määrimine ja vale paigaldus võivad tekitada vibratsiooni ja lööke, mis tühistavad tiguülekande konstruktsioonile omase vaikse. Meie tehas Raydafon Technology Group Co., Limited pakub põhjalikke paigaldusjuhiseid ja hooldussoovitusi, et tagada teie ussikäigukasti töö madalaima võimaliku müratasemega. Nende tavade järgimine võib vähendada müra täiendavalt 2–5 dB(A) ja pikendada käigukasti kasutusiga.

Kriitilised paigaldus- ja hooldustavad ussikäigukasti vaikse töö tagamiseks:

• Joondus:Worm käigukasti sisend- ja väljundvõllid peavad olema täpselt joondatud ühendatud mootori ja käitatava seadmega. Isegi 0,5-kraadine nurganihe võib tekitada märkimisväärseid telgjõude ja müra. Soovitame kasutada laserjoondustööriista, et saavutada joondustolerants alla 0,05 mm 100 mm võlli pikkuse kohta. Oluline on ka siduri valik; flexible couplings with elastomeric elements, such as jaw couplings or tire couplings, can absorb residual misalignment and shock loads, reducing transmitted noise.
• Paigaldamise jäikus:Vibratsiooni võimenduse vältimiseks tuleb käigukast paigaldada jäigale tasasele pinnale. Kasutage käigukasti loodimiseks ja kinnituspolte pingutamiseks ettenähtud pöördemomendini (tavaliselt 50–70 protsenti poldi vastupidavusest). Paindlik kinnitus võib tekitada madala sagedusega vibratsiooni, mis avaldub suminana. Meie tehas pakub iga Worm Gearbox mudeli jaoks kinnitusmalli ja poldi pöördemomendi tabelit.
• Määrimine:Kasutage ainult soovitatud määrdeainet – tavaliselt sünteetilist PAO- või PAG-õli viskoossusega ISO VG 460. Sünteetilised õlid säilitavad oma viskoossuse laiemas temperatuurivahemikus, tagades ühtlase õlikihi paksuse ja mürasummutuse. Õli taset tuleb regulaarselt kontrollida; liiga vähe õli suurendab hõõrdumist ja müra, samas kui liiga palju õli põhjustab kloppimiskadusid ja aeratsiooni, mis tekitavad ka müra. Soovitame õli vahetada iga 2500 töötunni järel või kord aastas, olenevalt sellest, kumb saabub varem.
• Laagri eelkoormus:Tiguvõlli laagrid peavad olema korralikult eelkoormatud, et vältida aksiaalset lõtku, mis võib põhjustada ragisemist. Meie ussikäigukast kasutab tehases seatud eelkoormusega nurkkontaktkuullaagreid. Kui aga käigukast hoolduseks lahti võetakse, tuleb eelkoormus taaskäivitada näidiku ja pöördemomendivõtmega. Vale eelkoormus on pärast hooldust suurenenud müra tavaline põhjus.

Juhtumiuuring toiduainetöötlemisettevõttest illustreerib õige paigaldamise tähtsust. Tehas kasutas pakkimisalal konveierilindi juhtimiseks Raydafon Worm Gearboxi. Pärast rutiinset mootorivahetust ei seadnud tehase hooldusmeeskond käigukasti sidurit ümber. Nädalaga tõusis Worm Gearboxi müratase 62 dB(A)-lt 71 dB(A-le) ja operaatorid teatasid kõrgest vingumisest. Ümberjoonimisel tõusis müra 63 dB(A) tasemele ja virin kadus. See kogemus rõhutab tõsiasja, et Worm Gearboxi madal müratase on süsteemi omadus, mitte ainult komponendi spetsifikatsioon.

Meie tehas pakub levinumate müraprobleemide jaoks paigaldusvideot ja tõrkeotsingu juhendit. Kui tekib müraprobleem, soovitame esmalt kontrollida siduri joondust, seejärel õlitaset ja kvaliteeti ning seejärel laagrite eelkoormust. Kui need kõik on õiged, saame teha vibratsiooni kauganalüüsi, et allikas täpselt kindlaks teha. Meie teenindusinsenerid on saadaval kriitiliste rakenduste kohapealseks kontrollimiseks. Järgides neid parimaid paigaldus- ja hooldustavasid, saate tagada, et teie ussikäigukast jätkab madala müratasemega eeliseid kogu selle kasutusea jooksul.

Korduma kippuvad küsimused (KKK)

1. küsimus: kuidas on tigukäigukast sama kiiruse ja koormuse juures müra poolest võrreldav spiraalkäigukastiga?

Answer: At the same input speed (e.g., 1450 rpm) and torque level, a well-designed worm gearbox is typically 5 to 10 dB(A) quieter than a helical gearbox. See on tingitud tiguülekande libisevast kontaktist, mis välistab veereva hammasratta hammaste tekitatava löögimüra. Näiteks meie RWN-80 tigukäigukast toodab 62 dB(A), samas kui võrreldav spiraalne käigukast toodab 71 dB(A). Erinevus ilmneb veelgi suurematel kiirustel, kus spiraalülekande vingumine muutub silmatorkavamaks. However, the worm gearbox has lower efficiency (typically 70-80 percent compared to 92-96 percent for helical), so the trade-off is between noise and energy consumption.

2. küsimus: kas tigukäigukasti mürataset saab veelgi vähendada, kasutades teistsugust määrdeainet?

Vastus: Jah, määrdeaine valik võib oluliselt mõjutada tigukäigukasti müra. Kõrge viskoossusindeksiga (VI) ja kulumisvastaste lisanditega sünteetilised õlid tagavad stabiilsema õlikihi, vähendades hõõrdumisest tingitud müra. Meie tehas soovitab enamiku rakenduste jaoks PAO-põhiseid sünteetilisi õlisid ISO VG 460-ga. Mineraalõlilt sama viskoossusega sünteetilisele õlile üleminekul oleme mõõtnud mürasummutust kuni 2,5 dB(A). Lisaks sisaldavad mõned määrdeained hõõrdumise modifikaatoreid (nt molübdeendisulfiid või PTFE lisandid), mis summutavad veelgi libisevat hõõrdumist. Enne lisandite kasutamist lugege siiski alati meie tehnilist andmelehte, kuna mõned võivad reageerida pronksrattamaterjaliga.

3. küsimus: kas ussilõngade arv mõjutab mürataset?

Vastus: Jah, ussi keermete arv (nimetatakse ka stardinumbriks) mõjutab nii tõhusust kui ka müra. Ühe käivitusega ussid (z=1) tekitavad sujuvama pideva kontakti tõttu pisut madalamat müra, kuid neil on madalam efektiivsus ja suurem suhe astme kohta. Mitme käivitusega ussid (z=2, 3 või 4) on tõhusamad, kuid võivad mitme haardumispunkti tõttu tekitada veidi suuremat müra. Müratundlike rakenduste jaoks soovitame ühe käivitusega usse, kui nõutav suhe on 20:1 või suurem, kuna need töötavad ühtlasema libiseva liikumisega. Meie tehas võib anda nõu optimaalse käivituste arvu osas, lähtudes teie konkreetsetest kiiruse, pöördemomendi ja müranõuetest.

4. küsimus: milline on tigukäigukasti eeldatav eluiga madala müratasemega rakenduses ja kas müra suureneb kulumisega?

Vastus: Meie tehase korralikult hooldatud tigukäigukasti eluiga on täiskoormusel 15 000 kuni 20 000 töötundi. Esimese 200 tunni jooksul toimub kerge sissesõit, mis võib müra vähendada 1-2 dB(A). Pärast seda, kui määrdeainet regulaarselt vahetatakse ja joondust säilitatakse, jääb müratase suurema osa käigukasti kasutusea jooksul stabiilseks. Kuna tiguratas aja jooksul kulub, võib kontaktmuster muutuda, kuid müratase tõuseb tavaliselt kogu kasutusea jooksul vähem kui 2 dB(A), sest libisevad pinnad muutuvad kasutamisel siledamaks. Selleks ajaks, kui ratta hambad on kulunud 0,5-1,0 mm, soovitame optimaalse jõudluse ja mürataseme säilitamiseks välja vahetada.

5. küsimus: kas Raydafon Technology Group Co., Limited pakub oma tigukäigukasti mürateste ja sertifikaate?

Vastus: Jah, iga meie tehase tigukäigukast läbib standardse müratesti vastavalt standardile ISO 8579-1. Anname iga saadetise juurde mürasertifikaadi, mis näitab mõõdetud dB(A) taset 1 meetri kõrgusel kolmel koormustingimusel (25%, 50% ja 100% nimipöördemomendist). Klientidele, kes vajavad kolmanda osapoole sertifikaati, saame lisatasu eest korraldada testimise akrediteeritud laboris (nt TÜV või SGS). Pakume oma RWN-sarjale ka "Vaikset garantiid": kui tigukäigukast ületab esimese kasutusaasta jooksul etteantud mürataset rohkem kui 2 dB(A), vahetame selle tasuta välja. See garantii peegeldab meie usaldust meie toodete madala mürataseme vastu.

Järeldus: vaikse ja usaldusväärse jõuülekande jaoks valige ussikäigukast

Müratundlikes tööstuskeskkondades paistab tigukäigukast jõuülekande parima valikuna silma. Its sliding contact mechanism inherently produces lower and smoother noise levels compared to rolling-contact gear types, while its compact design and high overload capacity make it practical for a wide range of applications. At Raydafon Technology Group Co.,Limited, our low-noise Worm Gearbox series combines precision-ground worms, high-quality bronze wheels, and sound-damping housings to achieve noise levels as low as 58 dB(A). Meie esitatud tehnilised andmed näitavad, et vaikse töötamise nimel ei pea ohverdama jõudlust.

Kui soovite oma rajatises või seadmes müra vähendada,Võtke täna ühendust ettevõttega Raydafon Technology Group Co., Limited. Our engineering team can assess your specific requirements, including speed, torque, duty cycle, and space constraints, and recommend the optimal Worm Gearbox model. Pakume meie akustilise andmebaasi abil tasuta müra simulatsiooni, 2-aastast garantiid kõikidele mudelitele ja ülemaailmset tehnilist tuge.Taotlege Raydafon Technology Group Co., Limitedilt oma vaikse sõidulahendust ja kogege erinevust, mida tigukäigukast teie müratundlikus rakenduses võib teha.Uuendage vaiksele töökindlusele juba täna.
