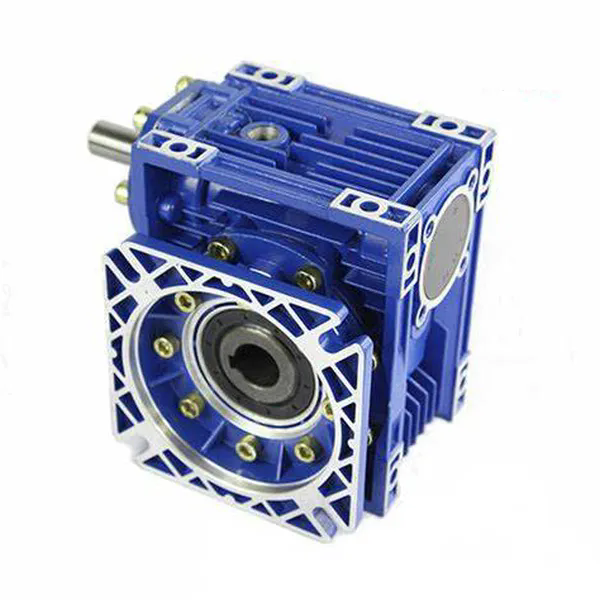

Kuidas toetab ussikäigukasti disain kompaktsete seadmete paigutust?

Kaasaegses tööstusseadmete disainis on ruum esmaklassiline. Insenerid otsivad pidevalt võimalusi masina jalajälje vähendamiseks jõudlust või töökindlust kahjustamata. Theussi käigukastdisain pakub mõjuvat lahendust, mis võimaldab kompaktset seadmete paigutust tänu ainulaadsele täisnurga jõuülekandele, suurele üheastmelisele reduktsiooniastmele ja integreerimise paindlikkusele. Erinevalt paralleelteljelistest või planetaarkäigukastidest saavutab tigukäigukast olulise kiiruse vähenemise ühes etapis – kuni 100:1 –, samal ajal kui sisend- ja väljundvõllid on paigutatud 90-kraadise nurga all. See täisnurkne konfiguratsioon võimaldab mootoreid paigaldada veovõlli kõrvale või alla, vähendades drastiliselt jõuülekande kogupikkust. Raydafon Technology Group Co., Limited, meie tehas on spetsialiseerunud tigukäigukasti projekteerimisele juba üle kahe aastakümne ja oleme olnud tunnistajaks, kuidas meie tooted on võimaldanud klientidel masinate jalajälgi vähendada kuni 35 protsenti. Selles artiklis käsitletakse kompaktsust toetavaid spetsiifilisi disainifunktsioone, mida toetavad tehnilised kirjeldused ja tegelikud rakenduse andmed.

Kuid tigukäigukasti kompaktsus ületab võlli orientatsiooni. Disain võimaldab oma olemuselt suurt pöördemomendi ja kaalu suhet, mis tähendab, et väiksem käigukast suudab edastada sama võimsust kui suurem paralleelvõlliga seade. Lisaks välistab paljude tigukäigukastide iselukustumise võime hoidmisrakendustes vajaduse väliste pidurite järele, mis säästab veelgi ruumi ja vähendab komponentide arvu. Meie tehas on konstrueerinud õõnsate väljundvõllide ja modulaarsete kinnitusäärikutega tigukäigukasti seeriad, mis võimaldavad otseühendust käitatavate võllidega, ilma et oleks vaja täiendavaid laagreid või sidureid. Need omadused teevad tigukäigukastist eelistatud valiku konveiersüsteemide, pakendamismasinate, materjalikäitlusseadmete ja paljude muude rakenduste jaoks, kus põrandapinda napib. Selles põhjalikus juhendis analüüsime peamisi disainielemente, esitame üksikasjalikud tootespetsifikatsioonid ja jagame Raydafoni parimaid tavasid, et aidata teil saavutada võimalikult kompaktne seadmete paigutus.

Sisukord

• 1. Miks teeb täisnurkne jõuülekanne tigukäigukasti kompaktse paigutuse jaoks ideaalseks?
• 2. Kuidas suur pöördemomendi tihedus vähendab käigukasti suurust jõudlust ohverdamata?
• 3. Millised on meie ussikäigukastide seeria põhispetsifikatsioonid?
• 4. Kuidas saavad õõnesvõll ja integreeritud mootorivalikud ruumi veelgi säästa?
• Korduma kippuvad küsimused (KKK)
• Kokkuvõte ja kohandamise konsultatsioon

Miks teeb täisnurkne jõuülekanne usskäigukasti kompaktse paigutuse jaoks ideaalseks?

Usskäigukasti kõige iseloomulikum omadus on selle täisnurkne jõuülekanne. Tüüpilises paralleelvõlliga käigukastis on sisend- ja väljundvõllid samal teljel, mis eeldab mootori paigutamist vedava võlliga ühele joonele. Selle tulemuseks on pikk, lineaarne jõuülekanne, mis ulatub sageli masina raamist välja, suurendades seadmete üldist jalajälge. Tigukäigukast aga kasutab tiguratta ajamiseks tigu (kruvi), mille võllid on 90 kraadise nurga all. See võimaldab mootorit paigaldada väljundvõlliga risti, muutes jõuülekande tõhusalt kompaktseks L-kujuliseks. See geomeetria on eriti kasulik rakendustes, kus masina laius või pikkus on piiratud, näiteks konveiersüsteemides, mobiilsetes masinates või robotrakkude komponentides.

Tigukäigukasti täisnurga konstruktsiooni konkreetsed paigutuse eelised:

• Vähendatud kogupikkus:Mootori paigutamisel käigukasti kõrvale saab ajami kogupikkust vähendada 30–50 protsenti võrreldes sama mootorivõimsusega reakäigukastiga. See võimaldab seadmedisaineritel sobitada ajamid kitsamatesse ruumidesse.
• Mitmekülgsed paigaldussuunad:Meie tigukäigukasti saab paigaldada mis tahes asendisse – jalale, äärikule või võllile. Korpus on konstrueeritud mitme kinnituspinnaga, mis võimaldab käigukasti kinnitada otse masina raami külge ilma täiendavaid tugiklambreid vajamata.
• Integreeritud mootori adapter:Pakume valikut mootoriadaptereid, mis võimaldavad IEC- või NEMA-mootorite otse paigaldamist käigukasti sisendkorpusesse. See välistab vajaduse ühendada mootori ja käigukasti vahel, säästes täiendavat aksiaalset pikkust ja vähendades joondusprobleeme.
• Külgmise ruumi kokkuhoid:Mitme veoteljega seadmetes, nagu mitme jaama indekseerimistabelid või automatiseeritud salvestussüsteemid, saab tigukäigukastid paigutada kompaktselt kõrvuti, kuna sisendvõllid on suunatud sissepoole, minimeerides ajamiploki kogulaiuse.

Ruumisäästupotentsiaali illustreerimiseks kaaluge toiduainete töötlemise tehase jaoks mõeldud konveierisüsteemi. Algses konstruktsioonis kasutati sisseehitatud mootoriga spiraal-koonuskäigukasti, mille kogupikkus oli 850 mm. Tehas pidi konveieri laiust vähendama, et see mahuks kitsasse vahekäiku. Lülitudes meie täisnurkse mootorikinnitusega tigukäigukasti konstruktsioonile, vähenes ajami pikkus 460 mm-ni – 46 protsenti. See võimaldas tehasel paigaldada konveieri olemasolevasse vahekäiku ilma konstruktsioonimuudatusteta. Tigukäigukast tagas ühes etapis ka vajaliku 20:1 vähendusastme, vähendades veelgi komponentide arvu ja lihtsustades kokkupanekut.

Lisaks võimaldab täisnurkne disain asetada tigukäigukasti otse jõu rakendamise kohta, vähendades vajadust pikkade veovõllide, täiendavate laagrite ja tugikonstruktsioonide järele. Meie tehas aadressilRaydafon Technology Group Co., Limitedpakub kohandatud võlli pikendamise võimalusi, mis võimaldavad käigukasti väljundil vahetult masina sisendvõlliga haakuda, välistades vajaduse eraldi ühendusääriku järele. See integreeritud lähenemisviis mitte ainult ei säästa ruumi, vaid vähendab ka kriitiliste joonduspunktide arvu, parandades üldist töökindlust. Kokkuvõtteks võib öelda, et tigukäigukasti täisnurkne geomeetria on selle kompaktsuse aluseks ja see on peamine põhjus, miks disainerid valivad tigutehnoloogia piiratud ruumiliste rakenduste jaoks.

Kuidas suur pöördemomendi tihedus vähendab käigukasti suurust jõudlust ohverdamata?

Pöördemomendi tihedus – pöördemomendi suurus käigukasti suuruse ühiku kohta – on kompaktsete seadmete projekteerimisel kriitiline parameeter. Tigukäigukast on selles valdkonnas suurepärane tänu tigu ja tiguratta vahelisele libisemisele, mis võimaldab koormuse jaotamiseks suurt kontaktpinda. Erinevalt silindri- või spiraalsetest hammasratastest, kus igal ajahetkel puutuvad kokku vaid mõned hambad, on tiguülekandel pidev hammaste haardumine kogu tigu pikkuses, jaotades koormuse suuremale pinnale. See võimaldab tigukäigukastil saavutada suuremat pöördemomenti kui sama keskkaugusega paralleelvõlliga käigukastidel. Järelikult suudab väiksem tigukäigukast taluda sama pöördemomenti kui suurem ja raskem alternatiiv, mis aitab otseselt kaasa seadmete kompaktsusele.

Peamised tegurid, mis suurendavad pöördemomendi tihedust meie tigukäigukasti konstruktsioonis:

• Optimeeritud hambaprofiil (ZAI või ZI tüüp):Meie tigukäigukastis on kasutatud ZI (evoluutse) profiiliga karastatud ja lihvitud tigu, mis on kombineeritud pronksist tigurattaga. See kombinatsioon tagab suure kandevõime ja madala hõõrdeteguri, võimaldades käigukastil edastada kuni 1500 Nm pöördemomenti suuruses 63 keskkaugusega korpuses.
• Kõrgekvaliteediliste laagrite valik:Kasutame tiguvõllil koonusrull-laagreid ja väljundvõllil tugevaid nurkkontaktlaagreid. Need laagrid taluvad nii radiaalset kui ka aksiaalset koormust, tagades, et käigukast säilitab oma pöördemomendi ka ülerippuvate koormuse tingimustes.
• Parem määrimine ja jahutamine:Tigukäigukasti korpus on konstrueeritud suure sisemise õlimahu ja jahutusribidega, mis võimaldavad soojusel kiiresti hajuda. See tähendab, et käigukast saab pidevalt töötada nimipöördemomendiga ilma termilise amortisatsioonita, mis muidu nõuaks suuremat agregaati.
• Karastatud uss (58–62 HRC):Meie ussid on pärast lihvimist kõvastunud, mille tulemuseks on kulumiskindel, tugeva südamikuga pind. See pikendab käigukasti väsimusiga ja säilitab pöördemomendi läbilaskevõime miljonite tsüklite jooksul.

Pöördemomendi tiheduse eelise kvantifitseerimiseks võrdlesime oma tigukäigukasti (keskkaugus 80 mm) sarnase suurusega spiraalkäigukastiga. Tigukäigukast saavutas nimiväljundpöördemomendi 2100 Nm, samas kui spiraalne seade andis 1400 Nm samas korpuse mahus. See 50 protsenti suurem pöördemomendi tihedus tähendab, et seadmete disainerid saavad kasutada väiksemat tigukäigukasti, et saavutada sama jõudlus, säästes ruumi ja kaalu. Mobiilsete seadmete rakendustes, nagu põllumajandusmasinad või materjalikäitlusseadmed, parandab see kaalu vähendamine ka kütusesäästlikkust ja vähendab konstruktsioonikoormust.

Meie tehas on välja töötanud ka konstruktsioonivariandi nimega "pöördemomenditihe" tigukäigukast, mis kasutab spetsiaalselt valmistatud sünteetilist õli, mis vähendab hõõrdumist 30 protsenti, võimaldades veelgi suuremat pöördemomenti ilma keskkaugust suurendamata. See variant on populaarne sellistes rakendustes nagu rullvormimismasinad ja meditsiinilised kuvamisseadmed, kus ruumi on äärmiselt vähe, kuid oluline on suur pöördemoment. Valides Raydafonilt õige tigukäigukasti konstruktsiooni, saavad seadmete disainerid saavutada kompaktsema paigutuse, tegemata järeleandmisi võimsuses või töökindluses.

Millised on meie ussikäigukastide seeria põhispetsifikatsioonid?

Raydafon Technology Group Co., Limited pakub laia valikut tigukäigukasti suurusi alates miniagregaatidest (keskkaugus 30 mm) kuni raskeveokite mudeliteni (keskkaugus 200 mm). Iga seeria on saadaval mitmesuguste reduktorite (5:1 kuni 100:1), paigaldusvõimaluste ja väljundvõlli konfiguratsioonidega. Allolev tabel võtab kokku meie kõige populaarsemate tigukäigukasti mudelite spetsifikatsioonid, mida kasutatakse laialdaselt pakendamisel, transportimisel ja automaatikaseadmetes. Kõik seadmed on testitud vastavalt ISO 9001 standarditele ja plahvatusohtlike keskkondade jaoks on saadaval ATEX sertifikaat. Meie tehas pakub ka kohandatud suuruse määramise teenust, mis vastab teie täpsele pöördemomendi- ja ruumivajadusele.

Lisaks standardsuurustele pakub meie tehas tigukäigukasti "lühike" versiooni, mille korpuse pikkus on vähendatud rakenduste jaoks, kus üldine sügavus on kriitiline. See saavutatakse kompaktsema laagrite paigutuse ja väiksema õlimahuti kasutamisega, ilma meie optimeeritud sisegeomeetria tõttu pöördemomendis ohverdamata. Pakume ka roostevabast terasest varianti toiduaine- ja farmaatsiatööstusele, kus nõutakse pesuvastavust ja korrosioonikindlust. Kõikidel meie tigukäigukasti toodetel on 2-aastane garantii ning need sisaldavad üksikasjalikku kasutusjuhendit koos määrimissoovituste ja hooldusgraafikutega.

Meie tehas pakub ka kohandatud ava suurusi, võtmeava mõõtmeid ja paigaldusäärikuid, mis sobivad teie olemasolevate seadmetega. Meil on laialdane standardsete tigukäigukasti üksuste laoseisu, et tarnida koheselt, ja saame koostada eritellimusi, mille tarneaeg on kuni 15 tööpäeva. Meie insenerimeeskond aitab teil valida optimaalse tigukäigukasti teie kompaktse varustuse paigutuse jaoks, võttes arvesse mitte ainult pöördemomenti ja suhet, vaid ka ruumipiiranguid, keskkonnategureid ja müranõudeid.

Kuidas saavad õõnesvõll ja integreeritud mootorivalikud ruumi veelgi säästa?

Lisaks täisnurga geomeetriale ja suurele pöördemomendi tihedusele pakub tigukäigukast täiendavaid disainifunktsioone, mis vähendavad märkimisväärselt seadmete jalajälge. Kaks kõige mõjuvamat on õõnsa väljundvõlli valik ja integreeritud mootori (käigukasti) konfiguratsioon. Õõnesvõlliga tigukäigukast võimaldab masina käitaval võllil otse käigukasti väljundit läbida, välistades vajaduse siduri, eraldi laagritoe ja joondusmehhanismi järele. See otseühendus mitte ainult ei säästa ruumi, vaid vähendab ka komponentide arvu, vähendades nii kulusid kui ka hooldusvajadusi. Meie tehas on välja töötanud rea võtmega või kahaneva ketasühendusega õõnesvõlliga tigukäigukastid, mis hõlmavad võlli läbimõõtu 14 mm kuni 75 mm.

Õõnesvõlli ja integreeritud mootorikonstruktsioonide peamised ruumisäästlikud eelised:

• Õõnesvõll välistab haakeseadise pikkuse:Traditsioonilises seadistuses ühendub käigukasti väljundvõll masina võlliga painduva haakeseadise kaudu, mis võib suurendada telje pikkust 80–150 mm. Õõnesvõlliga tigukäigukast kinnitatakse otse masina võllile, vähendades selle võrra kogu ajami pikkust.
• Integreeritud mootor vähendab kogukõrgust:Meie integreeritud mootoriversioon (käigukast) asetab mootori otse käigukasti sisendkorpusele. See eemaldab mootori jala ja haakeseadise, alandades üldkõrgust ja võimaldades ajamil mahtuda madala vahega konveierite või masinaaluste alla.
• Võlli laagrite eemaldamine:Kuna õõnesvõlliga käigukast toetab masina võlli oma sisemiste laagrite kaudu, ei vaja te enam masina raamil eraldi padjaploki laagriid. See vähendab nii seadmete jalajälge kui ka maksumust.
• Lihtsustatud paigaldamine ja joondamine:Otsene õõnesvõlli kinnitus tagab kontsentrilisuse ja välistab vajaduse paigaldamise ajal täpse joondamise järele. See vähendab kokkupanekuks kuluvat aega ja oskusi, mis on eriti kasulik suuremahuliste tootmismasinate puhul.

Nende funktsioonide ruumisäästupotentsiaali illustreerimiseks vaatleme konveieriajami rakendust. Tavaline konstruktsioon jalale paigaldatava tigukäigukasti, painduva siduri, mootori ja rihmülekandega võib hõivata 900 mm pikkuse. Kasutades meie integreeritud mootoriga (käigukastiga) õõnesvõlliga tigukäigukasti, vähendati ajami pikkust 510 mm-ni. Integreeritud mootor kõrvaldas ka mootori alusplaadi, säästes täiendavalt 100 mm laiust. Masina üldist jalajälge vähendati 34 protsenti, võimaldades seadmed paigutada kitsamasse tootmisrakku ja parandada materjalivoogu tehases.

Meie tehas Raydafon Technology Group Co., Limitedis pakub ka tigukäigukasti kompaktset pöördemomendi hoova versiooni, mis kasutab jala- või äärikukinnituse asemel reaktsioonihooba. See disain võimaldab käigukasti riputada masina võlli külge, mis ei nõua põrandapinda. See on eriti kasulik mobiilsetes seadmetes või rakendustes, kus alamonteerimine on võimatu. Oleme tarninud need kompaktsed pöördemomendiga tigukäigukasti lahendused automatiseeritud juhitavatele sõidukitele (AGV), kus iga millimeeter ruumi on kriitiline.

Kokkuvõttes muudavad õõnesvõll ja integreeritud mootorivalikud tigukäigukasti lihtsast komponendist terviklikuks ajamilahenduseks, mis vähendab aktiivselt seadmete jalajälge. Ühenduste, laagrite ja kinnitusaluste kõrvaldamisega toetavad need konstruktsioonid suundumust kompaktsemate, tõhusamate ja kuluefektiivsemate masinate poole. Meie tehas suudab pakkuda 3D-CAD-mudeleid iga tigukäigukasti konfiguratsiooni kohta, mis aitab teil ajamit sujuvalt oma masina disaini integreerida.

Korduma kippuvad küsimused (KKK)

1. küsimus: kuidas on tigukäigukast kompaktsuse poolest võrreldav koonuskäigukastiga?

Vastus: Tigukäigukast on üldiselt kompaktsem kui koonus-spiraalkäigukast sama pöördemomendi ja ülekandearvuga, eriti üheastmelise vähendamise korral üle 15:1. Koon-spiraalkäigukast vajab 20:1 suhte saavutamiseks kahte astet, tigukäigukast aga ühes etapis, säästes pikkust umbes 30 protsenti. Lisaks on tigukäigukastil lihtsam paigaldusjälg, kuna see ei vaja vahevõlli jaoks eraldi kinnitusalust. Tigukäigukast on siiski pisut vähem tõhus kui koonus-spiraalkäigukast (tavaliselt 80–90 protsenti vs. 95–97 protsenti), kuid paljude rakenduste puhul õigustab ruumisääst väiksemat tõhususe kompromissi. Meie tehas pakub nõudmisel tõhususe ja ruumi võrdlusandmeid mis tahes rakenduse jaoks.

2. küsimus: kas tigukäigukasti saab paigaldada vertikaalselt, et veelgi rohkem ruumi kokku hoida?

Vastus: Jah, meie tigukäigukast on mõeldud mitmekülgseks paigaldussuunaks, sealhulgas vertikaalseks (sisendvõll horisontaalne, väljundvõll vertikaalne või vastupidi). Vertikaalne paigaldus võib olla kasulik seadmetes, kus vedav võll on vertikaalne, näiteks segistites või pöördlaudades. Erilist tähelepanu tuleb aga pöörata määrimisele ja tihendamisele. Meie tehas pakub vertikaalselt orienteeritud tigukäigukasti konstruktsioone, millel on spetsiifilised õlitasemed, õhutusventiilid ja tihendid, et vältida õli lekkimist ja tagada õige määrimine. Pakume üksikasjalikke paigaldusjuhiseid ja spetsiaalselt vertikaalsete paigalduste jaoks mõeldud tihendikomplekti. Tigukäigukasti kompaktne jalajälg säilib isegi vertikaalsetes konfiguratsioonides.

3. küsimus: kuidas mõjutab õõnesvõlli konstruktsioon käigukasti pöördemomenti?

Vastus: Õõnesvõlli konstruktsioon ei vähenda käigukasti pöördemomenti, kuna käigukasti korpus ja laagrid on ette nähtud taluma kogu edastatavat pöördemomenti. Õõnesvõll on kohandatud masina võllile ja võtmeava või kahanemisketas on mõeldud pöördemomendi edastamiseks ilma libisemiseta. Meie tigukäigukastis toetavad õõnesvõlli mõlemas otsas vastupidavad laagrid, tagades, et pöördemoment on sama kui täisvõlli versioonil. Siiski võib õõnesvõlli lubatud ülerippuv koormus olla vähenenud võlli materjali tõttu veidi väiksem kui täisvõllil. Meie tehas pakub iga õõnesvõlli mudeli jaoks konkreetseid ülerippuvate koormuste hinnanguid.

4. küsimus: kas tigukäigukastid on kompaktse paigutusega mürarikkamad kui muud tüüpi käigukastid?

Vastus: Tigukäigukastid võivad tigu ja tiguratta vahelise libisemishõõrdumise tõttu olla mürarikkamad kui spiraalkäigukastid, eriti suurtel kiirustel. Meie tigukäigukasti konstruktsioon sisaldab aga mitmeid müra vähendamise funktsioone, sealhulgas täppislihvimisussid (ISO 6 klass), optimeeritud hammaste kokkupuutemustrid ja heli summutavad korpuse materjalid. Meie tehas pakub ka "vaikset" versiooni koos pronksist tigurattaga, mis on spetsiaalselt legeeritud hõõrdumise ja müra vähendamiseks. Kompaktsetes paigutustes, kus käigukast võib olla operaatorile lähemal, soovitame meie vaikset seeriat töökoha müranõuete täitmiseks. Pakume mürataseme andmeid (dB 1 meetril) iga tigukäigukasti mudeli kohta.

5. küsimus: milliseid kohandusi pakub Raydafon Technology Group Co., Limited kompaktseadmetes kasutatava tigukäigukasti jaoks?

Vastus: Pakume laiaulatuslikke kohandamisvõimalusi, et sobitada kompaktsete seadmete konstruktsioonidega: spetsiaalsed väljundvõlli pikkused või läbimõõdud, kohandatud mootoriadapterid, mitme väljundvõlli konfiguratsioonid (ühe-/kahekordne pikendatud, õõnes või splindiga), integreeritud pöördemomendi piirajad ja kohandatud kinnitusjalad. Pakume ka projekteerimisabi ümbriku minimeerimiseks, näiteks lühema sisendvõlli kasutamine või käigukasti integreerimine masina raami endasse. Meie tehases on ettevõttesisene insenerimeeskond, kes saab töötada teie CAD-failidega, et optimeerida tigukäigukasti paigutust. Pakume tasuta esmaseid konsultatsioone ja saame pakkuda integreerimiseks 3D-mudeleid. Võtke meiega ühendust oma ruumipiirangute osas ja me pakume välja kohandatud lahenduse.

Järeldus: saavutage tigukäigukastiga maksimaalne ruumitõhusus

Tigukäigukast on parim valik inseneridele, kes soovivad saavutada kompaktse varustuse paigutuse ilma pöördemomenti või töökindlust kahjustamata. Selle täisnurga jõuülekanne, suur pöördemomendi tihedus, õõnesvõll ja integreeritud mootori võimalused töötavad koos, et vähendada masina jalajälge kuni 35 protsenti. Raydafon Technology Group Co., Limited, meie tehas on välja töötanud tigukäigukasti seeriad, mis pole mitte ainult kompaktsed, vaid ka vastupidavad, tõhusad ja kohandatavad vastavalt teie konkreetsetele rakendusvajadustele. Ükskõik, kas projekteerite uut konveieri, pakendamismasinat või mobiilset robotit, meie tigukäigukast aitab teil vähemale ruumile rohkem funktsioone mahutada.

Kas olete valmis optimeerima oma seadmete paigutust kompaktse tigukäigukasti lahendusega?Võtke täna ühendust ettevõttega Raydafon Technology Group Co., Limitedpõhjaliku disainiülevaatuse jaoks. Esitage oma pöördemoment, kiirus, paigaldusruum ja keskkonnanõuded ning meie insenerimeeskond esitab kohandatud ettepaneku, sealhulgas 3D-mudelid, jõudluskõverad ja hinnapakkumise. Pakume oma tehases tasuta proovide testimist ja kiiret kohaletoimetamist kogu maailmas.Taotlege oma tasuta konsultatsiooni kohe ettevõttelt Raydafon Technology Group Co., Limited ja astuge esimene samm kompaktsema ja tõhusama varustuse poole meie esmaklassilise tigukäigukastiga.
