Nailonist Spur Gears
  • Nailonist Spur GearsNailonist Spur Gears
  • Nailonist Spur GearsNailonist Spur Gears
  • Nailonist Spur GearsNailonist Spur Gears

Nailonist Spur Gears

Raydafon toodab kohandatud nailonist hammasrattaid PA66, POM, UHMWPE, ABS, PTFE, PPS ja PEEK kujul oma tehases Ningbo linnas, Hiinas. Moodulid töötavad vahemikus M1 kuni M12 ja kaugemale, täppisklassid DIN6 kuni DIN9, toodetud ISO, DIN, ANSI, JIS, BS või teie enda joonise järgi. Kiudtugevdatud PA66 annab ligikaudu 60% pikema kulumisea kui tavaline nailon ja käigud on isemäärduvad – puudub õlituspunkt, vaiksem töötamine ja murdosa metalli massist. Prototüüpe saab enne tööriistade töötlemist töödelda ja seejärel mahu suurendamiseks vormida. Näidiste tarneaeg on 20 tööpäeva, hulgi 25 päeva, tasumine T/T või L/C kaudu, näidishinnad 2–100 USD olenevalt suurusest ja materjalist. Tüüpilised kasutusalad hõlmavad automaatjuhtimismasinaid, pooljuhtide käsitsemist, meditsiiniseadmeid, päikesejälgijaid, tööpinke ja parkimissüsteeme. Saatke oma joonis või näidis pakkumise saamiseks 24 tunni jooksul.

Nailonist hammasrattad – kohandatud vormitud ja töödeldud, M1 kuni M12

Raydafon toodab PA-, POM-, UHMWPE-, ABS-, PTFE-, PPS- ja PEEK-i nailonist hammasrattaid ajamite jaoks, mis vajavad vaikset töötamist ja ilma määrimiseta. Moodulid M1-st M12-ni (ja kaugemalgi), täpsus kuni DIN6-DIN9, standardid ISO, DIN, ANSI, JIS ja BS järgi, mis on valmistatud teie näidisest joonistamise või pöördprojekteerimise järgi.

Mooduli vahemik
M1 – M12+
Materjalid
PA / POM / PEEK …
Täpsusaste
DIN6 – DIN9
Näidise tarneaeg
20 tööpäeva
Mass teostusaeg
25 päeva
Maksetingimused
T/T, L/C

Kohandatud nailonhammasrattad – tootja ja tarnija Hiinas

Raydafon valmistab Hiinas Ningbos oma töökojas tellimisel nailonist hammasrattaid originaalseadmete tootjatele, kes vajavad kataloogiosa asemel kindlat hammaste arvu, ava, rummu või materjali. Saatke mõõtmetega joonis või varustuse näidis ja me kas lõikame või vormime selle sobivaks polümeeriklassis, mis sobib teie koormusele, kiirusele ja keskkonnale. Kuna tegeleme nii vormimise kui ka töötlemisega, võib sama projekt alata töödeldud prototüübiga ja liikuda vormitud tootmisosa juurde, kui geomeetria on fikseeritud – see eemaldab teie esimestest näidistest tuleneva tööriistariski.

Tüüpilised ostjad on automaatsete montaaži- ja juhtimismasinate, pooljuhtide käsitsemisseadmete, meditsiiniseadmete, tööpinkide, parkimissüsteemide ja transpordivahendite ehitajad, kus isemääriv hammasratas eemaldab hooldusgraafikust õlituspunkti. Kui vajate plastmassist hammasülekannet, mitte ainult hammasülekannet, vaadake täielikku ülevaadetplastikust käikulatus; kui kohustus ületab polümeeri, siis metallkannuskäiksama tehase liin katab seda.

Tehnilised andmed ja saadaolevad valikud

M1 – M12+Mudelivalik (M4, M5, M8 ja suuremad nõudmisel)
DIN6 – DIN9Täpsusastmed
+60%Kiudtugevdatud PA66 ja tavalise nailoniga vastupidav

Täielik spetsifikatsioonileht. Iga rea ​​lugemiseks kerige mobiilseadmes tabelit külili.

Üksus Spetsifikatsioon
Mudeli number M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 jne.
Materjal PA (nailon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Saadaval on kiududega tugevdatud PA66 ja muud klaasiga täidetud sordid.
Standardne ISO, DIN, ANSI, JIS, BS ja mittestandardsed / joonisele
Täpsusaste DIN6, DIN7, DIN8, DIN9
Tootmisprotsess Sissepritsevormitud mahu jaoks; CNC töödeldud polümeerivarust prototüüpide, väikeste partiide ja suuruste jaoks, kus tööriistade kasutamine ei ole õigustatud
Tolerantsus Kinnitatud ühe funktsiooni ja protsessi kohta pakkumise etapis; saavutatav tolerants sõltub moodulist, seina paksusest, materjalist ja sellest, kas detail on vormitud või töödeldud
Pinnaviimistlus Vormitud, trummeldatud, aurupoleeritud või liivapritsiga töödeldud; töödeldud osi saab viimistleda kuni jooniseni
Lisatoimingud Puur, võtmeava, rummu, seadistuskruvi auk, metallist sisetükk, rummu avamine, kokkupanek võlliga
Pakkimine Kilekott + karp, või puidust ümbris suuremate koguste ja raskete osade jaoks
Maksetingimused T/T, L/C
Tootmise teostusaeg Proovide puhul 20 tööpäeva, hulgitellimuste puhul 25 päeva
Näidised Näidishinnavahemik 2–100 USD olenevalt suurusest ja materjalist; ekspressveo näidis, mille maksab klient
Rakendus Automaatsed juhtimismasinad, pooljuhtide tööstus, üldised tööstusmasinad, meditsiiniseadmed, päikeseenergia seadmed, tööpingid, parkimissüsteemid, kiirraudtee- ja lennutranspordiseadmed jms

Pange tähele:karastamine, freesimine, lihvimine, anodeerimine ja tsinkimine on metallist hammasrataste protsessid ja need ei kehti polümeerhammasrataste kohta. Kui joonisel on need töötlused märgitud, märgistame selle ja pakume enne tsiteerimist välja polümeeri ekvivalendi – klaasiga täidetud kvaliteediklassi, vormitud viimistluse või töödeldud plastosa.

Oma varustusele sobiva polümeeri valimine

KÕIGE LEVIK

PA / nailon 66

Tugev, löögikindel ja loomulikult isemääriv. Kiudtugevdatud PA66 annab ligikaudu 60% pikema kulumisea kui tavaline nailon, mistõttu on see konveieri- ja seadmeajamite vaikeseade. See imab niiskust, nii et niiskes kasutuses on võimalik kerget mõõtmete liikumist.

POM

Niiskuse tingimustes jäigem ja mõõtmetelt stabiilsem kui nailon, väikese hõõrdumise ja suurepärase töödeldavusega. Parem valik, kus keskpunkti kaugus ja lõtk peavad jääma prognoositavaks ning kus hammasratast töödeldakse, mitte vormitakse.

PEEK / PPS

Kõrge temperatuuriga ülitugevad tehnilised polümeerid kõrgel temperatuuril või keemiliselt agressiivseks kasutamiseks – pooljuhttööriistad, steriliseerimistsüklid ja ajamid, mis näevad lahusteid või kuuma vett. Suurem materjalikulu, seega täpsustage ainult seal, kus töö seda nõuab.

UHMWPE / PTFE / ABS

UHMWPE ja PTFE väga madala hõõrdumise ja libiseva kontakti jaoks; ABS, kus hind ja välimus loevad rohkem kui kandevõime. Hinnet soovitame pärast teie koormuse, kiiruse ja keskkonna ülevaatamist.

Toote üksikasjad

Fotod meie nailonist hammasrataste tootmisest – viimistletud hammasrattad, hambakuju ja avade detailid.

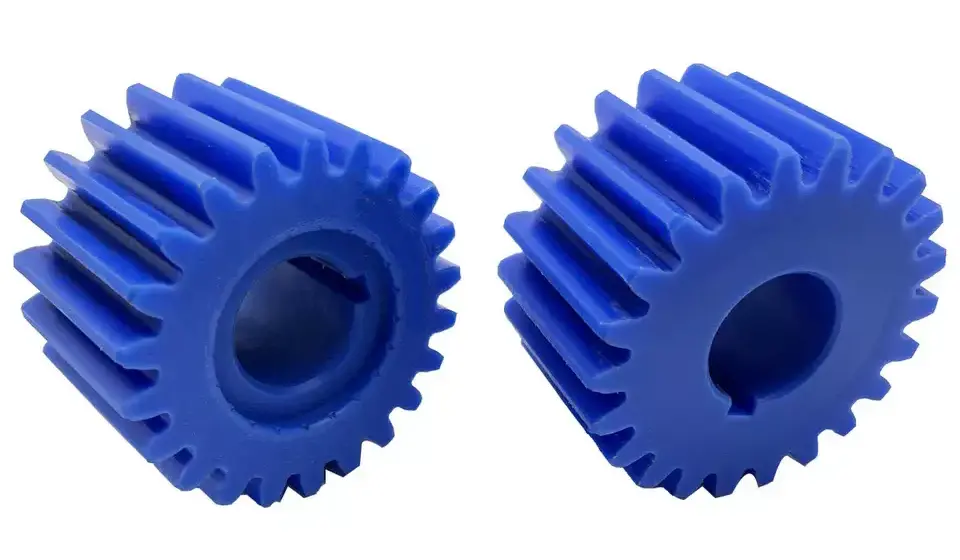

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nailonist hammasrattad – hambakuju, rummu ja ava detail.

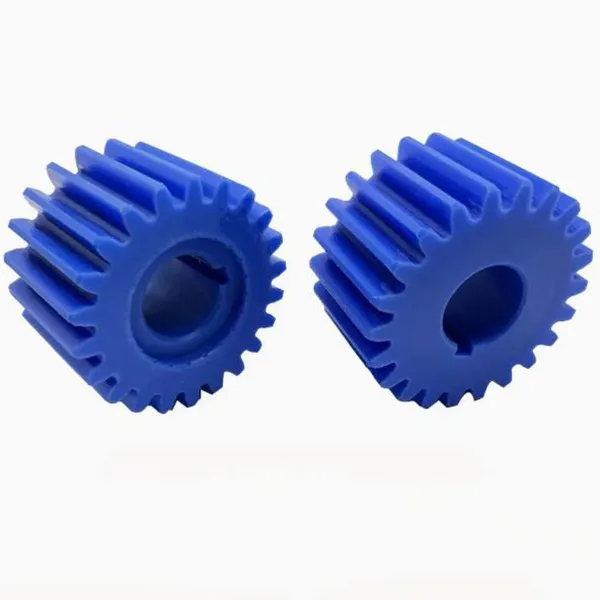

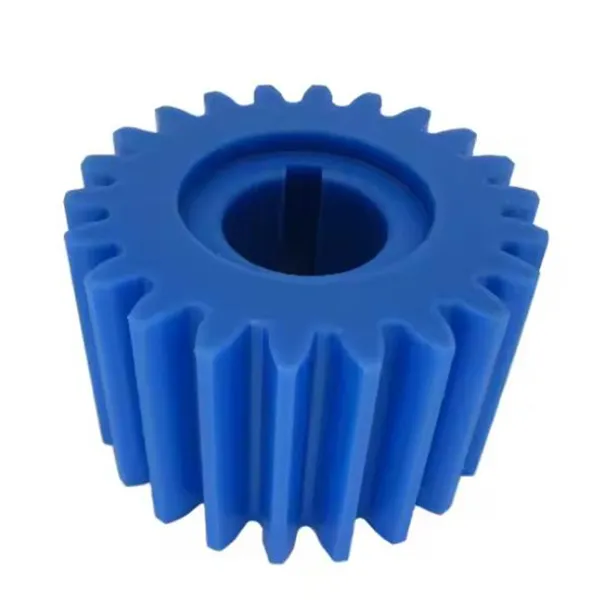

Custom nylon spur gear with precision bore produced to customer drawing
Kohandatud nailonist hammasratas on töödeldud ja viimistletud joonistamiseni.

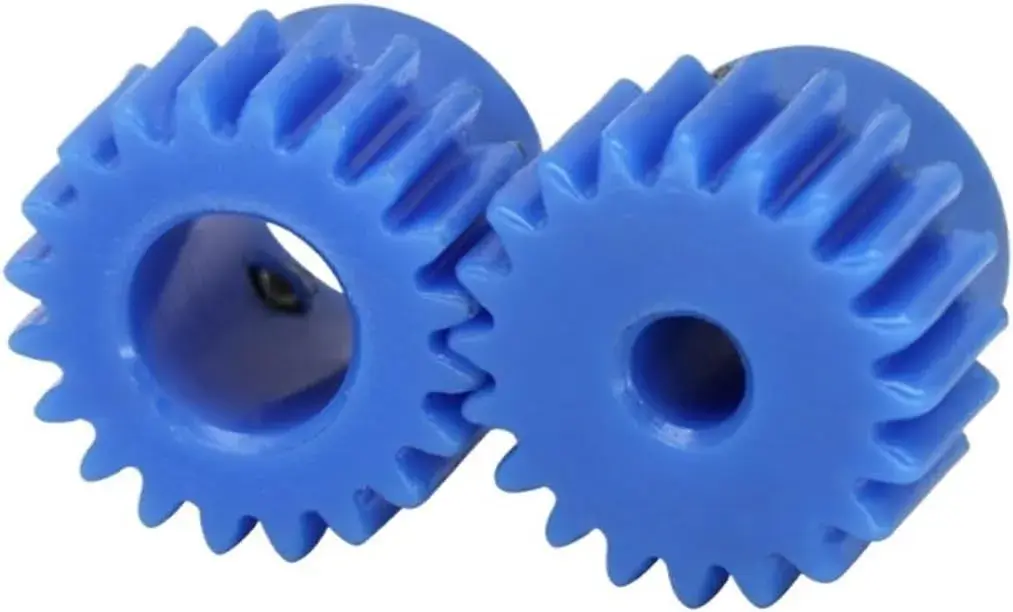

Nylon spur gear set assembled and inspected before packing
Käigukomplektid kontrollitud ja kokku pandud enne pakkimist.
Nylon spur gears in different modules and materials ready for shipment
Ühele kliendile toodetud erinevad moodulid ja polümeeriklassid.
Nylon spur gear dimensional inspection before dispatch
Mõõtmete kontroll enne saatmist.

Peamised eelised

  • Isemääriv, õlituspunkti puudubIlma hooldatava määrdekihita eemaldab käik teie disainist õlikambri, tihendid ja korduva hooldusülesande. Printerid, dosaatorid ja kontoriseadmed töötavad kuude kaupa igapäevases kasutuses ilma tõmbumise või mürata, mida kuiva metallist hammasrataste paar tekitab.
  • Materjali ja geomeetria poolest vaiknePolümeer summutab vibratsiooni, selle asemel et helinat nagu teras, ja kiududega tugevdatud sordid hoiavad hambavormi piisavalt hästi, et hoida võrgusilma kogu partii ulatuses vaikselt. Töökodades ja kontoriseadmetes on pärast metallist käikudelt ümberlülitamist märgatav müra vähenemine.
  • Kandke tavalisest plastist kaugemalKiudtugevdatud PA66 annab ligikaudu 60% pikema kulumisea kui tavaline nailon, nii et käik, mis oli varem väljavahetamist vajanud, võib koosteliinil läbida pikema kõrgsagedusliku töö, mille hambapinna kadu on tühine.
  • Korrosiooni- ja kemikaalikindlusNailon ei roosteta ning talub niisket, kergelt happelist ja nõrgalt aluselist keskkonda ning paljusid puhastusvahendeid. See muudab selle sobivaks pesemisaladele ja väliseadmetele, kus kaetud metallist hammasratas lõpuks laguneb.
  • Osa metalli massistVäike mass vähendab käitatavate osade inertsust, mis on oluline käeshoitavate seadmete, droonide, kergete ajamite ja kõigi mehhanismide puhul, mille iga gramm mõjutab aku kasutusaega või käsitsemist.
  • Prototüüp tootmisse ühe katuse allTöödeldud prototüübid võimaldavad teil enne tööriistade kasutuselevõttu kinnitada geomeetria, seejärel liigub sama töökoda detaili mahu suurendamiseks vormimisse. Teil on kogu ulatuses üks tarnija, üks tolerantsi viide ja üks kontrollistandard.
  • Paindlikud materjalid ja standardidSeitse polümeeride perekonda ja viis ülekandestandardit (ISO, DIN, ANSI, JIS, BS) tähendavad, et sama joonise saab toota sellel kvaliteediklassil, mida teie rakendus tegelikult vajab, mitte sellel, mida tarnija varustab.
  • Tehase otsene hinnakujundus mahu järgiVormimine, mehaaniline töötlemine, ülevaatus ja pakkimine on kõik ettevõttesisesed, nii et teie ja tootmise vahel ei ole kauplemismarginaali ning ühikukulu väheneb prognoositavalt koguse kasvades.

Nailon vs Metal Spur Gears: kui plast on õige valik

Nailonist hammasülekanne ei ole terasest nõrgem asendus – see on teistsugune disainiotsus. Plastik võidab seal, kus koormus on mõõdukas, kiirus on piisavalt suur, et müra loeb ja määrimine on kallis või võimatu hooldada. See kaob, kui pöördemoment on kõrge, temperatuur püsib üle polümeeri piiri või töö hõlmab pidevat lööki, mis deformeerib hambaid.

Valige nailonVaikne töötamine, määrimata, kerge kaal, korrosioonikindlus, mõõdukas koormus
Valige metallKõrge pöördemoment, kõrge temperatuur, tugev löök, tihe tolerants suurel moodulil
Valige mõlemadPlastikust hammasratas, mis on ühendatud terasest hammasrattaga – tavaline vaikne ja vähe kuluv ühendus

Praktikas on kõige vastupidavam paigutus sageli nailonist hammasratas, mis jookseb vastu terasest või messingist hammasratast: polümeer kulub metallile eelistatult, võrk jääb vaikseks ja metallosa kannab suuremat pinget. Rääkige meile paaritusseadme materjal ja me anname nõu lõtku ja keskkauguse ületamise osas, kuna plast ja metall paisuvad erineva kiirusega.

Rakendused

  • Automaatsed juhtimismasinadDraivide kokkupanek ja indekseerimine
  • Pooljuhtide tööstusKäsitsemis- ja positsioneerimismehhanismid
  • Üldised tööstusmasinadKonveierid ja valguse vähendamise etapid
  • MeditsiiniseadmedPuhtad, määrdevabad ajamid
  • Päikeseenergia seadmedJälgija ja täiturmehhanism
  • TööpingidSöötmis- ja reguleerimismehhanismid
  • ParkimissüsteemidTõkke- ja väravaajamid
  • Kiirraudtee ja lennuvarustusSise- ja abimehhanismid

Klientide iseloomustused

DavidPowerTech Machinery, Austraalia – koosteliini jõuülekande osad

Jõuülekande osade vahetamine meie koosteliinil oli katse-eksituse protsess; teiste tarnijate varasemad käigud olid kas mürarikkad või kulusid kiiresti. Tegime nendele nailonist hammasrataste proovitellimuse ja erinevus oli kohene – töökoda muutus märgatavalt vaiksemaks ja pärast enam kui kahekuulist intensiivset töötamist ei näita hambapinnad peaaegu üldse kulumist. Mis peale toote jäi silma, oli protsess: meie materiaalsetele küsimustele vastati üksikasjalikult, saadetisega oli kaasas ülevaatusakt ja kui tugev vihm ohustas kohaletoimetamist, võtsid nad vedajaga ühendust ja korraldasid asja ümber, nii et hammasrattad saabusid tervena.

MichaelSeadmete uuendamise projekt

Kui ma oma varustust täiendasin, võrdlesin paljusid varustuse tarnijaid ja valisin Raydafoni. Valmis käigud vastasid täpselt joonisele, puhta hambaprofiiliga ja välguta ning peale paigaldamist töötas masin ühtlaselt märgatavalt väiksema vibratsiooniga. Mul oli mure, kas nailon peab vastu, aga enam kui kuuajalise intensiivse kasutamise järel pole deformatsiooni üldse näha. Isegi hilinenud päringutele vastati kiiresti, mis veenis mind nende juurde jääma.

LisaStuudiotehnika, väikesed mehhanismid

Vajasin oma stuudios väikese varustuse jaoks sobivaid käike ja võrdlesin Internetis pikka aega võimalusi. Olin veidi närvis, sest hind oli mõnel kaubamärgil madalam, kuid osad saabusid sileda pinnaga, ilma jämeta ja tavalise hambakujuga ning paigaldus sujus ilma paigaldusprobleemideta. Kasutusel seadmete müra langes selgelt ja see on töötanud pidevalt üle kümne päeva ilma kulumise ja ummistumiseta.

Ostja KKK

  • Kas saate minu joonise või näidise järgi teha nailonist kangiratta?Jah. Saatke mõõtmetega joonis või hammasratta näidis koos mooduli, hammaste arvu, ava, näo laiuse ja materjali klassiga. Kinnitame, kas osa sobib vormimiseks või töötlemiseks, vajadusel pakume mõlemat ja suudame toota töödeldud prototüübi enne mis tahes tööriistade kasutamist.
  • Millist materjali valida – PA, POM või PEEK?PA (nailon 66) on üldotstarbeline valik ja kiududega tugevdatud PA66 annab ligikaudu 60% pikema kulumisea kui tavaline nailon. POM sobib rakendustele, kus mõõtmete stabiilsus ja lõtku kontroll on olulisemad kui löögitaluvus. PEEK või PPS on mõeldud kõrgendatud temperatuuril või keemiliselt agressiivseks kasutamiseks. Öelge meile koormus, kiirus ja keskkond ning me soovitame üht.
  • Millise tolerantsi suudate plastmassist hammasrattal hoida?See sõltub funktsioonist, moodulist, seina paksusest, materjalist ja sellest, kas detail on vormitud või töödeldud – töödeldud osadel on suurem tolerants kui vormitud osadel. Märkige oma montaaživajaduse keskkaugus ja tagasilöök ning me kinnitame enne tsiteerimist, mis on saavutatav.
  • Kas käik vajab määrimist?tavatöös ei ole; nailon ja POM on isemäärduvad. Suure kiirusega või suure koormusega pideva töötamise korral võib väike kogus ühilduvat määret eluiga pikendada ja me ütleme seda pakkumise etapis, kui teie kohustus sellest kasu toob.
  • Mis on teie näidis, tarneaeg ja maksetingimused?Näidiste hind on olenevalt suurusest ja materjalist 2–100 USD, kusjuures ekspressvedu maksab klient. Proovi tarneaeg on 20 tööpäeva ja hulgitootmine 25 päeva. Maksetingimused on T/T või L/C ning pakkimine on kilekott pluss karp või suuremate koguste puhul puidust ümbris.
  • Kas saate tarnida nii sobivat hammasratast kui ka nailonist käiku?Jah. Võrgu mõlema poole tarnimine ühest töökojast tähendab, et lõtk, keskkaugus ja hammaste kuju sobitatakse projekteerimisetapis, mitte kohapeal. Saatke paari joonis või vajalik koormus ja suhe ning me tsiteerime mõlemad osad.

Seotud tooted ja lisalugemine

Küsige Nylon Spur Gear pakkumist

Saatke moodul, hammaste arv, ava, näo laius, materjali klass ja kogus – või joonis või näidisosa. Kinnitame vormitud või töödeldud tootmist, taluvusvõimet ja hinda ning vastame 24 tunni jooksul.

Saatke päring kohe

* Kulumisaeg, tolerants ja tööaeg viitavad standardsetele tootmistingimustele ja kinnitatud joonistele. Enne tellimist tuleb kokku leppida materjali mark, niiskusega seotud mõõtmete muutuse arvestamine ja ühendusseadme materjal.
