Mis on kardaanvõlli tööpõhimõte?

2025-08-14

KardaanvõllVõi Power Take-Off Shaft on seade, mida kasutatakse põllumajandustööriistade toestusmehhanismide juhtimiseks ja mis on loodud väljastama osa võimsusest selle funktsiooni saavutamiseks. Jõuvõtuvõll on traktori ees või taga paiknev paindlikult paigaldatav seade, mida kasutatakse mootori jõu edastamiseks erinevatele põllutööriistadele, et võimaldada neil põllutöid teha. Jõuvõtuvõlli paigaldusasend on paindlik ja see võib asuda traktori ees või taga. Kardaanvõlli kaudu saab osa või kogu mootori võimsusest pöördviisil edasi kanda põllumajandustööriistadele, nagu rootorfreesid, õhuimemiskülvikud, mootoräkked, riisipõldude segajad ja taimekaitseseadmed, toetades samal ajal neid masinaid põllutööde tegemisel. Väljundvõimsuse osas on jõuvõtuvõllil kaks peamist tööpõhimõtet: standardkiiruse tüüp ja sünkroontüüp.

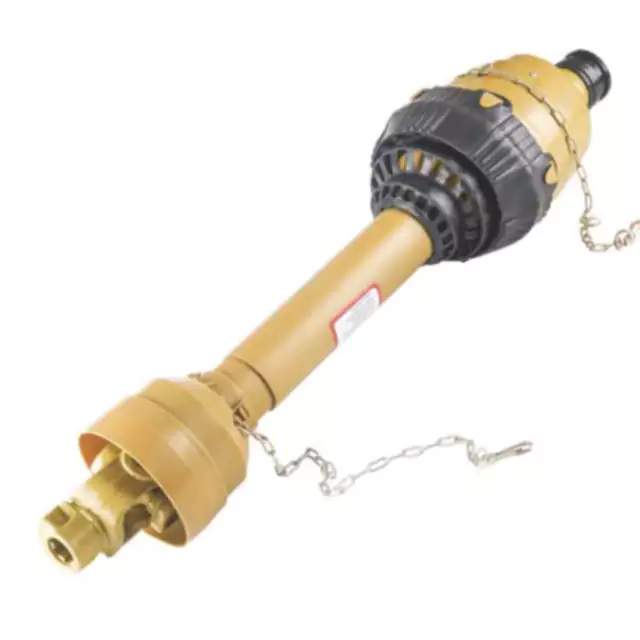

PTO Shaft

Standardkiiruse tüüpKardaanvõll

Standardkiirusega kardaanvõlli pöörlemiskiirus jääb stabiilseks ja seda ei mõjuta muutused traktori käigukasti asendis, kuna selle võimsust edastab otse mootor.Standardkiirusega kardaanvõllid võib jagada mittesõltumatuteks, poolsõltumatuteks ja sõltumatuteks tüüpideks. Kardaanvõll jagab peasidurit traktori ülekandesüsteemiga ja edastab jõu läbi ühendushülsi, kuid selline konstruktsioon muudab sagedase kasutamise tülikaks ja võib viia mootori ülekoormuseni. Poolsõltumatu tüüp edastab jõudu sekundaarse siduri kaudu kahetoimelises siduris, võimaldades põllutöömasina osadel jätkata pöörlemist ka siis, kui traktor seisab, vähendades käivituskoormust, kuid seda ei saa sõidu ajal täpselt juhtida. Sõltumatu tüüp kasutab topeltsidurit, et muuta väljundvõimsus traktori sõiduseisundist sõltumatuks, võimaldades hõlpsalt kasutada põllutööriistu ja rahuldada erinevaid töövajadusi.

SünkroonitudKardaanvõll

Põllumajandustööriistade teatud töökomponentide puhul tuleb nende pöörlemiskiirust reguleerida sünkroonselt traktori kiiruse muutumisega. Näiteks peavad külviku külvikomponendid väljastama seemneid kiirusega, mis on võrdeline traktori kiirusega, et tagada ühtlane külv. Sünkroniseeritud väljundvõimsus tagab põllumajandusmasinate (nt külvikud) normaalse töö teatud tingimustes, sünkroniseerides traktori kiirusega, pöörates erilist tähelepanu lülitusolekule tagurdamise ajal. Selle saavutamiseks tuleb väljundvõlli võimsus ammutada käigukasti teise võlli tagant ja sünkroniseerida traktori veoratastega. Lisades väljundvõlli sidurile paari käigukasti, on võimalik saavutada sünkroonne väljund erinevatel sõidukiirustel. Siiski tuleb arvestada, et tagurdamisel pöörleb väljundvõll tagurpidi ja vastavalt pöörlevad ka põllutööriista töökomponendid. Seetõttu on enne tagurdamist vaja siduri neutraalasendisse asetada.

Tasub mainida, et mõnel traktoril on mõlemad need väljundrežiimid. Sünkroonse väljundi režiimis pöörleb väljundvõll ainult siis, kui traktor liigub, säilitades konstantse kiiruse suhte. Seevastu sõltumatu väljundrežiim ei sõltu traktori sõiduolekust. Niikaua kui mootor on süüdatud ja ühendatud väljundvõlliga, hakkab väljundvõll pöörlema ja selle kiirus sõltub ainult mootori pöörlemissagedusest.

RaydafonKardaanvõlli tehnilised andmed

Parameeter	Jõuvõtuvõll söödamikserite jaoks	PTO Discbines	PTO rullpressidele	Jõuvõtuvõll ruloonpressidele
Pöördemoment (Nm)	900–1 800	1 200–2 600	850–1 700	1 000–2 200
Max RPM	1000	1000	1000	540/1 000 (kahe kiirusega)
Toru läbimõõt (mm/in)	Ø76/3"	Ø89/3,5"	Ø70/2,75"	Ø83/3,25"
Toru paksus (mm)	3.5	4.0	3.0	3.8
Min. Kokkutõmmatud pikkus	800 mm	920 mm	750 mm	870 mm
Maksimaalne pikendatud pikkus	1800 mm	2 100 mm	1 650 mm	1 950 mm
Temperatuurivahemik	-30°C kuni +80°C	-30°C kuni +100°C	-20°C kuni +70°C	-30°C kuni +90°C
Kaal (kg)	15–23	19–31	14.–21	18–28
