Reach virnastaja teleskoopsilinder
  • Reach virnastaja teleskoopsilinderReach virnastaja teleskoopsilinder
  • Reach virnastaja teleskoopsilinderReach virnastaja teleskoopsilinder

Reach virnastaja teleskoopsilinder

Raydafon toodab mitmeastmelisi teleskoophüdraulilisi silindreid harutava virnastaja poomide jaoks, mille ava läbimõõt on 200–220 mm, varda läbimõõt on 150–180 mm, maksimaalne käik kuni 8000 mm ja maksimaalne töörõhk 30 MPa. Pesastatud lavakujundus annab kompaktsest suletud pikkusest pika teleskoopkäigu ja suurim aste annab tõstmise alguses suurima jõu – sobitades silindri väljundi noole koormuskõveraga. Tarnitakse originaalseadmete valmistajana või asendusüksusena, mis on valmistatud originaaljoonise järgi, sealhulgas astmete arv, paigalduskorraldus ja pordiasendid. Toodetud Raydafoni enda tehases Hiinas Ningbo linnas, kusjuures tihendikomplektid ja varuosad on saadaval eraldi. Saatke 24 tunni jooksul hinnapakkumise saamiseks masina mudel, ava ja varda läbimõõt, vajalik käik, töörõhk ja paigaldustüüp.

Siibriga virnastaja teleskoopsilinder – läbimõõt 200–220 mm, käik kuni 8000 mm

Mitmeastmeline teleskoophüdrauliline silinder konteineri tõstukite noole jaoks. Viis või enam pikendusastet muudavad lühikese suletud pikkuse pikaks töökäiguks, nii et laoturit saab täpselt paigutada kõrgusele ja käeulatusse ilma pikema ja raskema üheastmelise silindrita. Tootnud Raydafon Hiinas Ningbos ja tarnitud originaalseadmete valmistajana või joonise asendusüksusena.

  • 200-220 mmPuuri läbimõõt
  • 150-180 mmVarda läbimõõt
  • ≤ 8000 mmMaksimaalne löök
  • 30 MPaMaksimaalne töörõhk
  • TeleskoopMitmeastmeline nooleajam

Reach virnastaja teleskoopsilindri tootja – läbimõõt 200–220 mm, käik kuni 8000 mm

See silinder on lineaarne ajam kattega virnastaja poomi jaoks: hüdrauliline rõhk siseneb esimesena suurimasse astmesse ja iga järgmine aste ulatub järjestikku, et anda kompaktsest suletud pikkusest pikk ja kontrollitud käik. See teleskoopfunktsioon võimaldab poomi tõsta, pikendada ja hoida, kui laotur on konteineri kohal – toiming, mis otsustab, mitu konteinerit terminal vahetuses liigutab.

Raydafon toodab seda silindrit oma tehases Ningbo linnas Hiinas nii originaalseadmete tootjate kui ka järelturu tarnimiseks. Standardne ava läbimõõt on 200 mm kuni 220 mm, varda läbimõõt on 150 mm kuni 180 mm, maksimaalne käik kuni 8000 mm ja maksimaalne töörõhk 30 MPa. Kui teie masin kasutab teistsugust lavakombinatsiooni või paigaldusviisi, saatke originaaljoonis või masina mudel ja me sobitame selle. Sama tehase seotud hüdrosilindrite hulgas on ka laiemteleskoophüdraulilised silindridvahemik jaautokraana hüdrosilindridperekond.

Tehnilised andmed

  • Toote nimiReach virnastaja teleskoopsilinder
  • FunktsioonPoomi lineaarne teleskoopliikumine
  • Puuri läbimõõt200 mm – 220 mm
  • Varda läbimõõt150 mm – 180 mm
  • Maksimaalne löök≤ 8000 mm (teleskooppikenduspikkus)
  • Maksimaalne rõhkTöörõhk 30 MPa
  • RakendusSirutage virnastaja
  • PaigaldamineMasina tõmbamiseks — tihvti, ääriku või klambri paigutus
  • KohandamineEtappide arv, käik, puur, varras, kinnitus ja pordi asend

Standardse tõstuki teleskoopsilindri spetsifikatsioonileht.

Üksus Spetsifikatsioon
Toote nimi Reach virnastaja teleskoopsilinder
Omadused Realiseerib poomi lineaarset teleskoopilist liikumist
Puuri läbimõõt 200 mm – 220 mm
Varda läbimõõt 150 mm – 180 mm; maksimaalne käik ≤ 8000 mm
Surve Maksimaalselt 30 MPa
Rakendused Sirutage virnastaja

Pange tähele insuldi ja rõhu kohta:8000 mm näitaja on silindri teleskoopkäik, mitte masina tõstekõrgus – üldine tõstekõrgus sõltub teie konkreetse harukõrguse noole geomeetriast. 30 MPa on silindri maksimaalne töörõhk; kinnitage oma masina hüdrosüsteemi nimirõhk, nii et silinder valitakse vastavalt rõhule, mida see tegelikult töö ajal näeb.

Kuidas teleskoopsilinder käsivarrega virnastaja peal töötab

Teleskoopsilinder erineb üheastmelisest silindrist ühe olulise poolest: ühe kolvi ja ühe varda asemel kasutab see järjestikku ulatuvaid pesastatud astmeid. Suurimal astmel on suurim efektiivne pindala ja see toodab seetõttu suurimat jõudu, nii et tõstuki raskeima osa – koormuse mahamurdmine ja noole käivitamine ülespoole – käsitleb kõige mehaanilise eelisega lava. Etappide laienedes väheneb efektiivne pindala ja jõud langeb, samal ajal kui liikumine suureneb, mis vastab sellele, kuidas noole koormusmoment muutub selle tõustes.

Selline korraldus lahendab ka pakendamisprobleemi. Üheastmeline 8-meetrise käiguga silinder vajaks käigule lähenevat suletud pikkust, mis ei mahuks kunagi mööda poomi. Pesastatud astmed annavad murdosast suletud pikkusest ühesuguse käigu, mistõttu kasutavad harulaadurid, autokraanad ja kallurhaagised pigem teleskoopsilindreid kui pikki üheastmelisi silindreid.

Selle rakenduse kasutusea määravad kaks disainidetaili. Esimene on tihendamine: igal etapil on oma tihendikomplekt ja juhik ning astmetevaheline sobivus peab hoidma joondust, et tihendid ei oleks külgsuunas koormatud. Teine on pinna seisukord: katmata varda ja lava pinnad on see, mille vastu tihendid jooksevad, nii et sõmerusest või painutatud staadiumist löömine viib otse lekkeni. Õige filtreerimine ja klaasipuhasti tihendite regulaarne kontroll on sama olulised kui silinder ise, kui masin töötab sadamas pikki vahetusi.

Toote üksikasjad

Fotod meie toodetavast kattega virnastaja teleskoopsilindrist – lava paigutus, varda pind ja paigaldusliides.

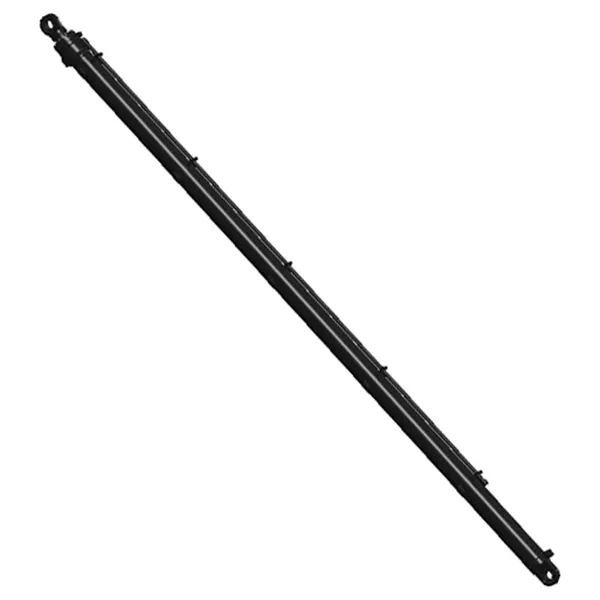

Reach stacker telescopic cylinder showing nested stages and rod surface
Reach virnastaja teleskoopsilinder – pesastatud astmed, varda pind ja paigaldusliides.

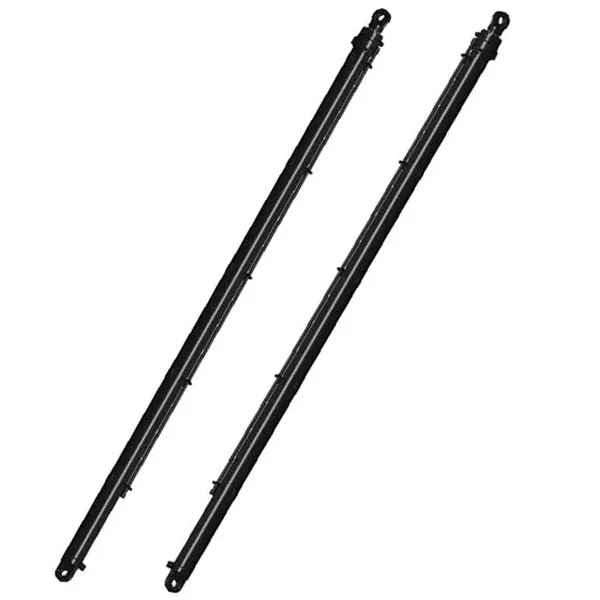

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Mitmeastmeline teleskoophüdrauliline silinder käsivarrega virnastaja poomi rakendustele.
Reach stacker telescopic cylinder before packing and shipment
Kokkupandud silinder kontrollitud ja saatmiseks ette valmistatud.
Reach stacker telescopic cylinder stage detail and seal arrangement
Teleskoopsilindri lavadetail ja tihendi paigutus.

Toote eelised

  • Pikk ulatus lühikesest suletud pikkusestMitmeastmeline konstruktsioon tagab kuni 8000 mm käigupikkuse, hoides sissetõmmatud silindri piki poomi kompaktsena, nii et masin saab paigutada puisturi kõrgusele ja kaugusele ilma pikemat ja raskemat üheastmelist silindrit kaasas kandmata.
  • Jõudu seal, kus lift seda vajabSuurim aste annab suurima jõu tõste alguses, kui noole koormusmoment on suurim, ja väiksemad astmed annavad käigu. See ühtib silindri väljundi masina tegeliku koormuskõveraga.
  • Loodud raskete konteinerite jaoksSilinder on toodetud kvaliteetsest eriterasest ja on mõeldud pidevaks sadamaoperatsioonide töötsükliteks, kusjuures tihendusseade on ette nähtud pikkadeks vahetusteks koormuse all, mitte katkendlikuks kasutamiseks.
  • Tarne otse tehasestSilinder toodetakse ja monteeritakse Raydafoni enda tehases, seega ei teki teie ja tootmise vahel kauplemismarginaali ning joonised, tihendid ja varuosad jäävad kättesaadavaks kogu masina eluea jooksul.
  • Valmistatud teie masina joonise järgiAva, varda, käigu, astmete arvu, paigalduse paigutuse ja pordiasendid saab koostada vastavalt algsele joonisele, mis on oluline asendusüksuste puhul, mille paigaldusliides peab vastama olemasolevale noolele.
  • Lühendab peale- ja mahalaadimistsükleidLaoturi täpne ja korratav positsioneerimine võimaldab konteineri kailt või tekilt tõsta ja maha panna vähemate liigutustega, lühendades iga laeva kai ääres veedetud aega ja maanteesõidukite ooteaega terminalis.

Väsimus, tihendi eluiga ja maksimaalne jõud sõltuvad avast, rõhust, töötsüklist ja sellest, kui hästi on masina hüdroahelas saastumist kontrollitud. Andke meile masina mudel, töörõhk ja nõutav käik ning me kinnitame silindri konfiguratsiooni võrreldes koormusega, mida see tegelikult näeb.

Rakendused

Peamiseks kasutusalaks on konteineri ulatusega virnastaja nool, kuid sama teleskoopsilindri tüüpi kasutatakse kõikjal, kus mobiilses masinas tuleb lühikesest kinnituspikkusest saada pikk käik.

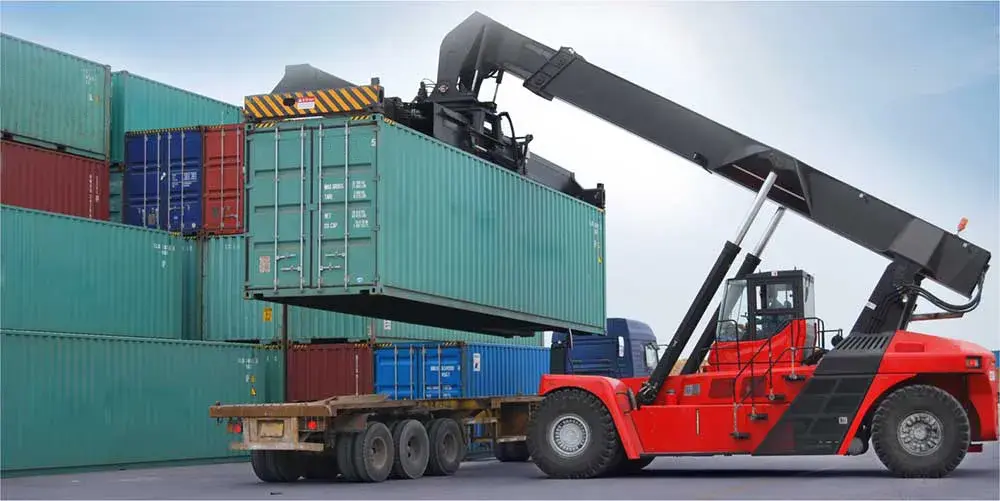

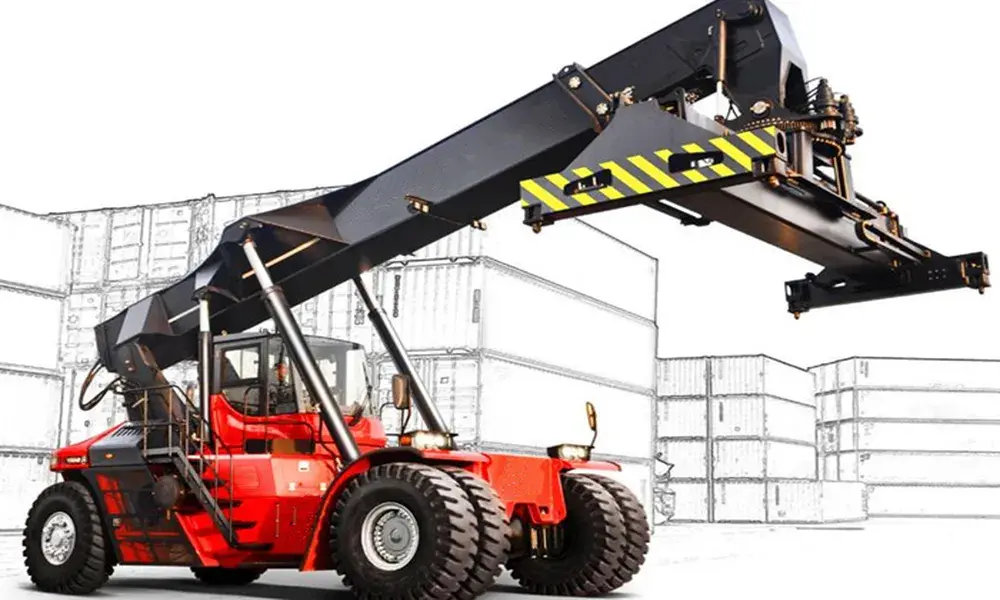

Reach stacker telescopic cylinder installed on a container handling machine boom
Reach virnastaja teleskoopsilinder kasutusel konteineri käitlemise masinas.

Sadam ja konteinerterminal

Poomi tõstmine ja pikendus konteinerid kai, õue ja maanteesõidukite vahel pideva vahetuse käigus.

Logistikahoovid ja laod

Masinad, mis käitlevad tihedat virnastamist, kus laotur tuleb paigutada täpselt kõrgusele ja kaugusele ilma šassiid ümber paigutamata.

Ümberlaadimis- ja kaubajaamad

Suure käibega toimingud, kus peale- ja mahalaadimistsüklid korduvad päeva jooksul ning silindrite töökindlus määrab otseselt läbilaskevõime.

Autokraanad

Teleskoopnoole pikendus, kus sama astme põhimõte tagab transporditava suletud pikkusega pika ulatuse.

Kallurite ja haagiste varustus

Mitmeastmelised tõstesilindrid kerede kallutamiseks ja platvormi tõstmiseks, kus käik on vaba paigaldusruumi suhtes pikk.

Vahetamine ja moderniseerimine

Kulunud või kahjustatud noolesilindri otsene asendamine olemasoleval tõukuril, mis on toodetud originaaljoonise või mõõdetud näidise alusel.

Ostja KKK

  • Millise ava, käigu ja rõhu see virnastaja teleskoopsilindri kaaneni jõuab?Standardne ava läbimõõt on 200 mm kuni 220 mm, varda läbimõõt 150 mm kuni 180 mm, maksimaalne käik kuni 8000 mm ja maksimaalne töörõhk 30 MPa. Üldine tõstekõrgus sõltub teie masina noole geomeetriast, mitte ainult käigust, seega kinnitage täpsustamisel mõlemat.
  • Kas see silinder on OEM osa või asendus?Seda toodab Raydafon oma tehases ja seda saab tarnida OEM-seadmena masinaehitajatele või asendusseadmena juba kasutusel olevatele masinatele. Asendamiseks saatke originaaljoonis, masina mudel või rikkis silindri mõõdetud mõõtmed.
  • Kuidas ma tean, et kinnitus sobib minu poomiga?Paigaldamine toimub joonise järgi – tihvti, ääriku või klambri paigutusega koos pordiasenditega. Saatke olemasoleva silindri joonis või foto selle põhimõõtmetega ja me kinnitame liidese enne tsiteerimist.
  • Millist teavet on vaja tsiteerida?Masina mudel, ava ja varda läbimõõt, vajalik käik, töörõhk, astmete arv, kui tegemist on mitmeastmelise konstruktsiooniga, paigaldustüüp ja kogus. Mida rohkem neid päringuga saame, seda kiiremini saame kujunduse ja hinna kinnitada.
  • Mis mõjutab teleskoopsilindri kasutusiga?Peamised tegurid on hüdraulikaõli puhtus, klaasipuhasti tihendite seisukord ja üksikute etappide joondamine. Saastumine või plaadi pind kahjustab tihendeid ja põhjustab lekkeid, seega on filtreerimine ja regulaarne kontroll sama oluline kui silindri spetsifikatsioon ise.
  • Mis on tarneaeg ja kas varutihendeid saab tarnida?Tarneaeg sõltub sellest, kas silinder vastab olemasolevale joonisele või vajab uut konfiguratsiooni, ja kinnitatakse hinnapakkumisega, tavaliselt 24 tunni jooksul pärast päringu saamist. Tihendikomplekte ja asenduskomponente saab tarnida eraldi, nii et masina saab pärast tihendi riket uuesti kasutusele võtta.

Seotud tooted ja lisalugemine

Küsige reach-virnastaja teleskoopsilindri pakkumist

Saatke masina mudel, ava ja varda läbimõõt, vajalik käik, töörõhk, kinnitusviis ja kogus — või originaaljoonis. Kinnitame konfiguratsiooni vastavalt teie buumile ja vastame hinna ja tarneaja 24 tunni jooksul.

Saatke päring kohe

* 8000 mm näitaja on silindri käik, mitte masina tõstekõrgus. Enne tellimist kinnitage oma hüdrosüsteemi nimitöörõhk ja paigaldusmõõtmed.
