Libisesiduri kardaanvõll ketasniiduki 1340 jaoks
  • Libisesiduri kardaanvõll ketasniiduki 1340 jaoksLibisesiduri kardaanvõll ketasniiduki 1340 jaoks
  • Libisesiduri kardaanvõll ketasniiduki 1340 jaoksLibisesiduri kardaanvõll ketasniiduki 1340 jaoks

Libisesiduri kardaanvõll ketasniiduki 1340 jaoks

Hulgimüügil vahetatav libisemissiduri kardaanvõll ketasniidukitele 1340 / Hesston 1340 ja 1345. 55N topelt-CV-sõlm asendab 80-kraadise CV-liigendi traktori poolel ja 50-kraadise CV-liigendi ketasfreesi küljel. Traktori ühendus on tavaliselt 1,375-21; tööseadise ühendus on 1,50" ümmargune klamber; konstruktsioonis kasutatakse 1-3/8" 6-harulisi otsasid. Kahe plaadiga hõõrdsidur on seatud 2800 N·m libisemismomendile ja lülitub pärast ülekoormust uuesti sisse. Osanumbrid 14656849, 82-14656849 ja 83-14656849 on loetletud täieliku montaaži, tööseadme poole ja traktori poole jaoks. Ühilduvus hõlmab Hesston 1340/1345, valige CaseIH 8312, Massey Ferguson PTD 12 ja New Idea 5512. MOQ, kohandamine ja teostusaeg esitatakse tellimuse kohta pärast osa numbri ja ühenduse suuruse kinnitamist.

OEM-seadmete hulgimüük · Ketasniiduki jõuülekanne

Ketasniiduki 1340 hulgimüügi libisemissiduri jõuvõtuvõll – Hesston 1340/1345 ja ühilduvate ketasniidukite spetsifikatsioonid, MOQ, kohandamine ja teostusaeg

See on asendus-libisemissiduri kardaanvõll ketasniidukite 1340 ja Hesston 1340/1345 rühma jaoks. Leht on ehitatud ümber kolme kontrolli, mis otsustavad, kas võll sobib: CV liigendi nurk mõlemal küljel, traktor ja tööseadmete ühenduste suurused ja libisemismoment, mis kaitseb ketaskäigukasti. Komplekti osa numbrid koost, tööseadise pool ja traktoripool on loetletud allpool, et saaksite olemasolevat seadet varem sobitada hinnapakkumist küsides.

HulgipakkumineTellimuse järgi
MOQHinnatud tellimuse kohta
KohandamineJoonisepõhine
JuhtimisaegHinnatud tellimuse kohta

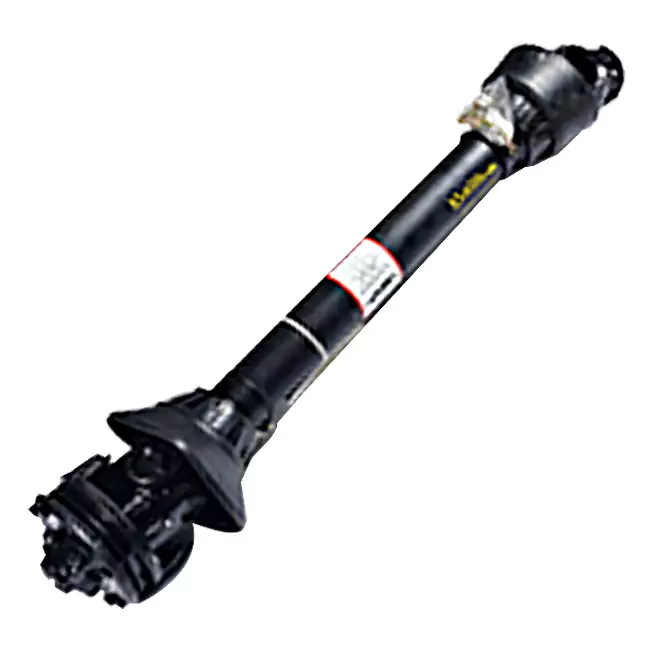

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Täielik 55N topelt-CV koost koos liugsiduriga — traktoripoolne 80-kraadine CV, kettapoolne 50-kraadine CV.

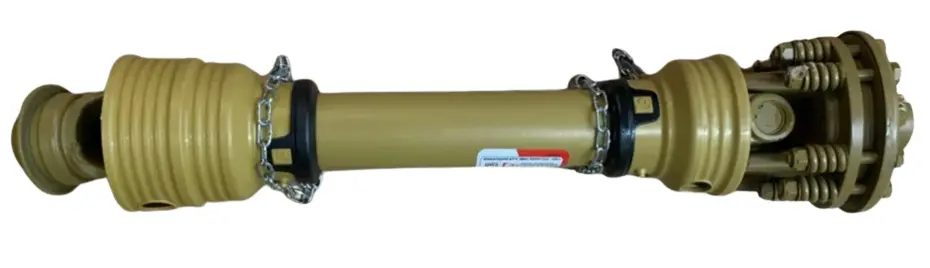

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Siduri ja ikke detail – kahe plaadiga hõõrdsidur ja 1–3/8-tolline 6-saaline ots.

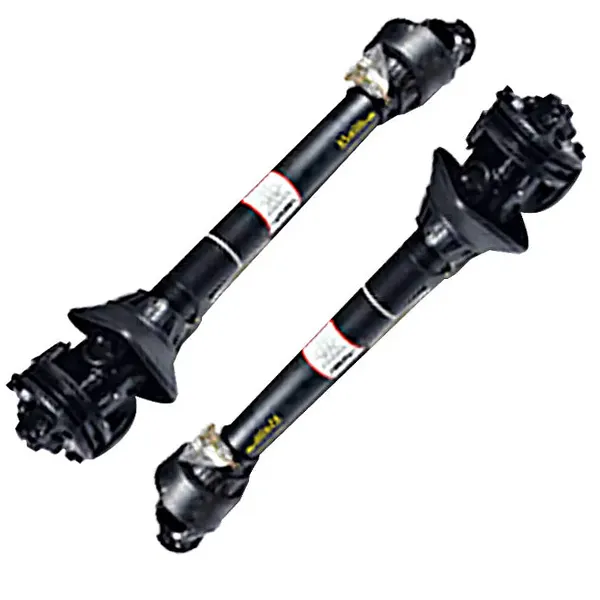

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV-liigendi nurga referents - 80-kraadine traktori pool ja 50-kraadine ketta külg.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Plahvatatud osade vaade – ristkomplekt, toruharud, libisemissiduri komplekt ja kaitsekilp.
  • Hesston1340 / 1345
  • CaseIHvali 8312
  • Massey FergusonPTD 12
  • Uus Idee 5512
  • 55Ntopelt CV
  • 2800 N·mlibisemismoment

Jõuülekanne ja sidur

Originaalvarustuse viide
55N
Traktoripoolne CV nurk
80 kraadi
Kettapoolne CV-nurk
50 kraadi
Sisendvõll
Tavaliselt ümmargune 1,50 tolli
Traktori/tööseadise otsad
1-3/8" 6-splain
Traktori ühendus 14656849
1,375-21
Rakenda ühendus
1,5" RD-klamber
Libsussiduri tüüp
Kahe plaadi hõõrdumine
Libisemismoment
2800 N·m
Elektrikatkestus ülekoormuse korral
0,3 sekundi jooksul
Ise lähtestatakse pärast libisemist
30 sekundi jooksul

Ehitus ja kaitse

Võlli materjal
40C legeerteras
Pinnatöötlus
Dacromet roostevastane
Soolapihustuskindlus
Üle 1000 tunni
Tihendi paigutus
Kolme huulega karkassiga õlitihend + kiibi eemaldamise magnetrõngas
Tolmukaitse
Täielikult suletud tolmukate
Viide saastumisele
ISO 4406 18/16 pärast 500 tundi liivas, tolmus ja kastes
Tera kiiruse viide
1800–2200 pööret minutis
Summutamine
Hüdrauliline summutus + vedru eelkoormus
Kulumisnäitaja
Visuaalne kulumisindikaatori rõngas
Kütusekulu viide
Tarnitava materjali 12% vähem

Osade numbrite tabel – täielik kokkupanek ja pooled

55N topelt-CV koostu ja poolvõlli osanumbrid
Osa number Traktor Rakendada Kirjeldus
14656849 1,375-21 1,5" RD-klamber 55N 80x50 Double CV
82-14656849 mitte ühtegi 1,5" RD-klamber 55N 50 kraadi CV pool (tööseade)
83-14656849 1,375-21 mitte ühtegi 55N 80 kraadi CV pool (traktor)

Täielik komplekt on mõlema poole vahetamise korral tellitav osa number. Kui ainult traktor pool või tööseadise pool on kulunud, sobib poolvõlli number. Kaks poolt on eraldi välja toodud, sest CV-nurk erineb traktoripoolsel ja kettapoolsel küljel. Muude ketasniidukite rakenduste kohta vaadakeKardaanvõll ketastelekategooria.

Tooteosad – teeninduse asendamise viitenumbrid

Hooldusosad viitenumbri ja osanumbri veeru järgi
Ref. Ei. Osa nimi 147129 147134 147248
1 Risti komplekt 170015 170020 170020
2 Rullnõel 170120 170120 170120
3 Emane toru otsa ike 151050 151070 151070
4 Sisemine toru 151090 151092 151092
5 Libsiduri koost — — —
6 Isane toru otsa ike 151045 151065 151065
7 Väline toru 151091 151093 151093
8 Traktori otsa ike 151035 151055 151055
9 Kiire lahtiühendamise pin 170110 170110 170110
10 Ohutuskilp 124310 124315 124315
10 Turvakilp Eurocardan 124311 124316 124316

Osatabel on ette nähtud üksikute komponentide hoolduseks. Kui tellite täieliku asendusvõlli, kasutage koostu osa numbrit eelmises tabelis. Mida laiemKardaanvõlli valikloetleb muud põllumajanduse jõuülekanded kategooriad.

Siduri käitumine – mida kaitseb 2800 N·m seadistus

Tavalise niitmise ajal

Siduri olek
Kihlatud
Pöördemoment edastatud
Kuni 2800 N·m
Tera kiiruse viide
1800–2200 pööret minutis
Summutamine
Hüdraulika + vedru eelkoormus

Kahe plaadiga hõõrdsidur jääb sisselülitatuks, kui ketasniiduk normaalselt lõikab. Hüdrauliline summutus ja vedru eelpingutus on mõeldud tera kiiruse stabiilseks hoidmiseks, kui takistus kõigub kallakutel ja märjal maapinnale.

Kui niiduk tabab kivi või juuri

Siduri olek
Libisemised
Elektrikatkestus
0,3 sekundi jooksul
Lähtesta
Ise lähtestub 30 sekundi jooksul
Kulumiskontroll
Visuaalne kulumisindikaatori rõngas

Libsisidur on see osa, mis võtab ketaskäigukasti asemel amorti. Ise lähtestuv vedru süsteem taastab ülekande pärast takistuse kõrvaldamist ja kulumisindikaatori rõngas annab visuaalse viite kui siduriplaadid vajavad tähelepanu.

2800 N·m libisemismoment on kaasasoleva toote materjalis märgitud arv. Kinnitage seadistus vastu ketasniiduki mudelit ja traktori jõuvõtuvõlli enne tellimist. Sobiva tööseadme jõuülekande saamiseks vaadakeKardaanvõll New Hollandi ketasteleleht ristviitena plaadipoolsete konfiguratsioonide jaoks.

Enne pakkumise küsimist

  1. Kinnitage niiduki mudel ja olemasolev osanumber

    Ketasniiduk 1340, Hesston 1340/1345, valige CaseIH 8312, Massey Ferguson PTD 12 ja New Idea 5512 on kaasasolevas materjalis ühilduvuse viited. Olemasolev võlli osa number on kiireim viis asendus kinnitamiseks.

  2. Kinnitage traktori jõuvõtuvõlli kinnitus

    Täielik koost 14656849 on loetletud koos 1.375-21 traktoriühendusega. Kui traktor kasutab teistsugust jõuvõtuvõlli otsakut, kinnitage traktori pool eraldi, kasutades numbrit 83-14656849 või samaväärset.

  3. Kinnitage seadme ühendus

    Tööseadise pool on loetletud 1,5-tollise RD-klambrina kogu komplektis ja tööseadise pooles 82-14656849. Kui ketta sisend kasutab teistsugust klambrit või haardet, kinnitage tööseadise pool enne tellimist.

  4. Kinnitage libisemismomenti ja siduri seisukorda

    Kaasasoleva materjaliga on sidur seatud 2800 N·m peale. Kui olemasolevat sidurit on reguleeritud või niiduk töötab teistsuguse käigukastiga, kontrollige libisemise seadistust niiduki juhendi järgi, enne kui vahetate käigukasti.

MOQ, kohandamine ja teostusaeg on esitatud tellimuse kohta, kuna need sõltuvad sellest, kas tellimus on täielik koost või poolvõll ja kas ühenduste suurused vastavad standardsete osade numbritele. Sellel lehel pole midagi kohustub fikseeritud MOQ-le või teostusajale, mis ei kehtiks teistsuguse konfiguratsiooni puhul. Seotud jõuülekande jaoks kategooria, vaataKardaanvõll söödamikserite jaoksulatus.

Saatke niiduki mudel ja olemasoleva osa number

Saatke ketasniiduki mudel, olemasoleva võlli osa number ja traktori jõuvõtuvõll. Kinnitame, kas täielik komplekt 14656849, tööseadme pool 82-14656849 või traktoripool 83-14656849 on õige sobitada ja väljastada pakkumine MOQ ja selle konfiguratsiooni teostusajaga.
