WPDA seeria ussikäigukastid

WPDA-seeria tigukäigukastid — 13 raami suurust (40–250), suhted 5:1 kuni 100:1, väljundmoment 15–2500 N·m, sisendvõimsus 0,12–15 kW, IP65 malmist korpus sundmäärdega. Tiguratas kustutatakse ja jahvatatakse tasemele HRC 58–62; topelthuuletihend hoiab jahutolmu, põllumuda ja pesuvee käigukastist eemal. Saadaval on jala, ääriku ja õõnesvõlli kinnitus ning väljundvõlli saab töödelda, et see sobiks teie olemasoleva mootoriga. Saatke oma sisendvõimsus, nõutav suhe ja mootori äärik – tagastame 24 tunni jooksul sobiva raami, mõõtude joonise ja tehasepoolse hinnapakkumise.
4050607080100120135147155175200250

WPDA seeria tigukäigukastid – suhted 5:1 kuni 100:1, 15–2500 N·m, IP65 malmist korpus

Kui hankite segisti, konveieri, pakkimisliini või põllutööriista jaoks ussireduktorit, on kolm numbrit otsustage, kas see sobib suhte, väljundpöördemomendi ja mootori äärikuga. WPDA-seeria hõlmab kõiki kolme kolmeteistkümnes raami suurused 40 kuni 250, sisendvõimsusega 0,12 kW kuni 15 kW ja malmist korpusega, millel on IP65. pesu ja tolm. Allolevad tabelid võimaldavad teil sobitada raami oma tööülesandega ilma kataloogi avamata.

Spetsifikatsiooni hetktõmmis

  • Raami suurused40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Sisendvõimsus0,12 kW – 15 kW
  • Vähendamise suhe5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Väljundmoment15 N·m – 2500 N·m
  • EluaseKõrge tugevusega malm, löögi- ja deformatsioonikindel
  • UssiratasKarastatud ja lihvitud, hambapind HRC 58–62
  • KaitseIP65 – kahe huulega tihend pluss tolmukindel karkassõlitihend
  • PaigaldamineJalg, äärik või õõnesvõll; väljundvõll, mis on töödeldud teie mootoriga
  • MäärimineSundmäärimisahel, karteri temperatuur alla 60 °C 24/7 töökorras

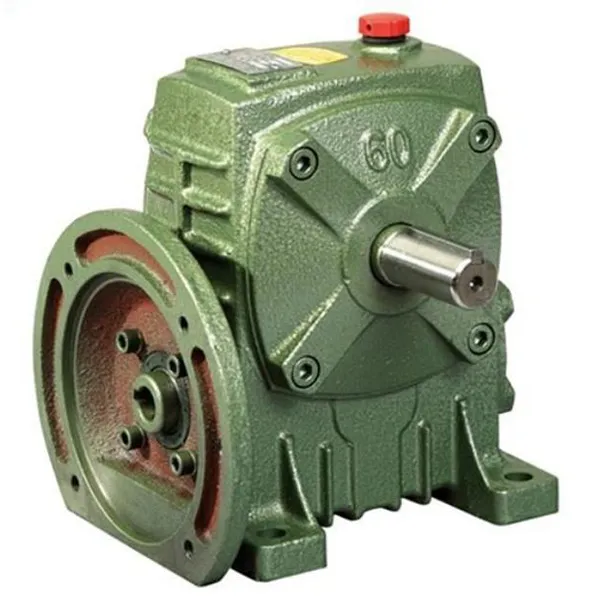

WPDA Series Worm Gearboxes — cast iron housing worm reducer

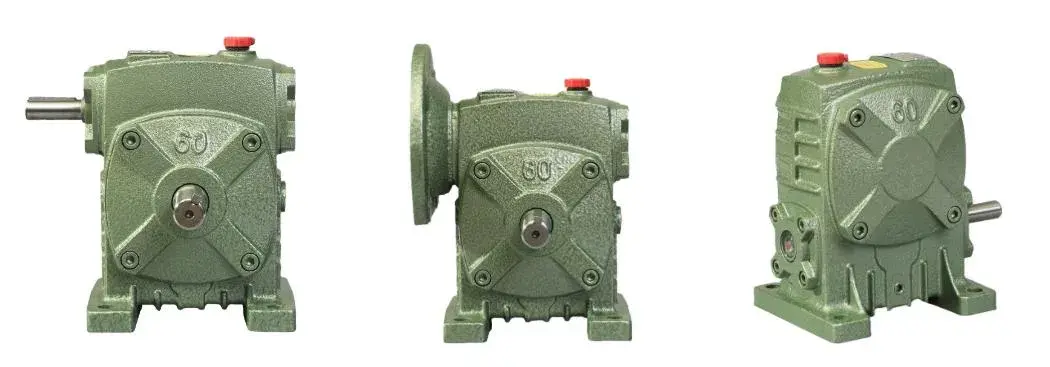

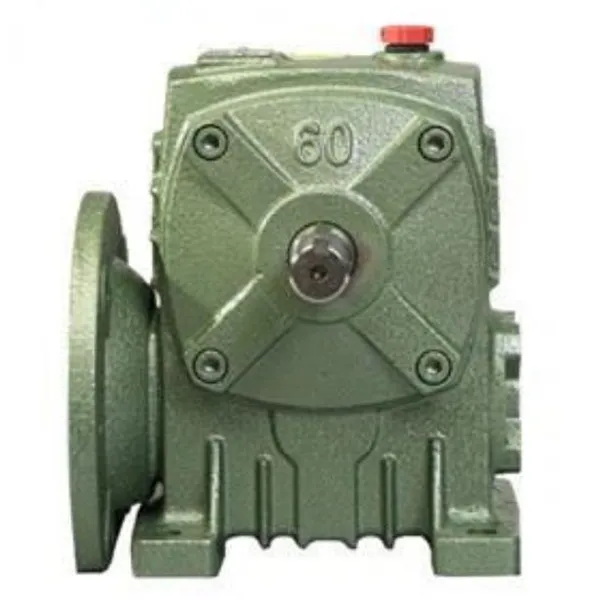

WPDA tigukäigukast — malmist korpus, äärikule kinnitatud sisend, õõnes või täis väljundvõll.

Kuhu WPDA sobib

Toidu töötlemine ja segamine

Iselukustuv hoiab aeru kinni, kui mootor seiskub

WPDA-70 suhe 40:1 võimaldab suure võimsusega segamislabal käivituda koormuse all ilma seiskumiseta. Millal nöör peatub, iselukustuva ussi geomeetria hoiab aeru oma raskuse all maha kukkumast. The topelthuuletihend hoiab jahutolmu õlist eemal, mistõttu hooldusvälp nihkub ligikaudu kuue kuu peale.

Reovesi ja sorteerimine

Malmist korpus ja kahe huulega niiskusevastane tihend

Reovee- või prügisorteerimisjaamas tapab laagrid läbi kulunud huuletihendist mööda lekkiv õli. WPDA-100 kasutab roostekindlat malmist korpust ja topelthuuletihendit; mõõdetud töömüra langeb ümbrusest 80 dB kuni 62 dB, mis on oluline öistel vahetustel elamupiirkondades.

Põllumajandustehnika

Suhe 60:1 kolmekordistab trumli pöördemomendi harvesteril

Rehepeksutrumlil 60:1 WPDA-80 tõstab mootori pöördemomenti ligikaudu kolm korda ja parandab viljapeksu. efektiivsus umbes 25%. Õõnesvõll kinnitatakse otse olemasolevale veovõllile, seega raamile ei vaja uuesti töötlemist. IP65 hoiab põllumuda ja vihma käigukastist eemal.

Logistika ja tõstmine

Täisnurkne paigutus säästab 30% paigaldusruumist

Automatiseeritud sorteerimisliinidel ja tõsteplatvormidel võimaldab täisnurkne ussi paigutus mootoril kõrval istuda vedav võll, mitte selle taga. 25:1 WPDA-60 annab pakkide sorteerimiseks piisavalt täpse positsioneerimise ilma servota. Väljundvõllid saab töödelda imporditud mootoritega sobitamiseks, vältides täielikku jõuülekannet vahetus. VaataWP-seeria tigukäigukastmadalama suhtarvuga kohustuste jaoks.

Valikutabel – võimsus, suhe ja kaal

Raami suuruse kiirviide – nominaalne sisendvõimsus ja kaal
Suurus Sisendvõimsus (kW) Suhtevahemik Kaal (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Väljundpöördemoment ulatub 15 N·m suurusest 40 kuni 2500 N·m suuruseni 250. Kui teie tööülesanded vajavad üheksat suhet väljaspool standardsammud, küsige lähimat paari ja me kinnitame tegeliku väljundkiiruse ja pöördemomendi.

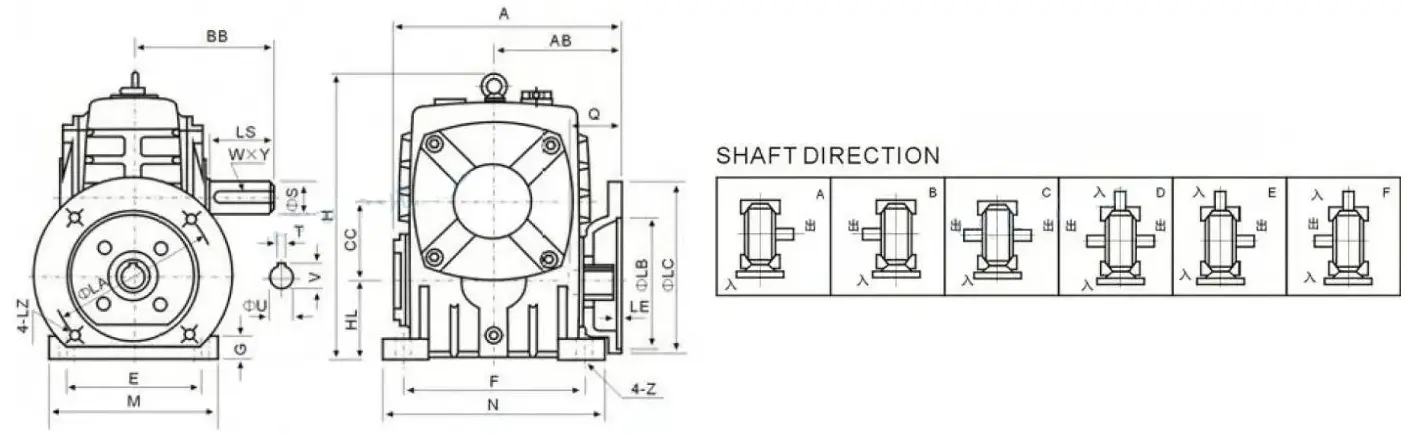

Paigaldusmõõtmed — raami suurused 40 kuni 250

Paigaldusmõõdud (mm) — A, AB, BB, H, HL, äärik LA/LB/LC, sisendava Q/U, väljundvõll LS/S
Suurus A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S P × Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4 × 12,8 28 14 5 × 3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4 × 12,8 40 17 5 × 3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5 × 16,3 50 22 7 × 4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5 × 16,3 80 28 7 × 4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6 × 21,8 65 32 10 × 4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8 × 27,3 75 38 10 × 45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8 × 31,3 85 45 12 × 4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8 × 31,3 95 55 16 × 6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8 × 31,3 95 55 16 × 6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10 × 41,3 110 60 18 × 7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10 × 41,3 110 65 18 × 7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12 × 45,3 125 70 20 × 7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12 × 45,3 155 90 25 × 9

Kõik mõõtmed millimeetrites. Mobiilseadmes pühkige tabelit horisontaalselt, et jõuda ääriku ja võlli sammasteni. Saatke oma mootoriraam ja vajalik väljundvõlli suurus ning me kinnitame sobiva rea ​​enne tellimuse esitamist.

Miks ostjad seda seeriat täpsustavad?

01

Karastatud ja lihvitud tiguratas, HRC 58–62

Tiguratas läbib karastamise ja lihvimise, mille hambapinna kõvadus on vahemikus HRC 58–62. Kaevanduskonveierirakenduses põhjustas kaks aastat pidevat töötamist vähem kui 0,1 mm hammasratta kulumist. ligikaudu kolm korda pikem kui tavalise reduktori kasutusiga samal tööl. Thetäppiskäikude tootminelehel kuvatakse lihvimise ja kontrollimise sammud selle joonise taga.

02

Sundmäärimine hoiab 24/7 töötamise ajal karteri temperatuuri alla 60 °C

Sisemine sundmäärimisahel toidab võrku ja laagreid, mitte ei loota ainult pritsmetele. Kell pidev 24-tunnine töö on õlikarteri temperatuur alla 60 °C, mis aeglustab määrdeaine oksüdatsiooni ja hoiab kile paksus usside kokkupuutel. See on vahe hooaja ja ühe hooaja kestva reduktori vahel mis kestab mitu.

03

IP65 kahe huulega tihend ja korpus, mis ei roosteta läbi

Topelthuuletihend ja tolmukindel karkassiga õlitihend omavad IP65 muda, vihma ja protsessitolmu eest. On a prügi sorteerimisplats, kus tavalised reduktorid lekkisid õli ja konfiskeeriti kolme kuu jooksul, jooksis WPDA-100 18 kuud samas söövitavas keskkonnas ilma lekketa. Kui teie kohustus on kergem ja teil on vaja väiksem ümbrik, võrrelgeRV seeria tigukäigukast.

04

Väljundvõll on töödeldud teie mootoriga, mitte vastupidi

Jalg, äärik ja õõnesvõlli kinnitus on kõik saadaval ning väljundvõlli saab töödelda vastava suuruse järgi mootorist või veovõllist, mis teile juba kuulub. Põllumajandusmasinate tehas vajas võlli, mis sobiks vanemaga mootor; asendusvõll tarniti kolme päevaga ja kinnitati ilma mootorit vahetamata. Sest põllumajandusmaksud, vtpõllumajanduslik käigukastvahemik samuti.

Klientide tagasiside

„Käitame neid niiskes toidutöökojas, kus eelmised käigukastid roostetasid ja vajasid sagedasi seiskamisi. WPDA-seeria puhul pole korpus roostetanud isegi jahu ja niiskusega kogu päeva ja pronksist ussiratas on ikka puhas. Müra töö ajal on peaaegu tühine, nii et see ei sega enam lähedal toidu testimise seadmed. Kui mul oli vaja vähendussuhet kohandada, juhendas nende meeskond mind mudeli erinevusi ja jooksis koormuse arvutamise minu eest — soovitatav ühik jooksis esimesest peale sujuvalt alustada."

Emma WilsonToidutöötlemistehas, Sydney, Austraalia

„WPDA käigukastid töötasid meie projektiga väga hästi – töökindlad, tõhusad ning hõlpsasti paigaldatavad ja hooldatavad. Alates esimesest konsultatsioonist kuni kohaletoimetamiseni sujus kõik ladusalt ja suhtlus sujus. Jätkame koostööd ja soovitame toodet teistele partneritele.

James CarterProjekti ostja, Raydafoni klient

Saatke oma mootori võimsus ja suhe – hankige sobiv raam

Öelge meile sisendvõimsus, vajalik väljundkiirus või suhe, paigaldustüüp ja võlli suurus. Me kinnitame WPDA raam, tagastage mõõtmetega joonis ja hinnapakkumine tehasehinnaga, tavaliselt 24 tunni jooksul. Täielik valik pealussi käigukastlehel.
