Tõstuki tõstesilinder
  • Tõstuki tõstesilinderTõstuki tõstesilinder
  • Tõstuki tõstesilinderTõstuki tõstesilinder

Tõstuki tõstesilinder

Raydafoni tõstuki silinder on mastile paigaldatud vertikaalne tõstekomponent, mis tõstab ja langetab kahvlikandurit. Valmistatud ülitugevast terasest koos sobiva kolvi ja optimeeritud tihendusrõnga struktuuriga. Standardmudelid hõlmavad Φ56-60 mm ava, Φ45 mm varda, 1500-1505 mm käiku ja 17,5-18,1 MPa töörõhku. Täiustatud mudelid sisaldavad puhverseadet, mis hoiab ära tugeva löögi täiskäigul, kaitstes nii lasti kui ka masti konstruktsiooni. Ühildub elektri- ja diiseltõstukitega. Viis standardmudelit N30M300 kuni A2A35M300, originaalseadmete tootja jaoks on saadaval kohandatud ava ja käik. MOQ 50 ühikut, 25-35 päeva hulgi tarneaeg. Saatke hinnapakkumise saamiseks tõstuki mudel, käiguvajadus ja kogus.
Raydafon · Hiina OEM-tootja

Kohandatud kahveltõstuki silinder elektri- ja diiseltõstukitele – 1500 mm käiguga, OEM-i otsevarustus

Kahveltõstuki silinder on mastile paigaldatud vertikaalne hüdrosilinder, mis tõstab ja langetab kahvlikandurit. Raydafon toodab seda ülitugevast terasest koos sobiva kolvi ja optimeeritud tihendusrõnga struktuuriga, mis vähendab õli lekkimist ja kulumist. Täiustatud mudelid sisaldavad puhverseadet, mis hoiab ära tugeva löögi täiskäigul, kaitstes habrast lasti ja vähendades masti kulumist.

Ühildub Elektriline ja diisel
Töörõhk 17,5-18,1 MPa
Puur ΦD Φ56 kuni Φ60 mm
Varras Φd Φ45 mm
Insult S 1500-1505 mm
Ühiku kaal 32,6-50 kg
Vertikaalne vs horisontaalne

Tõstesilinder vs kallutussilinder – mida tõstesilinder tegelikult teeb

Vertikaalne telg

Tõstesilinder(see toode)

  • LiikumineVertikaalne üles ja alla
  • FunktsioonTõstab ja langetab kahvlikandurit
  • Löögivahemik1500-1505 mm standard
  • PaigaldaminePaigaldatud masti siinide sisse
  • PuhverseadeSaadaval täiustatud mudelitel
Horisontaalne telg

Kallutatud silinder

  • LiikumineKallutamine ette ja taha
  • FunktsioonMuudab masti ja kahvli nurka
  • Löögivahemik32-193 mm
  • PaigaldamineKinnitatud masti aluse pöördepunkti
  • PuhverseadeTavaliselt pole nõutav
Vaata tõstuki kallutussilindrit →

Mõlemad silindrid töötavad koos tõstmise ja asetamise tsükli ajal: operaator kallutab masti, et koorem loodida, seejärel tõstab kelgu koos tõstesilindriga üles. Sama tehase kahe silindri sobitamine hoiab hüdraulilise reaktsiooni ühtlasena ja lihtsustab varuosade laoseisu. Täielik valik on loetletudTõstuki hüdrosilinderkategooria.

Viis standardmudelit – täielik spetsifikatsioonitabel

Kõigil viiel mudelil on sama ülitugevast terasest korpus ja sobitatud tihendusrõnga arhitektuur. Valige mudel, mis sobib teie tõstuki masti ja paigalduskaugusega, või saatke kohandatud konstruktsiooni jaoks originaalseadmete tootja joonis.

Joonise number Puur ΦD Varras Φd Insult S Installige. L Surve Port Kaal
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3,5N4,5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Kas teie paigalduskaugus ei sobi? Saatke OEM-i joonise number või füüsiline näidis. Raydafon pöördprojekteerib, toodab näidise ja tsiteerib partii samal joonisel. Muudel liikurmasinatel kasutatavate hüdrosilindrite laiemat valikut vaadake jaotisestHüdrauliline silinderkategooria.

Mõõtmete joonised

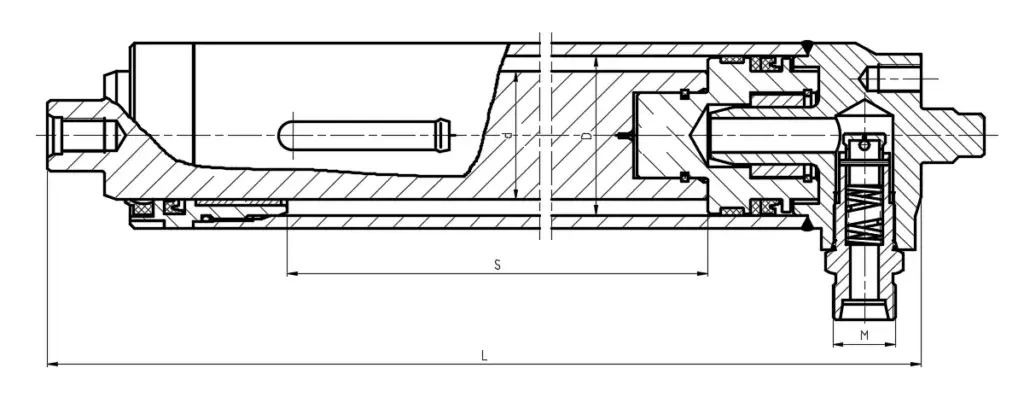

Forklift lift cylinder dimension drawing
Paigaldamise ülevaade — paigaldusmuster, ava/varda liides ja pordi asend

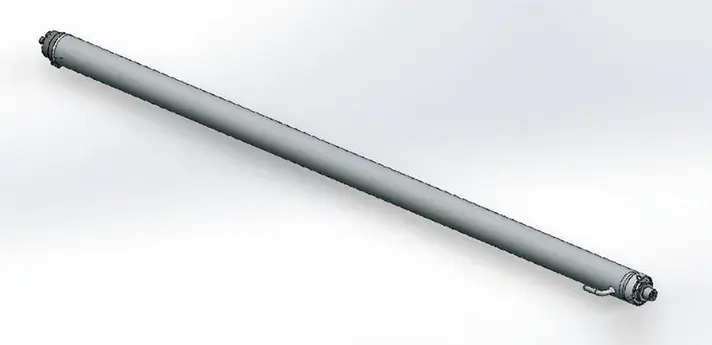

Forklift lift cylinder product detail
Toote üksikasjad – tihendusrõnga struktuur ja kolvikoost
Forklift lift cylinder application photo
Kasutamine – paigaldatakse töötavale tõstuki mastile
Tehniline projekteerimine

Neli disainipunkti, mis pikendavad silindri eluiga

01

Kõrgtugevast terasest korpus

Kulumiskindlus ja töötlemiskindlus on põhinõuded. Raske kasutusega veoautodel, mis sõidavad igapäevaste tsüklitega, on silindri pinnal pärast pikemaajalist hooldust vähe nähtavat kulumist.

02

Sobiv kolb ja tihendusrõngas

Kolvi geomeetria ja tihendusrõnga profiil sobivad komplektina. Pärast tihendusrõnga struktuuri optimeerimist vähenevad õlilekke vead märkimisväärselt – üks klient teatas, et hooldussagedus on ligikaudu poole võrra vähenenud.

03

Tundlik tõste juhtimine

Silinder reageerib koheselt kangi sisendile. Operaatorid saavad kiirel tõstmisel kiiresti liikuda või hapra lasti täpseks positsioneerimiseks aeglustada – ei viivitust ega hüpet.

04

Puhverseade täiustatud mudelitel

Käigu lõpu puhver aeglustab kolvi, kui kahvel jõuab masti tippu. Ei mingit tugevat lööki ega vibratsiooni – see kaitseb hapraid esemeid ja vähendab masti konstruktsiooni kulumist.

Raydafoni kahveltõstukesilindrite eelised

  • A
    Ühildub elektri- ja diiseltõstukitega

    Viis standardmudelit katavad enamiku tõstukite mastid. Paigalduskaugused 1658 mm kuni 1808 mm sobivad tavaliste lao- ja logistikaveokitega.

  • B
    Pidevate tsüklite korral stabiilne rõhk

    Nimetatud 17,5-18,1 MPa. Sobitatud kolvi ja tihendi komplekt hoiab rõhu stabiilsena sagedaste üles-alla tsüklite ajal ilma triivita.

  • C
    Madal õlileke, vähene kulumine

    Optimeeritud tihendi struktuur vähendab lekkeid tolmuses laos ja niiskes keskkonnas. Madalam hooldussagedus vähendab otseselt kasutuskulusid.

  • D
    Puhverseadme kaitse

    Täiustatud mudelid aeglustavad kolvi käigu lõpus, vältides tugevat lööki haprale lastile ning vähendades masti ja silindri enda kulumist.

  • E
    OEM-i tugi

    Saatke tõstuki mark ja mudeli või joonise number. Raydafon pöördprojekteerib, proovib ja tsiteerib kohandatud partii samal joonisel.

  • F
    Tehase otsetarne

    Toodetud Raydafoni enda tehases Ningbos. Kliendid suhtlevad otse tootjaga kiire müügijärgse reageerimise ja stabiilse partiikvaliteediga.

Kus kasutatakse tõstuki tõstesilindreid

Lao peale- ja mahalaadimine

Konteinerite laadimine, kaubaaluste komplekteerimine ja riiulite teisaldamine. Tundlik tõstejuhtimine kiirendab tavaliste kaubaaluste koormate käsitsemist.

Tehase tõsteoperatsioonid

Rasked või ebakorrapärased tööstuslikud koormad, mille puhul operaator vajab virnastamiseks täpset kõrguse reguleerimist masti tipus.

Sadama- ja logistikakäive

Pidevad raskete tsüklitega keskkonnad. Puhverseade ja vähekuluvad tihendid hoiavad silindril töötamas tuhandeid tsükleid vahetuse kohta.

Järelturg ja varuosad

Kahveltõstukite edasimüüjad ja järelturu tarnijad, kes vajavad populaarsete veokimudelite jaoks usaldusväärset OEM-i ekvivalentset tõstesilindrit. Saadaval nii laos kui ka eritellimusel tootmine.

Tellimuse spetsifikatsioonileht

Ühilduvus
Elektrilised ja diiseltõstukid
Töörõhk
17,5-18,1 MPa
Puuri läbimõõt
Φ56 kuni Φ60 mm
Varda läbimõõt
Φ45 mm
Insult
1500 kuni 1505 mm
Paigalduskaugus
1658 kuni 1808 mm
Ühiku kaal
32,6 kuni 50 kg
Port / liides
G1/2, M22×1,5
Puhverseade
Saadaval täiustatud mudelitel löögivaba täiskäigu peatamiseks
Tihendamine
Optimeeritud tihendusrõnga struktuur õlilekke ja kulumise vähendamiseks
Kohandamine
Kohandatud läbimõõt, käik, pordi tüüp, OEM-pakend ja privaatne etikett
MOQ
50 ühikut mudeli kohta
Mass teostusaeg
25-35 päeva pärast sissemakse ja joonise kinnitamist
Hinnapakkumise alus
Tõstuki mudel ja tonnaaž, nõutav käik, sadama suurus, kogus, sihtsadam

Kuidas teie tellimus Raydafoni kaudu liigub

01

Rakenduse lühikirjeldus

Saatke tõstuki mark ja mudel, tonnaaž, nõutav käik, sadama suurus, kogus ja sihtsadam.

02

Mudeli valik

Raydafon kinnitab, kas standardmudel (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) sobib või on vaja kohandatud mudelit.

03

Näidiste ja jooniste kinnitamine

Kohandatud konstruktsioonide jaoks pöördprojekteerib Raydafon OEM-osa, toodab näidise ja kinnitab ostjaga ava, käigu, paigalduskauguse ja pordi mõõtmed.

04

Kere ja varda töötlemine

Kõrgtugevast terasest silindri korpus on lihvitud tolerantsuseni. Kolvivarras on kulumiskindluse tagamiseks lihvitud ja kõvakroomitud.

05

Kokkupanek ja puhvri häälestamine

Kolb, tihendid, juhtpuks ja puhverseade on kokku pandud. Puhvri käik on häälestatud nii, et nimirõhul on löögivaba peatus.

06

Pakkimine ja saatmine

Silindrid on pakitud puidust karpidesse koos roostevastase õli ja kaitsvate otsakorkidega. Tarnitakse meritsi, õhu- või ekspressposti teel koos pakkimisnimekirja, arve ja kontrolliaruandega.

Dokumentatsioon ja kvaliteeditugi

  • ✓
    Materjali sertifikaat

    Silindri korpuse ja varda materjali sertifikaat, iga saadetisega kaasas tihendisegu andmeleht.

  • ✓
    Survetesti aruanne

    Iga silinder on enne pakkimist rõhutestitud nimirõhul. Leke, käigu sujuvus ja pordi sobivus registreeritakse.

  • ✓
    Mõõtmete ülevaatuse protokoll

    Puur, varras, käik, paigalduskaugus ja pordi mõõtmed on registreeritud vastavalt tellitud spetsifikatsioonile või kliendi joonisele.

  • ✓
    Ekspordi pakkimine

    Puidust ümbris roostevastase õli ja kaitsvate otsakatetega. Suured silindrite partiid alustele asetatud ja rihmadega mereveoks.

Korduma kippuvad küsimused

Mis on tõstuki silinder?

Kahveltõstuki silinder on mastile paigaldatud vertikaalne hüdrosilinder, mis tõstab ja langetab kahvlikandurit. See muudab hüdraulilise rõhu lineaarseks liikumiseks piki vertikaaltelge ja on kahveltõstuki kolmest hüdrosilindrist koos kallutussilindriga ja roolisilindriga.

Mis vahe on tõstesilindril ja kallutussilindril?

Tõstesilinder liigub vertikaalselt ja juhib kahvlikanduri kõrgust. Kallutussilinder liigub horisontaalselt ja kontrollib masti ette- ja tahanurka. Mõlemad töötavad koos koorma tõstmisel või positsioneerimisel. Raydafon toodab mõlemat ja kallutussilinder on saidil eraldi välja toodud.

Millist töörõhku see silinder talub?

Olenevalt mudelist on töörõhk 17,5 MPa või 18,1 MPa. Ava ja varda mõõtmed on sobitatud selle rõhuvahemikuga, nii et silinder hoiab pidevate tõstetsüklite korral rõhku stabiilsena.

Milliseid materjale ja tihendeid kasutatakse?

Silindri korpus ja kolvivarras on valmistatud ülitugevast terasest. Tihendikomplektis on kasutatud optimeeritud tihendusrõnga struktuuriga kulumiskindlat segu. See struktuur vähendab õli leket ja kulumist, mis pikendab kasutusiga tolmuses laos või niiskes keskkonnas.

Mis on puhverseade ja miks see on oluline?

Täiustatud Raydafoni mudelitel on silindril käigu lõpus puhverseade. Kui kahvel jõuab masti tippu, aeglustab puhver kolvi, et ei tekiks tugevat kõlisemist ega vibratsiooni. See kaitseb habrast lasti ning vähendab masti ja silindri enda löögikulumist.

Milliste tõstukitega see ühildub?

Viis standardmudelit hõlmavad tavalisi elektri- ja diiseltõstukite rakendusi. Paigalduskaugus jääb vahemikku 1658 mm kuni 1808 mm, seega on enamikul standardmastidel sobiv mudel. OEM-mastide või vanemate veoautode puhul toetab Raydafon kohandatud ava, käiku ja paigalduskaugust.

Mis on MOQ ja tarneaeg?

MOQ on 50 ühikut mudeli kohta. Hulgitööaeg on 25-35 päeva pärast sissemakse ja joonise kinnitamist, sõltuvalt mudeli keerukusest ja tellimuse kogusest.

Kuidas pakkumist küsida?

Saatke oma tõstuki mudel ja tonnaaž, vajalik käik, sadama suurus, kogus ja sihtsadam. Raydafon kinnitab mudeli või kujundab kohandatud konstruktsiooni, seejärel pakub FOB Ningbo pakkumist koos tarneaja ja pakkimise üksikasjadega.

Kas olete valmis hankima kohandatud tõstuki tõstesilindreid?

Saatke oma tõstuki mudel ja tonnaaž, vajalik käik, pordi suurus ja tellimuse kogus. Raydafon kinnitab standardmudeli või kujundab kohandatud konstruktsiooni, seejärel pakub FOB Ningbo pakkumist koos tarneaja ja pakkimise üksikasjadega.
