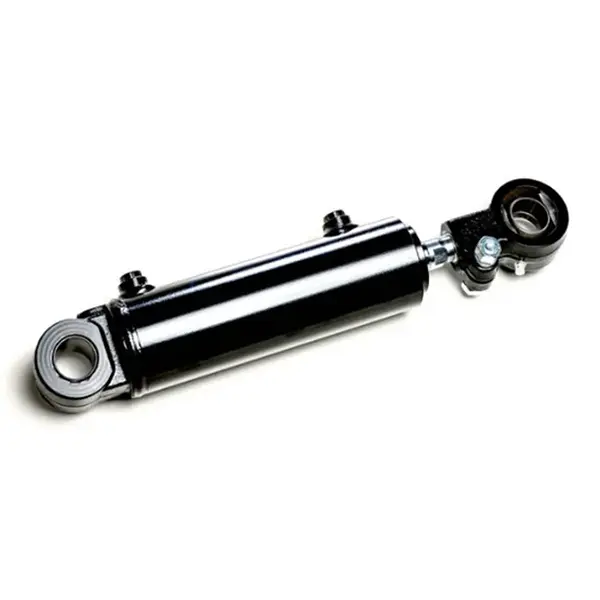

Raydafoni kahveltõstuki kallutussilinder on eritellimusel disainitud hüdrosilinder kahvli masti kalde juhtimiseks 1,5-18-tonnistel tõstukitel. Valmistatud ülitugevast terasest koos sobiva kolvi, silindri korpuse, varda ja tihendikomplektiga. Töörõhk 7-14 MPa, koormuse all rõhukõikumine puudub. Standardne ava läbimõõt 60-100 mm, varda läbimõõt 25-40 mm, käik 32-193 mm. Kruvikinnitus ja kinnitusrõnga ühendus võimaldavad õlitihendi vahetamist minutitega ilma masti eemaldamata. Sobib lao-, tehase- ja sadamaoperatsioonideks. OEM-kahveltõstukite kaubamärkide jaoks on saadaval kohandatud ava, käik ja paigalduskaugus. MOQ 50 ühikut, 25-35 päeva hulgi tarneaeg. Hinnapakkumise saamiseks saatke tõstuki mudel, puuraugu/käigunõue ja kogus.
Raydafon OEM · Kahveltõstuki varuosad

Kohandatud kahveltõstuki kallutussilinder 1,5–18-tonnise tõstuki jaoks – OEM-tootja otsetarne

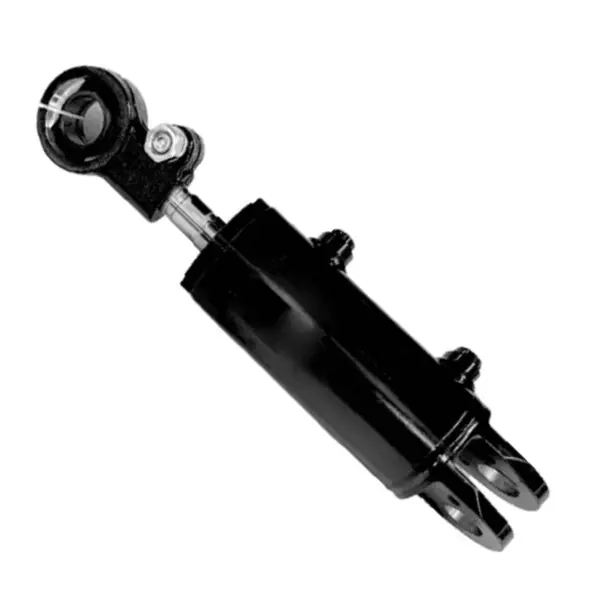

Kahveltõstuki kallutussilinder on hüdrauliline komponent, mis juhib masti ja kahvlite ette- ja tahapoole kallutamist. Raydafon toodab kallutussilindreid 1,5–18-tonnisetele tõstukitele, kasutades kõrgtugevat terast ja sobivat kolvi/varda/tihendi komplekti. Töörõhk on koormuse all stabiilne 7-14 MPa. Kruvikinnitus ja kinnitusrõnga ühendus võimaldavad õlitihendi vahetamist minutitega ilma masti eemaldamata. Sobib laolaadimiseks, tehase tõstmiseks ja sadama käibeks.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tonni
7-14 MPa Töörõhk
Φ60-100 mm Puuri läbimõõt
Φ25-40 mm Varda läbimõõt
32-193 mm Insult
3,4-22 kg Ühiku kaal
Toote anatoomia

Kaldsilindri sees – 25 sobitatud osa

Silinder ei ole kokku pandud kaubariistvarast. Kolb, silindri korpus, kolvivarras ja tihendikomplekt sobivad komplektina, sarnaselt sellele, kuidas kogenud paigaldaja viimistleb sobiva paari käsitsi. Seetõttu töötab silinder kõrge rõhu all stabiilselt aastaid, kaotamata näärmerõhku.

Erinevate tõstukite tonnaažid kasutavad erinevat siseläbimõõtu ja käiku, seega peab kallutussilindri mudel vastama veokile. Raydafon varustab ja toodab seitset standardmudelit vahemikus QA20V500 kuni A45M300 ning suudab toota kliendi joonise alusel kohandatud mudelit. Veokite jaoks, mis vajavad vertikaalset tõstefunktsiooni, toodab Raydafon ka sedaTõstuki tõstesilinder.

Forklift tilt cylinder parts anatomy

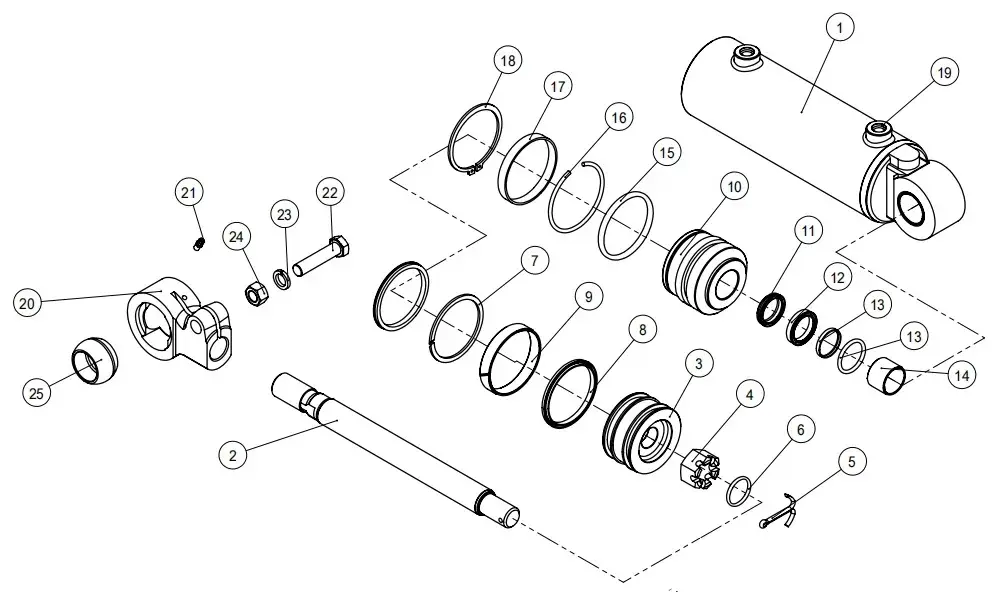

Nummerdatud osade diagramm — 25 sobitatud komponenti

25-osaline komponentide loend

Osad on allpool nummerdatud, et need vastaksid laialilaotatud vaatele. Numbrid 1-25 vastavad ülaltoodud diagrammile.

01Silindri korpuse komplekt
02Kolvivarras
03Kolb
04Kuuskantmutter
05Varrasnõelad
06O-rõngas
07Taga-Ring
08Ava tihend
09Kulumisrõngas
10Juhend Bush
11Tolmupuhasti
12U-rõngas
13Varda tihend
14Du Bush
15O-rõngas
16Ümmargune traat
17Võtmehoidja
18Varre kinnitusrõngad
19Pistik
20Clevis
21Rasvanippel
22Polt
23Vedruseibid
24Pähkel
25Sfääriline laager

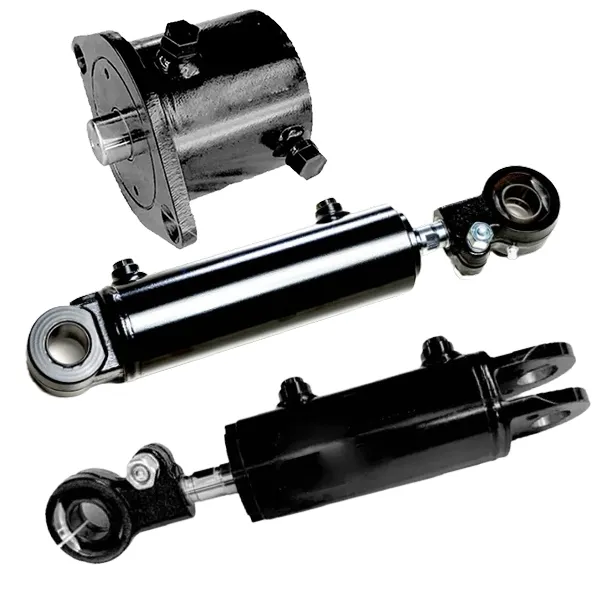

Standardmudeli maatriks – seitse puuraugu/käigu kombinatsiooni

Valige mudel, mis vastab teie tõstuki tonnaažile ja paigaldusmustrile, või saatke kohandatud konstruktsiooni jaoks originaalseadmete tootja joonis. Kõik allpool loetletud mudelid jagavad sama sobivat kolvi/varda/tihendi arhitektuuri.

Joonise number Puur ΦD Varras Φd Insult S Installige. L Surve Port Kaal
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14 × 1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16 × 1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16 × 1,5 22 kg

Kas te ei leia oma mudelit? Saatke OEM-i joonise number või füüsiline näidis. Raydafon pöördprojekteerib, toodab näidise ja tsiteerib partii samal joonisel. Tõstuki laiema hüdrosilindrite valiku kohta vaadakeTõstuki hüdrosilinderkategooria.

Forklift tilt cylinder dimension drawing 1

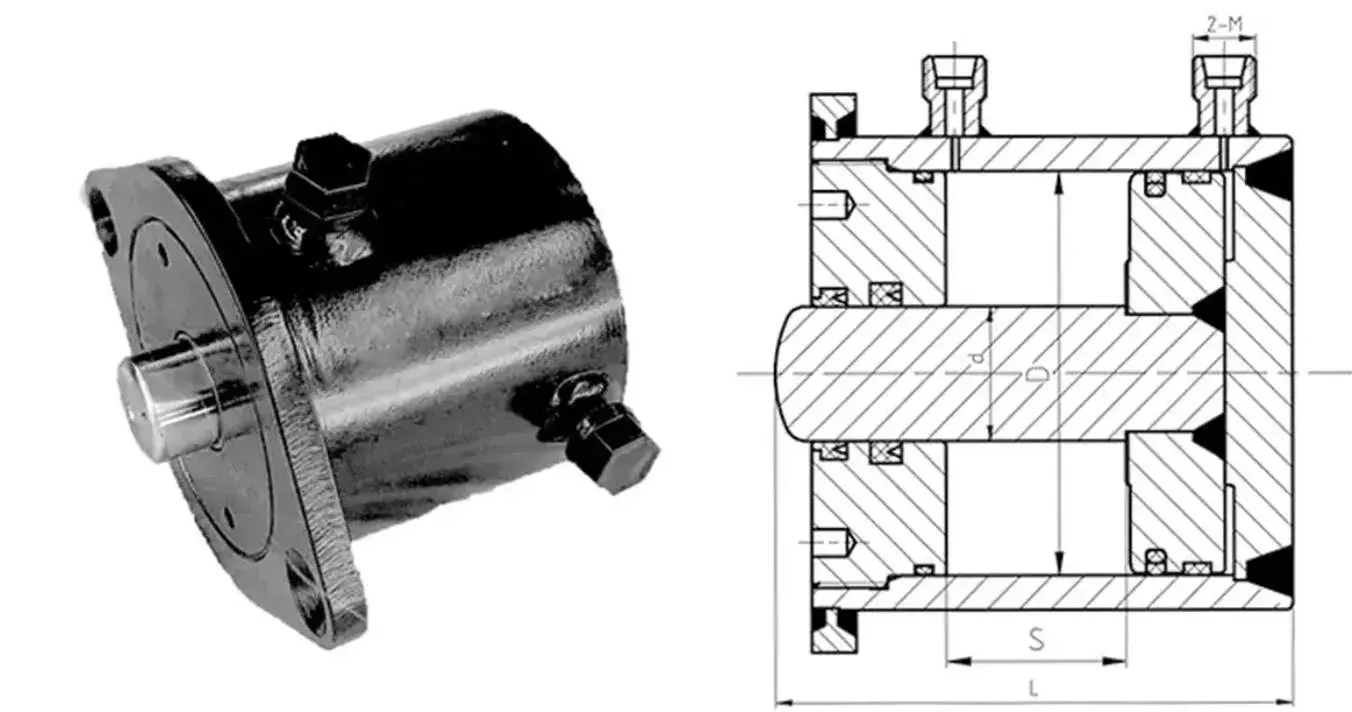

Mudel QA20V500-405000-000 · Φ60 × Φ30 × 32 takti
Forklift tilt cylinder dimension drawing 2

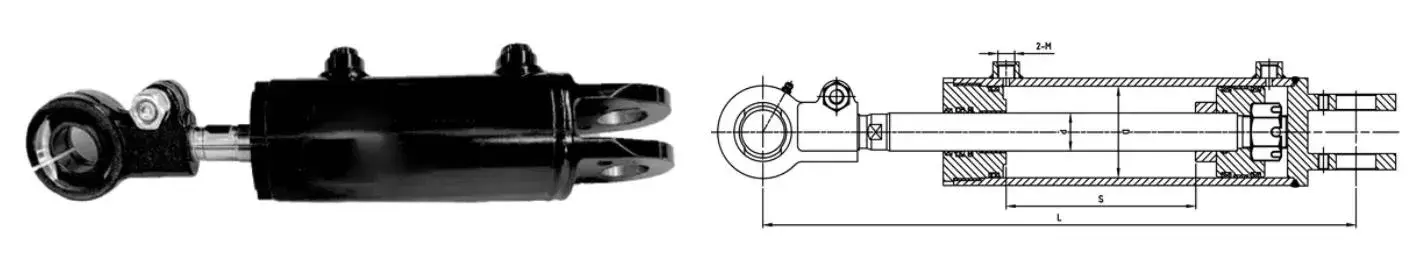

Mudelid S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3

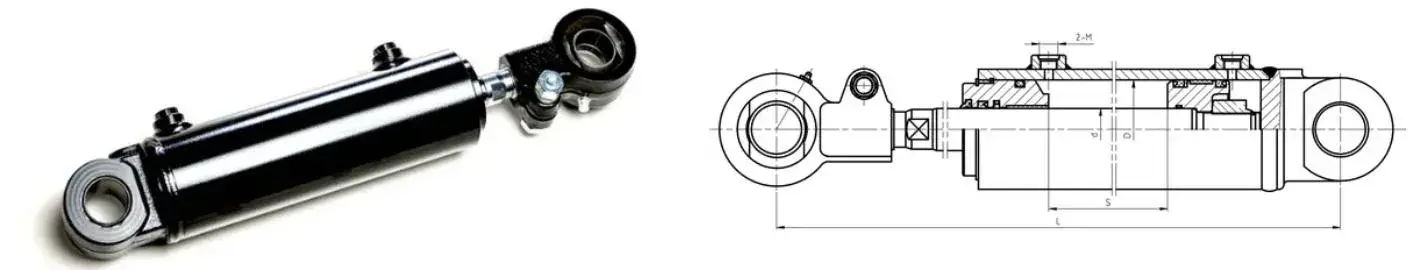

Mudelid A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Paigalduse ülevaade — paigaldusmuster ja liidese mõõtmed
Tööpõhimõte

Kuidas kallutussilinder masti liigutab

Kallutussilinder surub kolvi edasi-tagasi liikumisega, mis sunnib masti ette ja taha kallutama. Hüdraulikaõli siseneb ühe silindripõhja kahest avast; kolvivarras ulatub välja ja lükkab masti ette või tõmbub sisse ja tõmbab masti tagasi. Erinevalt teistest hüdrokomponentidest töötab see silinder sujuvalt mõlemas suunas, kuna ava ja varda pinnad on sobitatud tihendikomplektiga.

Raske või ebakorrapärase lasti puhul kasutab operaator kallutamise funktsiooni, et koorem enne tõstmist loodi. Täpne nurga juhtimine on see, mis takistab koorma nihkumist ja hoiab tõstuki stabiilsena. Raydafon testib kaldsilindrit 7–14 MPa töörõhu all, et veenduda, et reaktsioon püsib täiskoormusel sujuv.

Raydafoni kahveltõstuki kallutussilindrite eelised

01

Stabiilne kõrge rõhu all

Sobitatud kolvi, varda ja tihendikomplekt hoiab rõhu stabiilsena 7-14 MPa. Suure koormuse või pikkade töövahetuste ajal kõikumine puudub.

02

Kulumiskindel tihendussegu

Tihendid on valmistatud kulumiskindlast segust, millel on vähe õlilekkeid ja vähe kulumist. Töökindel tolmustes ladudes või niiskes keskkonnas.

03

Kiire hoolduse disain

Kruvikinnitus ja kinnitusrõnga ühendus võimaldavad õlitihendi vahetamist minutitega. Kogu masti pole vaja tõstukilt eemaldada.

04

Seitse standardmudelit

Puur Φ60 kuni Φ100, varras Φ25 kuni Φ40, käik 32 kuni 193 mm. Hõlmab enamikku 1,5–18-tonnise tõstuki rakendusi ilma kohandatud tööriistade tellimuseta.

05

OEM-i tugi

Saatke tõstuki mark ja mudel või joonise number. Raydafon pöördprojekteerib, proovib ja tsiteerib kohandatud partii samal joonisel.

06

Tehase otsetarne

Toodetud Raydafoni enda tehases. Kliendid suhtlevad tootjaga, mitte kauplejaga. Kiire müügijärgne vastus ja stabiilne partii kvaliteet.

Kus kasutatakse tõstuki kallutussilindreid

  • A
    Lao peale- ja mahalaadimine

    Konteinerite laadimine, kaubaaluste komplekteerimine ja riiulite teisaldamine, kus operaator peab koorma enne tõstmist loodima. Täpne nurga juhtimine takistab lasti nihkumist.

  • B
    Tehase tõsteoperatsioonid

    Rasked või ebakorrapärased tööstuslikud koormad, mille puhul tõstuk peab tõstetsükli ajal koormuse tasakaalustamiseks masti ette- või tahapoole kallutama.

  • C
    Sadama- ja logistikakäive

    Pidevad raskeveokite tsüklikeskkonnad, kus kallutussilinder töötab tuhandeid tsükleid vahetuses. Sobivad tihendid ja vähene kulumine hoiavad selle töökorras ilma leketeta.

  • D
    Järelturu ja varuosade jaotus

    Kahveltõstukite edasimüüjad ja järelturu tarnijad, kes vajavad usaldusväärset OEM-i võrdväärset kaldsilindrit 1,5-18 tonnise veoauto jaoks. Saadaval nii ladu kui ka eritellimusel tootmine.

Tellimuse spetsifikatsioonileht

Tonnaaži ulatus
1,5-18 tonnised tõstukid
Töörõhk
7–14 MPa (tipp testitud kuni 18,1 MPa teatud mudelitel)
Puuri läbimõõt
Φ60 kuni Φ100 mm
Varda läbimõõt
Φ25 kuni Φ40 mm
Insult
32 kuni 193 mm
Paigalduskaugus
109 kuni 565 mm
Ühiku kaal
3,4 kuni 22 kg
Port / liides
2-M14 × 1,5 / 2-M16 × 1,5 / 2-G1/4
Kokkupanek
Kruvikinnitus + kinnitusrõnga ühendus tihendi kiireks vahetamiseks
Tihendi komplekt
Tolmupuhasti, U-rõngas, varda tihend, augu tihend, tagarõngas, O-rõngas, kulumisrõngas, dubu puks
Kohandamine
Kohandatud ava, varras, käik, paigalduskaugus, pordi tüüp; OEM-pakend ja eramärgis
MOQ
50 ühikut mudeli kohta
Mass teostusaeg
25-35 päeva pärast sissemakse ja joonise kinnitamist
Hinnapakkumise alus
Tõstuki mudel ja tonnaaž, puuraugu/käigunõue, sadama suurus, kogus, sihtsadam

Kuidas teie tellimus Raydafoni kaudu liigub

  1. 01

    Rakenduse lühikirjeldus

    Saatke kahveltõstuki mark ja mudel, tonnaaž, vajalik ava/varras/käik, pordi suurus, kogus ja sihtsadam.

  2. 02

    Mudeli valik

    Raydafon kinnitab, kas standardmudel (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) sobib või on vaja kohandatud versiooni.

  3. 03

    Näidiste ja jooniste kinnitamine

    Kohandatud konstruktsioonide jaoks pöördprojekteerib Raydafon OEM-osa, toodab näidise ja kinnitab ostjaga ava, käigu, paigalduskauguse ja pordi mõõtmed.

  4. 04

    Silindri korpuse ja varda töötlemine

    Kõrgtugevast terasest silindri korpus on lihvitud tolerantsuseni. Kolvivarras on kulumiskindluse tagamiseks lihvitud ja kõvakroomitud.

  5. 05

    Kokkupanek ja rõhukatse

    Kolb, tihendid, juhtpuks ja klambrid on kokku pandud. Silinder on rõhutestitud lekke ja sujuva käigu suhtes nimirõhul.

  6. 06

    Pakkimine ja saatmine

    Silindrid on pakitud puidust karpidesse koos roostevastase õli ja kaitsvate otsakorkidega. Tarnitakse meritsi, õhu- või ekspressposti teel koos pakkimisnimekirja, arve ja kontrolliaruandega.

Dokumentatsioon ja kvaliteeditugi

  • ✓
    Materjali sertifikaat

    Silindri korpuse ja varda materjali sertifikaat, iga saadetisega kaasas tihendisegu andmeleht.

  • ✓
    Survetesti aruanne

    Iga silinder on enne pakkimist rõhutestitud nimirõhul. Leke, käigu sujuvus ja pordi sobivus registreeritakse.

  • ✓
    Mõõtmete ülevaatuse protokoll

    Puur, varras, käik, paigalduskaugus ja pordi mõõtmed on registreeritud vastavalt tellitud spetsifikatsioonile või kliendi joonisele.

  • ✓
    Ekspordi pakkimine

    Puidust ümbris roostevastase õli ja kaitsvate otsakatetega. Suured silindrite partiid alustele asetatud ja rihmadega mereveoks.

Korduma kippuvad küsimused

Mis on tõstuki kallutussilinder?

Kahveltõstuki kallutussilinder on hüdrosilinder, mis juhib masti ja kahvlite ette- ja tahapoole kallutamist. See on tõstesilindri ja roolisilindri kõrval kahveltõstuki hüdrosüsteemi üks põhikomponente. Kui operaator liigutab kallutushooba, sirutub silinder välja või tõmbub sisse, mis pöörab masti ümber oma alumise telje ja muudab kahvli nurka.

Millist tonnaaživahemikku Raydafon katab?

Raydafon toodab tõstuki kallutussilindreid 1,5-18-tonnisetele tõstukitele. Standardmudelid hõlmavad ava läbimõõtu Φ60 mm kuni Φ100 mm, varda läbimõõtu Φ25 mm kuni Φ40 mm ja käike 32 mm kuni 193 mm. OEM-kahveltõstukite kaubamärkide jaoks on saadaval kohandatud ava ja käik.

Millist töörõhku silinder talub?

Silindri töörõhk on standardmudelite vahemikus 7–14 MPa ja tipprõhu võimekust on testitud 18,1 MPa teatud mudelitel, nagu S16N450-600000-001Z ja RTE35M300-600000-500.

Milliseid materjale ja tihendeid kasutatakse?

Silindri korpus ja kolvivarras on valmistatud ülitugevast terasest. Tihendikomplekt sisaldab tolmupuhasti, U-rõngast, varda tihendit, augu tihendit, tagarõngast, O-rõngast, kulumisrõngast ja dubu puks. Tihendites kasutatakse kulumiskindlat segu, mis tagab madala õlilekke ja vähese kulumise tolmuses laos või niiskes keskkonnas.

Kui keeruline on hooldus?

Silindril kasutatakse kruvikinnitust ja kinnitusrõnga ühendust. Hooldustöötajad saavad vahetada õlitihendi või teha silindri tõrkeotsingut, keerates lahti kruvid ja eemaldades kinnitusrõnga. Seda saab teha minutitega, ilma kogu masti tõstukilt eemaldamata.

Kas Raydafon saab toota OEM-silindreid konkreetsele tõstukimargile?

Jah. Raydafon toetab OEM-tootmist kliendi joonise või olemasoleva näidise alusel. Saatke tõstuki mark ja mudel, ava läbimõõt, varda läbimõõt, käik, paigalduskaugus, pordi suurus ja kogus ning Raydafon pakub kohandatud kallutussilindri.

Mis on MOQ ja tarneaeg?

MOQ on 50 ühikut mudeli kohta. Hulgitööaeg on 25-35 päeva pärast sissemakse ja joonise kinnitamist, sõltuvalt mudeli keerukusest ja tellimuse kogusest.

Kuidas pakkumist küsida?

Saatke oma tõstuki mudel ja tonnaaž, vajalik ava läbimõõt, varda läbimõõt, käik, paigalduskaugus, pordi suurus, kogus ja sihtsadam. Raydafon vastab FOB Ningbo pakkumise, tarneaja ja pakkimise üksikasjadega.

Kas olete valmis hankima kohandatud tõstuki kallutussilindreid?

Saatke oma tõstuki mudel ja tonnaaž, puuraugu/käigunõue, pordi suurus ja tellimuse kogus. Raydafon kinnitab mudeli või kujundab kohandatud konstruktsiooni, seejärel pakub FOB Ningbo pakkumist koos tarneaja ja pakkimise üksikasjadega.
