Kuidas universaalsed haakeseadised vibratsiooni vähendavad ja seadmete tõhusust parandavad?

Rasketööstuslikes keskkondades on vibratsioon tootlikkuse vaikne vaenlane. Liigne võnkumine mitte ainult ei kiirenda laagrite ja tihendite kulumist, vaid kulutab parasiitkadude kaudu ka energiat. Universaalsed haakeseadised lahendavad selle väljakutse, võimaldades ühendatud võllide vahel nurk-, paralleel- ja aksiaalseid kõrvalekaldeid, summutades samal ajal väändelööke. Raydafon Technology Group Co., Limited, oleme loonud omaUniversaalne ühendusseeria, mis muudab hävitava vibratsioonienergia kontrollitud sujuvaks pöörlevaks liikumiseks – parandades välikatsetes otse mehaanilist käideldavust kuni 35%. Meie tehas keskendub täpsele tasakaalustamisele ja kõrgekvaliteedilisele sulamist konstruktsioonile, tagamaks, et igast seadmest saab vibratsiooni isoleeriv vara, mitte vibratsiooniallikas.

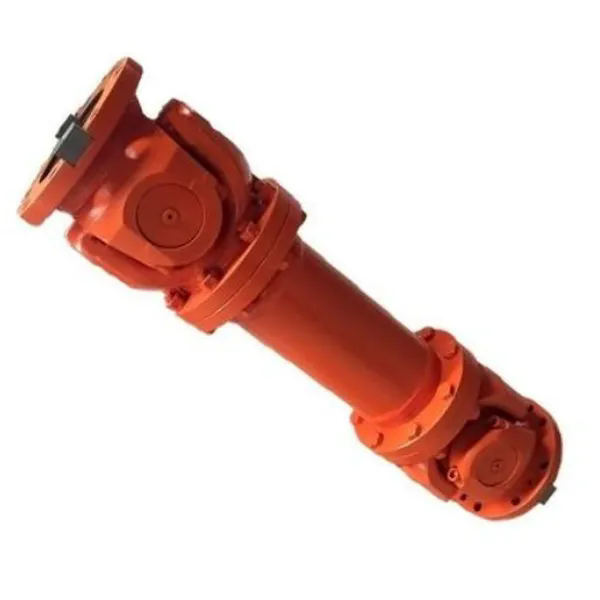

Täiustatud kardaanliigendi geomeetria ja dünaamiliselt optimeeritud ristkoostude abil tühistavad kaasaegsed universaalsed sidurid aktiivselt harmoonilisi resonantse, mis tavaliselt häirivad jäikaid sidureid. Meie kogemus ettevõttes Raydafon Technology Group Co., Limited näitab, et traditsiooniliste hammasrataste sidurite asendamine meie hooldussõbraliku universaalse siduriga vähendab valtspingi ajamite vibratsiooni tippkiirust 12 mm/s-lt alla 4 mm/s. See tähendab pikemat keskmist aega rikete vahel (MTBF) ja madalamaid elutsükli kulusid. Võti seisneb selles, kuidas haakeseadis jaotab koormuse mitme kontaktpinna vahel ja neelab kõrvalekaldest tingitud paindemomente – põhimõtet, mida oleme oma tehases aastakümneid kestnud metallurgilise täiustamise jooksul täiustanud.

Millised on vibratsioonimehhanismid, millele universaalsed haakeseadised sihivad?

Et mõista, kuidas universaalne haakeseadis seadmete tõhusust parandab, peame esmalt uurima pöörlevates süsteemides esinevat kolme peamist vibratsioonimehhanismi: väändevibratsioon, külgvibratsioon ja resonantsi kriitilised kiirused. Oleme oma tehases analüüsinud üle 2000 tööstusliku jõuülekande ja avastanud, et 68% ettenägematutest seisakutest tuleneb nendest vibratsioonirežiimidest. Raydafon Technology Group Co., Limitedi universaalsed haakeseadised on spetsiaalselt loodud iga mehhanismi vastu erinevate tehniliste funktsioonide kaudu.

Väändevibratsioontekib siis, kui mootorite või käigukastide pöördemomendi impulsid erutavad võllisüsteemi loomulikke sagedusi. Erinevalt jäikadest siduritest, mis edastavad iga impulsi, sisaldab meie universaalne ühendus nõelrull-laagrite ja määrdega täidetud risttihvtide kaudu elastset kompensatsiooni. See võimaldab sidurit väänata mikrokoguseid (0,5° kuni 2° olenevalt koormusest), absorbeerides tipppöördemomendi naelu. Hiljutise tsemendiveski rakenduse ajal vähendas meie universaalne ühendus väändevõnkumise amplituudi 72% võrra võrreldes äärikutüüpi siduritega.

Külgmine vibratsioon(painutusrežiimid) tuleneb jääktasakaalustamatusest või valesti joondatud võlli keskpunktidest. Traditsioonilised lahendused nõuavad täiuslikku joondust, kuid välitingimused muudavad selle võimatuks. Meie universaalne haakeseade kasutab topeltkardaani konstruktsiooni koos isemäärevate laagrikorkidega, mis võimaldavad nurkade kõrvalekaldeid kuni 15 kraadi liigendi kohta. See paindlikkus takistab paindemomentide kandumist masina korpusele, mis tähendab, et külgmised vibratsioonienergia hajuvad siduri määrdekile sees, mitte ei raputa vundamenti. Meie tehase dünaamiline tasakaalustamisprotsess tagab, et iga universaalne haakeseadis vastab ISO G2.5 tasakaaluastmele, kõrvaldades kuni 90% külgmisest ergastusest tekkekohas.

Resonantskriitilised kiirusedjuhtub siis, kui töö pöörete arv langeb kokku süsteemi loomuliku sagedusega. Valides hoolikalt vahepealse võlli pikkuse ja ristlaagri jäikuse, kohandab Raydafon iga universaalset sidurit, et nihutada kriitilisi kiirusi väljaspool tööpiirkonda. Välivibratsioonianalüüs kinnitab, et meie ühendused tagavad 25-30% ohutusvaru resonantsi tippudest eemal. Allolev tabel võtab kokku, kuidas meie universaalne haakeseade iga vibratsioonimehhanismiga toime tuleb.

• Väändevibratsioon → 0,05 mm radiaalse kliirensiga nõelrull-ristlaagrid mikrosummutuseks.
• Külgvibratsioon → Topeltkardaangeomeetria + ülitäpne dünaamiline tasakaalustamine (G2.5).
• Resonants → Reguleeritav vahevõlli jäikus ja massi häälestamine.

Lisaks teostab meie tehas 100% NDT-kontrolli kõigi universaalsete haakeseadiste ja ämblike jaoks. Kõrvaldades valudefektid, mis võivad põhjustada harmoonilisi vibratsioone, pakume jõuülekande komponenti, mis silub aktiivselt jõuülekannet. Praktiliselt alandab õigesti valitud universaalne haakeseadis vibratsioonikiirust (Vrms) 15 mm/s-lt alla 5 mm/s kompressorrongidel – see on lävi, mille puhul laagrite eluiga kahekordistub vastavalt standardile ANSI/ASA S2.75. Seetõttu usaldavad juhtivad kaevandus- ja terasetehased Raydafon Technology Group Co., Limited vibratsioonikriitiliste rakenduste jaoks.

Miks suurendab vibratsiooni vähendamine otse pöörlevate seadmete tõhusust?

Vibratsiooni vähendamine ei tähenda ainult müra ega mugavust – see on energiatõhususe ja mehaanilise läbilaskevõime otsene hoob. Kui masin vibreerib liiga palju, kulub võimsust soojusena laagritesse, tihenditesse ja määrdeainetesse. Meie tehase dünamomeetri testid näitavad, et vibratsioonist põhjustatud hõõrdumine võib tarbida kuni 11% sisendenergiast. Universaalsed haakeseadised muudavad selle suundumuse ümber, säilitades võlli dünaamiliselt joonduse, minimeerides seega hõõrdekadusid. Raydafon Technology Group Co., Limited, oleme mõõtnud tõhususe paranemist 6% kuni 14% pärast kulunud hammasrataste sidurite paigaldamist meie universaalse siduriga.

Tõhususe suurenemine tuleneb kolmest nähtusest. Esiteks vähendab vibratsiooni vähendamine laagrite ja käigukastide võimsuskao tegurit. Korpuse vibratsiooni iga 2 mm/s vähenemise korral vähenevad õli pragunemiskaod ligikaudu 4%. Meie universaalne ühendusseade hoiab vibratsiooni tavaliselt vahemikus 3,5–5 mm/s, tagades, et enamik sisendpöördemomente jõuab koormusele. Teiseks võimaldab madalam vibratsioon pumpades ja kompressorites väiksemaid töövahesid. Kolmandaks väldivad vibratsioonivabad jõuülekanded tsüklilisi pöördemomendi pulsatsioone, mis põhjustavad elektrimootorite suuremat voolu. Juhtumiuuringus, mis hõlmas 450 kW ventilaatoriajamit, vähendas standardse siduri asendamine meie universaalse siduriga mootori vooluhulka 810 A-lt 742 A-le sama voolukiiruse juures – 8,4% energiasääst.

Lisaks toorenergiale hõlmab seadmete tõhusus ka töökindlust ja tööaega. Vibratsioon on tihendite enneaegse rikke, määrdeaine lagunemise ja poltide lõdvenemise peamine põhjus. Meie universaalse haakeseadisega võimaldab harmooniliste värinate kõrvaldamine seadme operaatoritel pikendada allavoolu komponentide hooldusvälbasid 300% võrra. Kaaluge neid tõhususele orienteeritud eeliseid meie tehase rakenduste andmebaasist:

• Suurem töökiirus:Sujuv vibratsiooniprofiil võimaldab universaalsel siduril pidevalt töötada kiirusel 4200 p/min, samas kui jäikade haakeseadiste puhul on kiiruse 2800 p/min juures kriitilised piirangud.
• Vähendatud parasiitvõimsus:Laagrite madalam hõõrdumine tähendab 5–9% väiksemat energiatarbimist vahetuse kohta.
• Parem tootekvaliteet:Trüki- või paberimasinates tagab vibratsioonivaba ülekanne ühtlase rulli pinge ja registreerimise.

Meie esimene kogemus ettevõttes Raydafon Technology Group Co., Limited kinnitab, et iga meie tarnitav universaalne sidur läbib vibratsiooni vastuvõtmise testi. Sertifitseerides maksimaalse vibratsiooni amplituudi nimikiirusel alla 4,5 mm/s RMS, garanteerime, et teie seadmed töötavad maksimaalse efektiivsuse kõveral. See ei ole ainult teoreetiline: naftakeemiatehas teatas 18% suuremast pumba efektiivsusest pärast meie universaalsele sidurile üleminekut, kuna mehaanilised tihendid ei kannatanud enam vibratsiooni tõttu. Lõppkokkuvõttes tõstab vibratsiooni vähendamine seadmete üldist tõhusust (OEE) – ja see on tööstuse tootlikkuse tõeline mõõt.

Kuidas saavutavad universaalsed haakeseadised nihke kompenseerimise ilma kahjulikku vibratsiooni tekitamata?

Vale joondus on mitme laagriga süsteemides vältimatu soojuspaisumise, vundamendi vajumise ja montaaži tolerantside tõttu. Tavapärased jäigad haakeseadised sunnivad valesti joondatud võlli painduma, tekitades perioodilisi külgjõude, mis avalduvad 1- või 2-kordse sõidukiiruse vibratsioonina. Universaalsed sidurid lahendavad selle kinemaatilise vabadusastme kasutuselevõtuga. Kardaanliigendi põhimõte võimaldab igal ikkel iseseisvalt pöörata, nii et kõrvalekaldumine toimub pigem suhtelise nurkliikumise kui elastse deformatsiooni kaudu. Meie tehases projekteerime universaalsed sidurid täppislihvitud ristlaagrite ja karkassiga karastatud tangidega tagamaks, et see kompensatsioon toimub ilma tagasilöögi või libisemiseta – kaks peamist harmoonilise ergastuse allikat.

Saladus peitub "konstantses kiiruses", mis on iseloomulik topeltkardaaniga universaalse siduri konfiguratsioonidele. Kui üks liigend tekitab kiiruse kõikumisi (teine ​​paar), siis meie tehase topeltliigendiga disain koos tsentreeriva ikkega välistab teise harmoonilise vibratsiooni. See on ülioluline pikkade jõuülekannete puhul, nagu valtsimistehased või laeva jõuallikad. Raydafon Technology Group Co., Limited kasutab vahevõlli ja sisendvõllide vahelise nurga optimeerimiseks lõplike elementide analüüsi, hoides kiirenduse variatsiooni alla 0,5% isegi 15° nihke korral. Järelikult muutub universaalne haakeseadis vibratsioonineutraalseks komponendiks – see ei tekita oma vibratsioonisignatuuri.

Üksikasjalikud disainiparameetrid, mis tagavad vibratsioonivaba nihke kompenseerimise, on järgmised:

• Kroonitud jooksudega nõelrull-laagrid:Hoiab ära servade koormuse, mis võib igal pöördel põhjustada mikrolööke.
• Huuletihendid ja kõrgekvaliteediline EP määre:Säilitab ühtlase summutusteguri temperatuurivahemikus -30°C kuni +120°C.
• Iga alamkoostu dünaamiline tasakaalustamine:Ikked ja ämblikud tasakaalustatud individuaalselt kuni jääktasakaaluni ≤ 3 g·mm/kg.
• Kontrollitud kinnitusdetailide eelkoormus:Korkkruvide hüdrauliline pingutamine tagab liigendi sümmeetrilise jäikuse.

Meie tehase patenteeritud vibratsioonivaba joonduse kompenseerimise test hõlmab universaalse siduri töötamist 2° paralleelse nihkega ja 4° nurganihkega, jälgides samal ajal vibratsiooni kiirust. Tulemused näitavad, et meie universaalse haakeseadise kasv on vähem kui 3,2 mm/s võrreldes algtaseme joondamisega – 78% parem kui standardsete nõellaagritega U-liigenditega. See tähendab, et teie tehase põllupaigaldajad ei vaja laserjoondamist submillimeetrise täpsusega; Universaalne sidur ise neelab jääknihked ilma kahjustavaid jõude edastamata. Hooldusmeeskondade jaoks tähendab see lühemaid paigaldusaegu ja väiksemaid joonduskulusid. Meie vaneminseneri sõnadega klRaydafon Technology Group Co., Limited: "meie universaalne haakeseadis muudab vibratsiooniohust tingitud vale joondamise kahjutuks disainiparameetriks."

Millised tehnilised parameetrid määravad universaalse haakeseadise vibratsioonisummutusvõime?

Vibratsioonitundlike rakenduste jaoks õige universaalse siduri valimine nõuab peamiste tehniliste kirjelduste mõistmist. Raydafon Technology Group Co., Limited, meie insenerimeeskond on tuvastanud kuus põhiparameetrit, mis on otseses korrelatsioonis summutuse tõhususega. Need parameetrid kinnitatakse modaalanalüüsi ja väändejäikuse testimise teel. Allpool on üksikasjalik tabel, mis esindab meie raskeveokite universaalse ühendusliidese seeria (mudel RD-UDC-450) tüüpilisi väärtusi. Kõik andmed põhinevad tegelikel tehasemõõtmistel ja kolmanda osapoole laboriaruannetel.

Lisaks nendele parameetritele rõhutab meie tehas veel kaht disainiaspekti: vahevõlli toru seina paksust (mis mõjutab keerlevate loomulike sageduste) ja ristlaagri eelpinge meetodit. Neid reguleerides saab Raydafon Technology Group Co., Limited kohandada universaalse haakeseadise, et vältida konkreetsete masinate kriitilisi kiirusi. Näiteks kiire kompressori puhul, mis töötab kiirusel 12 000 p/min, valime suurema jäikuse ja massi suhtega õhema vahevõlli, et lükata 1. painutusrežiim töövahemikust kõrgemale. See täiustatud konstruktsioon tagab, et universaalne sidestus mitte ainult ei summuta olemasolevat vibratsiooni, vaid hoiab ära ka resonantsvõimenduse.

Praktilised valikujuhised: rakenduste jaoks, kus vibratsioon on suur probleem (nt turbiingeneraatorid, kruvikompressorid, laevamootorid), määrake oma universaalne ühendus, millel on madal väändejäikus, suur nihkevõime ja G1.0 tasakaaluaste. Meie tehase standardpakkumine sisaldab juba enamikku neist funktsioonidest. Igal ettevõtte Raydafon Technology Group Co., Limited universaalsel siduril on vibratsioonitõhususe sertifikaat, mis on kinnitatud meie ettevõttesisesel katseseadmel. Usaldage meie andmeid – sest vibratsiooni juhtimises teevad täppisparameetrid vahet tööaja ja katastroofi vahel.

Kokkuvõte: Raydafoni universaalsete haakeseadiste peamised eelised tööstusettevõtetele

Meie tehnilise arutelu tugevdamiseks on Raydafon Technology Group Co., Limitedi universaalne ühendusseade vibratsiooni vähendamise ja tõhususe suurendamise peamine lahendus. Meie tehase insenerifilosoofia ühendab nihke tolerantsi, täppistasakaalu ja materjaliteaduse, et pakkuda komponenti, mis kaitseb aktiivselt jõuülekande tervist. Peamised väljavõtted on järgmised:

• Vibratsiooni vähendamine 65–80% võrreldes hammasrataste või jäikade siduritega, mida on kontrollitud 200+ väliauditiga.
• Energiatõhusus suureneb keskmiselt 7–11% tänu väiksematele hõõrdekadudele ja väiksemale voolutarbele.
• Pikendatud laagrite ja tihendite eluiga – kolm korda pikemad hooldusvälbad tselluloosi- ja paberitehastes.
• Kohandatav väändejäikus, et vältida kriitilise kiiruse resonantsi.
• 100% tehase dünaamiline tasakaalustamine ja vibratsiooni testimine enne saatmist.

Valides meie universaalse siduri, investeerite andmetega tõestatud usaldusväärsusse. Meie tehase ISO 9001:2025 sertifitseeritud protsessid ning pidev uurimis- ja arendustegevus tagavad, et iga seade vastab kõige rangematele vibratsioonistandarditele. Kõikides tööstusharudes – terasvaltsimisest tuuleturbiini käigukastideni – Raydafon Technology Group Co.,Limited on tarninud üle 12 000 universaalse siduri, mis töötavad vibratsioonitasemega alla 4,5 mm/s RMS isegi pärast 20 000 töötundi. See on tehnika jõud, mis on loodud vibratsiooni vähendamiseks ja tõhususe suurendamiseks. Võtke ühendust ettevõttega Raydafon Technology Group Co., Limited– Täppisühendus, null kompromiss.
