Mis vahe on ühe- ja kahetoimelistel silindritel?

Tööstusliku hüdraulika maailmas on valik ühe- ja kahetoimelise silindri vahel üks esimesi otsuseid, mille insener peab tegema. See on otsus, mis mõjutab silindri jõudlust, selle maksumust, hooldusnõudeid ja selle sobivust rakendusega. Hüdrauliline tõstesilinder on seade, mis muudab hüdraulilise rõhu lineaarseks jõuks ja liikumiseks. Ühe- ja kahetoimelise konstruktsiooni erinevus seisneb selles, kuidas hüdraulikavedelikku kolvile kantakse. Ühekordse toimega silindris kantakse vedelikku ainult kolvi ühele küljele ja tagasikäigutakti toidab välisjõud, näiteks gravitatsioon või vedru. Kahepoolse toimega silindris kantakse vedelikku mõlemale poole, võimaldades silindril tekitada jõudu mõlemas suunas. Sellel põhimõttelisel erinevusel on sügav mõju sellele, kuidas silindrit kasutatakse ja mida sellega on võimalik saavutada.

See artikkel pakub süstemaatilist tehnilist võrdlust ühe- ja kahetoimeliste hüdrauliliste tõstesilindrite kohta. Uurime iga tüübi disainierinevusi, tööpõhimõtteid, eeliseid ja piiranguid ning rakendusi, kus igaüks neist on kõige sobivam. Samuti anname meie jaoks üksikasjalikud spetsifikatsioonidHüdrauliline tõstesilindertooted meie tehasest Raydafon Technology Group Co., Limited, sealhulgas nii ühe- kui ka kahetoimelised mudelid. Olenemata sellest, kas projekteerite uut hüdrosüsteemi, uuendate olemasolevat või soovite lihtsalt tehnoloogiast aru saada, pakub see juhend tehnilist alust, mida vajate teadliku otsuse tegemiseks.

Sisukord

• 1. Mis on ühetoimeline hüdrosilinder?
• 2. Mis on kahetoimeline hüdrosilinder?
• 3. Kuidas on sisekujundused võrreldavad?
• 4. Millised on jõudluse erinevused?
• 5. Kuidas valida oma rakenduse jaoks õige tüüp?
• 6. Millised on meie hüdrauliliste tõstesilindrite põhispetsifikatsioonid?
• 7. Korduma kippuvad küsimused (KKK)
• 8. Järeldus

1. Mis on ühetoimeline hüdrosilinder?

Ühetoimeline hüdrosilinder on hüdrauliline tõstesilinder, mis kasutab hüdraulilist rõhku jõu tekitamiseks ainult ühes suunas. Hüdraulikavedelik kantakse varda pikendamiseks kolvi ühele küljele – tavaliselt põhja või korgi poolele. Tagasikäik ei tööta hüdraulilise rõhu abil. Selle asemel tugineb see välisele jõule. See välisjõud võib olla gravitatsioon, vedru või koorma enda kaal. Paljudes ühetoimelistes silindrites on silindrisse sisse ehitatud tagasitõmbevedru, mis surub kolvi tagasi sissetõmmatud asendisse, kui hüdraulika rõhk vabastatakse. Teiste konstruktsioonide puhul tagab koormuse kaal tagasivoolujõu. Ühetoimelised silindrid on ehituselt lihtsamad kui kahepoolsed silindrid, kuna nende jaoks on vaja ainult ühte vedelikuporti ja ühte tihendite komplekti.

Ühetoimelisi silindreid kasutatakse laialdaselt rakendustes, kus tagasikäik ei vaja hüdraulilist jõudu. Näiteks kallurautol on voodit tõstev hüdrosilinder ühetoimeline. Hüdrauliline rõhk tõstab voodit ja raskusjõud viib selle rõhu vabastamisel tagasi langetatud asendisse. Tungrauas tõstab hüdrosilinder autot ja vabastusklapp võimaldab autol gravitatsiooni mõjul alla lasta. Hüdraulilises pressis on survejõudu rakendav silinder sageli ühetoimeline, tagasikäigutakti toidab vedru või eraldi tagasivoolusilinder. Allolev tabel võtab kokku ühetoimelise hüdraulilise tõstesilindri põhiomadused.

Meie tehas Raydafonis toodab ühetoimelisi hüdraulilisi tõstesilindreid mitmesugusteks rakendusteks. Pakume mudeleid käigupikkusega 100mm kuni 2000mm ja tõukejõuga kuni 500 tonni. Meie insenerimeeskond aitab valida teie konkreetse rakenduse jaoks sobiva silindri.

2. Mis on kahetoimeline hüdrosilinder?

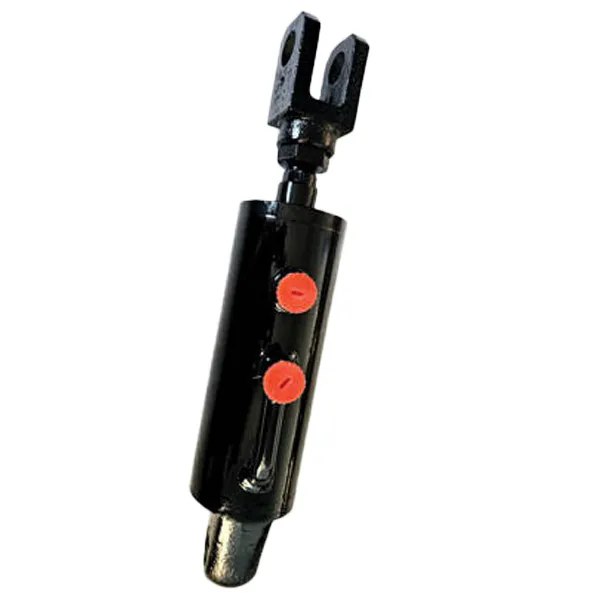

Kahetoimeline hüdrosilinder on hüdrauliline tõstesilinder, mis kasutab hüdraulilist rõhku jõu tekitamiseks mõlemas suunas. Hüdraulikavedelikku kantakse vaheldumisi kolvi mõlemale küljele. Kui korgi küljele kantakse vedelikku, ulatub varras välja. Kui varda küljele kantakse vedelikku, tõmbub varras tagasi. See võimaldab silindril tööd teha mõlemas suunas. Kahepoolse toimega silindrid on keerukamad kui ühetoimelised silindrid, kuna nende jaoks on vaja kahte vedelikuporti ja kahte tihendikomplekti. Siiski pakuvad need suuremat kontrolli ja mitmekülgsust. Need on standardvalik rakenduste jaoks, mis nõuavad positiivset kontrolli nii pikendamise kui ka sissetõmbamise üle, näiteks ehitusseadmetes, tootmismasinates ja kosmosesüsteemides.

Võimalus genereerida jõudu mõlemas suunas on märkimisväärne eelis. Ekskavaatoris on noole, õla ja kopa silindrid kõik kahepoolse toimega. Kopa täpseks juhtimiseks peavad nad suutma lükata ja tõmmata võrdse jõuga. Hüdraulilises pressis saab kahepoolse toimega silinder rakendada jõudu nii pressimisel kui ka tagasikäigul, võimaldades kiiremaid tsükliaegu. Roolisüsteemis saab kahepoolse toimega silinder rattaid mõlemas suunas pöörata. Allolev tabel võtab kokku kahepoolse toimega hüdraulilise tõstesilindri põhiomadused.

Meie tehases valmistame kahepoolse toimega hüdraulilisi tõstesilindreid nõudlikeks rakendusteks. Pakume mudeleid käigupikkusega 100mm kuni 8000mm ja tõukejõuga kuni 2000 tonni. Meie insenerimeeskond aitab valida teie konkreetse rakenduse jaoks sobiva silindri.

3. Kuidas on sisekujundused võrreldavad?

Hüdraulilise tõstesilindri sisekujundus määrab selle jõudluse, tõhususe ja hooldusnõuded. Peamised erinevused ühe- ja kahetoimeliste silindrite vahel on vedelikuavade arvus, tihendite arvus ning kolvi ja varda konstruktsioonis. Ühetoimelises silindris on üks vedelikuava, mis asub tavaliselt korgi otsas. Kolvil on üks tihend, mis eraldab rõhu all oleva vedeliku survevabast küljest. Varras ulatub läbi varda otsakorgi, millel on varda tihend ja klaasipuhasti tihend. Kahepoolse toimega silindris on kaks vedelikuporti, üks mõlemas otsas. Kolvil on kaks tihendit, üks mõlemal küljel, et eraldada kaks vedelikukambrit. Varda otsa korgil on varda tihend ja klaasipuhasti tihend ning korgi otsas võib olla polsterdusseade kolvi aeglustamiseks käigu lõpus.

Allolev tabel annab üksikasjaliku võrdluse ühe- ja kahetoimeliste hüdrauliliste tõstesilindrite sisemiste disainiomaduste kohta.

KellRaydafon Technology Group Co., Limited, meie tehas toodab nii ühe- kui ka kahetoimelisi hüdraulilisi tõstesilindreid vastavalt kõrgeimatele kvaliteedi- ja töökindlusstandarditele. Kasutame kvaliteetseid materjale, täppistöötlust ja ranget testimist tagamaks, et iga meie toodetud silinder tagab usaldusväärse jõudluse ja pika kasutusea. Meie insenerimeeskond aitab valida teie konkreetse rakenduse jaoks sobiva disaini.

4. Millised on jõudluse erinevused?

Ühe- ja kahetoimeliste hüdrauliliste tõstesilindrite jõudluse erinevused on olulised ja neil on oluline mõju süsteemi projekteerimisele. Kõige ilmsem erinevus on jõuvõime. Kahepoolse toimega silinder võib tekitada jõudu mõlemas suunas, samas kui ühetoimeline silinder võib tekitada jõudu ainult ühes suunas. See tähendab, et kahepoolse toimega silinder saab teha töid nii pikendus- kui ka tagasitõmbetaktidel, ühetoimeline aga ainult ühe käiguga. Teine oluline erinevus on töökiirus. Kahepoolse toimega silindris määrab tagasitõmbamiskiiruse hüdraulikavedeliku voolukiirus kolvi vardapoolsesse külge. Kuna vardapoolne ala on väiksem kui korgipoolne ala, on tagasitõmbumiskiirus sama voolukiiruse korral suurem kui pikenduskiirus. Ühetoimelises silindris määrab tagasitõmbekiiruse välisjõud ja vedeliku voolukiirus silindrist.

Allolev tabel võrdleb ühe- ja kahetoimeliste hüdrauliliste tõstesilindrite peamisi jõudlusparameetreid.

Meie tehases projekteerime oma hüdraulilised tõstesilindrid, et optimeerida jõudlust konkreetse rakenduse jaoks. Ühetoimeliste silindrite puhul keskendume usaldusväärse tagastustöö tagamisele ja kleepumise või kinnikiilumise ohu minimeerimisele. Kahepoolse toimega silindrite puhul keskendume mõlema käigu täpsele juhtimisele ja rõhulanguse minimeerimisele. Meie insenerimeeskond saab aidata valida teie rakenduse jaoks sobiva tüübi ja esitada üksikasjalikud jõudlusarvutused.

5. Kuidas valida oma rakenduse jaoks õige tüüp?

Rakenduse jaoks sobiva hüdraulilise tõstesilindri tüübi valimine nõuab funktsionaalsete nõuete, töökeskkonna ja kulupiirangute hoolikat analüüsi. Esimene küsimus on, kas rakendus nõuab jõudu ühes suunas või mõlemas suunas. Kui tagasikäik ei vaja hüdraulilist jõudu – näiteks kui koorem saab tagasi tulla raskusjõu mõjul – on ühetoimeline silinder lihtsam ja ökonoomsem valik. Kui tagasikäik nõuab hüdraulilist jõudu – näiteks kui koorem tuleb tagasi tõmmata või kui tagasikäiku tuleb juhtida – on vaja kahepoolse toimega silindrit. Teine küsimus on, kas rakendus nõuab mõlema löögi täpset juhtimist. Kui tagasikäiku tuleb positsioneerimise või kiiruse jaoks reguleerida, on vaja kahepoolse toimega silindrit. Kolmas küsimus on, kas rakendusel on ruumi- ja kaalupiiranguid. Ühetoimelised silindrid on üldiselt kompaktsemad ja kergemad kui sama tõukejõuga kahetoimelised silindrid. Neljas küsimus on, kas rakendusel on kulupiiranguid. Ühetoimelisi silindreid on odavam osta ja hooldada.

Allolev tabel sisaldab otsustusmaatriksi ühe- ja kahetoimeliste hüdrauliliste tõstesilindrite valimiseks ühiste rakendusnõuete alusel.

Ettevõttes Raydafon Technology Group Co., Limited on meil laialdased kogemused klientide abistamisel nende rakenduse jaoks õige hüdraulilise tõstesilindri valimisel. Meie insenerimeeskond võib pakkuda üksikasjalikku tehnilist konsultatsiooni ja jõudlusarvutusi, et tagada teie vajadustele optimaalse ballooni valimine.

6. Millised on meie hüdrauliliste tõstesilindrite põhispetsifikatsioonid?

Järgmises tabelis on toodud meie ühe- ja kahetoimeliste hüdrauliliste tõstesilindrite seeria peamised tehnilised andmed. Need silindrid on mõeldud paljudeks tööstuslikeks rakendusteks ning on saadaval erinevates suurustes ja konfiguratsioonides, et vastata erinevatele nõuetele. Meie tehas võib toota ka kohandatud silindreid, mis vastavad konkreetsetele projektinõuetele.

Oma tehases kasutame kvaliteetseid materjale, täppistöötlust ja ranget testimist, et tagada iga meie toodetud hüdraulilise tõstesilindri töökindlus ja pikk kasutusiga. Meie insenerimeeskond on valmis abistama valikuprotsessis ja pakkuma üksikasjalikku tehnilist tuge.

7. Korduma kippuvad küsimused (KKK)

1. küsimus: Mis on peamine erinevus ühe- ja kahetoimelise hüdrosilindri vahel?

Vastus: Peamine erinevus seisneb selles, et ühekordse toimega silinder kasutab hüdraulilist rõhku jõu tekitamiseks ainult ühes suunas, samas kui kahepoolse toimega silinder kasutab hüdraulilist rõhku, et tekitada jõudu mõlemas suunas. Ühetoimelises silindris toidab tagasikäiku välisjõud, näiteks raskusjõud või vedru. Kahepoolse toimega silindris töötab tagasikäik kolvi vastasküljele avaldatava hüdraulilise rõhu abil.

2. küsimus: millist tüüpi balloonid on tõhusamad?

Vastus: Kahepoolse toimega silinder on üldiselt tõhusam, kuna see kasutab hüdraulilist rõhku nii pikendus- kui ka tagasitõmbetaktidel, mis võimaldab täpset juhtimist ja kiiremaid tsükliaegu. Ühekordse toimega silinder on vähem efektiivne, kuna tagasikäik sõltub välisjõududest, mis ei pruugi olla juhitavad või võivad energiat raisata.

3. küsimus: kas ühetoimelist silindrit saab kasutada rakendustes, mis nõuavad kontrollitud tagasikäiku?

Vastus: Ei, ühetoimeline silinder ei saa tagada kontrollitud tagasikäiku, kuna tagasitõmbejõu annab väline jõud, näiteks gravitatsioon või vedru. Kui rakendus nõuab tagasilöögi täpset juhtimist, on vaja kahepoolse toimega silindrit.

4. küsimus: millised on ühetoimeliste silindrite tüüpilised rakendused?

Vastus: Ühetoimelisi silindreid kasutatakse tavaliselt rakendustes, kus tagasikäik ei vaja hüdraulilist jõudu. Näideteks on kallurautod, hüdraulilised tungrauad ja teatud tüüpi pressid. Neid kasutatakse ka rakendustes, kus ruum ja kaal on piiratud, kuna need on üldiselt kompaktsemad kui kahepoolse toimega silindrid.

5. küsimus: millised on kahepoolse toimega silindrite tüüpilised rakendused?

Vastus: Kahepoolse toimega silindreid kasutatakse rakendustes, mis nõuavad jõudu ja kontrolli mõlemas suunas. Näiteks ekskavaatorid, kraanad, roolisüsteemid ja hüdraulilised pressid. Need on ehitusseadmete, tootmismasinate ja automaatikasüsteemide standardvalik.

8. Järeldus

Valik ühe- ja kahetoimelise hüdraulilise tõstesilindri vahel on põhimõtteline otsus, mis mõjutab hüdrosüsteemi jõudlust, kulusid ja töökindlust. Ühekordse toimega silindrid on lihtsamad, kompaktsemad ja odavamad, kuid nad suudavad tekitada jõudu ainult ühes suunas. Kahepoolse toimega silindrid on keerukamad ja kallimad, kuid pakuvad täielikku kontrolli nii pikendus- kui ka tagasitõmbamiskäigu üle. Õige valik sõltub rakenduse spetsiifilistest nõuetest, sealhulgas jõunõuetest, juhtimisvajadusest, vabast ruumist ja eelarvest. Raydafon Technology Group Co., Limited, meie tehas toodab nii ühe- kui ka kahetoimelisi hüdraulilisi tõstesilindreid, mis vastavad kõrgeimatele kvaliteedi- ja töökindlusstandarditele. Kasutame kvaliteetseid materjale, täppistöötlust ja ranget testimist tagamaks, et iga meie toodetud silinder tagab usaldusväärse jõudluse ja pika kasutusea.

Olenemata sellest, kas projekteerite uut hüdrosüsteemi või uuendate olemasolevat, kutsume teid ühendust võtma meie tehnilise meeskonnaga, et arutada oma nõudeid. Pakume üksikasjalikke tootespetsifikatsioone, jõudlusarvutusi ja rakenduste tuge. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri tööstushüdraulika valdkonnas kogu maailmas.

Võtke täna ühendust ettevõttega Raydafon Technology Group Co., Limitedet arutada oma hüdraulilise tõstesilindri nõudeid ja teada saada, milline tüüp on teie rakenduse jaoks õige.
