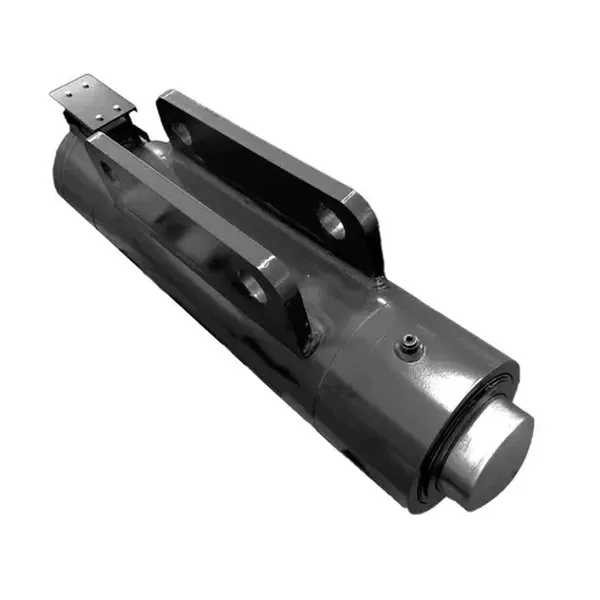

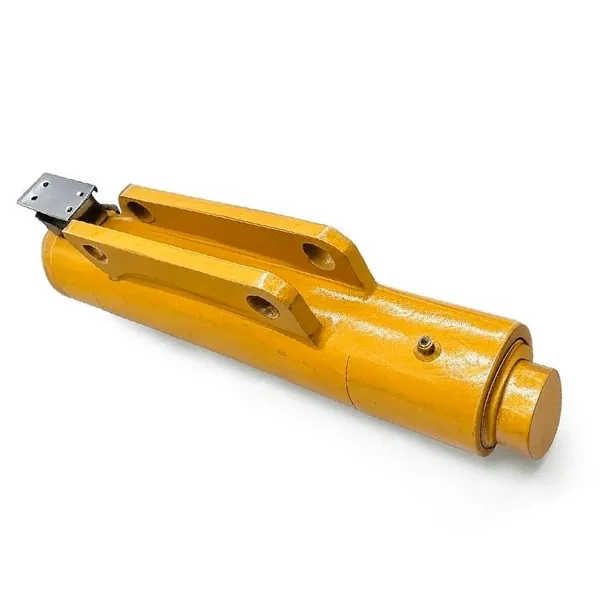

Kraana vastukaalu hüdrauliline silinder
  • Kraana vastukaalu hüdrauliline silinderKraana vastukaalu hüdrauliline silinder
  • Kraana vastukaalu hüdrauliline silinderKraana vastukaalu hüdrauliline silinder

Kraana vastukaalu hüdrauliline silinder

Kraana vastukaaluga hüdrosilinderautokraanade ja sadamaseadmete jaoks. Liigutab vastukaalu plokki reaalajas, et hoida poomi õõtsus ±1° piires ja vähendada tasakaalustamatust väljalülitamist. Ehitatud QAY220-klassi 200–220 t maastikukraanadele.

PuurΦ200 mm· VarrasΦ100 mm· Insult180 mm· Töörõhk25/40 MPa· Kaal124 kg· Joonis nr.QAY220.12/13A-00· 35CrMo-klassi legeerteras · ISO 9001 tehas · MOQ 1 tk · Kohandatud käik saadaval · Pakkumine 24 tunni jooksul.

Puur Φ200 · Varras Φ100 · 25/40 MPa · OEM-tehas

Kraana vastukaalu hüdrauliline silinder jaoksMobiilkraanad ja sadamavarustus – kohandatud käik, 24-tunnine pakkumine

Raydafon toodab kraana vastukaaluga hüdrosilindrit, mis hoiab teie noole koormuse liikumisel tasakaalus. Kõrgtugevast legeerterasest valmistatud kroomitud või korrosioonivastase pinnatöötlusega see tagab stabiilse jõuväljundi, ±1° noole õõtsuskontrolli ja üle 15% energiasäästu võrreldes tavaliste silindritega samaväärse koormuse juures. Tehase otsetarne Hiinast Ningbost — ISO 9001 protsessijuhtimine, MOQ 1 tükk, kohandatud käik ja paigaldusliides.

Puur (D)
Φ200 mm
Varras (d)
Φ100 mm
Löök (S)
180 mm
Installi kaugus
530 mm
Töörõhk
25/40 MPa
Kaal
124 kg
Joonis nr.
QAY220.12/13A-00
MOQ
1 tükk

Mida teeb kraana vastukaaluga hüdrosilinder teie kraanal

Vastukaaluga hüdrosilinder on autokraana vastukaalusüsteemi põhiajam. Noole välja sirutamisel liigutab silinder vastukaalu plokki reaalajas, et hoida kraana raskuskeset turvalises ümbrises. Ilma selleta toetub kraana fikseeritud vastukaalule – see tähendab, et tõstevõime väheneb või šassii peab olema vajalikust raskem.

Raydafoni vastukaalu silinder töötab koos kraana hüdraulilise juhtimissüsteemiga, et teisendada anduri või operaatori signaalid täpseks vastukaalu positsioneerimiseks. Tulemuseks on noole sujuvam liikumine, väiksem kõikumine tuulistel päevadel tõstmisel ja vähem ootamatuid väljalülitusi tasakaaluhäirete häirete tõttu. Ostjatele hankimisekstööstuslikud hüdrosilindrid, see on komponent, mis mõjutab kõige otsesemalt tsükliaega ja ohutusvaru.

Kui teie kraana kasutab teistsugust vastukaalu funktsiooni – näiteks noolte süsteemi –, võrrelgekraana luffing hüdrosilindervõi sirvige koguautokraana hüdrosilindrite valikenne valimist.

Kraana vastukaalu hüdrosilindri tehnilised andmed

Allolev standardmudel hõlmab enamikku 200–220 t liikurkraana vastukaalusüsteeme. Saadaval on kohandatud ava, käik ja paigalduskaugus – saatke oma joonis ja me tagastame suuruse soovituse 24 tunni jooksul.

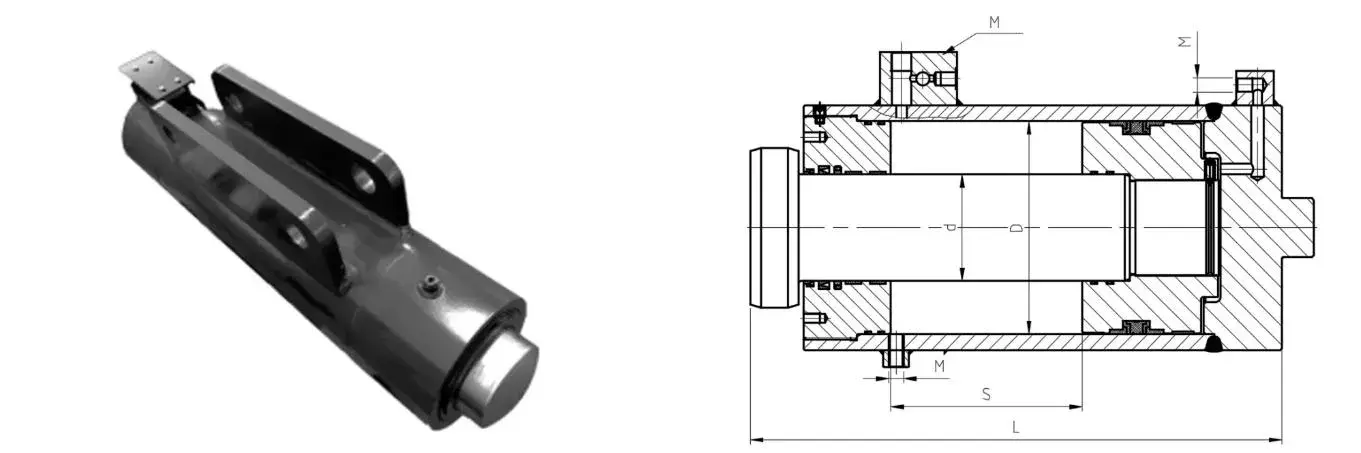

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Kraana vastukaalu hüdrosilindri mõõtmete joonis – QAY220.12/13A-00

Standardne kraana vastukaalu hüdrauliline silinder — tehnilised andmed
Silindri nimi Joonis nr. Bore D Varras d Insult S Install Distance L Töörõhk Liides M Kaal
Vastukaalu hüdrauliline silinder QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20 × 1,5 · 2-M14 × 1,5 124 kg
Ava läbimõõt Φ200 mm Varras Φ100 mm Käik 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Pole see suurus, mida vajate? Ehitame ka kohandatud vastukaalu silindreid teistele kraanade tonnaažiklassidele. Saatke ava, käik, rõhk ja paigaldusliides – või lihtsalt edastage oma joonise number – ja meie insenerid kinnitavad sobivuse.

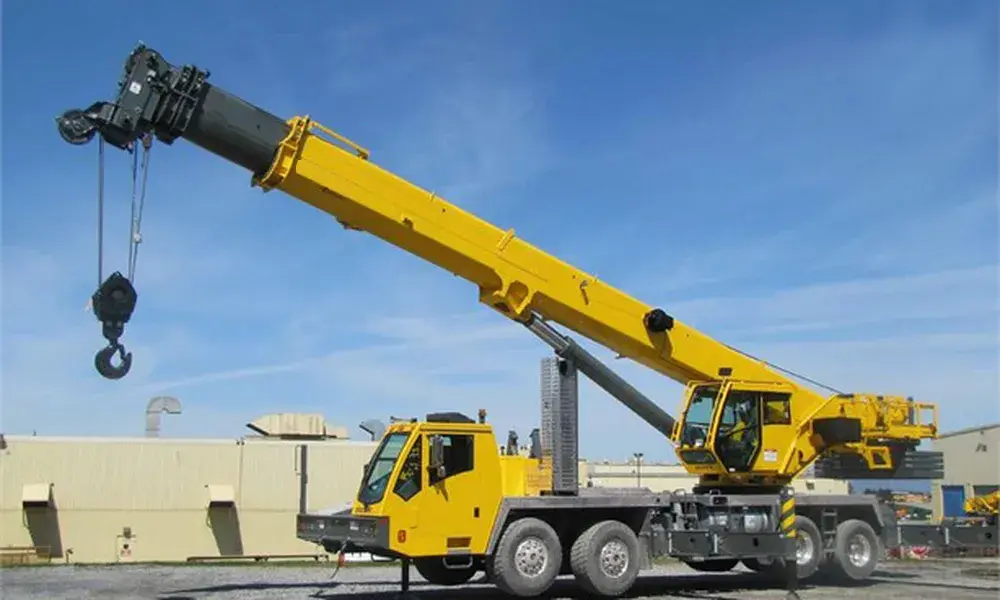

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Miks hankeinsenerid valivad Raydafoni vastukaalu silindrid?

Korduvaid tellimusi soodustavad kolm ärilist põhjust:pikem hooldusintervall, väiksem hooldustöö ja stabiilne jõuväljund kogu käigu jooksul.

01

Kõrgtugevast legeerterasest korpus

Talub kõrget survet ja suurt koormust ilma pideva töötamise ajal deformatsioonita. Pinna kroomimine või korrosioonivastane kate talub niiskeid, soolapihustatud ja tolmuseid tingimusi.

02

Täpne positsioneerimine

Töötab koos kraana hüdraulilise juhtimissüsteemiga sujuvaks teleskoobiks — kiire vastukaalu ümberpaigutamine tõstmise ajal ja millimeetrise tasakaalu reguleerimine peenpaigutusel.

03

Modulaarne paigaldus

Sobib olemasolevate kraana kinnituspunktidega ilma suuremahuliste modifikatsioonideta. Tihenditele ja hooldusportidele pääseb juurde tavaliste tööriistadega – enamik tihendite vahetusi lõpetatakse kohapeal 30 minutiga.

04

Energiasäästlik

Jõuväljund kohandub reaalajas töötingimustega. Võrreldes samaväärse tugevusega tavaliste balloonidega väheneb energiakulu rohkem kui 15%.

Rakendused: kuhu ostjad need silindrid paigaldavad

Vastukaalu hüdrosilinder on ette nähtud kõikjal, kus kraana peab koormuse või poomi asendi muutumise ajal tasakaalus püsima. Tüüpilised paigaldused hõlmavad järgmist:

Sadamakonteinerkraanad Kraanad laevalt kaldale Tornkraanad Maastikuautod autokraanad Roomikkraanad Tuuleturbiinide paigalduskraanad Rasketehnika taglas Teraskonstruktsioonide püstitamine Kokkupandavad hoonete tõstukid Laevatehase pukkkraanad

Kas vajate seotud kraana funktsiooni? Vaadake täismahus üleautokraana hüdrosilindrite seeriavõiteleskoophüdrauliliste silindrite valikpoomi pikendamise rakenduste jaoks.

Kohandatud vastukaalu silindrid – originaalseadmete valmistaja, eramärgis ja joonisel põhinev tootmine

Raydafon on OEM-i hüdrosilindrite tootja, mitte kaubandusettevõte. Kohandamine toimub meie enda ISO 9001 rajatises Ningbos, Hiinas – sama liini, mis valmistab meie standardsilindreid.

A

Puur ja varda suurus

Alates Φ40 mm kuni Φ400 mm ava. Kõva kroomitud varras kohandatud läbimõõdu ja pinnakaredusega.

B

Käitus ja paigaldamine

Kohandatud käigu pikkus, paigalduskaugus, tihvti ava, ääriku või võlli kinnitus vastavalt vajadusele.

C

Surve ja tihendid

Töörõhk kuni 40 MPa ja üle selle. Teie töötemperatuurile ja vedelikule vastavad tihendite kaubamärgid.

D

Katmine ja märgistamine

Kroomimine, korrosioonivastane katmine või värvimine. Saadaval on eramärgisega nimesilt ja märgistus.

Saatke PDF-, DWG-, DXF- või STEP-joonis oma töörõhu, vooluhulga ja paigaldusliidesega. Meie insenerid tagastavad soovitusliku suuruse ja tehasehinna 24 tunni jooksul.

Kvaliteedikontroll, sertifikaadid ja 12-kuuline garantii

Iga vastukaalu silinder läbib enne saatmist dokumenteeritud kontrollitee - tõendite jälg, millele välismaised ostjad tuginevad müüja kinnitusel ja sissetuleval kontrollil.

  • ISO 9001 sertifitseeritud tootmisprotsess
  • Saabuvad terase taatlus- ja kuumtöötlemisdokumendid
  • Puuri lihvimine, varda kroomi paksuse ja pinna kareduse aruanne
  • Rõhukatse 1,5-kordse nimitöörõhuga enne pakkimist
  • Tihendi sobivuse, käigu ja kinnituse mõõtmete kontroll
  • 12-kuuline piiratud garantii tootmisdefektide vastu

Kuidas tellida: MOQ, tarneaeg, pakkimine ja saatmine

MOQ

1 tükk

Standardsuurused tarnitakse alates 1 tk. Mahuhinnad alates 20 tk OEM-projektidele.

PLIIDI

15-30 päeva

Pärast joonistamise kinnitust ja sissemakset. Kohandatud kujundused võivad ulatuda 45 päevani.

PAKKI

Puidust ümbris

VCI roostevastane kile, kuivatusaine, kohandatud kaubaalus suurte aukude jaoks. Ekspordistandard pakend.

LAEV

Meri / Õhk / Ekspress

EXW, FOB, CIF ja DDP tingimused. Täielikud ekspordidokumendid: CI, PL, CO, vorm A/E, materjalisertifikaat.

Kraana vastukaalu hüdrauliline silinder — ostja KKK

Mis on kraana vastukaaluga hüdrosilindri funktsioon?

See liigutab vastukaalu plokki reaalajas, et hoida kraana raskuskeset turvalises ümbrises, kui nool välja sirutub või koorem liigub. See võimaldab kergemal šassiil tõsta sama koormat, vähendab noole õõtsumist ja välistab tasakaalustamatuse häirete põhjustatud seiskamised.

Mis on teie kraana vastukaalu silindri standardspetsifikatsioon?

Puur Φ200 mm, varras Φ100 mm, käik 180 mm, paigalduskaugus 530 mm, töörõhk 25 MPa ja 40 MPa, liides 3-G1/4 · M20×1,5 · 2-M14×1,5, kaal 124 kg. Joonise number QAY220.12/13A-00.

Kas saate ava, käiku ja paigaldusliidest kohandada?

Jah. Valmistame kohandatud vastukaalu silindreid avaga Φ40 mm kuni Φ400 mm, kohandatud käigu- ja paigalduskaugusega, tihvti ava või ääriku kinnitusega ning mis tahes vajaliku liidese keermega. Saatke PDF-, DWG-, DXF- või STEP-joonis ja me teeme hinnapakkumise 24 tunni jooksul.

Mis on maksimaalne töörõhk?

Standardmudeli nimiväärtus on 25 MPa pidev ja 40 MPa tipp. Soovi korral on saadaval kõrgemad rõhuklassid koos sobiva tihendivaliku ja varda kroomi paksusega.

Mis on MOQ, tarneaeg ja garantii?

MOQ 1 tk standardsuuruste jaoks. Tarneaeg 15–30 päeva pärast joonise kinnitamist ja tagatisraha. 12-kuuline piiratud garantii tootmisdefektide vastu. Iga saadetisega on kaasas täielikud ekspordidokumendid.

Millised kraanamudelid seda vastukaalu silindrit kasutavad?

See on mõeldud QAY220-klassi autokraanadele ja samaväärsetele 200–220 t maastikukraanadele. Pakume vastukaalu silindreid ka teistele tonnaažiklassidele – saatke oma kraana mudel ja joonise number ühilduvuse kontrollimiseks.

Kuidas paigaldada vastukaalu silinder olemasolevale kraanale?

Silinder kasutab modulaarset kinnituskonstruktsiooni, mis sobib olemasolevate kraana kinnituspunktidega ilma suuremate muudatusteta. Enne tellimist kinnitage kinnitustihvti läbimõõt, paigalduskaugus ja hüdrauliline liides. Üksikasjalikud paigaldusjoonised on saadetisega kaasas. Meie insenerid saavad teie paigaldusplaani ka enne tarnimist üle vaadata.

Kas ma saan tellida proovi enne hulgitellimuse esitamist?

Jah. Näidistellimusi võetakse vastu standardsuuruste jaoks. Näidiskulud ja veokulud on toodud eraldi ja neid saab krediteerida esimese hulgitellimuse eest.

Küsige kraana vastukaalu silindri pakkumist

Saatke oma kraana mudel, joonise number või töörõhk. Meie insenerid vastavad 24 tunni jooksul suuruse soovituse ja tehasehinnaga.
