SWC-WH ilma Flex-keevitustüüpi universaalühenduseta

SWC-WH ilma Flex-keevitustüüpi universaalühenduseta

Raydafoni SWC-WH ilma Flex Welding Type Universal Coupling mitteelastsed keevitatud universaalsed liitmikud kasutavad keevisühendusi, et tagada usaldusväärne edastus, muutes need usaldusväärseks valikuks suure koormusega rakendustes nagu metallurgia- ja kaevandusseadmed. Oleme Hiinas asuv füüsiliste haakeseadiste tootja. Usaldusväärse tootjana pakume stabiilset tarnimist ja saame kohandada üksikasju vastavalt teie seadme spetsifikatsioonidele. Hinnakujunduse üksikasjade saamiseks võtke meiega otse ühendust.
Keevitatud ike · Ilma painduva elemendita · OEM-valmidus

SWC-WH ilma Flex-keevitustüüpi universaalse haakeseadise jaoksRaskeveokite veovõllid

Jäik keevitustüüpi kardaanliitmik, mis on ehitatud valtspinkide, kraanade, kaevandus- ja metallurgiaajamite jaoks. Keevitatud ike eemaldab poltliidete lõdvenemise. Täpsed nõellaagrid hoiavad hõõrdumise madalal. Puur 100–550 mm, pöördemoment kuni 710 kN·m, 35CrMo legeerteras, ISO 9001 tootmine Hiinas Ningbo linnas.

Puur100-550 mm
Nominaalne pöördemoment1,25 – 710 kN·m
Voldi nurk15° – 25°
Materjal35CrMo teras
MOQ1 tükk
Juhtimisaeg15-30 päeva

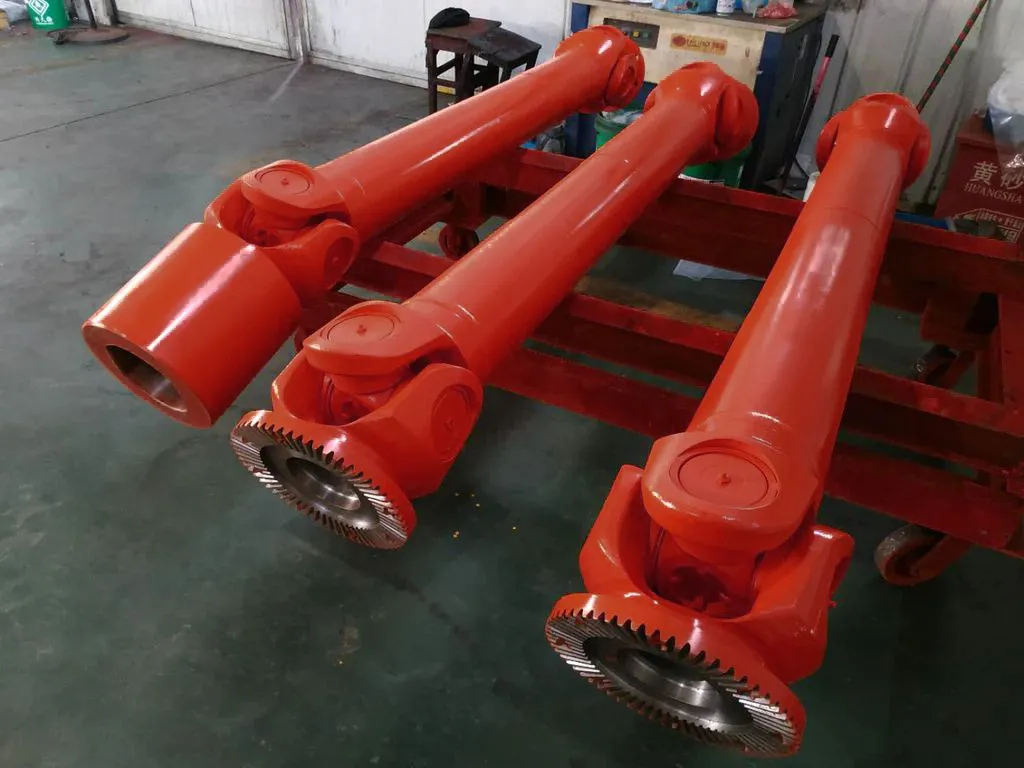

SWC-WH without flex welding type universal coupling welded yoke product photo

01Mis on SWC-WH ilma Flex-keevitustüüpi universaalse haakeseadiseta?

SWC-WH on ajäik universaalliigendi ühendusmis edastab pöördemomenti läbi keevitatud ikke ja täppis-nõellaagritel töötava keskristi. Erinevalt flex-tüüpi siduritest sisaldabelastset elementi pole, seega pole kuluvat kummi, vedrupakki ega kompenseerivat paindelementi. Seetõttu on see eelistatud valik, kui ajam seda nõuabkõrge pöördemoment, kõrge löögikindlus ja pikk kasutusigaväändesummutuse asemel.

Keevitatud ike on peamine erinevus polt-ikke konstruktsioonidest. Pideva vibratsiooni korral võivad poltliigendid lahti tulla, põhjustades ärritust, lõtku ja lõpuks rikkeid. Keevitamine eemaldab selle rikkerežiimi täielikult. Ostjatele hankimiseksuniversaalsed haakeseadised tööstuslikele ajamivõllidele, tähendab see vähem hooldusseisakuid ja madalamat kogu omamise kulu kogu siduri kasutusea jooksul.

Kui teie rakendus vajab jäikuse asemel väändevastavust, võrrelge seda rakendusegaSWC-BH standardne painduv keevitustüüpvõi pika ulatusegaSWC-CH long flex keevitustüüp, mis lisavad kahe ikke vahele painduva elemendi.

02SWC-WH tehnilised andmed: ava, pöördemoment ja nihke ulatus

Allolevas tabelis on loetletud kõik SWC-WH seeria standardsuurused. Kasutage seda oma võlli läbimõõdu, vajaliku nimipöördemomendi ja saadaoleva paigalduspikkuse sobitamiseks enne hinnapakkumise küsimist. Soovi korral on saadaval kohandatud avad, võtmeavad ja pikkused.

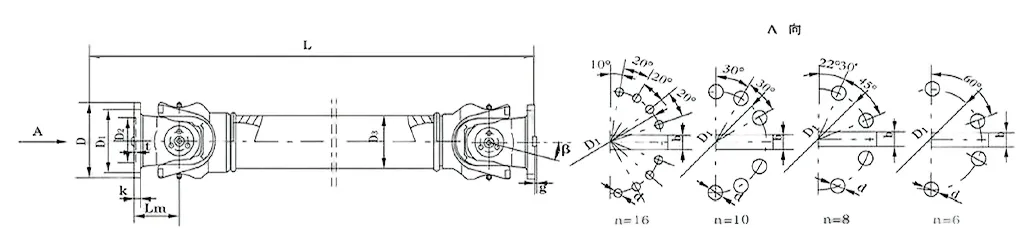

SWC-WH ilma Flex-keevitustüüpi universaalühenduseta — täissuuruses tabel
Mudel D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inerts (kg · m²) Kaal (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Ainult nurgeline

SWC-WH kompenseerib nurganihke kuni 15°–25°. Aksiaalseks liikumiseks ühendage see libiseva spline-võlliga.

Pöördemomendi valik

Sõltuvalt löökide tasemest ja töötsüklist rakendage nimipöördemomendile hooldustegurit 1,5–2,5.

Puuride sobitamine

Eespool loetletud standardsed D1 js11 / D2 H7 avad. Saadaval on kohandatud astmelised või splinditud avad.

Ääriku alternatiiv

Kui teie võll kasutab ääriku liidest, vaadakeSWC-WF ääriku tüüpsamas sarjas.

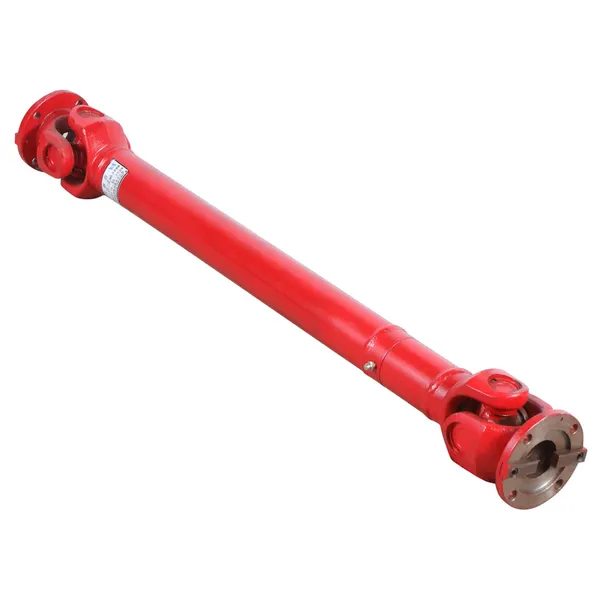

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Miks ostjad määravad raskeveokite masinate jaoks keevitatud ikeühendused

Hankeinsenerid valivad SWC-WH kolmel ärilisel põhjusel:väiksem seisakuaeg, vähem asendustsükleid ja väiksem kogukulu töötunni kohta.

  • Poltliide ei lõdvenda.Keevitatud ike eemaldab vibratsiooni lõdvestava rikkerežiimi, mis lühendab valtsimistehaste ja purustite poltidega ühendusühenduste eluiga.
  • Kõrge pöördemomendi tihedus.Kuni 710 kN·m nimipöördemoment kompaktses ümbrises, mis katab enamiku rasketest veovõlli töödest.
  • Täppis-nõellaagrid.Madal hõõrdumine, kõrge efektiivsus ja pikk määrdeintervall vähendavad hooldustööd.
  • 35CrMo legeerteras.Kuumtöödeldud kulumis-, väsimus- ja põrutuskindluse tagamiseks kaevandus-, metallurgia- ja merekeskkonnas.
  • Lai nurga tolerants.15°–25° kompensatsioon vähendab paigaldamise ajal joonduskulusid.
  • Hoolduskõlblik disain.Vahetatavad kuluosad pikendavad haakeseadise majanduslikku eluiga kauem kui ühe vahetustsükli jooksul.

04Kus SWC-WH-ühendusi kasutatakse: rakendused ja tööstused

SWC-WH on ette nähtud kõikjal, kus jäik suure pöördemomendiga ühendus peab taluma pidevat lööki ja vibratsiooni. Tüüpilised paigaldused hõlmavad järgmist:

Terase valtsimistehased Metallurgia liinid Õhukraanad Sadama tõstemasinad Kaevanduskonveierid Purustid ja puurseadmed Mere tõukejõud Tekimasinad Tsemendi- ja paberiajamid Raskeveokite katsestendid Taastuvenergia ajamid Keemiliste protsesside liinid

Kui teie ajam nõuab ka aksiaalset nihet või väändevastavust, vaadake üle täielikuniversaalne haakevahemikvõi alternatiivhammasrataste siduri seeriaenne täpsustamist.

05Kohandatud SWC-WH ühendused: originaalseadmete tootja, privaatne etikett ja joonisel põhinev tootmine

Raydafon onOEM universaalse haakeseadise tootja, mitte kaubandusettevõte. Kohandamine toimub meie enda ISO 9001 rajatises Ningbos, Hiinas.

Puur ja võtmeava

D1 js11, D2 H7 või kohandatud tolerants. Paralleelklahvi, splaini või kahaneva ketta liides.

Ääriku muster

Poldi ring, piloodi läbimõõt ja poltide arv on vastavuses teie ääriku joonisega.

Pikkus ja tasakaal

Lmin ja pikendatud pikkused. Dünaamilised tasakaalustusklassid kiirete võllide jaoks.

Katmine ja märgistamine

Värvimine, must oksiid, tsinkimine. Eramärgise nimesilt ja märgistus.

Saatke PDF-, DWG-, DXF- või STEP-joonis oma võlli mõõtmete ja töötsükliga. Meie insenerid saadavad suures mahus soovituse ja pakkumise 24 tunni jooksul.

06Kvaliteedikontroll, sertifikaadid ja 12-kuuline garantii

Iga SWC-WH haakeseade läbib enne tarnimist dokumenteeritud kontrollitee. See on tõendite jälg, millele välismaised ostjad müüja heakskiidu ja sissetuleva kontrolli saamiseks toetuvad.

  • ISO 9001 sertifitseeritud tootmisprotsess
  • Saabuvad terase taatlus- ja kuumtöötlemisdokumendid
  • Mõõtmete ülevaatusaruanne ava, võtmeava ja Lmin kohta
  • Keevisliite kontroll
  • Laagri sobivuse ja pöörlemise katse enne pakkimist
  • 12-kuuline piiratud garantii tootmisdefektide vastu

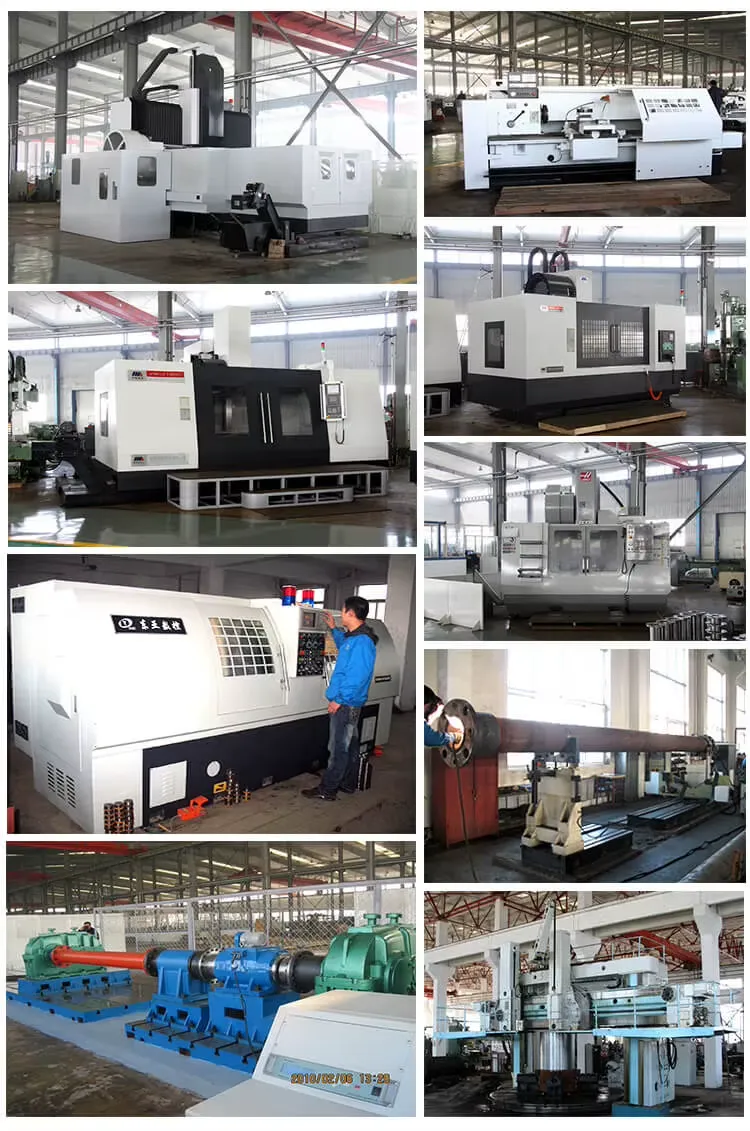

Raydafon universal coupling manufacturing workshop Ningbo China

07Kuidas tellida: MOQ, tarneaeg, pakkimine ja saatmine

MOQ

1 tk standardsuuruste jaoks. Mahuhind alates 50 tk.

Juhtimisaeg

15–30 päeva pärast kinnituse saamist ja sissemakset.

Pakkimine

Puidust korpus, VCI roostevastane kile, kuivatusaine, kohandatud kaubaalus suurte suuruste jaoks.

Saatmine

Meri, õhk või ekspress. Saadaval on EXW / FOB / CIF / DDP tingimused.

Dokumendid

CI, PL, CO, vorm A/E, materjalisertifikaat, mõõtmete aruanne.

Makse

T/T, L/C silmapiiril ja muud korduvostjatel läbiräägitavad tingimused.

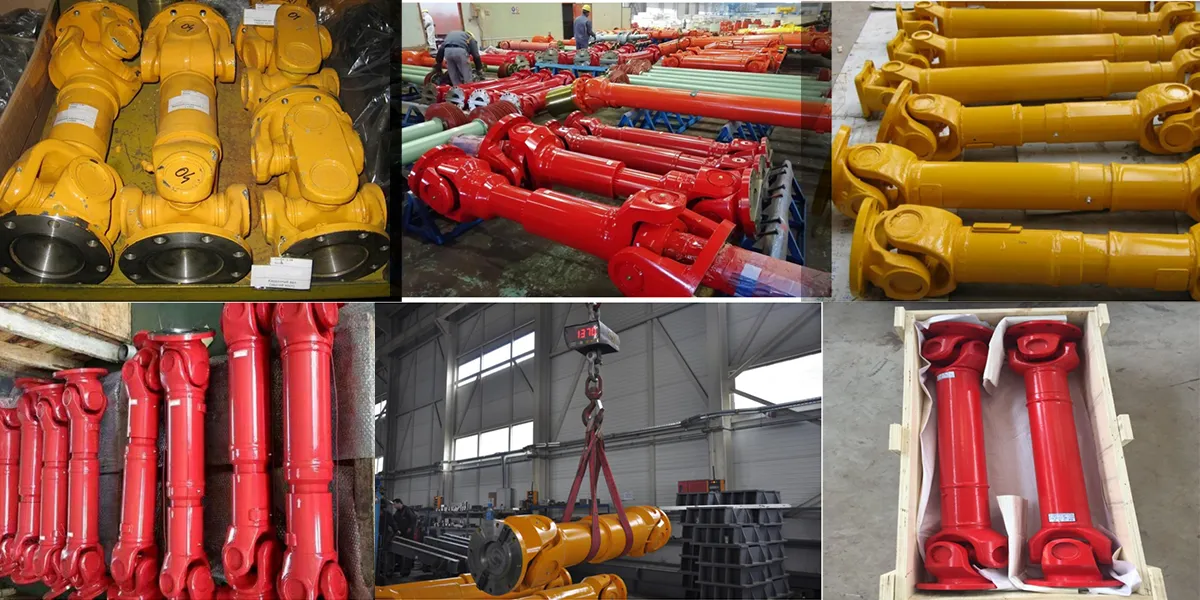

SWC-WH universal coupling inspection and assembly line

08SWC-WH universaalühenduse ostja KKK

Mida tähendab "paindkeevitustüübita" SWC-WH-ühendusel?

See tähendab, et haakeseadis ei ole pöördemomendi teel elastset ega painduvat elementi ning ike ühendatakse pigem keevitamise kui poltidega. See eemaldab vibratsiooni mõjul poltliidete lõdvenemise ja suurendab konstruktsiooni jäikust. See on õige valik suure pöördemomendi ja suure löögijõuga ajamite jaoks, kus pole vaja painduvat elementi.

Milline on SWC-WH-seeria pöördemoment ja läbimõõt?

Pööramise läbimõõt 100–550 mm, nimimoment 1,25–710 kN·m, väsimusmoment 0,63–355 kN·m, standardava D1 57–426 mm. Saadaval on kohandatud avad ja astmelised võllid.

Mis materjali ja laagreid kasutatakse?

Püüded ja äärikud on kuumtöödeldud 35CrMo legeerterasest. Risttipp töötab täppis-nõellaagritel, et vähendada hõõrdumist ja pikendada kasutusiga pideva tööstusliku töö korral.

Mis on maksimaalne nihkenurk?

Olenevalt suurusest 15° kuni 25° nurganihe. SWC-WH ei kompenseeri aksiaalset nihet – ühendage see libiseva splaini või teleskoopvõlliga, kui aksiaalkäik on olemas.

Kas pakute OEM- või kohandatud SWC-WH-ühendusi?

Jah. Kohandame ava, võtmeava, ääriku mustrit, pikkust, tasakaaluklassi, pinnatöötlust ja nimesilt. Saatke PDF-, DWG-, DXF- või STEP-joonis ja me teeme hinnapakkumise 24 tunni jooksul.

Mis on MOQ, tarneaeg ja garantii?

MOQ 1 tk standardsuuruste jaoks. Tarneaeg 15-30 päeva sõltuvalt suurusest ja kohandamisest. 12-kuuline piiratud garantii tootmisdefektide vastu.

Kuidas valida oma veovõlli jaoks õige SWC-WH suurus?

Esitage nimimoment, maksimaalne pöördemoment, kiirus, võlli läbimõõt, nihkenurk ja töötsükkel. Meie insenerid soovitavad õige hooldusteguriga suurust. Saate ka täismahus üle vaadatauniversaalne siduri valimise juhendenne meiega ühenduse võtmist.

Kas ma saan proovi enne hulgitellimuse esitamist?

Jah. Näidistellimusi võetakse vastu standardsuuruste jaoks. Näidiskulud ja veokulud on toodud eraldi ja neid saab krediteerida esimese hulgitellimuse eest.
