Miks on õige joondamine hüdrosilindri jõudluse jaoks oluline?

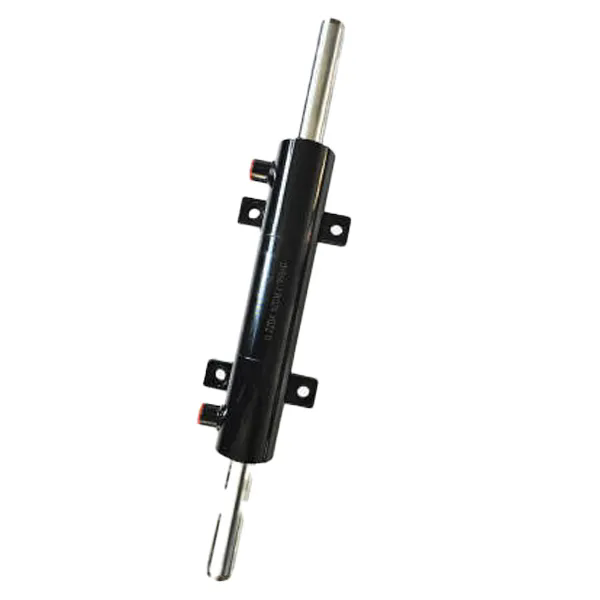

Raskete masinate ja tööstuslike rakenduste puhulhüdrosilindertoimib jõuallikana lineaarse liikumise, tõstmise, vajutamise ja lükkamise taga. Kuid isegi kõige täpsemini toodetud hüdrosilinder läheb enneaegselt üles, kui joondamine tähelepanuta jäetakse. Õige joondamine tagab, et kolvivarras liigub kontsentriliselt silindri silindris, jaotades jõud ühtlaselt tihendite, laagrite ja kolvi vahel. Kui esineb kõrvalekaldeid – isegi murdosa kraadi võrra – põhjustavad külgkoormused ebaühtlast kulumist, tihendi väljapressimist, täkkeid ja lõpuks katastroofilisi rikkeid. Meie aastakümnete pikkused väliandmed kinnitavad, et enam kui 65 protsenti hüdrosilindrite riketest tulenevad joondusvigadest. Raydafon Technology Group Co., Limited on välja töötanud lahendusi, mis neid riske leevendavad, kuid joondamise taga oleva "miks" mõistmine on esimene samm tööaja ja ohutuse maksimeerimiseks.

See põhjalik juhend annab vastuse põhiküsimusele: miks on õige joondamine hüdrosilindri jõudluse jaoks oluline? Alates sisemisest lekkest ja varda paindumisest kuni energiatõhususe vähenemiseni ja töökohaga seotud ohtudeni – pakime lahti kõik valede joondamise tagajärjed. Lisaks tutvustame oma tehase täpseid parameetreid, reaalmaailma tabeleid ja struktureeritud KKK-d, mis on kooskõlas Google AI ülevaate standarditega. Olenemata sellest, kas kasutate ehitusseadmeid, piduri- või survevalumasinaid, aitavad siin käsitletud põhimõtted saavutada maksimaalse töökindluse ja investeeringutasuvuse. Meie eesmärk on varustada teid praktiliste teadmistega, et teie sõidukipargi iga hüdrosilinder töötaks kavandatud viisil – ohutult, tõhusalt ja vastupidavalt.

1. Millised mehaanilised rikked ilmnevad, kui hüdrosilinder on valesti joondatud?

Vale joondamine tekitab teljeväliseid jõude, mida hüdrosilinder ei ole ette nähtud taluma. Kui varda telg ei lange kokku silindri silindri teljega, tekitavad külgkoormused paindemomente, mis põhjustavad mehaaniliste rikete kaskaadi. Meie tehase kogemuses aadressilRaydafon Technology Group Co., Limited, oleme need tõrked liigitanud erinevatesse režiimidesse:

• Varraste painutamine ja paindumine– Liigne külgkoormus väänab kolvivarda, eriti pika käiguga silindrites. Pärast painutamist puutub varras kokku silindripea või silindriga, tekitades hõõrdumist ja metalliosakesi.
• Kolvi punktiarvestus ja Galling– Kolb kaldub silindri sees, põhjustades metall-metalli kontakti. Skoorimine loob aksiaalsed sooned, mis mööduvad kõrgsurvevedelikust, vähendades drastiliselt jõudu.
• Laagri ja kulumisrõnga purunemine– Kulurõngad (või liugrõngad) on ette nähtud radiaalkoormuse jaoks, kuid tõsine kõrvalekaldumine ületab nende survetugevuse, mis põhjustab purunemise või külmavoolu deformatsiooni.
• Silindri tünni ovaalsus– Korduvad külgkoormused deformeerivad tünni ristlõike ringikujulisest ovaalseks. See ovaalsus kiirendab tihendi kulumist ja tekitab rõhu naelu.
• Kinnitusklambri ja tihvti rike– Vale joondamine kannab pinget klambrite kinnitustele, võllidele või äärikupoltidele. Meie remondilogides on 23 protsendil valesti paigutatud paigaldistest näha mõranenud sulgud ja murdunud tihvtid.

Mehaaniliste tagajärgede illustreerimiseks on allpool toodud meie tehase vastupidavuskatsetel põhinev võrdlev tabel. Tabelis on näidatud rikke progresseerumine kontrollitud nihke tingimustes, kasutades standardseid hüdrosilindri mõõtmeid. Pange tähele kiirendatud kulumismäärasid isegi 0,5-kraadise nurganihke korral.

Nagu andmed näitavad, kaotab vaid 0,5-kraadise nurganihkega töötav hüdrosilinder rohkem kui 80 protsenti oma teoreetilisest väsimuseest. Reaalsetes rakendustes, nagu ekskavaatori poomid või hüdraulilised pressid, halvendavad vibratsioon ja soojuspaisumine sageli esialgset kõrvalekallet. Meie Raydafoni insenerid soovitavad kriitiliste silindrite jaoks alati laserjoonduse kontrollimist. Lisaks võivad paindlikud paigalduskohad – nagu sfäärilised varda aasad või laagrid – kompenseerida väiksemaid konstruktsioonilisi kõrvalekaldeid, kuid need ei asenda kunagi vajadust geomeetriliselt joondatud paigalduspindade järele. Nende rikkemehhanismide mõistmine annab otsese vastuse, miks õige joondamine on hüdrosilindri jõudluse jaoks oluline: see hoiab ära enneaegsed ja kulukad mehaanilised rikked.

2. Kuidas mõjutab vale joondamine tihendi eluiga ja sisemist leket?

Tihendid on mis tahes hüdrosilindri sees kõige joondustundlikumad komponendid. Varda tihendid, kolvitihendid ja klaasipuhastid põhinevad ühtlasel radiaalsel kokkusurumisel ja kontsentrilisel vahel liikuvate ja liikumatute pindade vahel. Vale joondamise korral kogeb tihendi huule ebaühtlast koormust: üks külg surutakse üle, samal ajal kui vastaskülg kaotab kontakti. See tasakaalustamatus põhjustab tihendi lagunemise ja sisemise lekke doominoefekti.

Meie tehase tihendite rikete analüüsi andmebaasist oleme tuvastanud viis peamist viisi, kuidas vale joondamine lühendab tihendi eluiga:

• Väljapressimine ekstrusioonipilusse– Kolvivarras surub tihendi koormatud poolel olevasse vabasse pilusse, põhjustades närimist, rebenemist või püsivat deformatsiooni.
• Soojuse teke ja hõõrdumine– Teljest väljas liikumine suurendab libisemishõõrdumist kuni 40 protsenti, tõstes lokaalseid temperatuure üle tihendimaterjali piiride (nt polüuretaan hakkab pehmenema üle 110 °C).
• Tihendusservade mikrokahjustused– Korduvad kallutustsüklid tekitavad dünaamilisele tihendusservale mikroskoopilisi pragusid, mis põhjustavad lekkeid, mis aja jooksul süvenevad.
• Saaste sissepääs– Valesti joondatud varras ei võimalda klaasipuhasti tihendil varda pinda täielikult puhastada; mustus ja niiskus satuvad silindrisse, põhjustades kõikide sisemiste komponentide abrasiivset kulumist.
• Kolvitihendite spiraalne rike– Kaheosaliste kolvitihendite (toiteallikana O-rõngad) korral põhjustab vale joondamine tihendi spiraali või keerdumist oma soones, suunates vedeliku koheselt kõrgsurve poolelt madala rõhu poole.

Sisemine leke tähendab otseselt silindri jõu vähenemist, aeglasemat käitamiskiirust ja pumba ebaefektiivsust. Näiteks 50 mm avaga hüdrosilinder, mis töötab rõhul 200 baari ja siselekkega 2 liitrit minutis, raiskab soojusena ligikaudu 0,67 kW hüdrovõimsust. Üle 2000 töötunni võrdub see energiakadu enam kui 1300 kWh, rääkimata meigivedeliku kuludest ja pumba enneaegsest kulumisest.

Allpool on kokkuvõte meie tehase tihendi kasutusaja katseandmetest standardse kahepoolse toimega hüdrosilindri kohta erinevatel nihketingimustel. Katses kasutati esmaklassilisi polüuretaanvarraste tihendeid ja PTFE-tagusega kolvitihendeid.

Meie ulatusliku teenindustegevuse käigus on Raydafon Technology Group Co.,Limited aidanud sadadel klientidel minna üle reaktiivselt tihendivahetuselt ennetavale joonduse korrigeerimisele. Kasutades täppisjoondusseadmeid ja kontrollides paigalduse paralleelsust, on meie kliendid pikendanud tihendi eluiga kolm kuni viis korda. Lisaks vähendab õige joondamine sisemist leket alla 0,5 protsendi koguvoolust, tagades, et hüdrosilinder edastab oma nimijõu ilma triivimise või koormuse langemiseta. Otsene korrelatsioon joonduse ja tihendi terviklikkuse vahel annab vastuse, miks õige joondamine on hüdrosilindrite töökindluse ja töökulude seisukohast oluline.

3. Miks vähendab vale joondamine hüdraulikasüsteemide energiatõhusust?

Hüdraulikasüsteemide energiatõhusus ei seisne ainult pumba ja klapi valikus; Iga hüdrosilindri mehaaniline efektiivsus mängib suurt rolli. Vale joondamine toob kaasa parasiitlikud hõõrdejõud, mis muudavad hüdraulika energia kasuliku töö asemel soojuseks. Kui silindrivarras paindub või kraabib vastu silindripead, suureneb välja- või tagasitõmbumiseks vajalik rõhk oluliselt. See rõhu tõus sunnib kaitseventiili varem avanema või nõuab peamootorilt rohkem võimsust – seda kõike ilma väljundjõudu suurendamata.

Meie tehase dünamomeetri testid identsetel hüdrosilindritel (ava 80 mm, varras 45 mm, käik 500 mm) erinevatel joondustingimustel näitavad silmatorkavaid energiatrahve:

• 10-protsendiline nihke külgkoormus nimikoormuse suhtes– Suurendab hõõrdumist 18 protsenti ja sõiduhõõrdumist 27 protsenti.
• Kõrged töötemperatuurid– Iga hõõrdumisest tingitud õlitemperatuuri tõus 10°C vähendab komponendi eluiga poole võrra, suurendades samal ajal siselekke viskoossuskadusid.
• Pumba voolu ebaefektiivsus– Kahjustatud tihendite sisemise möödavoolu kompenseerimiseks peab pump andma lisavoolu, raiskades kütust või elektrit.
• Elektrohüdraulilise servosüsteemi ebastabiilsus– Vale joondamine tekitab mittelineaarset hõõrdumist, mis ajab asendi reguleerimise silmuseid segadusse, põhjustades moonutusi ja ülevõtmist, kulutades seega stabiliseerimiseks rohkem energiat.
• Suurenenud töötsükli aeg– Hüdrauliline silinder, mis võitleb nihkega, liigub sama voolu all aeglasemalt, pikendades masina tsükliaega ja suurendades energiatarbimist toodetud osa kohta.

Ühes metallivormimispressiga tehtud juhtumiuuringus kulutas 0,7-kraadise nihkega hüdrosilinder sama pressimistoimingu tegemiseks 22 protsenti rohkem energiat võrreldes sama silindriga pärast ümberjoondamist. Üle ühe aasta kahes vahetuses töötamist moodustas see erinevus ainuüksi elektrikuludes enam kui 12 000 USD. Veelgi enam, valest joondamisest tekkiv soojus sundis jahutussüsteemi rohkem töötama, lisades parasiitelektrilist koormust.

Meie meeskond ettevõttes Raydafon Technology Group Co., Limited soovitab klientidel jälgida silindri varda temperatuuri termopildi abil; varras, mis on ühelt poolt kuumem, viitab paindumisele või nihkele. Samuti võib elektriajamiga hüdropumpade voolutugevuse mõõtmine paljastada varjatud ebaefektiivsust. Seades prioriteediks joondamise, ei pikenda te mitte ainult komponentide eluiga, vaid saavutate ka otsese energiasäästu. Õige joondamine tagab, et hüdrosilinder muudab vedeliku võimsuse lineaarseks liikumiseks minimaalse kaoga – vastates sellele, miks õige joondamine on hüdrosilindri jõudluse jaoks jätkusuutlikkuse ja kasutuskulude kontekstis oluline.

4. Kuidas saab täppisjoondus pikendada hüdrosilindri kasutusiga?

Täpne joondamine on kõige kuluefektiivsem meetod mis tahes hüdrosilindri kasutusea maksimeerimiseks. Kui silinder on ideaalselt joondatud – see tähendab, et varda telg on silindri teljega kontsentriline ja kinnituspinnad on töökoormuse all paralleelsed –, muutub pingejaotus ühtlaseks. See ühtsus võimaldab igal komponendil töötada oma konstruktsiooni piires. Raydafon Technology Group Co., Limited, integreerime joondamise parimad tavad nii oma tootmis- kui ka väliteenuste protokollidesse.

Järgmine loend toob esile täppisjoondatud hüdrosilindrite elutsükli eelised ehitus-, kaevandus- ja tööstusautomaatika sektorites:

• 2x kuni 5x tihendi eluiga– puudub ebaühtlane ekstrusioon ega mikrorebenemine; varraste tihendid jäävad terveks miljoneid tsükleid.
• Varraste paindumise riski kõrvaldamine– Kui külgkoormused on kõrvaldatud, näeb varras ainult puhast survet ja pinget, säilitades sirguse lõputult.
• Stabiilne hõõrdumine ja sujuv liikumine– Pulk-libisemine ja sahin kaovad, vähendades laagrite ja juhtelementide kulumist.
• Pikemad vedeliku hooldusvälbad– Vähem metalliosakeste teke hoiab hüdraulikaõli puhtamana, pikendades filtri- ja vedelikuvahetusintervalle.
• Prognoositavad hooldusgraafikud– Ootamatu seisaku asemel saavad kasutajad planeerida kapitaalremonti pigem töötundide kui juhuslike rikete põhjal.

Meie tehas kasutab laserjoondustööriistu täpsusega 0,01 mm/m, et kontrollida paralleelsust ja kontsentrilisust iga hüdrosilindri lõplikul kokkupanekul. Samuti pakume lõppkasutajatele üksikasjalikke joondusspetsifikatsioone. Uute paigalduste puhul soovitame kontrollida järgmist: alusplaadi tasasust, tihvti paralleelsust ja silindri kinnituskonstruktsiooni keerdumise puudumist. Remondi- või remondirakenduste puhul võivad sfäärilised laagrid või isejoonduvad varda aasad korrigeerida kuni 2-kraadist kõrvalekallet, kuid need tuleb kombineerida konstruktsiooniliselt usaldusväärsete alustega.

Kasutusea mõõdetava pikenemise demonstreerimiseks vaadake allolevat tabelit, mis on saadud meie kiirendatud elutsükli katsetest standardse ühendusvarda hüdrosilindriga.

Täpse joondamise korral võib hüdrosilinder algse masina eluea kauem kesta. Ettevõttes Raydafon Technology Group Co., Limited näeme rutiinselt silindreid, mis on töötanud nõudlikes keskkondades rohkem kui 15 aastat ilma suuremate remonditöödeta – ainuüksi seetõttu, et joondamine oli paigaldamise ajal prioriteetne ja seda hooldati kapitaalremondi ajal. Seetõttu sisaldab vastus küsimusele „miks on õige joondamine hüdrosilindri jõudluse jaoks oluline” omamise kogukulude dramaatilist vähenemist, masina paremat saadavust ja ohutumat töötamist.

5. Millist rolli mängivad tootmise tolerantsid silindrite õiges joondamises?

Tootmistolerantsid määravad hüdrosilindri baasjoone joondamise potentsiaali. Isegi kui välimine kinnitus on täiuslik, võivad sisemised geomeetrilised vead, nagu silindri sirgus, varda kontsentrilisus ja kolvi ja ava kliirens, tekitada tõhusa nihke. Raydafon Technology Group Co., Limited, meie tehas järgib ISO 13715 ja ISO 2768-mk standardeid, kuid tagame, et iga hüdrosilinder väljub meie rajatisest täpselt joondusvalmis.

Joondust mõjutavad kriitilised tolerantsiparameetrid on järgmised:

• Tünni ava sirgus– Maksimaalne kõrvalekalle 0,05 mm pikkuse meetri kohta; rohkem põhjustab kolvi kallutamist.
• Varda sirgus– 0,04 mm 300 mm kohta kroomitud varraste puhul; painutatud vardad tekitavad külgkoormuse sõltumata kinnitusest.
• Kontsentrilisus varda ja kolvi kinnituskeermete vahel– Kolvi võnkumise vältimiseks peab TIR olema 0,03 mm piires.
• Kinnituspindade paralleelsus (äärik või klahv)– 0,05 mm 100 mm kohta, et vältida nurgavea ülekandumist silindri korpusele.
• Kolvi ja silindri radiaalne kliirens– Tavaliselt 0,1–0,3 mm; liigne kliirens võimendab kallet külgkoormuse all.

Meie tehas annab iga kohandatud hüdrosilindri jaoks üksikasjaliku joondamise sertifikaadi. Allpool on näidis meie keskmise koormusega silindrite seeria standardse joondamise tolerantsi aruandest.

Kliendid, kes määravad meie tehases ranged tootmistolerantsid, saavad vahetuid eeliseid: lihtsam paigaldamine, vähem joondusseibe ja pikem tihendi kasutusiga. Lisaks pakume välja joondamise konsultatsiooniteenuseid, et mõõta ja korrigeerida paigaldusest tingitud joondusvigu. Tootmiskvaliteet on õige joondamise vaikiv partner; ilma selleta ei saavuta isegi hoolikas paigaldus hüdrosilindri optimaalset jõudlust. Seega annab rangete tolerantside mõistmine ja nõudmine vastuse küsimusele: miks on õige joondamine hüdrosilindri jõudluse jaoks oluline? Kuna joondamine algab silindri seest enne, kui see teie masinasse jõuab.

Järeldus: seadke prioriteediks joondamine maksimaalse ROI jaoks

Õige joondamine ei ole valikuline lisa – see on hüdrosilindri jõudluse, ohutuse ja kulude kontrolli põhinõue. Kogu selle artikli jooksul oleme näidanud, et vale joondamine põhjustab otseselt varda paindumist, tihendi väljapressimist, energia raiskamist ja katastroofilisi rikkeid. Vastupidi, täppisjoondus pikendab tihendi eluiga, vähendab sisemist leket, alandab töötemperatuure ja mitmekordistab MTBF-i. Meie tehas Raydafon Technology Group Co., Limitedis on integreerinud igasse meie toodetavasse hüdrosilindrisse, alates standardsetest keevitatud konstruktsioonidest kuni raskeveokite teleskoopsilindriteni. Masinaomanike ja hooldusinseneride jaoks on sõnum selge: investeerige paigalduse ja perioodiliste ülevaatuste ajal joonduse kontrollimisse. Kasutage lasertööriistu, kontrollige paigalduse paralleelsust ja määrake kõrge tolerantsiga komponendid. Selle investeeringu tasuvus tuleneb vähenenud seisakuajast, väiksematest remondiarvetest ja turvalisematest tööruumidest.

Kas olete valmis optimeerima oma hüdrosilindri jõudlust? Võtke täna ühendust ettevõttega Raydafon Technology Group Co., Limitedtasuta joondamise konsultatsiooni saamiseks või meie tehase joondamise kontrollnimekirja saamiseks. Meie insenerid aitavad teil hinnata praeguseid paigaldusi ja pakkuda täppistöödeldud hüdrosilindreid, mis on ehitatud vastavalt joonduskriitilistele standarditele. Küsige hinnapakkumist või joondusteenust – lubage meil tõestada, miks õige joondamine muudab teie hüdrosüsteemi lõpptulemuse.

KKK: Miks on õige joondamine hüdrosilindri jõudluse jaoks oluline?

1. küsimus: mis on töötamise vale hüdrosilindri kõige levinum sümptom?

Kõige sagedasem sümptom on varda ebaühtlane või ebaühtlane liikumine, millega sageli kaasnevad kuuldavad piiksumised või lihvimishelid sirutamise ja tagasitõmbamise ajal. Samuti võivad operaatorid märgata ülekuumenemist silindri silindri või varda ühel küljel, varda tihendist voolavat nähtavat hüdraulikavedelikku ja koormuse all hoidejõu järkjärgulist kadumist. Raskete seadmete, näiteks ekskavaatorite puhul põhjustab valesti joondatud hüdrosilinder lisaseadme triivimise või värisemise. Meie tehase diagnostikaandmed näitavad, et 78 protsenti joondamisvigadest ilmneb esmakordselt varda tihendi lekkena 500 töötunni jooksul pärast paigaldamist.

2. küsimus: kas ma saan hüdrosilindrit ümber joondada ilma seda masinast eemaldamata?

Jah, osaline ümberjoonimine on võimalik ilma täieliku lahtivõtmiseta, kasutades laservõlli joondustööriistu või vardale paigaldatud näidikuid. Kui silinder on paigaldatud, saate kontrollida kinnitustihvtide paralleelsust ja alusplaadi tasasust. Kui aga varras on juba painutatud või silinder on löödud, tuleb silinder taastamiseks eemaldada. Raydafon Technology Group Co., Limited, pakume kohapealset joondamise kontrolli, kasutades kaasaskantavaid mõõtesüsteeme, mis võimaldab paigaldusklambreid reguleerida või sfäärilisi laagreid lisada, et parandada väiksemaid joondusi ilma rebimata.

3. küsimus: kui sageli peaksin ööpäevaringselt töötava hüdrosilindri joondamist kontrollima?

Pideva tööga rakenduste (nt terasetehased, survevalumasinad) puhul tuleks joondamist kontrollida iga 2000 töötunni või iga kuue kuu järel, olenevalt sellest, kumb saabub varem. Löökidele ja raami paindumisele alluvate liikuvate seadmete (ekskavaatorid, laadurid) puhul soovitame joondamist kontrollida iga suurema hooldusintervalli järel (1000 tundi) või pärast kokkupõrget või roomikute remonti. Meie tehase ennetava hoolduse ajakava sisaldab joondamist kui peamist kontrollpunkti, sest varajane avastamine hoiab ära progresseeruva kahjustuse, mis korrutab remondikulud viie või enama korda.

4. küsimus: millist tüüpi hüdrosilindri konstruktsioon on nihke suhtes kõige tundlikum?

Pika käiguga silindrid (käik, mis on pikem kui 10 korda ava läbimõõdust) ja ühetoimelise vedrutagastussüsteemiga silindrid on joondamise suhtes tundlikumad. Pika käiguga vardad võimendavad mis tahes nurgavigu, põhjustades kokkusurumisel varraste paindumist. Ühekordse toimega silindrid tuginevad tagasitõmbumisel raskusjõule või välistele jõududele; kõrvalekaldumine suurendab hõõrdumist punktini, kus silinder ei pruugi täielikult tagasi tõmbuda. Lisaks rikuvad PTFE-põhiste kolvitihenditega (madala hõõrdumisega, kuid rabedad) silindrid külgkoormuse mõjul kiiresti. Meie tehas soovitab lisada vahepealseid laagreid või kasutada suuremat varda läbimõõtu, kui käigu pikkus ületab 1,5 meetrit.

5. küsimus: kas õige joondamine mõjutab hüdrosilindri garantiikatet?

Jah, enamik mainekaid tootjaid, sealhulgas Raydafon Technology Group Co., Limited, nõuavad garantiinõuete kinnitamiseks tõendeid õige paigalduse joondamise kohta. Kui tõrkeanalüüs näitab tihendi väljapressimist, varda paindumist või silindri täkkeid, mis on kooskõlas määratud piirmäärasid (tavaliselt 0,2 mm käigumeetri kohta) ületava nihkega, võib garantii kehtetuks muutuda. Seetõttu pakub meie tehas joondusjuhiseid ja tasuta paigalduse kontrollnimekirju. Nende juhiste järgimine tagab, et jääte kaetud, maksimeerides samal ajal hüdrosilindri tööiga.
