PTO võll Peecon vertikaalseisiste jaoks
  • PTO võll Peecon vertikaalseisiste jaoksPTO võll Peecon vertikaalseisiste jaoks
  • PTO võll Peecon vertikaalseisiste jaoksPTO võll Peecon vertikaalseisiste jaoks

PTO võll Peecon vertikaalseisiste jaoks

Asenduskardaanvõllid PEECON vertikaalseisiste 865, 1100, 1300 ja 1500 jaoks. CAT6 konstantse kiirusega peavõll; traktoripoolsed spline valikud 1.375-6 (540 p/min), 1.375-21 (1000 p/min) ja 1.750-20 (1000 p/min); mikseripoolne sisend tavaliselt 1.750-6. Automaatne väljalülitus siduri pöördemoment 2500–3500 N·m; nihkepoltide ikked nimiväärtusega 2920 N·m. Võlli pikkust, ikke suurust, splaini kombinatsiooni ja kilbi konfiguratsiooni saab muuta joonisel. MOQ ja tarneaeg kinnitatakse tellimuse kohta, kuna need sõltuvad mudelist ja konfiguratsioonist. Saatke oma segisti mudel ja traktori jõuvõtuvõll – kinnitame jõuülekande kombinatsiooni ja teeme hinnapakkumise.

Asendusajam hulgimüük · PEECON vertikaalsegistite valik

PEECONi vertikaalsete söödamikserite hulgimüük kardaanvõll – spetsifikatsioonid, MOQ, kohandamine ja söödamikseri vahetamise aeg

Kui vertikaalse söödamikseri jõuvõtuvõlli töö rike läheb, peatub press või mikser ja asendamise otsus langeb kolm kontrolli: millist PEECON mudelit, millist spiraali traktori küljel ja millist siduri pöördemomenti suudab mikseri käigukast võta. Sellel lehel on loetletud need kolm eset nelja segistimudeliga selles vahemikus koos CV-ga võlli ja siduri osade numbrid, et saaksite enne hinnapakkumise küsimist spetsifikatsiooni kinnitada.

Hinnakujundus ja MOQTsitaadi järgi
JuhtimisaegTellimuse järgi
KohandamineJoonisepõhine
DokumendidSoovi korral

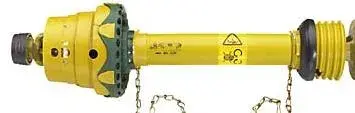

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON vertikaalse söödamiksegisti jõuvõtuvõll — CAT6 konstantse kiirusega liigend ja 2500 seeria siduri ots.

Peamised spetsifikatsioonid

  • PeavõllCAT6 konstantne kiirus
  • Traktori spline1,375-6 · 1,375-21 · 1,750-20
  • Mikseri sisendTavaliselt 1,750-6
  • Võlli pöördemoment3800 N·m nominaalne / 4200 N·m tipp
  • Siduri pöördemoment2500 – 3500 N·m
  • Nihkepoldi ike2920 N·m
  • Mikseri mudelid865 · 1100 · 1300 · 1500
  • Traktori võimsus95-200 hj minimaalselt
  • KohandaminePikkus, ike, splain, kilp

Mudelmaatriks – milline PEECONi mikser vajab millist jõuvõtuvõlli

PEECON865
  • Mahutavus865 CFT
  • Augers2
  • Min. võimsus95 hj
  • KäivitusliinCAT6 CV
  • SplineTraktoriga
PEECON1100
  • Mahutavus1100 CFT
  • Augers2
  • Min. võimsus135 hj
  • KäivitusliinCAT6 CV
  • SplineTraktoriga
PEECON1300
  • Mahutavus1300 CFT
  • Augers3
  • Min. võimsus180 hj
  • KäivitusliinCAT6 CV
  • SplineTraktoriga
PEECON1500
  • Mahutavus1500 CFT
  • Augers3
  • Min. võimsus200 hj
  • KäivitusliinCAT6 CV
  • SplineTraktoriga

Enamik selle võimsusvahemiku traktoreid kasutab 1.750-20 jõuvõtuvõlli lülitit ja enamik selle vahemiku PEECON miksereid kasutab 1.750-6 sisendit võll. Mõlemad pooled on sobitatud iseseisvalt — mikseri pool fikseeritakse segistiga, traktori pool fikseeritakse poolt traktorit. Enne tellimist kinnitage mõlemad.

CAT6 konstantse kiirusega põhivõll – koostu ja poolvõlli osade numbrid

Täielik CV koost ja poolvõlli viide CAT6 peavõlli jaoks
Traktori väljundvõll Täielik CV koosteosa number CV 1/2 võlli osanumber Rakenda pool (2500) osa number
540 p/min, 1,375" × 6 splain 392206 392206-POOL 2500-RASKEND-POOL
1000 p/min, 1,375" × 21 splain 392221 392221-POOL 2500-RASKEND-POOL
1000 p/min, 1,750" × 20 splain 392220 392220-POOL 2500-RASKEND-POOL

Täielik CV koost tarnitakse eelnevalt määritud vuukiga. Kui teil on vaja vahetada ainult üks pool, siis poolvõll osa number on see, mille tellite. Tööseadise pool on jagatud kõigi kolme traktoripoolse variandi vahel.

Siduri ja ikke valik – pöördemomendi nimiväärtused ja osanumbrid

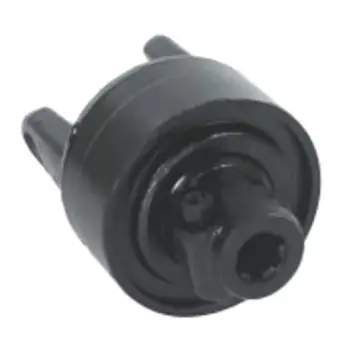

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 seeria automaatne väljalülitussidur — K64 ja K64/24 kered.
2500-seeria automaatsed väljalülitussidurid
Osa number Mudel Läbimõõt Splainid Pöördemoment
134467 K64/24 1.750 20 3500 N·m
LAF20250MDAL67 K64 1.750 20 2500 N·m
135416 K64/24 1.375 6 2700 N·m
135362 K64/24 1.750 6 2700 N·m
135986 K64/24 1.750 20 2700 N·m

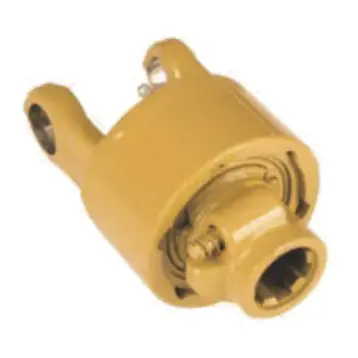

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500-seeria lõikepoltide ikked — KB61, KB61/2 ja BTL kered.
2500-seeria nihkepoldid
Osa number Mudel Läbimõõt Splainid Pöördemoment
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2920 N·m
355272 KB61/2 1.375 6 2920 N·m
4250104 KB61/2 1.375 6 2920 N·m
BTL67205610A BTL 1.750 20 2920 N·m
4250105 KB61/2 1.750 20 2920 N·m
BTL67345610A KB61 1.750 6 2920 N·m
338427 KB61/2 1.750 6 2920 N·m
392340 KB61/2 1,9375 RD 0.50 võti —

Kaks siduriperekonda ei ole kasutuses vahetatavad. Automaatsed väljalülitussidurid rakenduvad pärast libisemist uuesti, nii et need sobivad segistitele, mis kogevad käivitamisel aeg-ajalt ülekoormust. Nihkepoldi ikked ohverdavad poldi ülekoormuse korral ja need tuleb uuesti poltidega kinnitada, enne kui mikser uuesti tööle hakkab, nii et need sobivad segistitele, kus purunenud polti on lihtsam asendada kui ülekuumenenud siduripakett. Täielik viide laiema valiku kohta on aadressilKardaanvõll söödamikserite jaokslehel.

Spetsifikatsiooni üksikasjad – võll, liigend ja kilp

Võll ja liigend

Peavõll
CAT6 konstantne kiirus
Võlli materjal
Karastatud legeerteras, lihvitud
Võlli läbimõõt
φ62 mm
Liigese nurk
±45°
Laager
Nelja sfääriline rull
Nimetatud pöördemoment
3800 N·m
Maksimaalne pöördemoment
4200 N·m
Kiirusvahemik
540-1000 pööret minutis

Tihend ja kaitse

Tihendi materjal
Hüdrogeenitud nitriilkummi
Tihendi temp. ulatus
−45 °C kuni 130 °C
Tolmukate
Kolmehuuleline spiraalse laastusoonega
Kilp
Täielik katvus, kiirühendus
Traktori võimsus
80-220 hj
Segisti ühilduvus
PEECON, KUHN (20 m³ ja rohkem)
Kohandamine
Pikkus, ike, splain, kilp
Dokumentatsioon
Tarnitakse nõudmisel

Ülaltoodud spetsifikatsioonid kajastavad praegust tootmist. Mittestandardse võlli pikkuse või ikke suuruse korral joonistus juhib. Laiem valik teistele söödamikserite kaubamärkidele, sealhulgasSuurepärased söödamikserid, on kategooria lehel loetletud ja sobivussöödamikseri käigukaston eraldi lehel.

Kuidas tellimust kinnitatakse

Saada mudel ja splain

Esitage PEECONi segisti mudel (865 / 1100 / 1300 / 1500) ja traktori jõuvõtuvõlli varda suurus.

Kinnitage jõuülekanne

Tagastame sobiva CV koostu, siduriperekonna ja osanumbri kombinatsiooni.

Joonistamine ja tsitaat

Kohandatud pikkuste või ike jaoks väljastatakse joonis enne tootmist. Hinnapakkumises on loetletud MOQ ja kinnitatud konfiguratsiooni teostusaeg.

Tootmine ja lähetamine

Standardvõllid liiguvad kinnitatud graafiku alusel; kohandatud võllid liiguvad pärast joonise kinnitamist.

MOQ ja teostusaeg on esitatud tellimuse kohta, kuna need sõltuvad mudelist, splaini kombinatsioonist ja sellest, kas võll on standardne või valmistatud joonise järgi. Mitte miski sellel lehel ei kohusta fikseeritud arvu, mis ei kehtiks a erinev konfiguratsioon. TheKardaanvõlli valiklehel loetleb muud põllumajanduskategooriad.

Korduma kippuvad küsimused

Milliseid PEECON segisti mudeleid see kardaanvõll katab?

865, 1100, 1300 ja 1500. Traktori minimaalne võimsus on vastavalt 95 hj, 135 hj, 180 hj ja 200 hj, nagu on loetletud ülaltoodud mudelimaatriksis. Kõik neli töötavad CAT6 konstantse kiirusega peavõlliga.

Millist splaini kasutatakse traktori ja segisti poolel?

Enamik selle vahemiku traktoreid kasutab 1,750-20 splaini ja enamik segisteid 1,750-6 sisendvõlli. Saadaval on ka traktoripoolsed valikud 1.375-6 (540 p/min) ja 1.375-21 (1000 p/min). Traktori pool ja mikseri pool sobitatakse üksteisest sõltumatult – kinnita mõlemad enne tellimist.

Mis on võlli ja siduri pöördemoment?

CAT6 peavõll on hinnatud 3800 N·m pidevaks ja 4200 N·m hetkeliseks tippväärtuseks. Seeria 2500 automaatsed väljalülitussidurid on vahemikus 2500 N·m kuni 3500 N·m. Nihkepoltide ikked on 2920 N·m.

Kas saate tarnida mittestandardse võlli pikkuse või ike?

Jah. Võlli pikkust, ikke suurust, splaini kombinatsiooni ja kilbi konfiguratsiooni saab muuta joonisel. Saada olemasoleva šahti mõõdud või eskiis, millele on märgitud vuugikeskused ja me kinnitame teostatavuse.

Mis on MOQ ja tarneaeg?

MOQ ja tarneaeg kinnitatakse tellimuse kohta. Need sõltuvad mudelist, splaini kombinatsioonist ja sellest, kas võll on standardne või valmistatud joonise järgi. Saatke oma segisti mudel ja traktori jõuvõtuvõlli spline ning me väljastame hinnapakkumise, milles on loetletud selle konfiguratsiooni MOQ ja teostusaeg.

Küsige oma PEECON-mikseri jaoks pakkumist

Saatke oma PEECON segisti mudel (865 / 1100 / 1300 / 1500) ja traktori jõuvõtuvõlli otsa suurus (1.375-6, 1.375-21 või 1,750-20). Kinnitame jõuülekande kombinatsiooni ja osa numbri ning väljastame MOQ ja teostusajaga pakkumise selle konfiguratsiooni jaoks. Kohandatud pikkused ja ikked on esitatud joonise vastu.
