Tooted
Traktori juhtimine ja taga tõstetavad hüdrosilindrid
  • Traktori juhtimine ja taga tõstetavad hüdrosilindridTraktori juhtimine ja taga tõstetavad hüdrosilindrid
  • Traktori juhtimine ja taga tõstetavad hüdrosilindridTraktori juhtimine ja taga tõstetavad hüdrosilindrid

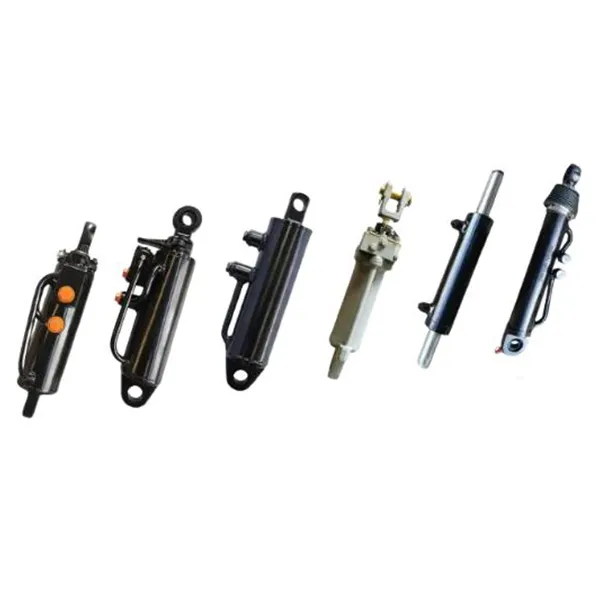

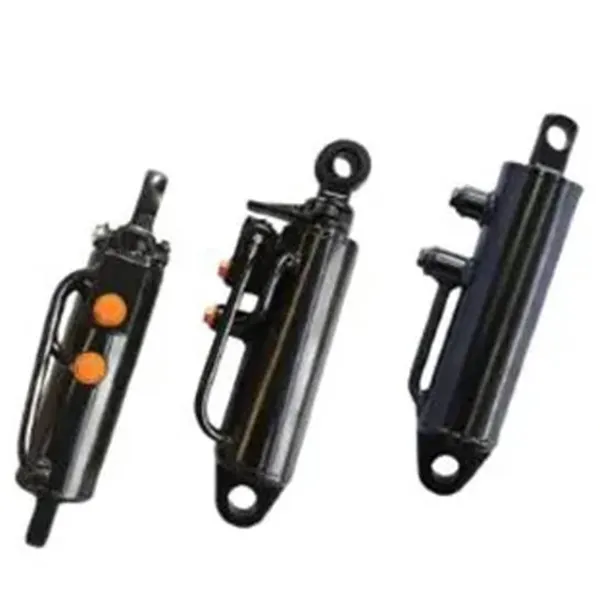

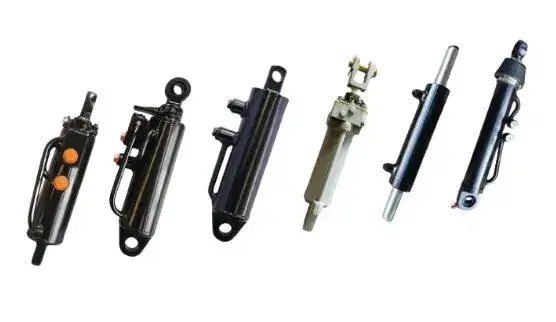

Traktori juhtimine ja taga tõstetavad hüdrosilindrid

Traktori rooli- ja tagatõste hüdrosilindrid — 7 standardmudelit, mille ava läbimõõt 40–80 mm, varras 20–35 mm, käik 120–200 mm ja paigalduskaugus 301–532 mm. Tagumiste tõstetega mudelite hulka kuuluvad 800.55A.01 asendus- ja vasak-parem paarid kahesilindriliste hoovade jaoks; esiteljega juhitavad mudelid kasutavad ratta kiiremaks reageerimiseks lühemat käiku. Silindri korpused on paksendatud legeerterasest karastatud, lihvitud varda ja tolmupuhastiga peatihendi ees. Saatke oma vana silindri mudel või selle ava, käik ja paigalduskaugus – kinnitame sobiva mudeli ja tagastame tehasehinna 24 tunni jooksul.

OEM-i vahetus · Põllumajanduse hüdraulika

Traktori juhitavad ja tagant tõstetavad hüdrosilindrid – 7 mudelit, läbimõõt 40–80 mm, kinnitus 301–532 mm

Traktori hüdrosilinder annab põllul rikke ühel kolmest põhjusest: ava on tõstmiseks liiga väike koormus, varda tihend ei suuda tolmu ja läga vastu pidada või paigalduskaugus ei vasta teie hoovastikule juba on. Sellel lehel on loetletud seitse standardmudelit, mis hõlmavad esitelje roolimist ja tagumist kolmepunkti tõstmist tavalistel traktoriplatvormidel, kusjuures iga jaoks on märgitud ava, varras, käik ja paigalduskaugus, et saaksite sobitada asendamine enne tellimist.

7Standardmudelid
40-80 mmPuuri läbimõõt
20-35 mmVarda läbimõõt
120-200 mmInsult
301–532 mmPaigalduskaugus
2Funktsioonide tüübid
KohandatudPuur, löök, pordid

Mudelitabel – ava, varras, käik ja paigalduskaugus

Seitse standardmudelit traktori taga tõstmiseks ja esitelje juhtimiseks
Mudel Ava (mm) Varras (mm) Löök (mm) Paigalduskaugus (mm) Funktsioon
HSG55/32×125-324 55 32 125 324 Traktori tagumine tõstesilinder (vasak/parem paar)
HSG63/32×125-324 63 32 125 324 Traktori tagumine tõstesilinder (vasak/parem paar)
HSG63/35×120-301 63 35 120 301 Traktori tagumine tõstesilinder (vasak/parem paar)
HSG80/32×200-532 80 32 200 532 800.55A.01 tagumine tõstesilinder
HSG40/20×175-323 40 20 175 323 Traktori esitelje roolisilinder
HSG40/25×176-520 40 25 176 520 Traktori esitelje roolisilinder
HSG50/30×175-465 50 30 175 465 Traktori esitelje roolisilinder

Joonistamiseks saab valmistada ka muid ava, varda, käigu ja paigalduskauguse kombinatsioone. Kui teie ühendus kasutab a erineva tihvti läbimõõduga või pordi nurga all, saatke mõõtmed ja me kinnitame sobiva silindri enne tootmine.

Spetsifikatsiooni kokkuvõte funktsioonide kaupa

Mis muutub tagatõste ja roolirühma vahel
Funktsioonirühm Puurrada Rod Range Löögivahemik Tüüpiline kasutus
Tagumised tõstesilindrid 55-80 mm 32-35 mm 120-200 mm Kolmepunktiline ühendus, raske tööseadme tõsteseade, 800.55A.01 vahetus
Esitelje roolisilindrid 40-50 mm 20-30 mm 175-176 mm Hüdrostaatiline rool esisillal, tihedad pöörded põlluotstel

Tagatõstega mudelid kasutavad suuremat ava, kuna tõstekoormus kandub transpordi ajal silindrivardale. Roolimudelid kasutavad väiksemat ava ja pikemat käiku, et muuta ratta kaldenurka väiksema voolu korral kiiremini.

Mis on oluline, kui vahetate traktori silindri

01

Ava suurus määrab tõstejõu

Tõstejõud on ava pindala korrutatud hüdraulilise rõhuga. 55 mm avaga tagatõste silinder ja 80 mm samal traktoril töötav silinder ei anna sama tõstevõimet. Kui oled kulunud silindri väljavahetamine ja tööseade on muutunud aeglaseks, kontrollige ava ja varda mõõtmeid vastu lauda, enne kui eeldate, et pump on vigane. Thetraktori hüdrosilindridkategooria lehel on laiem valik, kui ükski seitsmest mudelist ei vasta teie seosele.

02

Varda pinna ja tihendi kvaliteet määravad kasutusea

Traktori silinder töötab tolmus, lägas ja väetispritsis. Varras on esimene pind, mis kannatab: kui auk algab, ei suuda huuletihend vastu pidada ja õli voolab klaasipuhastist mööda. See silinder kasutab karastatud, mitmekihilise korrosioonivastase kattega maandusvarras, mis on ühendatud põhitihendi ees oleva tolmupuhastiga, nii et abrasiivsed osakesed peatatakse enne, kui nad jõuavad tihendushuuleni. Täpsemalt roolikülje kohta vt arooli hüdrosilinderlehel.

03

Paigalduskaugus peab vastama ühendusele, mitte mudeli nimele

Kaks silindrit võivad jagada sama ava ja käiku, kuid kasutada erinevaid suletud keskusi. Kui paigalduskaugus on vale, ei saavuta hoovastik täielikku tõusu või langeb põhja enne tööseadise tõstmist. Tabel ülal on märgitud iga mudeli paigalduskaugus, sest see on mõõde, mis otsustab, kas silindri poldid kinni. Tõstetööde jaoks, mis asuvad väljaspool kolmepunktilist hoobasid, onhüdrauliline tõstesilinderulatus hõlmab pikemaid lööke ja suuremat tonnaaži.

04

Pordi asukoht ja tihvti suurus on kohandamispunktid

Kui traktor on vanem või imporditud, ei pruugi originaalsilindrit enam saadaval olla. Pordinurk, port keerme, tihvti läbimõõtu ja silmalaiust saab reguleerida nii, et need sobiksid olemasoleva ühenduslüliga, nii et silinder sobib ilma traktorit muutmata. Saada foto või eskiis vanast silindrist, millele on märgitud mõõdud ja meie kinnitab, kas standardmudel töötab või on vaja modifitseeritud mudelit. Sirvige koguhüdrosilinderkataloogi jaoks muud mobiilsed ja põllumajanduslikud rakendused.

Kus neid silindreid kasutatakse

Tagumine kolmepunkti tõste

Adrad, äkked, külvikud ja pressid, mis on varustatud tagumise hoovastikuga. Vasak- ja parempoolsed silindrid tarnitakse paarina, kui traktoril on kaks tõstesilindrit.

Esitelje juhtimine

Hüdrostaatiline juhtimine traktoritel, mis kasutavad üle esitelje kahepoolse toimega silindrit. Lühem käik, kiirem reaktsioon, tihedam pöörderaadius pöörderibal.

OEM asendus

Otsene asendus 800.55A.01 ja tavaliste HSG-seeria osanumbrite jaoks. Paigalduskaugust ja pordi asendit kontrolliti enne lähetamist originaaliga võrreldes.

Eritellimusel valmistatud põllumajanduslikud ehitised

Spetsiaalsed kombainid, pritsid ja laadurid, mis vajavad ebastandardset ava, käigu või varda otsa. Toodetud joonisele sama tihendi ja varda töötlusega.

Sobitage silinder oma traktori hoovastikuga

Saatke oma vana silindri mudeli number või ava, varras, käik ja kinnituskaugus. Me teeme kinnitage sobiv mudel, kontrollige pordi ja tihvti mõõtmeid ning tagastage tehase otsepakkumine – tavaliselt 24 tunni jooksul. Soovi korral on saadaval kohandatud ava ja käik.
