Kraana Luffing hüdrauliline silinder
  • Kraana Luffing hüdrauliline silinderKraana Luffing hüdrauliline silinder
  • Kraana Luffing hüdrauliline silinderKraana Luffing hüdrauliline silinder

Kraana Luffing hüdrauliline silinder

Raydafon crane luffing hüdrosilinder on liikurkraanade ja sadamamasinate noolenurga juhtsilinder. Etalonmudel ZXSTC1000S.2.5-00: Φ320 ava, Φ280 varras, käik 4000 mm, paigalduskaugus 4750 mm, töörõhk 32 MPa, 3000 kN reaalajas dünaamiline tõukejõud, ühiku kaal 1522 kg. Korpus on 7-käigulise stantsiga sepistatud lennunduskvaliteediga ülitugevast legeerterasest, kahekordselt vanandatud, et stabiliseerida tõmbetugevus üle 1250 MPa. Kolmekordne progressiivne tihend Saksamaalt imporditud perfluoroeeterkummist komposiitrõnga ja 5 μm astmelise tolmuhuulega. Integreeritud elektrohüdrauliline servo ±0,03 mm magnetostriktiivse asendi tagasisidega 0,08 mm/s ülimadala kiirusega stabiilsuse tagamiseks. 5000-tunnine hooldusvaba tsükkel. Kohandatud ava Φ50-500 mm, soolapihustus- ja tolmukindel. MOQ 5 ühikut, 45-60 päeva hulgi tarneaeg. Saatke hinnapakkumise saamiseks kraana mudel, tõukejõu nõue ja kogus.
Crane Luffing · Mudel ZXSTC1000S.2.5-00

Kohandatud kraanade hüdrauliline silinder autokraanade ja sadamamasinate jaoks – OEM-tootja otsevarustus

Kraanat tõstev hüdrosilinder juhib autokraanade noolenurka. Raydafon ehitab selle kahekordse toimega mitmeastmelise teleskoopkonstruktsiooniga, mis ulatub pika vahemaa taha ja tõmbub kompaktselt sisse. Korpus on 7-käigulise stantsiga sepistatud lennundusklassi ülitugevast legeerterasest ja topeltvanandatud, et stabiliseerida tõmbetugevus üle 1250 MPa. Kolmekordne progresseeruv tihendus ja magnetostriktiivne servomoodul vastavad sadama- ja tuuleenergia töötsüklite soolapihustus-, tolmu- ja täpsusnõuetele.

3000 kN Reaalajas dünaamiline tõukejõud
32 MPa Töörõhk
Φ320 × Φ280 Puur × varras
4000 mm Insult
5000 h Hooldusvaba
Võrdlusmudel

ZXSTC1000S.2.5-00 — täielik spetsifikatsioon

Etalonmudel on tõeline tootmiskonfiguratsioon, mida kasutatakse raskete tõstetega liikurkraanade vooluringide jaoks. Kohandatud puur ja käik on saadaval samas joonistusprotsessis.

Silindri nimi Joonise number Puur ΦD Varras Φd Insult S Installige. L Surve Port Kaal
Luffing hüdrosilinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27 × 2
4-G1/4
1522 kg

Erineva tõukejõu või paigaldusmustriga kraanaahelaid saab toota vastavalt teie joonisele. Saatke kraana mark ja mudel, vajalik tõukejõud ja paigaldusjoonis. Mobiilkraana silindrite laiema valiku kohta vaadakeMobiilkraana hüdrosilindridkategooria.

Tehniline sügavsukeldumine

Neli tehnoloogiat, mis muudavad selle silindri erinevaks

01

Täisseisundis adaptiivne koormuse juhtimine

Silindri korpus on sepistatud lennunduskvaliteediga materjalist. Raydafon kasutab kohandatud ülitugevat legeerterast, mis läbib seitse stantsimiskäiku ja seejärel kahekordse vananemise kuumtöötluse. Topeltvanandamine stabiliseerib materjali struktuuri, nii et tõmbetugevus püsib üle 1250 MPa. Pidevate tõstetsükleid töötavate 3000 kN tõukejõu silindrite puhul hoiab see tera struktuur see, mis hoiab väsimuse eluea stabiilsena 32 MPa rõhu all.

≥1250 MPa tõmbetugevus
02

Mikronitasemel täpne servojuhtimine

Raydafoni insenerimeeskond töötas välja integreeritud elektrohüdraulilise servomooduli, mis asendab traditsioonilise eraldiseisva klapi juhtimise seadistuse. Klapirühmas kasutatakse lennundusklassi servoklappide südamikke ja magnetostriktiivset nihkeandurit ±0,03 mm täpsusega. See kombinatsioon toetab ülimadala kiirusega stabiilset tööd kiirusel 0,08 mm/s, nii et operaator saab peenlaadimise ajal positsioneerida ilma libisemise või ülelöögita.

±0,03 mm anduri täpsus
03

Pikaajaline äärmuslik keskkonnakaitse

Sadamamasinad näevad soolapritsi erosiooni. Metallurgiaseadmed näevad kõrge temperatuuriga tolmu. Raydafon ehitas mõlema jaoks kolmekordse progressiivse tihenduskaitsekonstruktsiooni. Peatihend on Saksamaalt imporditud perfluoroeeterkummist komposiitrõngas, millel on kahesuunaline rõhu kompenseerimine. Keskmine kiht kasutab astmelist tolmuhuuli, mis püüab kinni tahked osakesed, mis on suuremad kui 5 μm. Reostusvastane võime on 40% kõrgem kui traditsioonilisel ühehuulelisel tihendil. Kombineeritud tsükkel on hinnanguliselt 5000 tundi hooldusvaba.

5 μm tolmuhuul
04

Energiatõhusalt optimeeritud hüdrosüsteem

Raydafoni energiasäästlik disain tuleneb ehitusmasinate tegelikult töötamise analüüsist. Diferentsiaalamplituudi ahel vähendab hüdraulikaõli ringlusmahtu 35% koormuseta tingimustes. Koos suure kasuteguriga püsimagnetiga sünkroonmootoriga pumbarühmaga langeb süsteemi kõikehõlmav energiatarve traditsioonilise lahendusega võrreldes 28%. 8-tunniste vahetustega kraanal tähendab see mõõdetavat kütuse- või akukulu vähenemist.

-28% süsteemi energia

Miks Raydafon Crane Luffing hüdrosilindrid

A

20 aastat hüdraulika valdkonnas

Raydafon on hüdrosilindreid tootnud kaks aastakümmet. Insenerimeeskond arendab silindrit, servomoodulit ja tihendisüsteemi ettevõttesiseselt, nii et spetsifikatsioonide muudatusi käsitletakse lähtekohas, mitte välistarnijate kaudu.

B

Täielik kontroll sepistamisest kokkupanekuni

Kere sepistamine, kuumtöötlemine, lihvimine, kroomimine, tihendi kokkupanek ja survekatse kõik toimuvad Raydafoni tehases. See hoiab jälgitavuse puutumatuna ja vähendab mitmelt tarnijalt saadavat partiide erinevust.

C

Otsene tehasehind

Müüakse otsemüügi mudeli alusel. Võrreldav jõudlus ligikaudu 60% Euroopa ja Ameerika kaubamärkide kuludest samal spetsifikatsioonitasemel. Tehase ja ostja vahel kauplemismarginaali ei lisandu.

D

Täielik kohandamine

Silindri ava läbimõõduga Φ50 mm kuni Φ500 mm saab valmistada eritellimusel. Käigukäik, paigalduskaugus, pordi tüüp ja paigaldusmuster toodetakse vastavalt teie joonisele, nii et mittestandardseid kraanamudeleid saab täpselt sobitada.

E

Valideeritud sadama ja tuuleenergia tingimustes

Kolmekordne tihendussüsteem ja servomoodul on ehitatud sadamaseadmete soolapihustamise ja tuulejõuga raskete tõstetingimuste jaoks. Disain on suunatud tegelikele töökohtadele, mitte laboritingimustele.

F

OEM-i tugi

Saatke kraana mark ja mudel või joonise number. Raydafon pöördprojekteerib, proovib ja tsiteerib kohandatud partii samal joonisel. Toetab oma kaubamärgiga pakendeid OEM-klientidele.

Mõõtmete joonised

Crane luffing hydraulic cylinder dimension drawing
Paigaldamise ülevaade — ava/varda liides, pordi asend ja paigaldusmuster
Crane luffing hydraulic cylinder product view
Tootevaade — silindri korpuse ja varda koost
Crane luffing hydraulic cylinder detail
Pordi ja tihendi detail — 2-M27×2 pluss 4-G1/4 liides
Crane luffing hydraulic cylinder application
Rakenduse viide – paigaldatud liikurkraana vooluringile

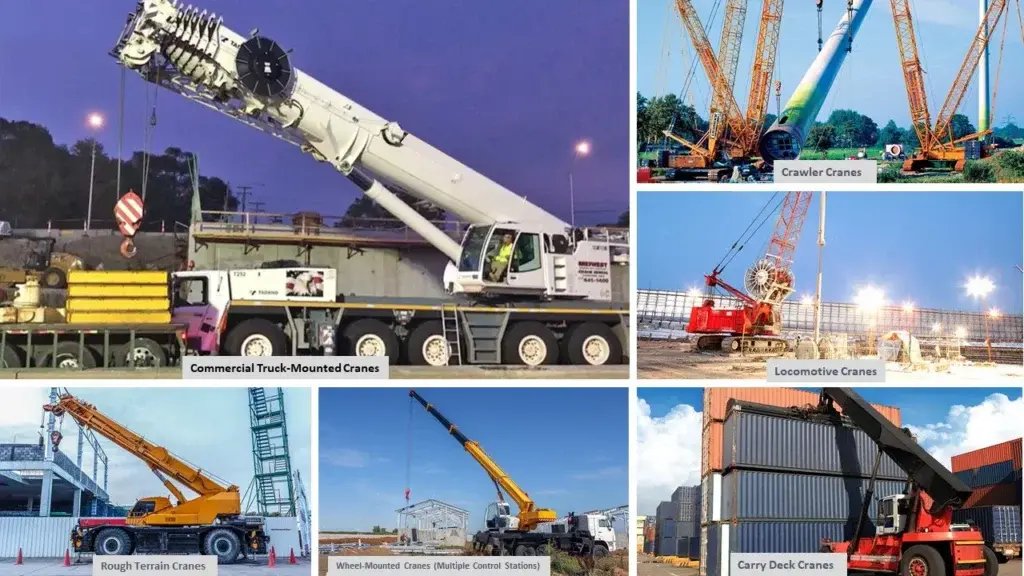

Kus kasutatakse Crane Luffing hüdraulilisi silindreid

01

Autokraanad

Poomi nurga juhtimine veoautodele ja maastikuautodele paigaldatavatel kraanadel. Saab hakkama tõukejõuga, mis on vajalik noole tõstmiseks ja täiskoormusel hoidmiseks.

02

Sadamatehnika

Laevalt kaldale ja õuekraanad soolapihustuskeskkondades. Kolmekordne progresseeruv tihend ja kõva kroomimine pikendavad hooldustsüklit rannikualal.

03

Tuuleenergia seadmed

Paigaldus- ja hoolduslaevade kraana noole libistamine. Kõrge tõukejõu stabiilsus ja mikronitasemel servojuhtimine avamere täpseks positsioneerimiseks.

04

Rasketehnika ja metallurgia

Tööstuslikud tõsteseadmed kõrgel temperatuuril ja tolmustes tingimustes. Energiasäästuahel vähendab kütuse- või akukulu pikkadel vahetustel.

Tellimuse spetsifikatsioonileht

Võrdlusmudel
ZXSTC1000S.2.5-00
Reaalajas dünaamiline tõukejõud
3000 kN
Töörõhk
32 MPa
Puuri läbimõõt
Φ320 mm (saadaval kohandatud Φ50–500 mm)
Varda läbimõõt
Φ280 mm
Insult
4000 mm
Paigalduskaugus
4750 mm
Ühiku kaal
1522 kg
Port / liides
2-M27 × 2 pluss 4-G1/4
Keha sepistamine
7-käiguline pressitud sepistatud lennundusklassi legeerteras, kahekordselt vanandatud tõmbetugevuseni ≥1250 MPa
Servo juhtimine
Integreeritud elektrohüdrauliline servo, magnetostriktiivne andur ±0,03 mm täpsusega, ülimadal kiirus 0,08 mm/s
Tihendamine
Kolmekordne progresseeruv tihend, Saksamaa perfluoroeeterkomposiit põhirõngas, 5 μm astmeline tolmuhuul
Energiasääst
Diferentsiaalamplituudi ahel, 35% väiksem õliringlus tühikäigul, 28% väiksem süsteemi energiatarve
Hooldustsükkel
5000 tundi hooldusvaba
Kohandamine
Täisspetsiifiline kohandatud ava Φ50-500 mm, OEM-pakend ja privaatne etikett
MOQ
5 ühikut mudeli kohta
Mass teostusaeg
45-60 päeva pärast sissemakse ja joonise kinnitamist
Hinnapakkumise alus
Kraana mudel ja tonnaaž, tõukejõu nõue, ava/käigu spetsifikatsioon, pordi suurus, kogus, sihtsadam

Kuidas teie tellimus Raydafoni kaudu liigub

  1. 01

    Rakenduse lühikirjeldus

    Saada kraana mudel ja tonnaaž, nõutav tõukejõud, puuraugu/käigu spetsifikatsioon, pordi suurus, kogus ja sihtsadam.

  2. 02

    Mudeli valik ja pakkumine

    Raydafon kinnitab, kas võrdlusmudel sobib või on vaja kohandatud konstruktsiooni. FOB Ningbo noteering väljastatakse tarneajaga.

  3. 03

    Joonise kinnitamine

    Kohandatud konstruktsioonide jaoks pöördprojekteerib Raydafon OEM-osa, toodab näidise ja kinnitab ostjaga ava, käigu, paigalduskauguse ja pordi mõõtmed.

  4. 04

    Sepistamine ja kuumtöötlus

    7-käiguline stantsimine ja topeltvananemine kuumtöötlus stabiliseerivad kere tõmbetugevusele üle 1250 MPa. Järgnevad hoonimine ja kõva kroomimine.

  5. 05

    Kokkupanek ja rõhukatse

    Kolb, tihendid, servomoodul ja puhver on kokku pandud. Silinder on survetestitud 32 MPa juures ja käigutestitud sujuvuse ja servoreaktsiooni osas.

  6. 06

    Pakkimine ja saatmine

    Silindrid on pakendatud tugevdatud puitkastidesse, millel on roostevastase õli ja kaitsvad otsakorgid. Tarnitakse meritsi, õhu- või ekspressposti teel koos pakkimisnimekirja, arve ja kontrolliaruandega.

Dokumentatsioon ja kvaliteeditugi

  • ✓
    Materjali sertifikaat

    Korpuse legeeritud terasest sertifikaat, kahekordse vananemise kuumtöötlemise rekord, iga saadetisega kaasas oleva tihendi segu andmeleht.

  • ✓
    Survetesti aruanne

    Iga silinder on enne pakkimist testitud rõhuga 32 MPa. Registreeritakse leke, käigu sujuvus, servo reaktsioon ja pordi sobivus.

  • ✓
    Mõõtmete ülevaatuse protokoll

    Puur, varras, käik, paigalduskaugus ja pordi mõõtmed on registreeritud vastavalt tellitud spetsifikatsioonile või kliendi joonisele.

  • ✓
    Ekspordi pakkimine

    Tugevdatud puidust korpus roostevastase õli ja kaitsvate otsakatetega. Suured silindrite partiid alustele asetatud ja rihmadega mereveoks.

Korduma kippuvad küsimused

Mis on kraana hüdrosilindrit luhviv?

Kraana hüdrosilinder on hüdrauliline komponent, mis reguleerib autokraana noole nurka. Luffing viitab noole tõstmisele või langetamisele ja silinder juhib seda liikumist läbi kahepoolse toimega mitmeastmelise teleskoopkonstruktsiooni. See on üks autokraanade südamikusilindreid koos vastukaalu silindri ja tugijala silindriga.

Mis on võrdlusmudel ja selle tõukejõud?

Etalonmudel on ZXSTC1000S.2.5-00 3000 kN reaalajas dünaamilise tõukejõu, 32 MPa töörõhu, Φ320 mm ava, Φ280 mm varda, 4000 mm käigu, 4750 mm paigalduskauguse ja 1522 kg ühiku kaaluga. Raydafon toetab OEM-kraanabrändide jaoks kohandatud ava ja käiku.

Millist materjali ja sepistamisprotsessi kasutatakse?

Silindri korpus on 7-käigulise stantsiga sepistatud lennunduskvaliteediga ülitugevast legeerterasest, seejärel kahekordselt vanandatud, et stabiliseerida tõmbetugevus üle 1250 MPa. See sepistamisprotsess parandab tera struktuuri ja väsimuse eluiga võrreldes tavapärase valu või varraste töötlemisega, mis on oluline 3000 kN tõukejõuga silindri puhul, mis töötab pidevate tõstetsüklitega.

Kui täpne on servo juhtimine?

Raydafon kasutab integreeritud elektrohüdraulilist servomoodulit, millel on lennundusklassi servoklappide südamikud ja magnetostriktiivne nihkeandur ±0,03 mm täpsusega. See toetab ülimadala kiirusega stabiilset tööd kiirusel 0,08 mm/s, nii et operaator saab poomi täpselt positsioneerida ilma libisemiseta.

Kuidas kolmekordne tihendussüsteem töötab?

Kolmekordsel progresseeruval tihendusstruktuuril on kolm kihti. Peatihend on Saksamaalt imporditud perfluoroeeterkummist komposiitrõngas, millel on kahesuunaline rõhu kompenseerimine. Keskmine kiht kasutab astmelist tolmuhuuli, mis püüab kinni tahked osakesed, mis on suuremad kui 5 μm. Väliskiht pakub klaasipuhasti täiendavat kaitset. Reostusvastane võime on 40% kõrgem kui ühe huulega tihendil.

Mis on energiasäästumehhanism?

Raydafon kasutab uuenduslikku diferentsiaalamplituudiahelat, mis vähendab hüdraulikaõli ringlusmahtu 35% koormuseta tingimustes. Koos suure kasuteguriga püsimagnetiga sünkroonmootoriga pumbarühmaga vähendatakse süsteemi kõikehõlmavat energiatarbimist traditsioonilise lahendusega võrreldes 28%.

Mis on hooldustsükkel ja kohandamisvahemik?

Silinder on mõeldud 5000-tunniseks hooldusvabaks tsükliks soola- ja tolmukeskkonnas. Raydafon toetab silindrite ava läbimõõdu täielikku kohandamist vahemikus Φ50 mm kuni Φ500 mm, lisaks OEM-pakendit ja eramärgistust. MOQ on 5 ühikut mudeli kohta.

Kuidas pakkumist küsida?

Saatke oma kraana mudel ja tonnaaž, nõutav tõukejõud, ava/käigu spetsifikatsioon, pordi suurus, kogus ja sihtsadam. Raydafon kinnitab mudeli või kujundab kohandatud konstruktsiooni, seejärel pakub FOB Ningbo pakkumist koos tarneaja ja pakkimise üksikasjadega.

Kas olete valmis hankima kohandatud kraanade hüdraulilisi silindreid?

Saatke oma kraana mudel ja tonnaaž, vajalik tõukejõud, ava/käigu spetsifikatsioon ja tellimuse kogus. Raydafon kinnitab mudeli või kujundab kohandatud konstruktsiooni, seejärel pakub FOB Ningbo pakkumist koos tarneaja ja pakkimise üksikasjadega.
