PGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoks
  • PGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoksPGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoks
  • PGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoksPGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoks

PGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoks

PGA-seeria tiguajamiga planetaarkäigukastid on ehitatud TMR söödamikseritele ja söödasööturitele, mida käitatakse traktori 540 p/min jõuvõtuvõllilt. Pidev pöördemoment töötab vahemikus 3810 N·m (PGA-502) kuni 42 000 N·m (PGA-4203/4204), suhetega 11,1:1 kuni 662,8:1 ja standardsete 1"3/8 Z6 või 1"3/4 Z20 sisendsliinidega. Hammasrattad ja võllid on ülitugevast legeerterasest, gaas on karbureeritud umbes HRC58 hambapinna kõvadusega; ühes tükis malmist korpuses on IP65 topelttihendus tolmu, läga ja mahapesemise jaoks. Tootnud Raydafon oma ISO 9001 töökojas Ningbos, Hiinas, OEM-segistite ehitajatele ning asendusseadmena farmidele ja edasimüüjatele. Kohandatud suhted, väljundäärikud ja paigalduspinnad on valmistatud joonise järgi. Kinnitatud valiku ja hinnapakkumise saamiseks saatke oma mikseri mudel või joonis 24 tunni jooksul.

PGA-seeria tiguajamiga planetaarkäigukast söödamikseri jaoks

540 p/min jõuvõtuvõlliga töötav planetaarreduktor TMR-segistitele ja söötmisseadmetele, mis tagab 3810–42 000 N·m pideva pöördemomendi suhetega 11,1:1 kuni 662,8:1. Malmist korpus, karbureeritud legeerterasest hammasülekanne, topelttihend ja IP65 kaitse igapäevaseks tööks tolmu, muda ja pesu korral.

  • 3 810–42 000Pidev pöördemoment (N·m)
  • 11,1:1–662,8:1Saadaolevad suhted
  • 540 pööret minutisNimetatud sisendkiirus
  • IP65Tolmu- ja veekaitse

PGA-seeria tiguajamiga planetaarne käigukast söödamikserite ja TMR-vagunite jaoks

PGA-seeria on tiguajam, mis asub traktori jõuvõtuvõlli ja söödamikseri segamiskruvi vahel. Traktori 540 p/min sisend väheneb planetaarse astme kaudu madala ja suure pöördemomendiga pöörlemiseni, mida tigu vajab silo, heina ja kontsentreerimise tõstmiseks ja voltimiseks ilma seiskumiseta. Kuna koormuse teekond on jagatud mitme planeedi käigu vahel, jääb ajam piisavalt kompaktseks, et kinnitada segisti esi- või külgplaadile, tekitades samal ajal pidevat pöördemomenti 3810 N·m väikseimal mudelil kuni 42 000 N·m suurimal mudelil.

Raydafon ehitab PGA-seeriat Hiinas Ningbo linnas oma töökojas ISO 9001 kvaliteedisüsteemi alusel ning tarnib seda söödamikserite ja söötmismasinate tootjatele OEM-seadmena ning edasimüüjatele asenduskäigukastina. Kui teie masin on jõuvõtuvõlliga, siduge see aKardaanvõll söödamikserite jaoks; kui teie mikser kasutab planeedi asemel kaldfaasi, võrrelgesöödamikseri käigukastvahemikus samal saidil.

Mis on tiguajamiga planetaarkäigukast ja kuidas see töötab?

Tiguajamiga planetaarkäigukast on koaksiaalne reduktor, milles päikeseülekanne käitab mitut planeedi hammasratast, mis pöörlevad planeedikanduri sees. Seetõttu edastatakse pöördemoment ühe paari asemel korraga mitme hambakontakti kaudu, mistõttu suudab planetaarüksus lühikeses ümaras korpuses kanda rasket mikserikoormust ja miks see peab vastu löökidele, mis tekivad täistigu külmutatud või tihendatud söödaga käivitumisel.

Söödumikseris on järjestus sirgjooneline: traktori jõuvõtuvõll 540 p/min juures, planeedi vähendamine umbes 5–50 p/min tigu võlli juures ja pöördemomendi korrutamine, mis võimaldab suhteliselt väikesel traktoril suurt segamiskruvi pöörata. See on ka põhjus, miks PGA-seeriat valivad väiketraktoreid kasutavad farmid – lisapöördejõudu annab käigukast, mitte traktor. Sama põhimõte kehtib ka silo- ja biogaasijaamade söötjate kohta, kus pidev madalal kiirusel pöörlemine on olulisem kui tippkiirus.

Tehnilised andmed ja mudelivalik

Kõigi mudelite sisendkiirus on 540 pööret minutis. Iga veeru vaatamiseks kerige tabelit külili.

Mudel Pidev pöördemoment (N·m) Maksimaalne pöördemoment (N·m) Suhe i Sisendvõll
Ühe- ja kaheastmelised mudelid
PGA-502 3810 7 620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8500 17 000 16.8–30.6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1"3/4 Z20
PGA-2502 23 780 48 000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30 760 61 520 25,7–84,4 1"3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Suure suhtega mudelid suurte vertikaalsete segistite ja biogaasi etteandeseadmete jaoks
PGA-1603 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23 780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30 760 61 520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Max pöördemoment on vahelduv tipp, mille käigukast koormatud teo käivitamisel vastu võtab; pidev pöördemoment on katkematu segamistöö väärtus.
  • Näidatud sisendvõlli valikud on standardsed 1"3/8 Z6 ja 1"3/4 Z20 jõuvõtuvõlli profiilid. Muid splaine, ava suurusi ja väljundääriku mõõtmeid saab töödelda vastavalt teie joonisele.
  • Antud kaadri jaoks loetletud vahemikust väljapoole jäävaid suhteid saab mõnikord saavutada etappide kombineerimisega – saatke vajalik väljundkiirus ja me kinnitame.

Kuidas valida mikseri jaoks õige PGA mudel

  1. Sobitage raam traktori võimsuse ja teo suurusega.Väikesed 40–80 hj mikserid töötavad tavaliselt PGA-502 või PGA-1002/3; keskklassi 80–150 hj TMR vagunid kasutavad tavaliselt PGA-1602/3 kuni PGA-2502; suured vertikaalsed segistid ja biogaasi söötjad liiguvad kuni PGA-3004 või PGA-4204.
  2. Kontrollige pidevat pöördemomenti oma kohustuste suhtes.Võrrelge segisti vajalikku tigu pöördemomenti tabelis oleva pideva näitajaga, mitte tippväärtusega. Tippväärtus on käivitusruumi, mitte tööreiting.
  3. Kinnitage sisendvõll.Enamik Euroopa ja Põhja-Ameerika traktoreid kasutavad 1" 3/8 Z6 kiirusel 540 p / min, samas kui suuremad masinad kasutavad 1" 3/4 Z20. Vale splain on kõige levinum tellimisviga, mida näeme.
  4. Kontrolli kinnitust ja õlitaset.Kinnitage poldi muster, väljundäärik ja õlitäite asend vastu segisti raami, nii et seade on juhendis määratud nurga all.
  5. Planeerige hooldusintervall.Kasutage juhendis toodud õliklassi ja vahetusintervalli; kui teie teenindusmeeskond vajab seda garantiidokumentide jaoks, saame saadetisega kaasa võtta kirjaliku hooldusgraafiku.

Kas pole kindel, milline raam sobib? Saatke segisti mark, teo läbimõõt, traktori hobujõud ja vajalik tigu kiirus – meie insenerid kinnitavad mudeli ja suhte enne tellimist.

Toote üksikasjad

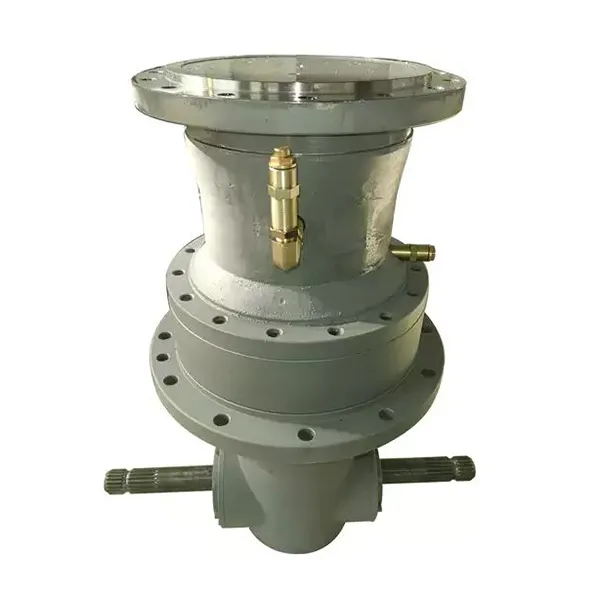

Mõlemal alloleval fotol on meie toodetud PGA-seeria üksus: kokkupandud käigukast koos selle valatud korpuse ja jõuvõtuvõlli sisendiga ning paigalduse kontrollimiseks kasutatud mõõtmete joonis.

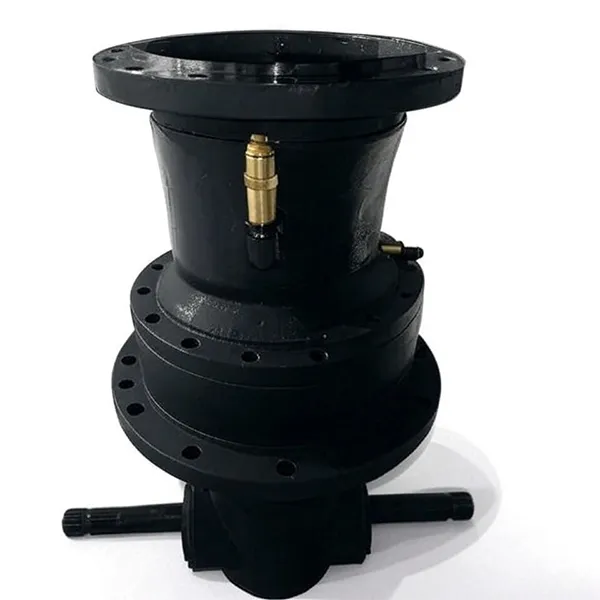

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA-seeria tiguajamiga planetaarkäigukast – malmist korpus, planetaarreduktsiooniaste ja jõuvõtuvõll.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA-seeria söödamikseri planetaarkäigukasti kontuur ja paigaldusmõõtmed.

Materjalid, tihendus ja ehituskvaliteet

Hammasrattad ja kuumtöötlus

Hammasrattad ja võllid on töödeldud ülitugevast legeerterasest ja karboniseeritud gaasiga, seejärel karastatud kuni hambapinna kõvaduseni umbes HRC58, samal ajal kui südamik jääb löökide neelamiseks piisavalt sitkeks. See kombinatsioon annab PGA-seeriale abrasiivse silo kulumiskindluse ja korduvate laadimiskäivituste taluvuse ning see on põhjus, miks sama raami saab pakkuda laias vahekorravahemikus ilma välist ümbrist muutmata.

Korpus ja tihendus

Korpus on ühes tükis malmist korpus, mis hoiab laagriaugud kontsentrilisena ja summutab vibratsiooni, mida valmistatud korpus edastaks. Sisend- ja väljundotstes olev topelttihend hoiab määrdeainet sees ja hoiab eemal tolmu, läga ja pesuvee, andes seadmele IP65 kaitsetaseme. Määrdiniplid ja õli täitmispunkt on paigutatud nii, et tavapärast hooldust saab teha segisti tööasendis.

Testimine enne saatmist

Iga käigukast käitatakse ja kontrollitakse enne pakkimist: koormuseta töötamine, et kinnitada sujuv pöörlemine ja õlitihendus, lõtku ja kontakti mustri kontrollimine käigukastil ning sisendriba ja väljundääriku lõplik kontroll. Kui teie projekt nõuab dokumenteeritud tõendeid, saab saatedokumentidele lisada katseprotokollid.

Peamised eelised söödamikseri operaatoritele

  1. Madalam kütusekulu.Kõrge jõuülekandetõhusus tähendab, et jõuvõtuvõlli ja teo vahel kaob vähem võimsust, mis vähendab kütusekulu võrreldaval segamistööl ligikaudu 30%.
  2. Kiirem käivitamine, eelsoojendus puudub.Käigukomplekt jõuab kiiresti tööolekusse, nii et varahommikused partiid ja lisasegud ei vaja pikka soojendamist.
  3. Stabiilne kiire segamine.Täppishammaste komplekt hoiab tigu kiiruse ühtlasena läbi heina, silo ja jõusööda, nii et ratsioon seguneb kihistumise asemel ühtlaselt.
  4. Sujuvam, kauem kestev sõit.Sümmeetriline planetaarne paigutus tasakaalustab ülekandejõudu, vähendades kogu jõuülekande ummistuskoormust ja mehaanilist kulumist.
  5. Automaatne ülekandearvu vahetus koormuse all.Seade käivitub suure pöördemomendi režiimis, mis purustab tihendatud või külmutatud sööda, seejärel lülitub ülejäänud partii jaoks kiiremale režiimile.
  6. Töötab väiketraktoritega.Pöördemomendi võimendus võimaldab väiksemal ja odavamal traktoril sama tigu juhtida, vabastades suuremad masinad muudeks põllutöödeks.
  7. Pikem jõuvõtuvõlli tööiga.Madal käivitusmoment vähendab lööki traktori jõuvõtuvõllile ja võlli sidurile, pikendades siduri vahetusintervalle 2–3 korda.
  8. Vaiksem ja stabiilsem töö.Mitme hambaga ühendus neelab ülekande vibratsiooni, vähendab müra ja kinnituste lõtvumise ohtu.
  9. Lihtsam toimimine.Automaatne käiguvahetus vähendab käsitsi sekkumist, nii et operaator jälgib pigem ratsiooni ja masinat, mitte käigukasti.
  10. Dokumenteeritud kvaliteet.ISO 9001 toodang, töödeldud ja monteeritud meie enda tehases, koos varuosade ja tehnilise toega pärast tarnimist.

Ülaltoodud kütusesäästu ja hooldusintervallide arvud põhinevad meie käigukasti konstruktsioonil ja tüüpilisel söödamikseri tööl; tegelikud tulemused sõltuvad traktorist, ratsioonist ja töötingimustest.

Saadaolevad konfiguratsioonid ja paigaldus

PGA-seeria tarnitakse kindla ja kompaktse planetaarülekandena, mis ühendatakse kolme tavalise segisti paigutusega. Öelge meile, kumma te ehitate või kasutate, ning väljundäärik, kinnituspind ja õlitäite asend määratakse vastavalt.

Veoautodele paigaldatavad segistid

Veoauto mootori jõuvõtuvõllilt või hüdromootorilt läbi käigukasti võetud tigu, mille korpus on paigaldatud segisti esiplaadile.

Iseliikuvad masinad

Liikuvale šassiile paigaldatud käigukast, kus madala vibratsiooniga planetaarpaigutus kaitseb käigukomplekti reisilöökide eest.

Fikseeritud ja statsionaarsed segistid

Pidev töö biogaasijaamades, toitekeskustes ja statsionaarsetes TMR-seadmetes, kuhu saab planeerida õlijahutuse ja teeninduse juurdepääsu.

Rakendused

PGA seeria juhib söödamikserite ja biogaasijaama etteandesüsteemide pöörlemist. Tüüpilised paigaldused hõlmavad järgmist:

  • Vertikaalsed ja horisontaalsed TMR söödamikserid ja dieetsöötjad
  • Tigu- ja kruvikonveierid söödakeskustes ja talu söödaköökides
  • Silo- ja põhu segamisliinid, kus tihendatud materjal tuleb lõhkuda
  • Pidevalt töötavad biogaasijaama lähteaine segistid ja doseerimiskruvid
  • Allapanu ja allapanu laoturid kasutavad sama tiguajami põhimõtet
  • Kulunud käigukastide moderniseerimine olemasolevatele muude markide segistitele

Kui teie masinat selles loendis pole, kirjeldage rakendust ja töötsüklit. Statsionaarsele biogaasi etteandjale sobiv käigukast võib vajada erinevat õli spetsifikatsiooni või kinnitusnurka veoautole paigaldatava TMR vaguni jaoks.

Klientide ülevaated

★★★★★

Robert MartinezTorujuhtmete ja töökohtade seadmete töövõtja, Houston, USA

Kasutasime neid planetaarkäigukaste Pärsia lahe ranniku torujuhtme töös, kus soolapihustus ja pidev vibratsioon on normaalsed. Kuuekuulise pideva töö jooksul püsisid üksused stabiilsed, ilma mõõdetavat muutust hammasrataste ühendamise täpsuses. Need juhivad nüüd meie keevitusasendiregulaatorit, hoides kätt kindlalt isegi ebaühtlasel loodete korral. Järgmise torujuhtme etapi jaoks on need meie heakskiidetud tarnijate nimekirjas.

★★★★★

Sophie DuboisTootmisjuht, autoosade tehas, Lyon, Prantsusmaa

Kaks aastat meie stantsimisliinil ja positsioneerimistäpsus püsib endiselt ±0,02 mm piires isegi õhukesel alumiiniumlehel. Meie esimese läbisõidu tootlikkus paranes pärast nendele agregaatidele üleminekut umbes 15% ja käigukastid pole vajanud midagi peale plaanipäraste õlivahetuste.

★★★★★

Marco RossiHooldusostja, tekstiilimasinad, Itaalia

Olin mures Euroopa ja Hiina pingeerinevuse pärast ning nende insenerid koostasid üleöö kohanemisplaani ja tarnisid kahe pingega juhtmooduli. Puidust kastis oli isegi õige määrdeaine ja itaaliakeelne hooldusjuhend koos kohaliku varuosade kontaktiga. Paigaldusliides sobis täpselt meie kangastelje veovõlliga, ilma aksiaalse liikumiseta kasutuselevõtu ajal.

Ostja KKK

  • Milline PGA mudel sobib minu söödamikseriga?Sobitage traktori hobujõud, teo läbimõõt ja vajalik tigu kiirus pideva pöördemomendi kolonniga: 40–80 hj segistid võtavad tavaliselt PGA-502 või PGA-1002/3, 80–150 hj TMR vagunid võtavad PGA-1602/3 kuni PGA-2502 ja suured vertikaalsed segistid või biogaasi etteandjad PGA-0-0-40 Saatke meile oma mikseri andmed ja me kinnitame mudeli ja suhte.
  • Mis vahe on pideva pöördemomendi ja maksimaalse pöördemomendi vahel?Pidev pöördemoment on katkematu segamise väärtus; maksimaalne pöördemoment on vahelduv tipp, mille seade aktsepteerib koormatud tigu käivitumisel. Määrake käigukasti suurus pideval joonisel ja käsitlege tippu kui käivituskõrgust.
  • Millist jõuvõtuvõlli sisendvõlli ma vajan?Standardvalikud on 1"3/8 Z6 enamiku 540 p/min traktorite jaoks ja 1"3/4 Z20 suuremate masinate jaoks. Kui teie jõuvõtuvõll on teistsuguse splaini, ava või suurusega, saatke joonis ja me töötleme sisendi sobivaks.
  • Kas käigukast on tolmu ja vee eest kaitstud?Jah. Malmkorpuse sisend- ja väljundotstes on topelttihendus IP65 kaitsetasemeni, mis katab igapäevase talukasutuse tolmu, läga ja mahapesemise tingimused.
  • Kas ma saan tellida kohandatud suhte, ääriku või korpuse viimistluse?Jah. Raydafon töötleb hammasrattaid ja paneb sõlmed kokku oma tehases, nii et kohandatud suhted, väljundäärikud, kinnituspinnad, õlitäite positsioonid ja värviviimistlus valmistatakse OEM-programmide jaoks joonistamiseks.
  • Aga tarneaeg, varuosad ja garantii?Standardraamid tarnitakse lühikese ajakava alusel ja kohandatud üksused järgivad kinnitatud joonist. Varukäigukomplektid, tihendid ja laagrid on saadaval eraldi ning garantiitingimused on märgitud pakkumisel. Saatke oma kogus ja tarnesadam kindla hinna saamiseks 24 tunni jooksul.
