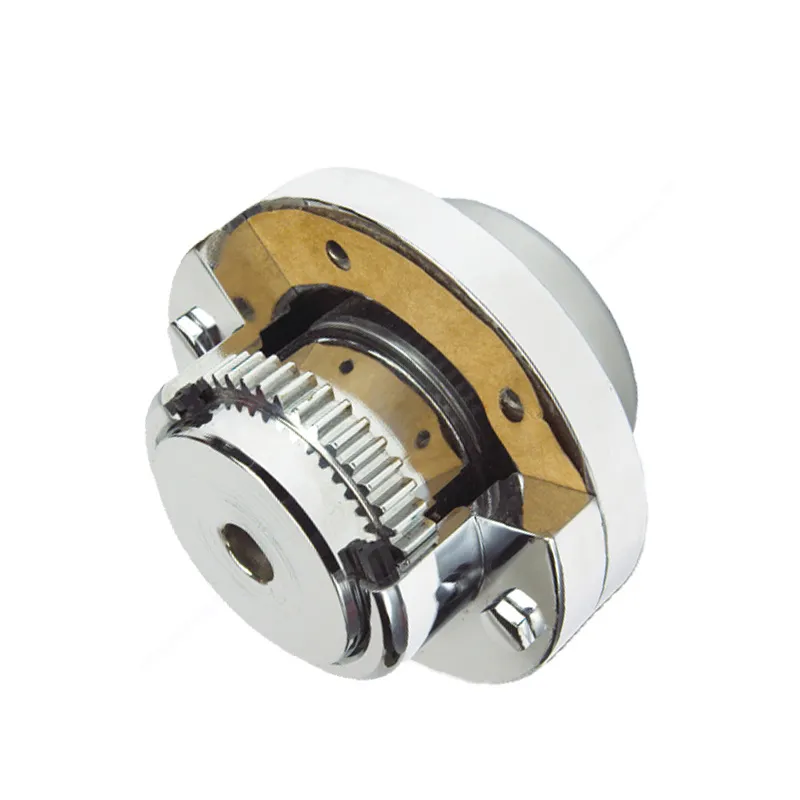

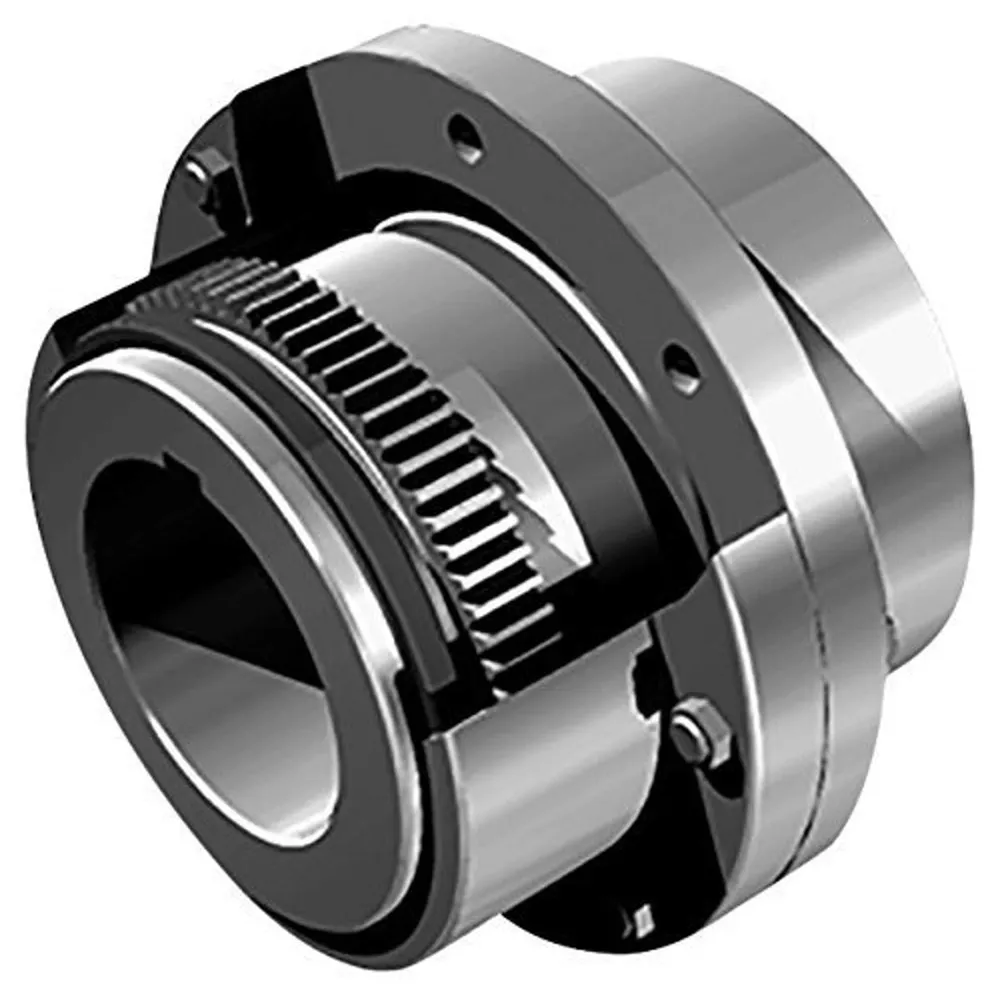

GICLZ trumli kujuga hammasratta siduri asendamine

Raydafoni trummelülekanne GICLZ on spetsiaalselt loodud suure pöördemomendiga jõuülekandeks rasketes tööstuslikes masinates – mõelge terasetehastele, tsemenditehastele ja kaevandusseadmetele. See on põhiline jõuülekandeosa rasketes ja andestamatutes töökeskkondades toimetulemiseks. Mis eristab seda? Trumlikujuline hammaste disain, mille hambad on valmistatud ülitugevast 42CrMo terasest. See konstruktsioon võimaldab tal taluda kuni 2000 kN·m pöördemomenti, sobib läbimõõduga 50 mm kuni 400 mm ja tuleb toime isegi kuni 1,5-kraadiste nurkade kõrvalekalletega – kõik see hoiab tagasilöögi ülimadalana, et tagada sujuva ja ühtlase võimsusvoogu.

Raskete masinatega töötamisel vähendab see suure pöördemomendiga trummelülekande ühendus komponentide kulumist oluliselt. See sobib suurepäraselt trummelhammasühendusena, mis on valmistatud ainult raskete masinate jaoks, ja parimaks valikuks trummelhammaste siduritele, mis sobivad tööstusseadmetega nagu kinnas. Raydafoni ranged tootmistolerantsid tähendavad, et see ühendus peab vastu ka karmides tööstuslikes tingimustes – vähem vibratsiooni segab seadmete jõudlust ja palju vähem hooldusreise (mis säästab ka aega ja raha).

Siin on veel üks võit: GICLZ-i trummelülekande ühendus on ISO 9001 sertifikaadiga. Selle hammasrataste hambad saavad määrimise just seal, kus need kokku puutuvad, ja kogu seade on ehitatud vastupidavaks – nii et see kestab kauem isegi siis, kui tolm on paks või temperatuur on äärmuslik. Tänu kompaktsele keevitatud konstruktsioonile on ka paigaldamine imelihtne – ideaalne valtsimistehaste, konveiersüsteemide ja sarnaste seadistuste jaoks. Pole ime, et see on silmapaistev kauakestev trummelhammasühendus ja kaevandusseadmete jaoks kohandatud trummelhammasühenduste lemmik.

Hiinas asuv Raydafon pakub igasuguseid kohandatud näpunäiteid ettevõtetele kogu maailmas. Kas vajate konkreetset suurust? Valmis. Kas soovite karburiseerimist (või mõnda muud pinnatöötlust) suurema vastupidavuse tagamiseks? Pole probleemi. Ja kõik see tuleb konkureerivate hindadega – ilma kvaliteeti kärpimata. Lisage see haakeseadis oma seadistusse ja pikendate seadme eluiga ja paremat üldist tõhusust. Rasketööstuse ettevõtete jaoks, kes soovivad oma ülekandesüsteeme uuendada, on see kindel ja töökindel valik.

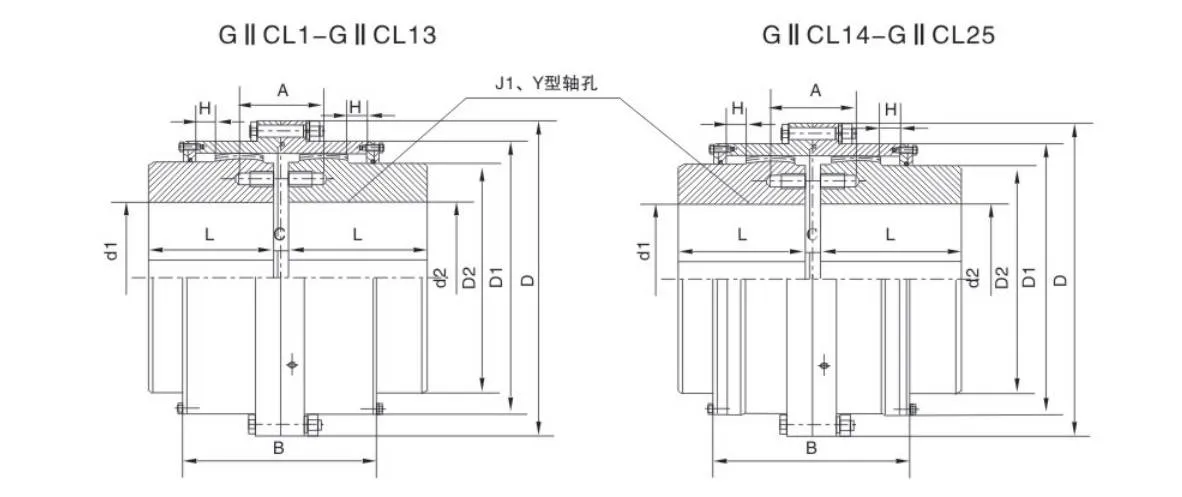

Toote spetsifikatsioon

(1) Kvaliteet ja inertsimoment on arvutatud ligikaudsed.

telje pikkuse väikseima läbimõõdu järgi.

(2) D2≥465mm Tihendusrõngas on kasutatud kummiga vilditud ringikujulise pinnaga.

(3) tabelis "*" märgitud teljeaukude suurusi kohaldatakse ainult poolhaakeseadise dz.

(4) võimaldab orientatsiooni kompenseerida 1e 30'.

(5) Luba radiaalset kompensatsiooni ΔY=0,026 ΔA.

Toote eelised

Raydafoni mehaanilise jõuülekande komponentide tootesarja põhitootena demonstreerib trumlikujuline ülekandeliides GICLZ järjekindlalt silmapaistvat jõudlust erinevates tööstuslikes olukordades, mis nõuavad stabiilset jõuülekannet. See väga eelistatud painduv trumlikujuline käigukast ei saa mitte ainult tõhusalt parandada seadmete töö efektiivsust, vaid ka täpselt lahendada mitmesuguseid võlli ühendamise protsessis levinud probleeme, muutes selle ülekandesüsteemide konfigureerimisel paljude tööstusettevõtete eelistatud komponendiks.

Pöördemomendi ülekandevõime osas on GICLZ trumlikujulisel käigukastil äärmiselt silmapaistev jõudlus ja seda võib nimetada suurepäraseks suure pöördemomendiga käigukastiks. See talub hõlpsalt mitmesuguseid raskeid koormusi, ülekande efektiivsus on kuni 99,7%. See suurepärane jõudlus võimaldab sellel mängida asendamatut rolli madalatel kiirustel ja suure koormusega töötingimustes sellistes valdkondades nagu kaevandus ja metallurgia, pakkudes usaldusväärset ülekandegarantiid nende tööstusharude stabiilseks tootmiseks.

Veelgi enam, trumlikujulisel GICLZ-i käiguühendusel on ka suurepärane kohanemisvõime nihkega ja see on võimas suure nihkega käiguühendus. See suudab tõhusalt kompenseerida nurk-, radiaal- ja aksiaalseid kõrvalekaldeid. Eriti selle optimeeritud nurknihke jõudlus parandab tõhusalt hambapinna kontakti. Võrreldes sirge hambaühendustega pikendab see oluliselt oma kasutusiga, vähendab siduri kulumisest tingitud seadmete seiskamis- ja hooldusaega ning suurendab veelgi kogu tootmissüsteemi töö järjepidevust.

Tugev vastupidavus ja madalad hoolduskulud on ka selle Raydafoni haakeseadise olulised eelised. See on valmistatud ülitugevatest ja vastupidavatest materjalidest, millel on madal müratase ja madal vibratsioon töö ajal. See mitte ainult ei vähenda oma kulumiskiirust, vaid leevendab ka ühendatud seadmete kadu. See on töökindel, paindlik käigukast, mis sobib kasutamiseks karmides keskkondades, nagu keemiatööstus ja taastuvenergia. Nendes valdkondades, kus seadmete jõudlusele esitatakse äärmiselt kõrgeid nõudeid, tagab see stabiilse jõudluse ja aitab ettevõtetel vähendada seadmete töö- ja hoolduskulusid.

Lisaks arvestab GICLZ trumlikujulise käiguühenduse disain täielikult ka paigaldamise mugavust ja pikaajalist kulude kontrolli. Selle kompaktne struktuur koos tugeva kandevõimega tagab tõhusa tööjõudluse tööstusliku käigukastina, mis toetab seadmete pikaajalist pidevat tööd ilma sagedaste hooldussekkumisteta. See disainikontseptsioon on väga kooskõlas Raydafoni pühendumusega pakkuda ülemaailmsele turule kvaliteetseid ja vahetatavaid komponente, tuues kulutõhusamaid ülekandelahendusi tööstusettevõtetele üle kogu maailma.

Toote omadused

Raydafoni toodetud trumlikujuline hammasühendus GICLZ vastab rangelt JB/ZQ standarditele põhiparameetrite ja mõõtmete osas ning vastab täielikult JB/ZQ4382-86 hammasrataste haakeseadiste tehniliste kirjelduste nõuetele. See on tööstusliku jõuülekande valdkonnas väga eelistatud painduv trumlikujuline hammasülekande lahendus. Spetsiaalselt horisontaalse koaksiaalülekande võlli ühendamiseks loodud haakeseadis saab tegelikes töötingimustes paindlikult kohaneda võlli nurkhälvete ja radiaalsete nihketega. Samuti võimaldab see võlli piiratud aksiaalset vaba liikumist, kergesti toime tulla võlli soojuspaisumisega ja kokkutõmbumisega, mis on tingitud temperatuurimuutustest töö ajal, tagades seega usaldusväärse garantii seadmete stabiilsele ülekandele.

GICLZ-i trumlikujulise käiguühenduse silmapaistvaim disainiomadus seisneb selle trumlikujulises välises hammasrattahülsi struktuuris. See disain võimaldab haakeseadise sisemistel ja välistel hammastel saavutada optimaalse haardumise, parandades oluliselt ülekande stabiilsust. Sidur on valmistatud kvaliteetsest terasest, millel on keskmise kõvadusega hambapinnad. Tugevale materjalile ja mõistlikule struktuurile tuginedes saab sellest suure jõudlusega ja suure pöördemomendiga trumlikujuline käiguliitmik, millel on suurepärane kandevõime ja mis suudab hõlpsasti toime tulla suure koormusega ülekandevajadustega tööstuslikes stsenaariumides. Selle jõudluse edasiseks parandamiseks võib hammaste pindu töödelda kõvadusstandardi HRC ≥ 56 saavutamiseks. Pärast kõvenemist paraneb oluliselt siduri kandevõime, säilitades samal ajal selle kergekaalulisuse ja väikese pöörlemisinertsuse, ilma võllile lisakoormust tekitamata.

Töökindluse osas töötab suurepäraselt ka trumlikujuline GICLZ-i käigukast. See on varustatud täiustatud määrdestruktuuride ja tihenduskomponentidega. Hea määrimine võib vähendada hambapinna kulumist, samas kui kvaliteetne tihendus võib tõhusalt ära hoida määrdeõli leket ja lisandite sissetungi. See mitte ainult ei pikenda siduri kasutusiga, vaid lihtsustab ka igapäevast hooldust. Suure nihke kompenseerimisega trumlikujulise käiguühendusena annab selle sümmeetriline konstruktsioonikonstruktsioon selle komponentidele suurepärase vahetatavuse, muutes hoolduse ja osade vahetamise tõhusamaks ja mugavamaks. Kui siduri lineaarne töökiirus ületab 36 m/s, tagab täpne dünaamiline tasakaalustustöötlus seadme stabiilse töö, vältides kiirest tööst põhjustatud vibratsiooni mõjutamast ülekande täpsust.

Erinevate seadmete ühendusnõuete täitmiseks pakub trumlikujuline ülekandeühendus GICLZ mitmesuguseid võlliavade konfiguratsiooniskeeme, mis hõlmavad mitut võlli aukude kombinatsiooni, nagu tüüp Y, tüüp Z1 ja tüüp J1. Olenemata võlliühenduse stsenaariumist, leiate sobiva paigaldusmeetodi. Raydafonil on hammasrataste haakeseadiste valdkonnas põhjalik paigutus. Lisaks GICLZ-tüübile on sellel ka mitu tooteseeriat, sealhulgas GICL, GⅡCL, GⅡCLZ ja NGCL. Oma täisseeria tootemaatriksiga on Raydafonist saanud usaldusväärne paindlik käigukastide tarnija tööstuses ning selle tooteid kasutatakse laialdaselt erinevate tööstusharude ülekandesüsteemides, nagu metallurgia, kaevandus, keemiatehnika ja elektrienergia.

Kandevõime võrdluses on GICLZ trumlikujulisel käigukastil märkimisväärsed eelised. Sama sisemise hülsi välisläbimõõdu ja siduri maksimaalse välisläbimõõdu tingimustes on selle kandevõime 15–20% suurem kui sirge hambaga siduritel, võimaldades kompaktsemas paigaldusruumis edastada suuremat pöördemomenti. Vigastuse kompenseerimise osas on see trumlikujuline käigukast veelgi silmapaistvam. Kui radiaalne nihe on null, võib selle nurknihke kompensatsioon ulatuda 1°30′-ni, mis on 50% parem kui sirge hambaga siduritega. See võib töötada stabiilselt isegi töötingimustes, kus võlli joondamise täpsus ei ole ideaalne. Veelgi enam, sama mooduli, hammaste arvu ja hambalaiuse korral saab trumlikujulise hambastruktuuriga saavutada suuremat nurknihke kompensatsiooni, kusjuures kohanemisvõime ületab kaugelt sirgete hammastega sidurite oma.

GICLZ-i trumlikujulise hammasrattaühenduse trumlikujuline hambapinna disain võib optimeerida ka sisemiste ja väliste hammaste kontakti olekut. Kui võllis on nurknihe, väldib see tõhusalt servade väljapressimist hambapindadel, vähendab pinge kontsentratsiooni ja samal ajal suurendab hambapindade kulumis- ja hõõrdekindlust, vähendab ülekande ajal tekitatavat müra, pikendab seadmete hooldusintervalli, vähendab hoolduse seisakuid ja parandab tootmise efektiivsust. Lisaks on haakeseadise välise käiguhülsi kahel otsal kella-suu kuju. See detailne disain muudab siduri paigaldamise ja lahtivõtmise mugavamaks, säästes töötunde seadmete kokkupanekul ja hooldamisel.

Koguni 99,7% ülekandeefektiivsusega GICLZ trumlikujulisest käigukastist on saanud kogu maailmas eelistatud alternatiiv sirge hambaga siduritele. Raydafonil on täielik tootmissüsteem, mis tagab, et igal GICLZ-ühendusel on täielikud spetsifikatsioonid ja see vastab standarditele, pakkudes kasutajatele stabiilseid ja usaldusväärseid tooteid. Tõhusa tööstusliku trumlikujulise käiguühendusena on sellel nii jäikus kui ka paindlikkus, kuid sellel puudub elastsus. Seetõttu ei sobi see töötingimustesse, mis nõuavad vibratsiooni summutamist ja puhverdamist, samuti ei saa seda kasutada mehaanilistes seadmetes, millel on ranged nõuded võlli joondamise täpsusele. Kasutajad saavad teha mõistlikke valikuid vastavalt tegelikele töötingimuste vajadustele.

Klientide ülevaated

⭐⭐⭐⭐⭐ Li Ming, vaneminsener, Tianjin Heavy Machinery Co., Ltd.

Oleme juba kuid paigaldanud oma tehase suuremahulistele tööstusseadmetele Raydafoni trummel-tüüpi käigukasti GICLZ ja selle tegelik jõudlus on tunduvalt ületanud meie ootusi. Selle siduri trummelülekande disain on uskumatult praktiline. Varem vibreeris seade töö ajal alati märgatavalt – operaatorid kaebasid valju müra ja masina värisemise üle. Pärast selle asendamist selle siduriga on vibratsiooni amplituud vähenenud enam kui poole võrra, mistõttu kogu varustus töötab ühtlaselt ja sujuvalt. Lisaks on selle korpus valmistatud tahkest materjalist. Meie töökoja seadmed töötavad aastaringselt suurte koormustega, töötades tavapärase rutiinina pidevalt üle kümne tunni. Kuid see tööstuslik raskeveokite GICLZ trummel-tüüpi hammasühendus pole meid kunagi alt vedanud; hambapinna kulumine on äärmiselt väike ja kontrollimiseks lahti võetuna näeb see siiski peaaegu uus välja. Paigaldamine on samuti probleemivaba – kaks meie tehnilise meeskonna töötajat lõpetasid selle juhiseid järgides vähem kui tunniga, ilma et oleks vaja palgata kolmanda osapoole meeskonda. Veel tasub mainida Raydafoni klienditeenindust. Varem, kui meil tekkis silumise ajal kahtlusi trummel-tüüpi käiguühenduse paigaldusvahe suhtes, ei vastanud insener pärast võrgus konsulteerimist mitte ainult kohe, vaid saatis ka üksikasjaliku silumisvideo. Teenus on erakordselt läbimõeldud ja kogu meeskond tunnustab seda toodet kõrgelt.

⭐⭐⭐⭐⭐ James Mitchell, hooldusjuht, New York Steel Works, USA

Meie New Yorgi tehases on Raydafoni trummel-tüüpi käiguühendus GICLZ kindlasti "probleemide lahendaja". Varem olid tehase terasvaltsimisseadmed pikka aega vaevanud müra ja vibratsiooniga seotud probleeme. Eriti suure pöördemomendiga töötamise ajal käivitaks ühendus veovõlli, et tekitada sumisevat heli, sundides läheduses asuvate tööjaamade töötajaid kandma mürasummutavaid kõrvaklappe. Hoolduse käigus avastasime ka vibratsioonist tingitud komponentide sagedast lõdvenemist. Pärast selle asendamist selle suure pöördemomendiga GICLZ trummel-tüüpi käigukastiga on olukord täielikult paranenud. Selle ainulaadne trummelülekande struktuur võib töötamise ajal pingeid nutikalt hajutada, mitte ainult ei vähenda seadme müra vastavusvahemikku, vaid vähendab ka vibratsioonist põhjustatud komponentide kulumist. Selle paigaldamine on äärmiselt lihtne – meie hooldusmeeskond ei kulutanud vahetuse lõpuleviimisele palju aega. Pärast nii pikka kasutamist püsib see tõrgeteta stabiilsena nii suure pöördemomendiga koormustega toimetulemisel kui ka seadmete käivitamisel ja seiskamisel tekkinud löökidega toimetulemisel. Nüüd ei kasuta me mitte ainult seda olemasolevates seadmetes, vaid kavatseme ka tulevastel uutel tootmisliinidel täielikult kasutusele võtta Raydafoni tööstusliku müra vähendava GICLZ trummeltüüpi käiguühenduse. See on kulutõhususe ja usaldusväärsuse poolest ületamatu.

⭐⭐⭐⭐⭐ Maria González, operatsioonide direktor, Madrid Industrial Group, Hispaania

Raydafoni GICLZ trummel-tüüpi käiguliitmik on olnud suureks abiks meie Madridi tehase tootmistegevuses! Teiste kaubamärkide sidurite puhul, mida varem kasutasime, oli suurimaks probleemiks võlli ebaühtlus – peale seadmete teatud perioodilist töötamist kaldus ühendus alati mootorivõllilt ja töömasina võllilt kõrvale, mille tulemuseks oli jõuülekande efektiivsuse vähenemine ja ühendatud komponentide sage kulumine. Pidime mitu korda kuus tootmisliini seisma panema ainult hoolduse pärast. Pärast üleminekut sellele nihkumisvastasele GICLZ trummel-tüüpi ülekandeühendusele lahendab selle trummelülekande disain selle valupunkti suurepäraselt. See suudab automaatselt kompenseerida paigalduse kõrvalekaldeid teatud vahemikus ja võllisüsteem suudab säilitada täpse joonduse isegi siis, kui seade töötab pikka aega suurel kiirusel. Lisaks on selle löögikindlus suurepärane. Meie tootmisliini stantsimisseadmed tekitavad töö ajal suure löögijõu ja see haakeseadis suudab seda alati pidevalt puhverdada, hoides kogu tootmisprotsessi sujuvalt ja stabiilselt. Veelgi olulisem on see, et hooldussagedust on varasemaga võrreldes kahe kolmandiku võrra vähendatud, mis minimeerib oluliselt tootmisliinide seiskamistest tulenevaid kadusid. Suure koormusega tööstusliku stsenaariumi korral on see kindlasti usaldusväärne "must-have".

⭐⭐⭐⭐⭐ Pierre Lefevre, insenerijuht, Paris Mechanical Solutions, Prantsusmaa

Pärast Raydafoni GICLZ trummel-tüüpi käiguühenduse paigaldamist meie Pariisi tehase seadmetele on nii töö tõhusus kui ka stabiilsus tõusnud kõrgemale tasemele. Selle haakeseadise trummelülekande disain on "paindlik" - see ei suuda mitte ainult tõhusalt absorbeerida löögikoormust seadme töö ajal, vaid ka vähendada ühendatud hammasrataste ja laagrite kulumist. Kui varem pidime töötlemisseadmete haavatavaid osi vahetama iga kuu, siis nüüd on asendustsükkel pikenenud kolmele kuule, mis vähendab oluliselt kulumaterjalide maksumust. Paigaldusprotsess on samuti tõrgeteta – meie insenerid viisid kokkupaneku lõpule vähem kui tunniga, järgides juhendis toodud GICLZ trummel-tüüpi hammasrattaühenduse paigaldusetappe, ilma et oleks vaja täiendavat silumist. Siiani on siduri hambapind endiselt sile, ilma deformatsiooni ja roosteta ning selle vastupidavus on tunduvalt parem kui teistel meie kasutatud kaubamärkidel. Ettevõtetele, kes taotlevad seadmete töökindlust ja tootmise efektiivsust, on see tööstuslik ülitõhus GICLZ trummel-tüüpi hammasratas kindlasti suurepärane valik.

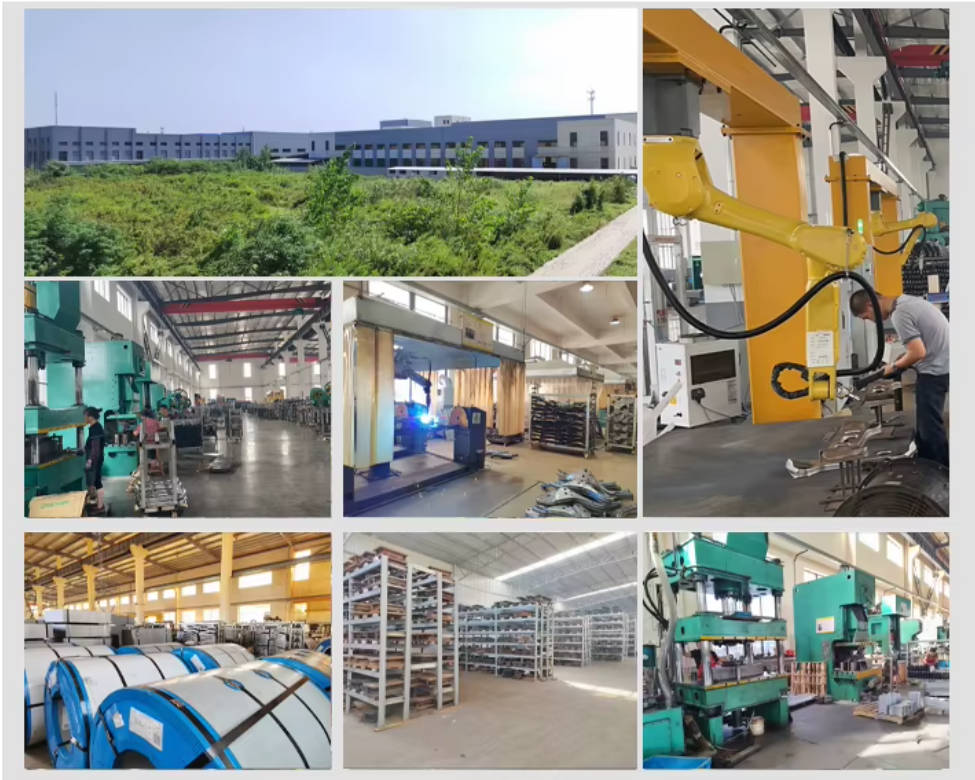

Miks valida Raydafon

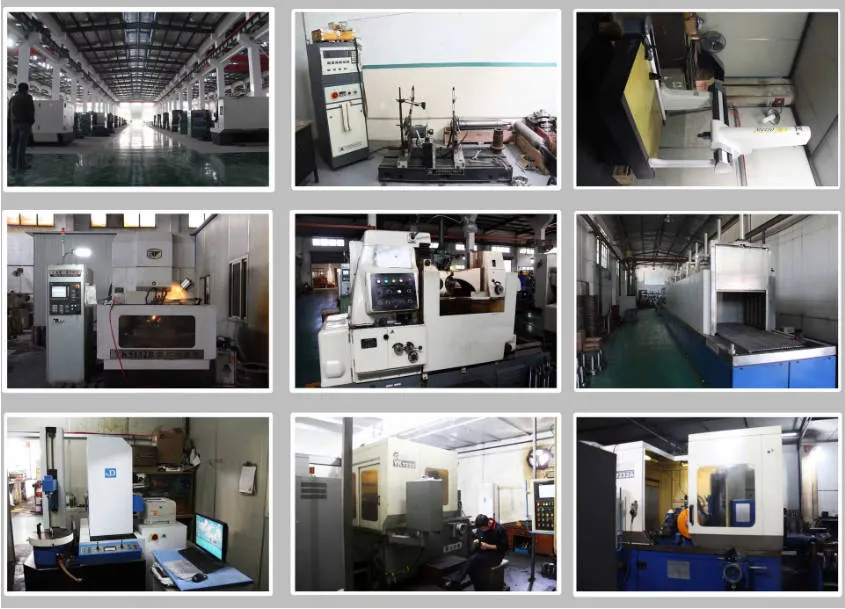

Mehaaniliste käigukastikomponentide tööstuses üle kümne aasta tegutsenud Raydafon alustas 2006. aastal Hangzhous selge fookusega: "pakkuda usaldusväärseid ülekandelahendusi". Me ei tooda lihtsalt tooteid; Selle asemel keskendume praktiliste ja suure jõudlusega lahenduste pakkumisele, mis on kohandatud erinevate sektorite tööstusstsenaariumitele. Aastate jooksul oleme paljude klientide seas teeninud usaldusväärse käigukastide tootjana kindla maine ning meie ekspordiäri on pidevalt kasvanud. Iga meie toodetav haakeseadis vastab rahvusvahelistele standarditele – kõik selleks, et meie kliendid saaksid meie tooteid täieliku meelerahuga kasutada.

Kliendid, kes on meiega koostööd teinud, teavad, et Raydafoni silmapaistev tugevus seisneb meie suure pöördemomendiga käigukastides. Tööstuskohad on sageli karmid keskkonnad, kus seadmed töötavad pikka aega suure koormuse all. Meie suure pöördemomendiga ülekandeühendused on loodud spetsiaalselt selliste raskete tingimustega toimetulemiseks: need võimaldavad stabiilset ja tõhusat jõuülekannet, minimeerides samal ajal seadmete seisakuid hoolduseks – säästes klientidel palju probleeme. Võtkem näiteks meie raskete masinate jaoks tarnitavad painduvad ülekandeühendused: valime tootmise käigus ainult vastupidavaid ja kvaliteetseid materjale ning võtame kasutusele arenenud tööstuslikud tehnikad. See tagab meie toodetele mitte ainult tipptasemel jõudluse, vaid ka pika kasutusea. Me ei kasuta kunagi lähenemisviisi "madal hind, madal kvaliteet"; selle asemel püüame oma klientide jaoks tasakaalustada kompromissitu kvaliteeti kuluefektiivsusega. Seetõttu on nii paljud tööstusharud, mis vajavad tugevaid tööstuslikke hammasrataste haakesüsteeme, valmis meiega pikaajalisi partnerlussuhteid looma.

Veelgi enam, Raydafon mõistab tõeliselt "nõudmisel kohandamise" läbi ja lõhki. Igal kliendil on ainulaadne varustus, töötingimused ja pöördemomendi nõuded – me ei sunni kunagi jõuga otsima kõigile sobivat lahendust. Selle asemel kavandame nende konkreetsete vajaduste alusel kohandatud käiguühenduslahendusi. Olgu see standardmudel või spetsiaalne variant, mis nõuab kohandatud arendust, meie kaasaegne tootmisüksus ning uurimis- ja arendusmeeskond viivad läbi rangeid kontrolle igal etapil: alates projekteerimisest ja tootmisest kuni testimiseni. Oleme igal sammul kvaliteedikontrolliga kursis, et kõik tooted vastaksid rahvusvahelistele sertifikaatidele. Raydafoni valimine tähendab enamat kui lihtsalt käigukasti ostmist; pakume ka pidevat tehnilist nõustamistuge – kliendid võivad küsimustega igal ajal meie poole pöörduda – ja tarnime alati õigel ajal. Just tänu sellele oleme hoidnud kindlat jalgealust hammasrataste haakeseadiste tarnijate seas kogu maailmas.
