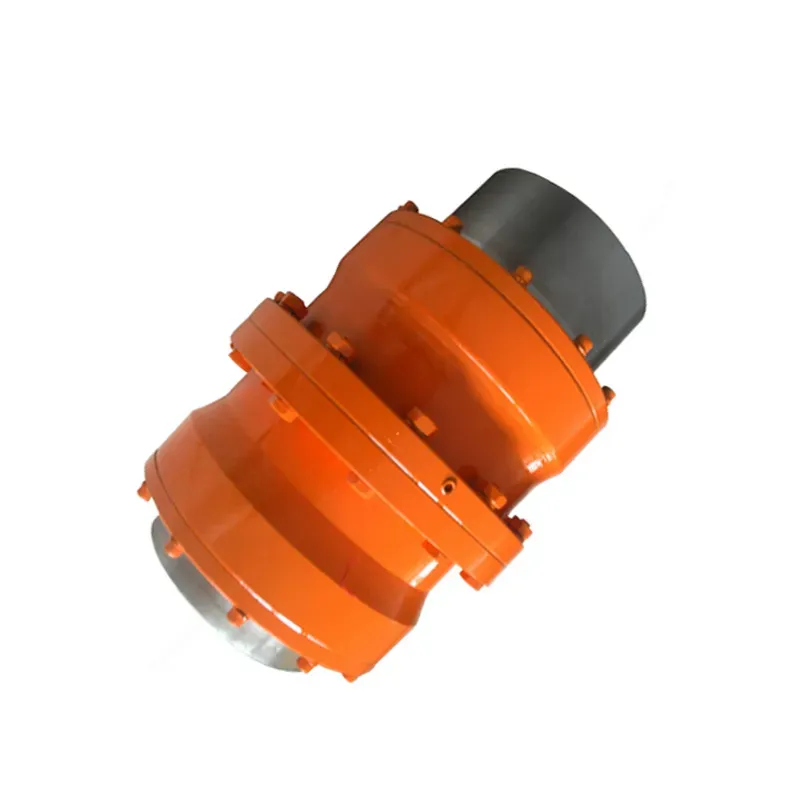

GIGL-i trumli kujuga hammasrattaühenduse vahetus

GIGL-i trumlikujuline hammasülekanne raskeveokite tööstusliku käigukasti jaoks

Kui teie rasked masinad – terasetehase valtsimisalused, tsemenditehase purustid või kaevanduskonveierid – vajavad haakest, mis ei taandu suure pöördemomendi tõttu, on Raydafoni asendajaGIGL-i trumli kujuga hammasratta ühenduson ehitatud just selle töö jaoks.

Trumlikujulised hambad, mis on loodud reaalseks kasutamiseks

Mis teeb selletrummelülekande ühendussilma paista? Trumlikujulised hambad. Nad ei edasta ainult jõudu – nad saavad hakkama reaalse kasutamise segadusega. Maksimaalne pöördemoment ulatub 2000 kN·m, avade läbimõõt on vahemikus 50 mm kuni 400 mm ja see võtab kuni 1,5 kraadi nurganihket. Lisaks kompenseerib see aksiaalseid ja radiaalseid nihkeid, mis kuluksid kiiresti tavalised sidurid.

42CrMo teras täppislihvitud spiraalhammastega

Raydafon valmistab selle 42CrMo ülitugevast terasest, seejärel lihvib evolutsionaarse hammasratta hambad täpselt – nii et võimsus voolab sujuvalt ja kulumine jääb väikeseks. See on esmatarbekaup ostjatele, kes otsivadsuure pöördemomendiga hammasrataste sidurid tööstuslikeks rakendusteks; see töötab ka siis, kui masinaid tugevalt lükatakse.

ISO 9001 sertifikaat ja hooldussõbralik

See ühendus pole mitte ainult vastupidav – see on nutikas ka hoolduseks. Sellel on ISO 9001 sertifikaat. Käigukasti võrk on määritud, mis vähendab vibratsiooni ja pikendab kasutusiga isegi tolmustes kaevandustes või tsemenditehastes. Selle kompaktne struktuur tähendab, et selle paigaldamine valtsimisseadmetele või konveieriajamitele ei muutu suureks projektiks. Seetõttu on see parim valik avastupidav trummelülekande ühendusja eelistatud valik kaevandusseadmete kohandatud hammasrataste haakeseadiste jaoks – suurusi ja pinnatöötlusi saab kohandada vastavalt teie seadistusele.

Konkurentsivõimeline tehasehind Hiinast

Raydafoni tehas asub Hiinas, seega tasakaalustame hea kvaliteedi mõistlike hindadega. Me ei müü kõigile sobivaid detaile – teeme teiega koostööd, et leida teie masinatele õige haakeseadis. Vähem seisakuid, parem tõhusus ja ühendus, mis hoiab teie raskeid seadmeid liikumas.

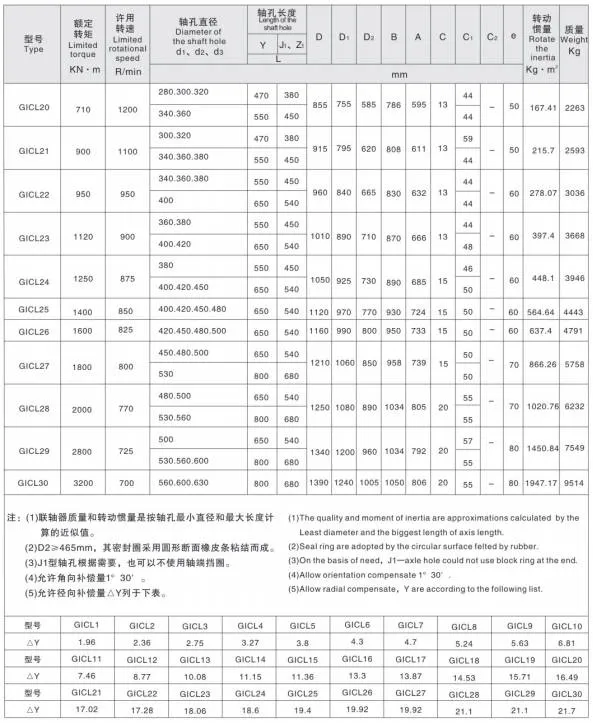

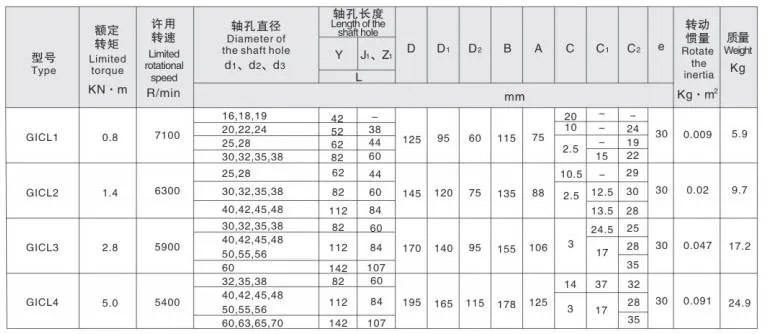

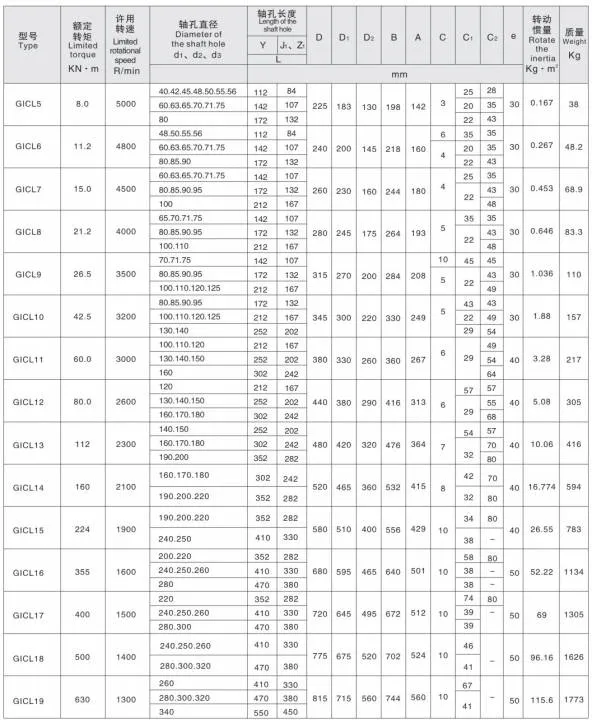

Toote spetsifikatsioon

Toote omadused

GIGL-i trumlikujuline käiguühendus on paindlike hammasrataste ühendussüsteemide suure jõudlusega valik, mis on kohandatud raskete tööstuslike stsenaariumide jaoks, kus usaldusväärne jõuülekanne on vaieldamatu.

15–20% suurem kandevõime kui sirge hambaga siduritel

Mis teeb selle arenenudtrumli kujuga käiguühendusparim valik on selle võime toime tulla nurgavigadega tõhusalt, säilitades samal ajal suure pöördemomendi jõuülekande. Võrreldes sirge hambaga käigukastidega, suurendab GIGL-i mudel koormustaluvust keskmiselt 15–20% sama sisemise hülsi välisläbimõõdu ja maksimaalse siduri välisläbimõõdu tingimustes. Seetõttu sobib see suure koormusega GIGL-i rakenduste jaoks.

Nurknihe kuni 1°30'

Üks selle suurimaid eeliseid on täiustatud nurknihke kompenseerimine. Kui radiaalne nihe on null, taluvad sirge hambaga hammasrattaühendused vaid 1°, kuid GIGL-i trumlikujuline hammasratas on kuni 1° 30' – paranemine on 50%. See muudab selle ideaalseks madala kiirusega ja suure koormusega keskkondades, näitekskaevandus- ja metallurgiamasinad, kus nihketaluvus muudab mängu.

Optimeeritud hammaste kontakt, madalam müra, pikemad hooldusintervallid

Trummikujuline hambapind parandab kontakti sise- ja välishammaste vahel. See lahendab tavalised probleemid sirge hambaühendustega, nagu servade pigistamine ja pinge kontsentratsioon hammaste otstes nurknihke ajal. Samal ajal vähendab see hõõrdumist ja kulumist, vähendab müra ja pikendab hooldusvälbasid. Välise hambahülsi laienev kuju muudab monteerimise ja lahtivõtmise hooldusmeeskondade jaoks lihtsamaks.

99,7% ülekandeefektiivsus

Mis puudutab jõuülekande efektiivsust, siis GIGL-i trumlikujuline käigukast ulatub 99,7% -ni – see arv näitab selle töökindlust tööstuslike hammasrataste sidurite jaoks, alates tootmises kasutatavatest konveiersüsteemidest kuni ehituses kasutatavate raskete masinateni. Välimine hambahülss kasutab trumlikujulisi hambaid sujuvaks ühenduskohaks, mis on valmistatud kõrgekvaliteedilisest terasest ja keskmise kõvadusega hambapindadega, mis taluvad suuri koormusi. Valikuline hambapinna karastamine (HRC ≥ 56) suurendab vastupidavust veelgi. Selle kerge konstruktsioon hoiab pöörlemisinertsuse madalana – ideaalne seadmete jaoks, kus kiirus ja täpsus on olulised.

Usaldusväärne määrimine, tihendus ja vahetatavus

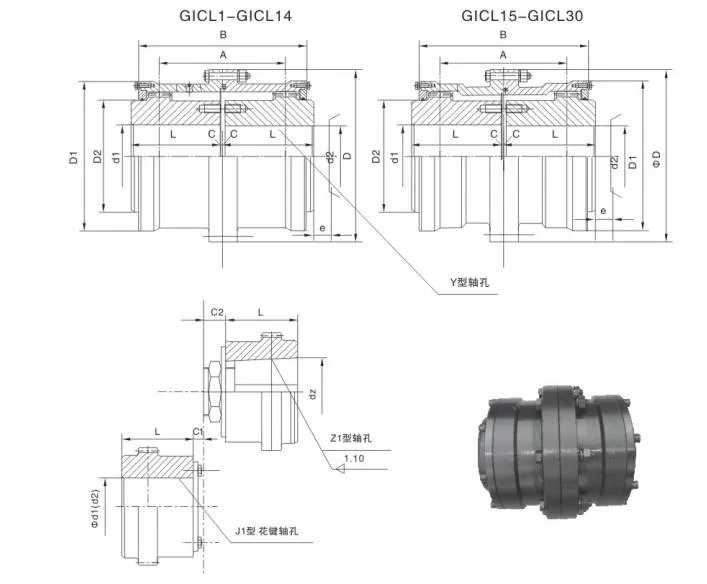

GIGL-i trumlikujulise käigukasti pikaajaliseks töökorras hoidmiseks on see varustatud usaldusväärsete määrdekonstruktsioonide ja tihenditega, mis pikendavad kasutusiga ja lihtsustavad hooldust. Selle sümmeetriline disain tagab suurepärase vahetatavuse, nii et osade vahetamine on lihtne. Kiiretel töödel, kus perifeersed kiirused ületavad 36 m/s, hoiab dünaamiline tasakaalustamine ära vibratsiooni ja tagab stabiilse jõudluse. Võlli aukude konfiguratsioonid pakuvad paindlikkust – Y-, Z1- ja J1-tüüpide kombineerimine erinevate ühendusvajaduste jaoks.

Täielik valik trumlikujulisi hammasülekandeid

Raydafon, usaldusväärnehammasratta siduri tootja, toodab lisaks GIGL-ile laias valikus trumlikujulisi hammasülekandeid, sealhulgas GICL, GIICL, GICLZ, GIICLZ ja NGCL variante – kõik vastavad kvaliteedi tagamiseks rangetele tööstusstandarditele.

Kompaktne, jäik-paindlik, vähe hooldust vajav

Sellel jäigal-painduval siduril on palju eeliseid: kompaktne struktuur, väike pöörderaadius, suur kandevõime, tipptasemel tõhusus, madal müratase ja pikad hooldustsüklid. See sobib eriti hästi madala kiirusega raskeveokite tingimustes metallurgias (valtsimistehased), kaevanduses (purustid), tõstmisel ja transportimisel (kraanad), samuti nafta-, keemia- ja üldmasinate võllülekanded.

Rakenduse märkused

Suure jäikuse ja elastsuseta paindlikkuse tõttu ei soovitata seda masinatele, mis vajavad vibratsiooni summutamist, puhverdamist või äärmiselt ranget võlli joondust – näiteks täppisseadmete puhul, kus isegi väike vibratsioon võib jõudlust mõjutada.

Rakenduse stsenaariumid

GIGL-i trumlikujulist käigukasti kasutatakse laialdaselt rasketööstuse sektorites, kus suur pöördemoment, nihke tolerants ja vastupidavus on kriitilise tähtsusega.

Miks osta Raydafonist

Raydafon on Hiinas asuv ettevõtehammasrataste siduri tarnijaüle kümneaastase kogemusega mehaaniliste ülekandekomponentide vallas. Tasakaalustame hea kvaliteedi ja konkurentsivõimelise tehasehinnaga ning me ei müü kõigile sobivaid osi – teeme teiega koostööd, et sobitada teie masinatele õige haakeseade.

Kohandatud suurused ja pinnatöötlused

Kas vajate kindlat ava suurust, hambapinna kõvenemist (HRC ≥ 56) või kohandatud võlli augu konfiguratsiooni? Kohandame suurused ja pinnatöötlused vastavalt teie täpsele seadistusele.

Kiire kohaletoimetamine ja tehniline tugi

Standardmudelid tarnitakse kiiresti ning meie insenerimeeskond annab nõudmisel paigaldus- ja kasutuselevõtujuhiseid. Vähem seisakuid, parem tõhusus ja ühendus, mis hoiab teie raskeid seadmeid liikumas.
