Miks on ussikäigukast konveiersüsteemide eelistatud lahendus?

Materjalikäitluse ja tööstusautomaatika maailmas on konveiersüsteemid tootmise ja logistika päästerõngad. Aastakümneid onussi käigukaston jäänud eelistatud lahenduseks nende konveierite toiteks ja seda mõjuval põhjusel. Tigukäigukast, mida iseloomustab täisnurkne sisend-väljundkonfiguratsioon ja kõrge reduktsiooniaste, pakub ainulaadseid eeliseid, mis sobivad eriti hästi konveierirakenduste nõudmistele. Nende hulka kuuluvad loomupärane iselukustumisvõime (mis takistab tagasisõitu ja tagab ohutuse peatumiste ajal), kompaktne jalajälg, suur pöördemomendi tihedus ja suurepärane löögikindlus. Raydafon Technology Group Co., Limited, meie tehas on projekteerinud ja tootnud tigukäigukaste üle 20 aasta ning me näeme neid pidevalt ette nähtud konveierite jaoks erinevates tööstusharudes alates kaevandamisest ja toiduainete töötlemisest kuni autode kokkupaneku ja e-kaubanduse täitmiseni. Küsimus ei ole selles, kas tigukäigukast suudab teenindada konveierit – see on põhjus, miks see jääb töökindlust ja jõudlust otsivatele inseneridele ja tehasejuhtidele esmaseks valikuks.

Tigukäigukasti eelistamine konveiersüsteemides tuleneb mehaaniliste, töötavate ja majanduslike tegurite kombinatsioonist. Mehaaniliselt tagab tigu ja hammasratta hamba vaheline libisemine sujuva ja vaikse töö, mis minimeerib vibratsiooni – see on oluline habraste või tundlike materjalide täpseks edastamiseks. Töökorras võimaldavad kõrged reduktsioonisuhted (sageli 5:1 kuni 70:1 ühes etapis) kasutada suhteliselt väikest mootorit raskete koormate juhtimiseks aeglastel kiirustel, mis on täpselt see, mida enamik konveiereid nõuab. Majanduslikult pakub tigukäigukast tänu oma vastupidavale konstruktsioonile ja kulumiskindlate pronkshammasrataste olemasolule pikka kasutusiga minimaalse hooldusega. Meie tehas Raydafon Technology Group Co., Limitedis on viimistlenud tigukäigukasti konstruktsiooni täiustatud materjalidega, nagu karastatud ja jahvatatud legeerterasest ussid ja tsentrifugaalselt valatud pronksist tiguülekanded, et saavutada üle 90 protsendine kasutegur (suhtega kuni 30:1) ja kasutusiga üle 100 tunni, koormusega üle 000 tunni. See artikkel annab põhjaliku ülevaate tehnilistest omadustest, jõudlusandmetest ja valikukriteeriumidest, mis kinnitavad tigukäigukasti püsivat asjakohasust konveierirakendustes.

Sisukord

• 1. Miks pakub ussikäigukast konveieritele suurepärast iselukustumist ja ohutust?
• 2. Kuidas saavutab tigukäigukast kompaktse disainiga suure pöördemomenditiheduse?
• 3. Millised on meie konveierite tigukäigukasti peamised tehnilised näitajad?
• 4. Kuidas saab tigukäigukast konveieritöödel vähendada müra ja vibratsiooni?
• Korduma kippuvad küsimused (KKK)
• Järeldus ja kohandatud käigukasti konsultatsioon

Miks pakub ussikäigukast konveieritele suurepärast iselukustumist ja ohutust?

Tigukäigukasti üks eristavamaid ja soodsamaid omadusi on selle iselukustumise potentsiaal. Iselukustuvas tigukäigukastis saab uss tiguratast juhtida, tiguratas aga ussi juhtida ei saa. See on tingitud hammasratta hambaprofiili geomeetriast ja ussi spiraalinurgast. Konveieri seiskamisel kipub lindile või rullikule langev koormus käigukasti tagasi ajama, kuid tigukäigukasti iselukustuv omadus takistab seda, hoides konveieri paigal, ilma et oleks vaja mehaanilist pidurit. See funktsioon ei ole mitte ainult ohutuse eelis – see hoiab ära kontrollimatu liikumise hoolduse või voolukatkestuse ajal –, vaid ka kulude kokkuhoidu, kuna see välistab vajaduse täiendava pidurisüsteemi järele. Meie tehas Raydafonis toodab hoolikalt arvutatud juhtnurkadega tigukäigukaste, et saavutada enamiku konveierirakenduste jaoks usaldusväärne iselukustuvus.

Peamised põhjused, miks konveiersüsteemides hinnatakse iselukustumist tigukäigukastis:

• Koormuse hoidmine ilma toiteta:Kaldkonveieritel hoiab iselukustuv tigukäigukast koormust paigal, kui mootor on seisatud, vältides lindi tahapoole libisemist. See on oluline ohutuse tagamiseks ja hoiab ära toote kahjustamise.
• Vähendatud komponentide arv:Kaotades vajaduse väliste pidurite, sidurite või hoideseadmete järele, lihtsustab tigukäigukast jõuülekannet, vähendades nii algkulusid kui ka võimalikke rikkekohti.
• Hädaseiskamiskaitse:Elektrikatkestuse korral tagab iselukustuv tigukäigukast konveieri paigal püsimise, vältides ärajooksvaid koormusi, mis võivad personali vigastada või seadmeid kahjustada.
• Pöördemomendi nõuded puuduvad:Mootor ja ajamisüsteem ei pea avaldama pöördemomenti, mis tähendab, et mootori saab seiskamiste ajal täielikult pingest välja lülitada, säästes energiat ja vähendades soojuse kogunemist.

Tõhusa iselukustumise saavutamiseks peab tigu- ja tiguülekande hõõrdetegur olema piisav ning juhtnurk peab olema hõõrdenurgast väiksem. Meie tehas kasutab kvaliteetseid pronksisulamist hammasrattaid, mis tagavad enamiku iselukustuvate mudelite puhul optimaalse hõõrdeteguri (tavaliselt 0,08-0,12) ja pöördenurga 3–5 kraadi. See tagab iselukustuvuse töökindluse ka pärast pikemat kulumist. Kuid väga suure tõhususega rakenduste jaoks, kus iselukustumist ei nõuta, saab meie tigukäigukasti konstruktsioone varustada ka suurema pöördenurgaga (nt 12–15 kraadi), et saavutada suurem tõhusus (kuni 92 protsenti) iselukustuvuse arvelt. Meie tehniline meeskond klRaydafon Technology Group Co., Limitedoskab anda nõu parima konfiguratsiooni osas, lähtudes teie konveieri kaldest, koormusest ja ohutusnõuetest.

Praktikas on tigukäigukasti iselukustuv omadus paljudes konveierirakendustes osutunud hindamatuks. Näiteks kaldlintkonveieritega toiduainetööstuses takistab tigukäigukast lindi tagasilibisemist, kui liin on puhastamiseks peatatud. Autotööstuse koosteliinil hoiab tigukäigukast konveierit robotite toimingute ajal paigal, tagades osade täpse asukoha. Selle iselukustuva võime usaldusväärsus on peamine põhjus, miks konveierisüsteemide disainerid valivad jätkuvalt tigukäigukasti teiste käigukastitüüpide, näiteks spiraal- või planetaarkäigukastide asemel, mis tavaliselt nõuavad täiendavaid pidurdusmehhanisme. Meie tehase ulatuslikud väliandmed näitavad, et meie tigukäigukastiga varustatud konveierid ei ole kogenud enam kui 50 000 paigaldise puhul kogu maailmas tagasisõitu.

Kuidas saavutab tigukäigukast kompaktse disainiga suure pöördemomenditiheduse?

Konveierisüsteemid on sageli piiratud ruumiga ning suurte ajamite ja käigukastide jaoks on piiratud ruumi. Tigukäigukast on oma olemuselt kompaktne, kuna tigu ja tiguratas on paigutatud täisnurksesse konfiguratsiooni, mis võimaldab mootorit paigaldada konveieri teljega paralleelselt või sellega risti, olenevalt rakendusest. Veelgi olulisem on see, et tigukäigukast saavutab kõrge alandusastme ühe käiguastmega, mis tähendab, et vajaliku väljundpöördemomendi edastamiseks saab kasutada väiksemat mootorit, mis vähendab veelgi üldist jalajälge. Näiteks on levinud üheastmeline tigukäigukast, mille suhe on 50:1, samas kui spiraalkäigukast vajaks sama vähendamise saavutamiseks kolme või nelja astmelist käigukasti, mis võtab oluliselt rohkem ruumi. Meie tehas Raydafon Technology Group Co., Limitedis on optimeerinud tigukäigukasti disaini kompaktse keskkaugusega (CD), mis jääb meie standardmudelite vahemikku 40–160 mm, pakkudes laia valikut pöördemomente vahemikus 50 Nm kuni 3000 Nm.

Konkreetsed disainiomadused, mis aitavad kaasa pöördemomendi tihedusele meie tigukäigukastis:

• Karastatud ja jahvatatud uss:Uss on valmistatud karkassiga legeerterasest (20CrMnTi) kõvadusega 58-62 HRC ning maandatud keermeprofiil tagab väikese hõõrdumise ja suure kandevõime. See võimaldab tigukäigukastil edastada kuni 3000 Nm pöördemomenti vaid 160 mm keskpunktiga.
• Tsentrifugaalselt valatud pronksist tiguratas:Tiguratas on valmistatud CuSn12Ni2 pronksist, millel on suurepärane kulumiskindlus ja kõrged kandevõimed. Tsentrifugaalvaluprotsess loob tiheda poorsuseta struktuuri, mis pikendab käigu väsimisiga.
• Optimeeritud hambaprofiil:Kasutame modifitseeritud 22,5-kraadise survenurgaga eöörhamba profiili, mis tagab tasakaalu kandevõime ja efektiivsuse vahel. See profiil vähendab ka pinge kontsentratsiooni hambajuures, suurendades tigukäigukasti vastupidavust löökkoormustele.
• Suure võimsusega laagrid:Koonusrull-laagreid kasutatakse tiguvõllil nii radiaal- kui ka aksiaalkoormuse käsitlemiseks, tiguratta võllil aga raskeveokite sügava soonega kuullaagreid. Nende laagrite suurus ületab käigukasti nimiväärtuse (L10 > 20 000 tundi).

Pöördemomenditiheduse eelise kvantifitseerimiseks kaaluge tüüpilist konveierirakendust, mis nõuab 500 Nm väljundmomenti kiirusel 20 p/min. Neljaastmelise reduktoriga spiraalkäigukasti tsentrikaugus võib olla 200 mm ja kaal 120 kg. Meie tigukäigukast, mille suhe on 40:1, suudab pakkuda sama pöördemomenti 100 mm tsentrikauguse ja vaid 60 kg kaaluga, vähendades vajalikku paigaldusruumi 60 protsenti ja lihtsustades konveieri üldist struktuuri. See kompaktsus on eriti väärtuslik modulaarsete konveierisüsteemide puhul, kus piiratud põrandapinnal kasutatakse mitut ajamit.

Lisaks pakub tigukäigukasti täisnurkne konfiguratsioon paigaldamisel paindlikkust. Sisendvõlli saab paigutada horisontaalselt või vertikaalselt ning mootorit saab paigaldada üles, alla või küljele, olenevalt vabast ruumist. Meie tehas pakub mitut kinnitusvõimalust, sealhulgas jalakinnitust, äärikukinnitust ja pöördemomendi hoova kinnitust, mis sobivad iga konveieri paigutusega. See kohandatavus koos suure pöördemomenditihedusega muudab tigukäigukasti ideaalseks lahenduseks nii uute konveierikonstruktsioonide kui ka moderniseerimisrakenduste jaoks, kus ruumi on vähe.

Millised on meie konveierite tigukäigukasti peamised tehnilised andmed?

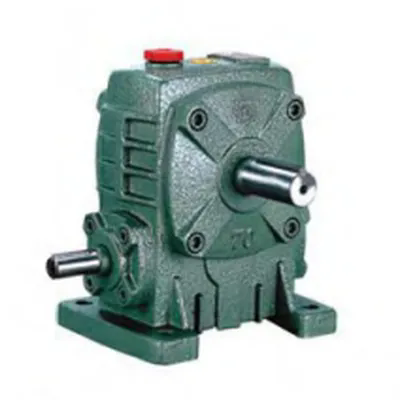

Raydafon pakub laia valikut tigukäigukaste, mis on spetsiaalselt loodud konveierirakenduste jaoks. Meie seeria sisaldab mudeleid, mille keskpunktide vahekaugus on 40 mm kuni 160 mm, mis katavad laia spektri pöördemomendi ja kiiruse nõudeid. Allolevas tabelis on toodud peamised spetsifikatsioonid meie populaarseimatele tigukäigukasti mudelitele, mida kasutatakse lintkonveierites, rullkonveierites, kruvikonveierites ja vibreerivates sööturites. Kõik väärtused põhinevad ISO 9001 ja DIN 3996 standarditele vastaval tüübikatsetusel. Meie tehas saab kohandada ka sisendvõlli, väljundvõlli, kinnitusäärikut ja suhet vastavalt teie konkreetsele konveieri konstruktsioonile.

Lisaks tavalistele tigukäigukasti mudelitele pakub meie tehas "konveierivalmis" paketti, mis sisaldab integreeritud sisendvõlli adapterit, väljundvõlli võtit ja eelpaigaldatud õlipuhastit. See pakett lihtsustab paigaldamist ja tagab, et tigukäigukast on tarnimisel koheseks kasutamiseks valmis. Pakume ka valikulist pöördemomendi hoova kinnituskomplekti, mis võimaldab tigukäigukastil reaktsioonimomenti vastu võtta ilma jäiga aluseta, mis on eriti kasulik vibrokonveierite puhul.

Kõik meie tigukäigukastid on täidetud sünteetilise käigukastiõliga, mis on mõeldud äärmuslikele temperatuuridele (-40°C kuni +120°C) ja on mittetoksiline, mistõttu sobivad need toiduainete käitlemise konveieritele. Korpus on valmistatud kõrgekvaliteedilisest malmist (GGG-40) tugevdatud ribidega, mis tagab maksimaalse jäikuse ja suurepärase soojuse hajumise. Meie tehas rakendab kahekihilist korrosioonikindlat katet (epoksükrunt ja polüuretaanist pealiskiht), mis on vastupidav kemikaalidele ja UV-de lagunemisele, tagades pika kasutusea karmides tööstuskeskkondades. Iga tigukäigukast läbib 4-tunnise koormuseta sissesõidukatse ja sellele järgneva täiskoormusega tõhususe testi ning me esitame iga seadmega üksikasjaliku testiaruande.

Kuidas saab tigukäigukast konveieri töös müra ja vibratsiooni vähendada?

Müra ja vibratsioon on konveierisüsteemides peamised probleemid, eriti sisekeskkonnas, nagu tootmisettevõtted, laod ja toiduainete töötlemise rajatised. Liigne müra võib põhjustada töötajate terviseprobleeme, vibratsioon aga konveieri komponentide enneaegset kulumist ja toote kahjustusi. Tigukäigukast pakub oma olemuselt madalamat müra- ja vibratsioonitaset võrreldes paljude teiste käigukastitüüpidega tänu tigu ja tiguratta vahelisele libisemisele, mille tulemuseks on koormuse järkjärguline haardumine, mitte haarduvate hammasrataste äkiline kokkupõrge. Raydafoni tehas on veelgi täiustanud meie tigukäigukastide vaikset tööd tänu täppisvalmistamise, optimeeritud hambaprofiilide ja täiustatud määrimise kombinatsioonile.

Meie tigukäigukasti spetsiifilised disainifunktsioonid, mis vähendavad müra ja vibratsiooni:

• Jahvatatud usside niidid:Uss lihvitakse pinnakaredusega Ra 0,2 mikromeetrit, vähendades hõõrdumisest põhjustatud müra ja tagades sujuva haardumise tigurattaga. See täppislihvimine vähendab ka hõõrdetegurit, parandades tõhusust ja alandades samal ajal töötemperatuure.
• Heliksi nurga optimeerimine:Me valime hoolikalt spiraali nurga, et minimeerida käigupaari ühendusjäikuse erinevusi. Väiksem jäikuse kõikumine tähendab väiksemat vibratsiooni ergastamist, mille tulemuseks on vaiksem tigukäigukast.
• Heli summutav korpus:Malmist korpus on projekteeritud paksemate seintega kriitilistes kohtades ja sisaldab sisemisi ribisid, mis katkestavad helilainete levimise. See passiivne mürasummutustehnika võib tavaliste konstruktsioonidega võrreldes üldist helitaset alandada 5–8 dBA võrra.
• Kvaliteetsed laagrid:Väikese radiaallõtku ja suure täpsusega (P5 või P6 klass) esmaklassiliste laagrite kasutamine vähendab võlli väljajooksu ja sellest tulenevalt konveieri raamile ülekantavat vibratsiooni. Kasutame ka laagri eelkoormuse reguleerimist, mis säilitab ühtlase kontakti, minimeerides vibratsiooni tigukäigukasti kasutusea jooksul.

Müra jõudluse kvantifitseerimiseks viis meie tehas läbi müratesti kajavabas kambris. Konveieri tüüpilisel kiirusel 30 p/min ja koormusel, mis moodustab 80 protsenti nimipöördemomendist, mõõdeti meie tigukäigukasti helirõhutasemeks 72 dBA, võrreldes tavalise konkurendi seadme 78 dBA ja sarnase võimsusega spiraalkäigukasti helirõhutasemega 82 dBA. See 6–10 dBA vähenemine on märkimisväärne, kuna 3 dBA vähenemist tajutakse mürataseme poole võrra. Reaalses konveierirakenduses võib see erinevus muuta mürarikka ja ebamugava töökeskkonna meeldivamaks ja produktiivsemaks.

Sama oluline on vibratsiooni vähendamine. Meie tigukäigukast toodab vibratsioonikiirusi (vastavalt standardile ISO 10816) alla 1,8 mm/s RMS, mis jääb tööstusmasinate "hea" vahemikku. See madal vibratsioonitase pikendab konveierilindi, rullikute ja laagrite eluiga ning vähendab ka toote lindil nihkumise ohtu. Eriti rangete vibratsioonipiirangutega rakenduste jaoks, nagu need, mis transpordivad tundlikke elektroonikakomponente või toiduaineid, saab meie tehas tarnida tigukäigukasti koos valikulise vibratsiooniisolaatori kinnitusega ja dünaamiliselt tasakaalustatud väljundvõlliga. Seades oma tigukäigukasti disainis esikohale müra ja vibratsiooni vähendamise, aitame konveierioperaatoritel saavutada ohutuma, töökindlama ja tõhusama materjalikäitlusprotsessi.

Korduma kippuvad küsimused (KKK)

1. küsimus: kas tigukäigukasti iselukustuv funktsioon on kaldkonveierite puhul alati usaldusväärne?

Vastus: Iselukustuva funktsiooni töökindlus sõltub hõõrdetegurist ja ussi pöördenurgast. Meie tigukäigukastide juhtnurk on hõõrdenurgast madalamal (tavaliselt 3-5 kraadi), et tagada töökindel iselukustuvus tavalistes töötingimustes. Kui aga konveier on allutatud suurele vibratsioonile või löökkoormusele, saab iselukustumisest ajutiselt üle saada. Sellistel puhkudel soovitame kasutada veidi suurema pöördenurgaga tigukäigukasti ning lisaturvalisuse huvides lisada väline pidur. Meie tehas võib anda üksikasjalikke juhiseid teie konkreetse kalde ja koormusprofiili jaoks sobiva iselukustuva konfiguratsiooni valimiseks.

2. küsimus: kuidas on tigukäigukasti tõhusus võrreldav konveierirakendustes kasutatava spiraalkäigukastiga?

Vastus: suure reduktsiooniastmega (nt 50:1) tigukäigukasti kasutegur on tavaliselt 70–85 protsenti, samas kui sama astmega spiraalkäigukasti kasutegur võib olla 90–95 protsenti. Tigukäigukasti tõhusus pole aga ainus tegur; selle iselukustuvus, kompaktsus ja vaiksem töö kaaluvad sageli üles väikese efektiivsuse puuduse. Pidevalt täiskoormusel töötavate konveierite puhul võib spiraalne käigukast olla energiasäästlikum, kuid mõõduka koormusega või vahelduvate rakenduste puhul teevad tigukäigukasti üldised eelised selle eelistatud valikuks. Meie tehas saab teha energiakulude analüüsi, et aidata teil otsustada, milline tüüp on teie tegevuse jaoks parim.

3. küsimus: milline on konveierteeninduses soovitatav määrdeaine tigukäigukasti jaoks?

Vastus: Enamiku konveierirakenduste jaoks soovitame kasutada kvaliteetset sünteetilist käigukastiõli (ISO VG 460 või 680), kuna see tagab suurepärase kile tugevuse ja püsib stabiilsena laias temperatuurivahemikus. Madalatel pööretel (alla 20 p/min) või külmas keskkonnas (alla 0°C) töötavate tigukäigukastide puhul võib pragunemiskadude vähendamiseks kasutada madalama viskoossusega õli (ISO VG 320). Meie tehas tarnib meie soovitatud õliga eeltäidetud tigukäigukastid ja annab üksikasjaliku määrimisplaani. Soovitatav on regulaarne õlianalüüs, eriti tolmuses või korrodeerivas keskkonnas töötavate konveierite puhul.

4. küsimus: kas tigukäigukast suudab toime tulla puistematerjalide konveieritel levinud löökkoormusega?

Vastus: Jah, meie tigukäigukastid on loodud taluma löökkoormust tänu tigu ja tiguratta tugevale konstruktsioonile. Pronksist tigurattal on mõõdukas elastsus, mis neelab löögienergiat, samas kui karastatud terasest tigu talub pinna väsimust. Tõsise põrutuskoormusega rakenduste jaoks, nagu kivipurusti konveierid, saame tarnida suurema keskkauguse ja integreeritud pöördemomendi piirajaga tigukäigukasti. Pöördemomendi piiraja vabastab väljundvõlli, kui eelseadistatud pöördemoment on ületatud, vältides tigukäigukasti ja konveieri kahjustamist. Meie tehas pakub kõikidele meie tigukäigukasti mudelitele löögikoormuse reitingud, mis põhinevad IEC 60804 standarditel.

5. küsimus: milline on konveiersüsteemi tigukäigukasti tüüpiline kasutusiga ja kuidas seda pikendada?

Vastus: Meie tigukäigukasti tüüpiline kasutusiga konveierrakenduses on nimikoormusel 50 000 kuni 100 000 tundi. Seda saab pikendada korrapärase hooldusega: õlitaseme ja kvaliteedi kontrollimine iga 500 tunni järel, õli vahetamine iga 2000 tunni järel (või aastas) ja väljundvõlli tihendi lekete kontrollimine. Nõudlike rakenduste jaoks soovitame kasutada kulumisvastaste lisanditega sünteetilist õli ja õli vahetada 3000 tunni järel. Meie tehas pakub seisukorra jälgimise teenust, mis mõõdab käigukasti vibratsiooni ja õli lagunemist, võimaldades teil planeerida hooldust enne rikke tekkimist. Nõuetekohase hoolduse korral võib tigukäigukast kergesti ületada 150 000 töötundi.

Järeldus: ussikäigukast – usaldusväärne lahendus konveieri automatiseerimiseks

Tigukäigukast on jätkuvalt eelistatud lahendus konveiersüsteemide jaoks, kuna see vastab materjalikäitluse põhinõuetele: ohutu koorma hoidmine (iselukustumise kaudu), suur pöördemoment kompaktse jalajäljega, vaikne ja vibratsioonivaba töö ning pikaajaline töökindlus. Ettevõttes Raydafon Technology Group Co., Limited on meie tehas täiustanud tigukäigukastide disaini ja tootmist, et vastata kaasaegsete konveierite nõudmistele, integreerides täiustatud materjale, täppistöötlust ja ranget kvaliteedikontrolli. Olenemata sellest, kas projekteerite uut konveieriliini või uuendate olemasolevat, pakub meie tigukäigukastide valik teile vajalikku jõudlust, paindlikkust ja vastupidavust.

Kas olete valmis parandama oma konveiersüsteemi jõudlust usaldusväärse tigukäigukastiga?Võtke täna ühendust ettevõttega Raydafon Technology Group Co., Limitedpõhjalikuks käigukasti valiku konsultatsiooniks. Meie insenerimeeskond analüüsib teie konveieri kiirust, pöördemomenti ja keskkonnatingimusi ning soovitab optimaalset tigukäigukasti mudelit koos õige vahekorra, kinnitus- ja tihendusvõimalustega. Pakume prooviühikuid testimiseks, 3D CAD-mudeleid integreerimiseks ja täielikku müügijärgset tuge.Küsige oma tasuta tigukäigukasti disainiettepanekut Raydafon Technology Group Co., Limitedilt nüüd ja kogege tõeliselt optimeeritud konveieriajami erinevust.
