Kardaanvõll Case IH ruloonpressidele

Kardaanvõll Case IH ruloonpressidele — katted RB444, RB454, RB455A, RB464, RB554 ja RB564, lisaks RB454 Silage ja RB454 Rootorlõikuri variandid. CAT4 ja CAT5 konstantse kiirusega jõuülekanded koos hõõrdsiduriga; sisendsplain 1,375-6 või 1,375-21 olenevalt traktorist; võimsusvajadus 40–100 hj (30–75 kW). Siduri pöördemomendi võrdlusväärtus on 1000 N·m (CAT3/S4) kuni 1800 N·m (CAT4/S6). Saatke oma pressimismudel ja traktori jõuvõtuvõll – kinnitame jõuülekande kategooria, siduri pöördemomendi ja võlli pikkuse ning tagastame tehasehinna 24 tunni jooksul.

OEM-i asendamine · Case IH RB seeria

Kardaanvõll Case IH ruloonpressidele — CAT4 ja CAT5 konstantse kiirusega jõuülekanded, 1.375-6 / 1.375-21 spline

Ruloonpressi kardaanvõll ebaõnnestub kahel viisil: universaalliigend ei suuda võtta pöördenurka põlluotsa, või sidur ei libise õige pöördemomendi juures ja käigukast võtab amorti hoopis. See leht loetleb Case IH RB444, RB454, RB455A, RB464, RB554 võlli suurused, vajaliku võimsuse ja siduri osanumbrid ja RB564 pressid, nii et saate asendusvõlli sobitada tegelikult kasutatava pressimismudeliga.

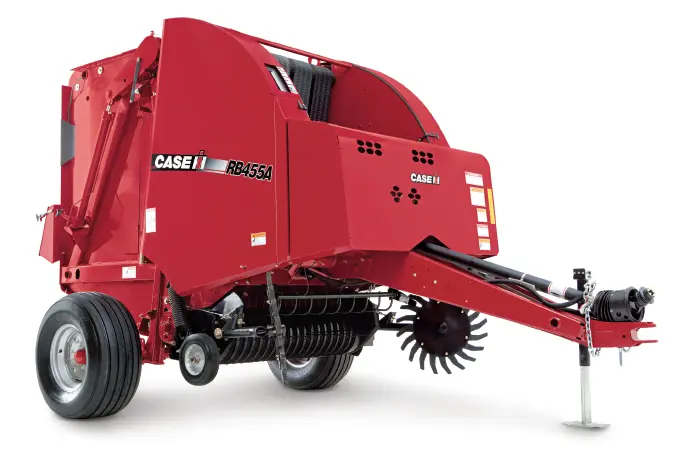

Kaetud pressimudelid

6 baasmudelit RB444, RB454, RB455A, RB464, RB554, RB564 — lisaks RB454 silo ja RB454 rootorlõikuri variandid.

Ajami mõõtmed

CAT4 / CAT5 Püsikiirusega jõuülekanne koos hõõrdsiduriga. Sisendsplain 1.375-6 või 1.375-21 olenevalt traktorist.

Võimsusnõue

40-100 hj Alates 30 kW RB444 kuni 75 kW RB454 rootorlõikuril. Täielik jaotus allolevas tabelis.

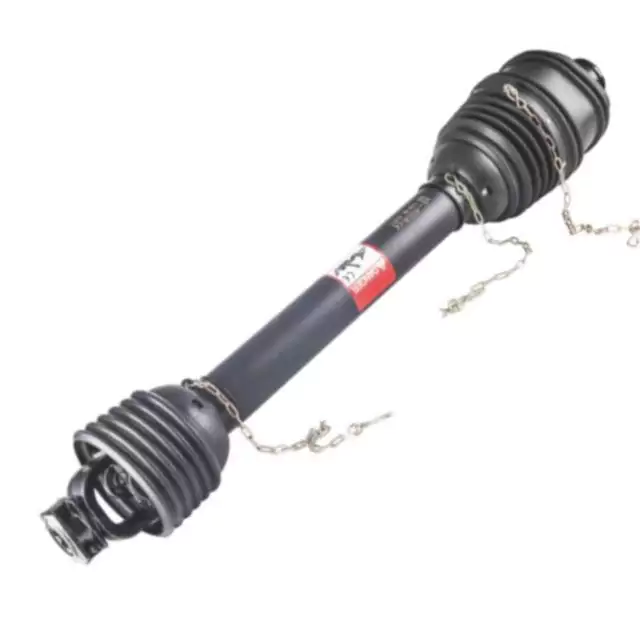

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Kardaanvõlli koost — konstantse kiirusega liigend, hõõrdsidur ja 1,375-6 sisendühendus.

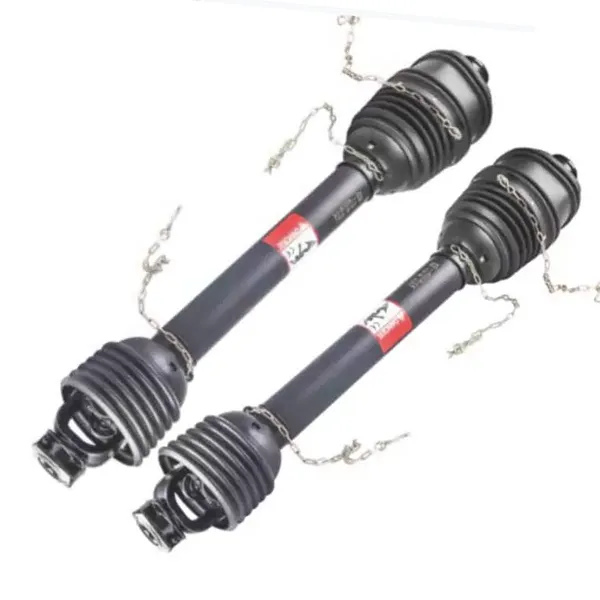

PTO shaft for Case IH round balers — clutch end and spline detail
Siduriotsa ja sõõri detail – kiirlahtiühendatav ike ja kilbi laager.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Sisestusraua valikud — 1.375-6 ja 1.375-21 spline, mis on sobitatud traktori jõuvõtuvõlliga.

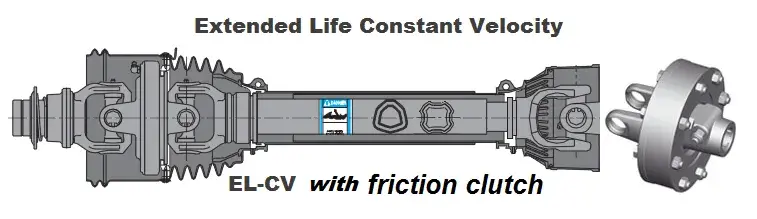

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Hõõrdsiduri ja nihkepoldi konfiguratsioon – libisemispunkt kaitseb pressi käigukasti.

Mudelitabel – kardaanvõlli suurus ja presspressi nõutav võimsus

Case IH ruloonpressi mudelid — võlli suurus ja jõuvõtuvõlli võimsusvajadus
Pressi mudel Kardaanvõlli suurus Vajalik jõuvõtuvõll, hj (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silo CAT4 65 (48)
Rootori lõikur RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH nõuab olenevalt mudelist CAT4 või CAT5 konstantse kiirusega jõuülekandeid koos hõõrdsiduriga. Rootorlõikur RB454 on ainus variant selles vahemikus, mis vajab CAT5 100 hj (75 kW) sisendiga — kui teie traktor on sellest näitajast allpool, kinnitage enne tellimist pressi ehitust.

Constant velocity PTO shaft part number reference for Case IH round balers
Konstantse kiirusega jõuvõtuvõlli viide — CAT3 kuni CAT5, 540 ja 1000 p/min baasosanumbrid.

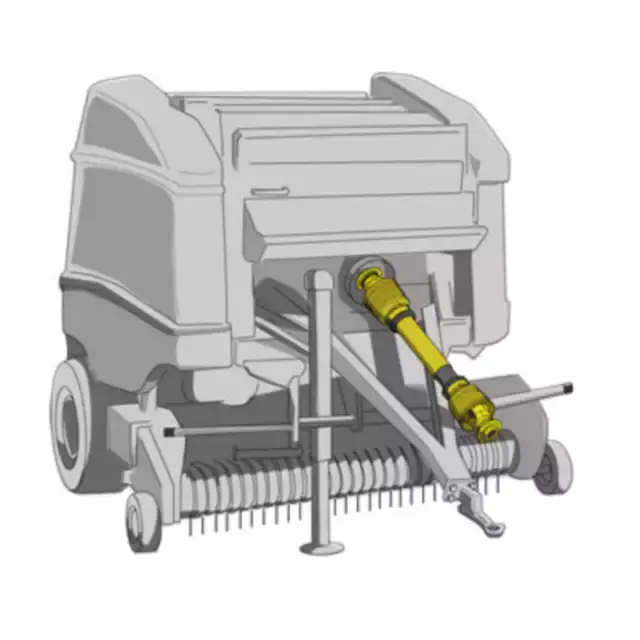

PTO shaft installed on a round baler in field operation
Põllupaigaldus — võlli kaldenurk ja kilbi kliirens pressi sisendil.

Konstantse kiirusega jõuvõtuvõlli ja siduri osanumbrid

Konstantse kiirusega jõuvõtuvõll — põhiosa numbrid kategooriate ja traktori spline kaupa
CV PTO Traktor Spline Põhiosa number
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT hõõrdsidurid 1.375-6 spline sisendi jaoks
Universaalne suurus Pöördemoment (N·m) Osa number
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

Ülaltoodud osanumbrid on võrdluspunktid võlli sobitamiseks pressi ja traktori kombinatsiooniga. Kui teie pressis kasutatakse teist tööseadise poolt või traktori tünn on 1.750-20 spline, saatke mudel ja me kinnitage õige kombinatsioon. Mida laiemKardaanvõll ruloonpressidelevalik hõlmab ka teisi presside kaubamärke.

Mis otsustab, kas võll sobib ja kestab

  1. Sobitage jõuülekande kategooria pressimismudeliga

    CAT4 ja CAT5 ei ole selles vahemikus omavahel asendatavad. RB444, RB454 ja RB455A töötavad CAT4; RB464, RB554 ja RB564 töötavad CAT5; RB454 rootorlõikur nõuab ka CAT5. CAT4 võlli paigaldamine pressile, mis nõuab, et CAT5 jätaks liigendi alahinnatud põlluserva nurga juures, mis on koht, kus esineb kõige enneaegseid rikkeid alustada.

  2. Sobitage sisendsplain traktori, mitte pressiga

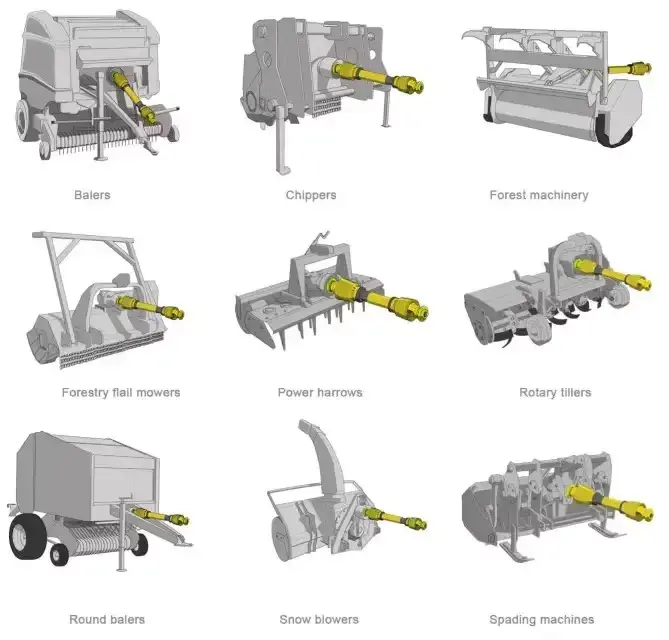

    Pressi pool on fikseeritud tööseadmega, kuid traktori pool oleneb kasutatavast traktorist. 1,375-6 on tavaline 540 p/min stub; 1,375-21 on 1000 p/min stub; 1.750-20 ilmub suurema võimsusega traktorid. Traktori mudeli ja jõuvõtuvõlli tüviku foto saatmine on kiireim viis kinnitada, milline ike sobib. Kui värskendate ka tööseadise ajamit, vaadakeKardaanvõllkategooria kogu valiku jaoks.

  3. Seadke hõõrdsidur pressile, mitte traktorile

    Hõõrdsidur on selleks, et libiseda enne, kui pressi käigukast lööb. Liiga kõrgele seatud sidur edastab löögi otse käigukasti; liiga madalale seatud, libiseb tavalisel pressimisel. FT ülaltoodud sidurite tabel annab võrdlusmomendi universaalsuuruse kohta – 1000 N·m CAT3/S4 puhul, 1800 N·m CAT4/S6 ja 1450 N·m CAT5/S8 jaoks.

  4. Kontrollige võlli nurka ja kilbi kliirensit pöörderibal

    Püsikiirusega liigend talub suuremat pöördenurka kui tavaline universaalliigend, kuid kilp vajab veel täielikku lukustust. Kui võll langeb põhja või kilp puutub kokku veotiisliga põlluotsa, ühendus puruneb varakult olenemata reitingust. Ülaltoodud pilt näitab sihtnurka pressi sisend. Teiste tootjate presside jaoksKardaanvõll Krone ruloonpressidelelehel on loetletud samaväärsed võrdluspunktid.

Saatke oma pressimismudel ja traktori jõuvõtuvõll

Öelge meile pressimismudel (RB444 kuni RB564) ja traktori jõuvõtuvõlli ots (1.375-6, 1.375-21 või 1.750-20). Me teeme kinnitage jõuülekande kategooria, siduri pöördemoment ja võlli pikkus ning tagastage tehase otsepakkumine – tavaliselt 24 tunni jooksul. Saadaval on kohandatud pikkused ja kilbi konfiguratsioonid. Kui teie tööseade kasutab a mittestandardne käigukast,põllumajanduslik käigukastvahemik võib samuti olla asjakohane.
