Kardaanvõll Krone ruloonpressidele
  • Kardaanvõll Krone ruloonpressideleKardaanvõll Krone ruloonpressidele
  • Kardaanvõll Krone ruloonpressideleKardaanvõll Krone ruloonpressidele

Kardaanvõll Krone ruloonpressidele

Krone ruloonpressi kardaanvõlli katted KR100/125/155/130/160, 1500/1800, 1500V/1250 MC ja 1250/1550. Suuruse 4 standard ja suurus 4 CV valikud kasutavad 1210 võlli 1,375-6 splainiga. Suurus 6 CV on saadaval 1500/1800 ja valitud 1250/1500 ehitustele; 1500 V/1250 MC kasutab 2380 või 2480 CV pingega 1,375-6. Sidurivalikute hulka kuuluvad FT34 1000 N·m juures, FT32 1000 N·m, FT42 1450 N·m juures, K64/2 väljalülitus 1050 või 1500 N·m juures ja FF1 1000 N·m juures. CV põhiosa numbrid on 71R4121UCW07000 CAT3/540 jaoks ja 71R6121UCW07000 CAT4/540 jaoks, mõlemad 1.375-6. MOQ, kohandamine ja teostusaeg esitatakse tellimuse kohta pärast pressi mudeli ja olemasoleva võlli konfiguratsiooni kinnitamist.

Krone ruloonpressi ajam · Hulgitarne

Krone ruloonpresside hulgimüük kardaanvõll – spetsifikatsioonid, MOQ, kohandamine ja teostusaeg KR100 kuni 1800 ja ühilduvad konstruktsioonid

Krone ruloonpressid ei võta kõik sama kardaanvõlli. Rühm KR100 kuni KR160 kasutab 4. suuruse jõuülekannet, 1500. ja 1800 võivad võtta suuruse 4 või 6 CV, 1500 V ja 1250 MC kasutavad 2380 või 2480 CV ning 1250/1550 töötab Suurus 4 CAT3 CV, samas kui mõned 1250/1500 konstruktsioonid kasutavad suurust 6 CAT4. Selle lehe kolmes tabelis on toodud jõuvõtuvõlli valik, siduri tüüp ja iga rühma aluse osa number, nii et võlli saab enne pakkumise tegemist sobitada taotletud.

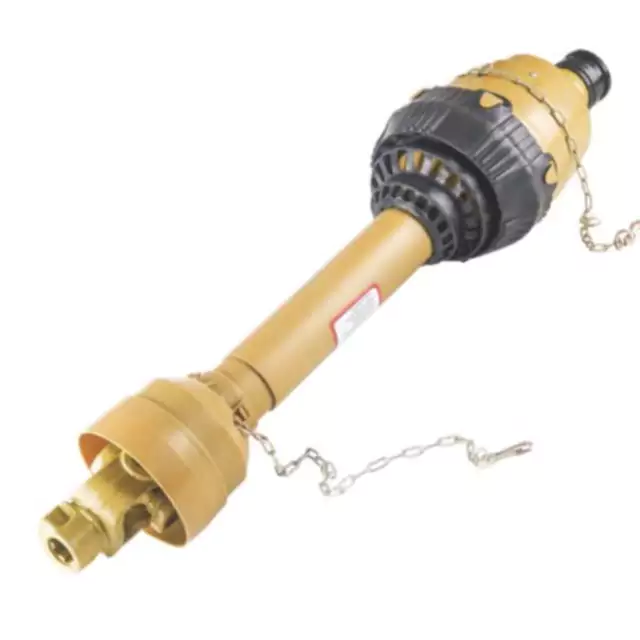

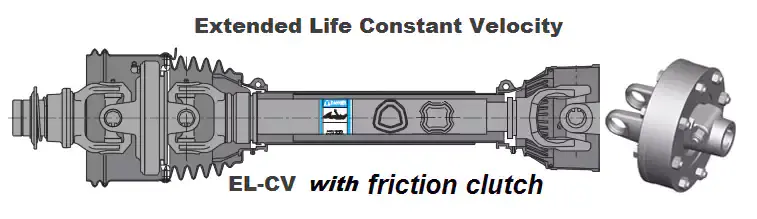

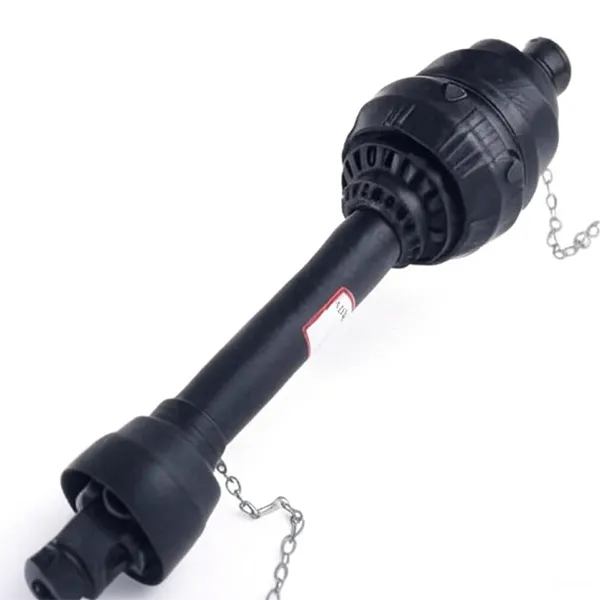

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Krone ruloonpressi kardaanvõll — CV-liigend, teleskooptoru ja siduri ots.
13Mudeliviited
Suurus 4 / Suurus 6CV jõuülekande valikud
1000–1800 N·mSiduri pöördemomendi vahemik
1,375-6Ühine splain

Mudelivõre – jõuvõtuvõll ja Baleri sidur

A-rühmKR100 / KR125 / KR155
PTO
Suurus 4 Standard või suurus 4 CV, 1210 võll
Spline
1,375-6
Sidur
FT34 1000 N·m juures
Suurus 4
A-rühmKR130 / KR160
PTO
Suurus 4 Standard või suurus 4 CV, 1210 võll
Spline
1,375-6
Sidur
FT34 1000 N·m juures
Suurus 4
B-grupp1500/1800
PTO
Suurus 4 või suurus 6 CV
Spline
1,375-6
Sidur
FT32 1000 N·m juures või FT42 1450 N·m juures
Suurus 4 / Suurus 6
Rühm C1500V / 1250MC
PTO
2380 või 2480 CV
Spline
1,375-6
Sidur
K64/2 väljalõige 1050 või 1500 N·m juures
Väljalõigatud sidur
D-rühm1250 / 1550
PTO
Suurus 4 (CAT3) CV
Spline
1,375-6
Sidur
FT32 või FF1 1000 N·m juures
Suurus 4 CAT3
E rühm1250 / 1500 (suurusega 6 ehitust)
PTO
Suurus 6 CV (CAT4) mõnel ehitusel
Spline
1,375-6
Sidur
FT42 1450 N·m juures
Suurus 6 CAT4

Tehniliste andmete tabel – mudel, jõuvõtuvõll ja kaitse

Algne rühmitus pressimismudeli, jõuvõtuvõlli ja siduri reitingu järgi
Mudel PTO Kaitse
100 KR/125/155/130/160 Suurus 4 Standard *1210 *1,375-6; Suurus 4 CV *1210 *1,375-6 FT34 *1,375-6 *1000 N·m
1500/1800 Suurus 4 või suurus 6 CV 1,375-6 FT32 @1000 N·m või FT42 @1450 N·m
1500V / 1250MC 2380 või 2480 CV koos 1,375-6 K64/2 väljalõige @1050 või 1500 N·m *1,375-6
1250 / 1550 Suurus 4 (CAT3) CV 1,375-6 FT32 või FF1 @1000 N·m
1250/1500 Mõned kasutavad CV suurust 6 (CAT4) FT42 @1450 N·m

Sama pressimismudel võib esineda rohkem kui ühes konstruktsioonis. Kinnitage olemasoleva võlli osa number või siduri tüüp masinat enne hinnapakkumise küsimist. Krone ruloonpressid on varustatud kas hõõrde- või väljalõikega sidur olenevalt ehitusest. Mida laiemKardaanvõll ruloonpressidelelehtede loendid ristviitena muud presside kaubamärgid.

CV-aluse osanumbrid ja FT-siduri osanumbrid

Püsiva kiirusega jõuvõtuvõlli põhiosa numbrid
CV PTO Traktor Põhiosa number
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
FT-sidurid 1.375-6 spline-sisendi jaoks
Universaalne suurus Pöördemoment Osa number
CAT3 / S4 1000 N·m 6QE344901R
CAT3 / S4 1000 N·m 635E41203R
CAT4 / S6 1800 N·m 663H53403R

CV-aluse osanumber on koost ilma tööseadmeta. Tööseadise pool, toru ja kilp on valitakse eraldi pressimismudeli järgi. FT-siduri osanumbrid on loetletud universaalse suuruse ja pöördemomendi järgi. Kui Olemasolev sidur on reguleeritud, kontrollige enne tellimist libisemismomenti pressi juhendi järgi. A seotud kategooria on pealKardaanvõll ketastelelehel.

Krone ruloonpressi võlli sobitamine

01

Lugege pressimismudel masinast välja

KR100 kuni KR160 langevad ühte rühma; 1500 ja 1800 teises; 1500V ja 1250 MC kolmandikus; 1250/1550 ja 1250/1500 neljandas ja viiendas. Ülaltoodud mudelitabel näitab igale rühmale vastavat jõuvõtuvõlli ja sidurit.

02

Kinnitage olemasoleva võlli osa number

Sama pressi saab ehitada hõõrdsiduri või väljalülitussiduriga. Olemasolev osanumber on kiireim viis enne asendusosa tellimist kontrollida, millise konfiguratsiooniga masin tarniti.

03

Kinnitage traktori jõuvõtuvõlli kinnitus

Enamik selle vahemiku Krone ruloonpressidest töötab 1.375-6 spline. Kui traktor kasutab teistsugust jõuvõtuvõlli, kinnitage CV pool eraldi. TheKardaanvõlli valiklehekülg loetleb muud põllumajandusliku jõuülekande kategooriad, kui samal ajal muudetakse traktori külge.

Kus seda võlli kasutatakse

Krone ruloonpressi jõuülekanded vahemikus KR100 kuni 1800 ning 1500 V, 1250 MC ja 1250/1550 rühmad.

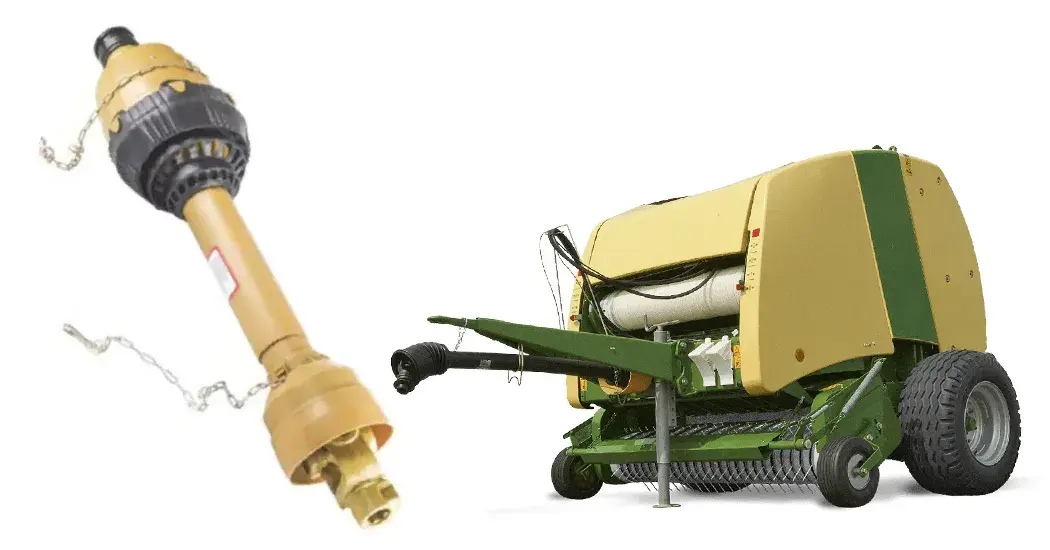

Krone ruloonpressi kardaanvõll võtab jõu traktori jõuvõtuvõllilt ja edastab selle pressi käigukasti. CV liigend ja teleskooptoru. Kui pressi tõstab üles raske tuuletoru või põrkub materjali nälkjale, siis sidur — olenevalt ehitusest kas hõõrdumine või väljalõige — kaitseb käigukasti põrutuste eest.

Võll on sobitatud pressimismudeli ja traktori jõuvõtuvõlli külge eraldi. Pressi pool fikseerib tööseadise pool, siduri tüüp ja toru pikkus; traktori pool fikseerib CV poole ja jõuvõtuvõlli võlli. Mõlemad küljed tuleb kinnitada enne asendusvõlli tellimist.

Seotud ruloonpressi rakenduse jaoksKardaanvõll Case IH ruloonpressidelelehel kasutatakse võrreldavat mudelite kaupa struktuuri. Tööseadise käigukastide puhul, mis asuvad kardaanvõllist allavoolu, vaatapõllumajanduslik käigukastulatus.

Saatke pressimismudel ja olemasoleva võlli osanumber

Saatke Krone pressimismudel (KR100 kuni 1800, 1500 V, 1250 MC, 1250/1550 või 1250/1500) ja olemasolev võlli osa number või siduri tüüp. Kinnitame selleks jõuvõtuvõlli valiku, siduri reitingu ja CV-aluse osanumbri ehitada ja väljastada pakkumine MOQ ja selle konfiguratsiooni teostusajaga.
